شبکه LIN چیست؟ بررسی جامع عملکرد، کاربرد و تفاوت با شبکه CAN

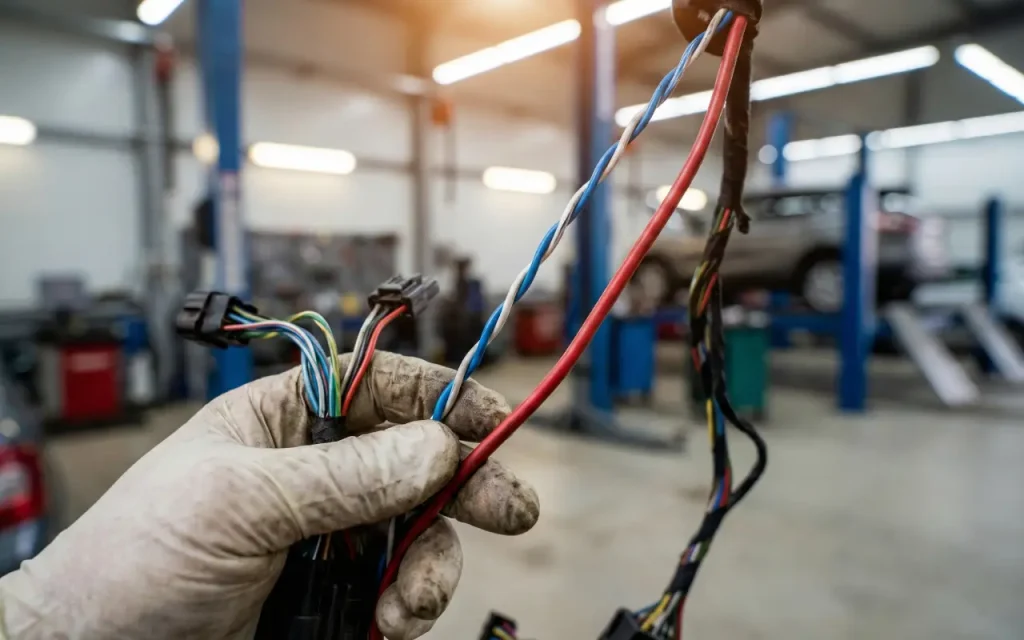

آیا تا‌به‌حال هنگام عیب‌یابی سیستم شیشه بالابر یا سانروف خودروهای جدید، با یک سیم تک‌رشته‌ای مواجه شده‌اید که نه برق مثبت است و نه منفی؟ احتمالاً در آن لحظه با خود گفته‌اید: «این دیگر چیست؟» پاسخ شما شبکه LIN است.

در دنیای پیچیده برق خودرو، همه نام شبکه CAN را شنیده‌اند؛ اما قهرمان خاموش و اقتصادی خودروهای مدرن، پروتکل LIN است. ما همیشه تأکید می‌کنیم که یک برق‌کار ماهر، کسی است که تفاوت ریزبینانه بین پروتکل‌های مختلف را درک کند. اگر می‌خواهید بدانید چرا شیشه بالابر سمت شاگرد گاهی کار نمی‌کند اما کلید آن سالم است، باید زبان شبکه LIN را یاد بگیرید.

در این مقاله تخصصی، قرار است به ساده‌ترین و کاربردی‌ترین شکل ممکن، شبکه LIN، نحوه عملکرد، تفاوت آن با شبکه CAN و روش‌های عیب‌یابی آن را بررسی کنیم.

شبکه LIN دقیقاً چیست؟

واژه LIN مخفف عبارت Local Interconnect Network به معنای «شبکه ارتباطی محلی» است. اگر شبکه CAN را به یک بزرگراه پرسرعت تشبیه کنیم که اطلاعات حیاتی موتور و گیربکس با سرعت بالا در آن جابه‌جا می‌شوند، شبکه LIN شبیه به یک خیابان فرعی و محلی است که وظایف ساده‌تر اما مهمی را بر عهده دارد.

این پروتکل برای ارتباط بین قطعاتی طراحی شده است که نیاز به سرعت انتقال داده خیلی بالایی ندارند، اما هوشمند‌سازی آن‌ها ضروری است. قطعاتی مانند:

• موتور شیشه بالابرها
• قفل مرکزی
• آینه‌های جانبی
• سانروف
• سنسورهای باران و نور

نکته کلیدی:

«خودروسازان عاشق شبکه LIN هستند؛ چون هم سیم‌کشی را کم می‌کند و هم ارزان‌تر از شبکه CAN است. به‌عنوان یک تعمیرکار، اگر LIN را نشناسید، نیمی از سیستم‌های رفاهی خودرو را نمی‌توانید تعمیر کنید.»

ساختار فنی شبکه LIN

برای درک عملکرد شبکه LIN، باید با مفهوم Master (ارباب) و Slave (برده یا تابع) آشنا شوید. برخلاف شبکه CAN که همه یونیت‌ها می‌توانند با هم حرف بزنند (Multi-Master)، در شبکه LIN یک «رئیس» وجود دارد و بقیه باید گوش‌به‌فرمان باشند.

1. یونیت Master

این یونیت مغز متفکر شبکه محلی است. معمولاً یونیت‌های الکترونیکی اصلی مانند BCM (Body Control Module) نقش Master را بازی می‌کنند. وظایف آن عبارت است از:

• کنترل زمان‌بندی ارسال اطلاعات.
• ارسال دستورات به یونیت‌های Slave.
• درخواست گزارش وضعیت از Slaveها.

2. یونیت‌های Slave

این‌ها قطعاتی مثل موتور شیشه بالابر یا کلیدهای فرمان هستند. آن‌ها حق ندارند سرخود صحبت کنند. تنها زمانی اطلاعات می‌فرستند که Master از آن‌ها بخواهد.

تفاوت شبکه LIN و CAN چیست؟

یکی از پرتکرارترین سؤالات کارآموزان ما در کارگاه‌ها این است: «چرا همه جای ماشین از شبکه CAN استفاده نمی‌کنیم؟» پاسخ در «هزینه» و «پیچیدگی» نهفته است. بیایید این دو را در یک جدول مقایسه کنیم تا برای همیشه در ذهنتان حک شود.

اگر به دنبال تسلط کامل بر تمام این پروتکل‌ها هستید، پیشنهاد می‌کنیم حتماً سرفصل‌های دوره جامع آموزش برق خودرو مجموعه کارنو مهارت را بررسی کنید. در این دوره، کار با اوسیلوسکوپ و تحلیل دقیق سیگنال‌ها را به‌صورت عملی یاد می‌گیرید.

ولتاژ و شکل موج در شبکه LIN

برای عیب‌یابی، دانستن سطوح ولتاژ حیاتی است. شبکه LIN روی یک سیم کار می‌کند و ولتاژ آن معمولاً نزدیک به ولتاژ باتری (12 ولت) نوسان می‌کند.

• حالت غیرفعال (Recessive): زمانی که پیامی ارسال نمی‌شود، ولتاژ خط برابر با ولتاژ باتری (حدود 12 ولت) است.
• حالت فعال (Dominant): زمانی که صفر منطقی ارسال می‌شود، ولتاژ به سمت زمین (Ground) یا حدود 0 تا 1 ولت کشیده می‌شود.

بنابراین، اگر با مولتی‌متر ولتاژ سیم LIN را بگیرید، معمولاً عددی نوسانی بین 7 تا 11 ولت (بسته به ترافیک شبکه) مشاهده خواهید کرد. اما هشدار مهم این است که مولتی‌متر ابزار دقیقی برای دیدن دیتای شبکه نیست؛ برای دیدن پالس‌های مربعی شکل شبکه LIN، حتماً به اوسیلوسکوپ نیاز دارید.

کاربرد شبکه LIN در خودروهای مختلف

1. خودروهای چینی

امروزه در بسیاری از خودروهای چینی جدید (مثل تیگو، آریزو و جک)، سیستم‌های رفاهی به‌شدت به شبکه LIN وابسته هستند. مثلاً ارتباط بین پنل تهویه مطبوع و یونیت BCM در بسیاری از این خودروها از طریق LIN برقرار می‌شود. اگر قصد دارید وارد بازار کار پرسود این خودروها شوید، گذراندن دوره آموزش تعمیرات خودروهای چینی در کارنو مهارت، دید شما را نسبت به نقشه‌خوانی این شبکه‌های ترکیبی باز می‌کند.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

2. خودروهای کیا و هیوندای

در خودروهای کره‌ای، شبکه LIN نقش بسیار ظریفی دارد. سیستم IMS (حافظه صندلی و آینه)، سیستم شارژ دینام‌های هوشمند و ارتباط سنسورهای دنده عقب، همگی بر بستر LIN سوار هستند. خرابی در شبکه LIN می‌تواند باعث شود دینام شارژ نکند، اما چراغ چک هم روشن نشود. اینجاست که اهمیت آموزش تعمیرات کیا و هیوندای مشخص می‌شود؛ جایی که یاد می‌گیرید چگونه ایرادات پنهان شبکه را پیدا کنید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

راهنمای گام‌به‌گام عیب‌یابی شبکه LIN

عیب‌یابی شبکه LIN ساده‌تر از CAN است، به شرطی که اصول آن را بدانید. مراحل زیر را دنبال کنید:

1. بررسی ظاهری: پارگی سیم یا شل بودن سوکت‌ها شایع‌ترین علت قطعی LIN است.
2. تست ولتاژ:
   • سوئیچ را باز کنید.
   • پراب مشکی مولتی‌متر به بدنه و پراب قرمز به سیم دیتای LIN.
   • باید نوسان ولتاژ (معمولاً بین 7 تا 10 ولت) ببینید.
   • اگر ولتاژ ثابت 12 ولت بود: احتمالا سیم قطع است یا Master دیتا نمی‌فرستد.
   • اگر ولتاژ 0 بود: سیم به بدنه اتصال کوتاه شده است.
3. جدا کردن Slaveها: اگر شبکه خوابیده است (ولتاژ غیرعادی)، یکی‌یکی یونیت‌های Slave (مثل کلید شیشه بالابر) را از مدار خارج کنید. اگر با کشیدن یک سوکت، ولتاژ شبکه برگشت، همان قطعه خراب است.
4. استفاده از دیاگ: خطاهای مربوط به “LIN Bus Off” یا “Communication Error” در یونیت BCM، سرنخ اصلی شماست.

توصیه: هیچ‌گاه بدون نقشه سیم‌کشی اقدام به دستکاری سیم‌های شبکه نکنید. اشتباه گرفتن سیم LIN با سیم برق 12 ولت مستقیم، می‌تواند باعث سوختن یونیت Master شود.

مزایای شبکه LIN برای تعمیرکاران و مالکان

شاید بپرسید دانستن این‌ها چه سودی دارد؟

• عیب‌یابی سریع‌تر: وقتی می‌دانید سیستم برف‌پاک‌کن با LIN کار می‌کند، بیهوده دنبال رله‌های قدیمی نمی‌گردید.
• کاهش حجم سیم‌کشی: خودرو سبک‌تر شده و احتمال آتش‌سوزی ناشی از سیم‌کشی‌های حجیم کمتر می‌شود.
• افزایش درآمد: تعمیرکارانی که شبکه را می‌شناسند، دستمزد تخصصی دریافت می‌کنند، نه دستمزد تعویض‌کاری.

نتیجه‌گیری

شبکه LIN شاید به اندازه شبکه CAN سریع و پرهیاهو نباشد، اما ستون فقرات سیستم‌های رفاهی خودروهای مدرن است. از خودروهای داخلی پیشرفته گرفته تا خودروهای چینی و کره‌ای، همگی برای کاهش هزینه و افزایش هوشمندی از این پروتکل استفاده می‌کنند.

درک تفاوت ولتاژ، ساختار Master/Slave و نحوه استفاده از اوسیلوسکوپ برای رصد این شبکه، مرز بین یک برق‌کار معمولی و یک متخصص حرفه‌ای است.

پیشنهاد می‌کنیم همین حالا سری به پیج اینستاگرام کارنو مهارت بزنید تا ویدیوهای آموزشی رایگان ما را ببینید یا برای مشاوره رایگان جهت شرکت در دوره‌های تخصصی با ما تماس بگیرید. آینده تعمیرات خودرو در دستان کسانی است که امروز آموزش می‌بینند.

سوالات متداول

1. سیم شبکه LIN معمولاً چه رنگی است؟

رنگ سیم‌ها در خودروهای مختلف متفاوت است و استاندارد ثابتی ندارد. اما در بسیاری از خودروها از رنگ‌های ترکیبی مثل بنفش با خط سفید استفاده می‌شود. بهترین مرجع، نقشه سیم‌کشی همان خودرو است.

2. آیا با قطع شدن سیم LIN خودرو خاموش می‌شود؟

خیر. شبکه LIN معمولاً مربوط به تجهیزات رفاهی (شیشه، آینه، قفل) است. قطع شدن آن باعث از کار افتادن همان آپشن می‌شود و معمولاً در عملکرد موتور و روشن شدن خودرو اختلالی ایجاد نمی‌کند (مگر در موارد خاص مثل سیستم ایموبلایزر در برخی خودروها).

3. ولتاژ سالم شبکه LIN چقدر باید باشد؟

زمانی که شبکه فعال است و دیتا رد و بدل می‌شود، ولتاژ میانگین معمولاً بین 7 تا 10 ولت با مولتی‌متر دیده می‌شود. اگر ولتاژ ثابت باتری (حدود 12) یا صفر باشد، شبکه ایراد دارد.

4. آیا می‌توان یونیت Master را در شبکه LIN حذف کرد؟

خیر. شبکه LIN بدون Master از کار می‌افتد. یونیت‌های Slave برای شروع فعالیت و بیدار شدن (Wake Up) نیاز به دستور یونیت Master دارند.

5. تفاوت اصلی سیم‌کشی LIN و CAN چیست؟

سیم‌کشی شبکه LIN همیشه تک سیم است، در حالی که شبکه CAN (به جز در موارد خاص مثل CAN Low Speed در برخی خودروهای قدیمی‌تر جی‌ام) معمولاً به صورت دو سیم در هم تنیده (CAN High و CAN Low) دیده می‌شود.
