ماژول کنترل فن چیست و چه وظیفهای دارد؟
جوش آوردن خودرو در ترافیک سنگین تابستان یا روشن نشدن فن هنگام روشن کردن کولر، کابوسی است که هر راننده
جوش آوردن خودرو در ترافیک سنگین تابستان یا روشن نشدن فن هنگام روشن کردن کولر، کابوسی است که هر راننده یا تعمیرکاری با آن مواجه شده است. در بسیاری از موارد، انگشت اتهام مستقیماً به سمت رادیاتور، ترموستات یا سنسور دمای آب میرود؛ اما یک قطعه الکترونیکی هوشمند و حیاتی به نام ماژول کنترل فن (Fan Control Module) وجود دارد که اغلب نادیده گرفته میشود. خرابی این قطعه میتواند کل سیستم خنککننده را فلج کرده و خسارتهای سنگینی به موتور وارد کند.
در این مقاله جامع از آکادمی کارنو مهارت، قصد داریم به شکلی تخصصی و در عین حال روان، به دنیای این قطعه مهم سفر کنیم. از وظایف و اهمیت آن گرفته تا شایعترین علائم خرابی و روشهای تست و عیبیابی، همه چیز را زیر ذرهبین قرار میدهیم. اگر میخواهید یک بار برای همیشه پرونده یونیت فن را در ذهن خود ببندید، تا انتهای این مطلب با ما همراه باشید.

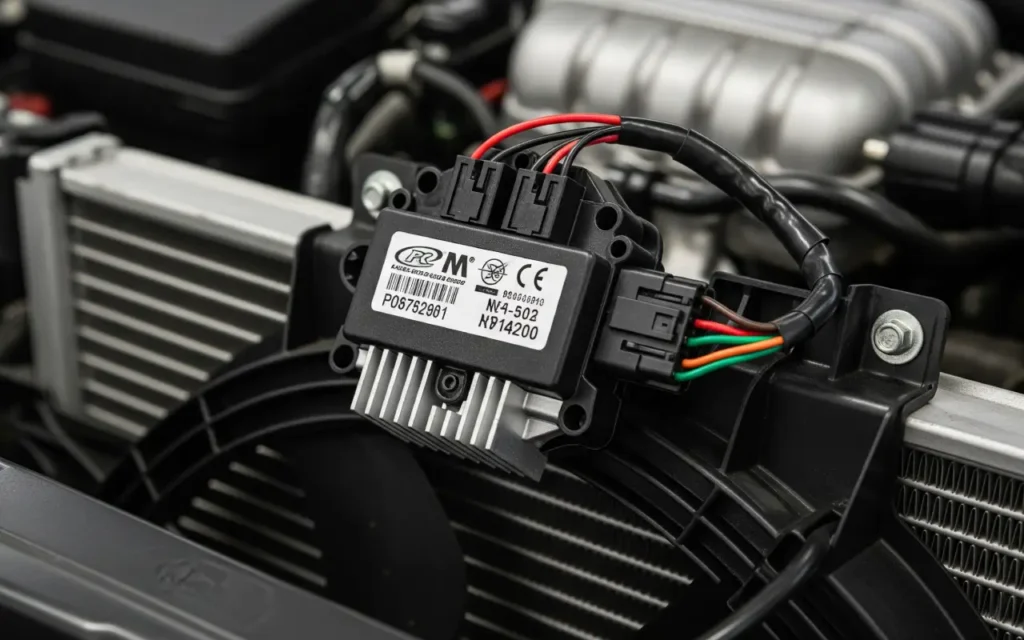

ماژول کنترل فن چیست و چه کاری انجام میدهد؟
به زبان ساده، ماژول کنترل فن یا همان یونیت فن، مغز متفکر سیستم فن خنککننده رادیاتور در خودروهای امروزی است. در گذشته، سیستمها سادهتر بودند و یک سوئیچ حرارتی ساده یا یک رله، وظیفه روشن و خاموش کردن فن را بر عهده داشت. اما با پیچیدهتر شدن خودروها، نیاز به یک کنترلر هوشمند برای مدیریت دقیق سرعت فن احساس شد.
وظیفه اصلی ماژول کنترل فن، دریافت اطلاعات از واحد ایسیو و تنظیم سرعت فن بر اساس این اطلاعات است. ایسیو دادهها را از منابع مختلفی جمعآوری میکند، از جمله:
- سنسور دمای مایع خنککننده: مهمترین ورودی که دمای موتور را مشخص میکند.
- سنسور فشار گاز کولر: هنگام روشن بودن کولر، فن باید برای خنک کردن کندانسور کار کند.
- سرعت خودرو: در سرعتهای بالا، جریان هوای طبیعی به خنک شدن رادیاتور کمک میکند و شاید نیازی به کار کردن فن با تمام قدرت نباشد.
ماژول فن پس از دریافت سیگنال از ECU، ولتاژ مورد نیاز موتور فن را تأمین میکند و سرعت آن را در حالتهای مختلف (خاموش، دور کند، دور متوسط و دور تند) تنظیم میکند. این کنترل دقیق باعث میشود موتور همیشه در دمای بهینه کار کند، مصرف سوخت کاهش یابد و صدای اضافی تولید نشود.
چرا وجود ماژول فن در خودروهای امروزی ضروری است؟
شاید بپرسید چرا سیستمهای ساده قدیمی کنار گذاشته شدند؟ پاسخ در سه کلمه خلاصه میشود: دقت، بهینگی و کارایی.
۱. کنترل دقیق دما: ماژول فن به جای سیستم دوتایی روشن/خاموش، میتواند سرعت فن را به صورت متغیر (PWM) یا پلهای تنظیم کند. این کار باعث میشود دمای موتور در یک محدوده بسیار باریک و ایدهآل باقی بماند که برای عملکرد بهینه و طول عمر موتور حیاتی است.
۲. کاهش مصرف سوخت: وقتی فن فقط با سرعت مورد نیاز کار میکند و نه همیشه با حداکثر توان، بار کمتری روی دینام و در نتیجه موتور وارد میشود. این امر به کاهش جزئی اما مؤثر مصرف سوخت کمک میکند.
۳. کاهش صدا و استهلاک: کارکردن دائمی فن با دور تند، هم صدای زیادی تولید میکند و هم استهلاک موتور فن و قطعات الکتریکی را بالا میبرد. ماژول فن با مدیریت هوشمند، طول عمر سیستم را افزایش میدهد.
شایعترین علائم خرابی ماژول کنترل فن کدامند؟
خرابی یونیت فن خود را با نشانههای واضحی بروز میدهد. اگر به عنوان یک تعمیرکار حرفهای فعالیت میکنید، شناخت این علائم به شما کمک میکند تا عیبیابی را سریعتر و دقیقتر انجام دهید.
- فن اصلاً کار نمیکند: واضحترین نشانه! وقتی دمای موتور بالا میرود یا کولر را روشن میکنید، اما فن هیچ واکنشی نشان نمیدهد، اولین مظنون ماژول فن است (البته پس از چک کردن فیوزها).
- فن فقط روی دور تند کار میکند: این یکی از کلاسیکترین علائم خرابی ماژول فن، بهخصوص در خودروهایی مانند پژو ۲۰۶، است. مدار داخلی ماژول که وظیفه کنترل دور کند را دارد میسوزد و سیستم به عنوان یک اقدام ایمنی، فن را مستقیماً با حداکثر سرعت روشن میکند.
- فن به صورت یکسره کار میکند: اگر حتی پس از خاموش کردن خودرو، فن همچنان روشن میماند و باتری را خالی میکند، به احتمال زیاد رله داخلی ماژول گیر کرده (چسبیده) و مدار به طور دائم وصل است.
- کارکرد نامنظم و متناوب فن: فن گاهی کار میکند و گاهی نه. این مشکل میتواند ناشی از اتصالات ضعیف در سوکت ماژول یا لحیمسردی در بردهای الکترونیکی داخلی آن باشد.
- بالا رفتن آمپر آب در ترافیک: اگر خودرو در جاده و سرعتهای بالا دمای نرمالی دارد اما در ترافیک یا حرکت آهسته جوش میآورد، یعنی فن در زمان نیاز وارد مدار نمیشود.
- کولر در حالت سکون باد خنک نمیزند: عملکرد صحیح کولر نیازمند خنک شدن کندانسور توسط فن است. اگر با روشن کردن کولر، فن استارت نمیزند، فشار گاز در سیستم بالا رفته و کمپرسور برای جلوگیری از آسیب، خاموش میشود. در نتیجه باد کولر گرم خواهد شد.
دلایل اصلی خرابی یونیت فن چیست؟
ماژول فن یک قطعه الکترونیکی است و مانند هر قطعه دیگری، عمر مفیدی دارد. اما برخی عوامل این خرابی را تسریع میکنند:
- حرارت و لرزش: محل قرارگیری ماژول معمولاً نزدیک رادیاتور و در معرض حرارت مستقیم موتور است. این حرارت و لرزش مداوم، به مرور زمان به قطعات الکترونیکی داخلی آسیب میزند.
- نفوذ آب و رطوبت: این قطعه اغلب در قسمتی از محفظه موتور قرار دارد که در معرض پاشش آب (مثلاً هنگام بارندگی یا شستشوی موتور) است. نفوذ رطوبت باعث خوردگی پایهها و اتصالی در مدار داخلی میشود.
- خرابی خود موتور فن: اگر موتور فن به دلیل فرسودگی، جریان بیش از حد نرمال (آمپر) بکشد، فشار مضاعفی به ماژول کنترلر وارد کرده و باعث سوختن ترانزیستورهای قدرت آن میشود.
- مشکلات برقی و اتصالات: ضعف در اتصال بدنه (اتصال منفی) یا وجود مشکل در سیمکشی میتواند باعث داغ شدن بیش از حد و آسیب به ماژول شود.
نکته مهم: قبل از تعویض ماژول کنترل فن، حتماً سلامت موتور فن را بررسی کنید! اگر موتور فن معیوب باشد و جریان زیادی بکشد، ماژول جدید نیز به سرعت خواهد سوخت و شما را دچار دردسر دوباره میکند. همیشه ابتدا آمپرکشی موتور فن را با یک آمپرمتر انبری اندازهگیری کنید.
راهنمای گام به گام تست و عیبیابی ماژول فن
عیبیابی یونیت فن نیازمند دانش اولیه برق خودرو و داشتن ابزار مناسب مانند مولتیمتر است.
- بازرسی چشمی: ابتدا سوکت و سیمکشی متصل به ماژول را بررسی کنید. به دنبال هرگونه نشانه خوردگی، سولفاته شدن، ذوبشدگی پلاستیک یا قطعی سیم باشید.
- بررسی فیوزها: قبل از هر کار پیچیدهای، فیوز مربوط به فن (معمولاً یک فیوز آمپر بالا در جعبه فیوز داخل موتور) را چک کنید.
- تست تغذیه ورودی: با استفاده از مولتیمتر یا لامپ تست، مطمئن شوید که ولتاژ مثبت (برق ۱۲ ولت) و اتصال منفی (بدنه) به درستی به ماژول میرسد. نقشه سیمکشی خودرو در این مرحله بسیار کمککننده است.
- تست سیگنال دستوری ECU: این مرحله کمی تخصصیتر است. باید پایهای که سیگنال را از ECU دریافت میکند پیدا کنید. این سیگنال معمولاً یک ولتاژ متغیر یا یک سیگنال PWM است که با دیاگ نیز قابل مشاهده است. با بالا رفتن دما، این سیگنال باید تغییر کند.
- یکسره کردن فن (Bypass): یک راه مطمئن برای تست سلامت موتور فن، یکسره کردن آن است. با رعایت اصول ایمنی، ورودی و خروجی ماژول را با یک تکه سیم به هم متصل کنید (یا برق مستقیم به موتور فن بدهید). اگر فن با قدرت روشن شد، یعنی موتور فن سالم است و مشکل به احتمال زیاد از ماژول یا سیمکشی قبل از آن است.
تشخیص دقیق سیگنال ECU و تحلیل نقشههای سیمکشی، مهارتی است که یک تعمیرکار حرفهای را از دیگران متمایز میکند. در دوره جامع برق و انژکتور خودروهای داخلی و چینی کارنو مهارت، شما به صورت عملی، تمام این تکنیکها را روی خودروهای واقعی یاد خواهید گرفت. برای کسب اطلاعات بیشتر و مشاوره رایگان، با ما تماس بگیرید.
تفاوت ماژول فن با مقاومت فن و رله دوبل
یکی از اشتباهات رایج، یکی دانستن این سه قطعه است. بیایید تفاوت آنها را روشن کنیم:
- مقاومت فن (Fan Resistor): این قطعه در سیستمهای قدیمیتر (مانند پراید یا پژو ۴۰۵) برای ایجاد دور کند فن استفاده میشود. در واقع یک مقاومت سرامیکی است که با قرار گرفتن در مسیر برق موتور فن، ولتاژ را کاهش داده و سرعت آن را کم میکند. این مقاومتها حرارت زیادی تولید میکنند و اغلب میسوزند.
- رله دوبل (Double Relay): این رله، وظیفه اصلیاش تأمین برق ECU، پمپ بنزین خودرو و برخی عملگرهای دیگر است. هرچند در برخی خودروها (مانند سیستمهای زیمنس قدیمی) فرمان روشن شدن رلههای فن از طریق رله دوبل صادر میشود، اما کارکرد آن با ماژول کنترلی کاملاً متفاوت است.
- ماژول کنترل فن (Fan Module): همانطور که گفتیم، یک واحد الکترونیکی هوشمند است که سرعت فن را به صورت دقیق و متغیر کنترل میکند و بسیار پیشرفتهتر از مقاومت یا رله ساده است.
آیا ماژول کنترل فن قابل تعمیر است؟
پاسخ کوتاه: معمولاً خیر است. ماژولهای فن اغلب به صورت یک واحد پلمپ و پر شده با رزین ساخته میشوند تا در برابر رطوبت و لرزش مقاوم باشند. باز کردن آنها تقریباً غیرممکن است. حتی در مدلهایی که قابل باز شدن هستند، پیدا کردن قطعه الکترونیکی معیوب (مانند ترانزیستور ماسفت) و جایگزینی آن نیازمند تخصص و تجهیزات الکترونیک است.
با توجه به حساسیت عملکرد این قطعه و تأثیر مستقیم آن بر سلامت موتور، توصیه ما، تعویض کامل ماژول با یک قطعه اصلی و باکیفیت است. تعمیر موقت شاید هزینه کمتری داشته باشد، اما ریسک خرابی مجدد و آسیب به موتور بسیار بالاست.
نتیجهگیری
ماژول کنترل فن، یک قهرمان کوچک و گمنام در سیستم خنککننده خودرو شماست. این قطعه هوشمند با مدیریت دقیق سرعت فن، نقش کلیدی در حفظ دمای ایدهآل موتور، بهبود عملکرد کولر و کاهش مصرف سوخت ایفا میکند. شناخت علائم خرابی ماژول فن مانند کار نکردن فن، یکسره شدن یا کارکردن فقط روی دور تند، به شما کمک میکند تا از آسیبهای جدی مانند سوختن واشر سرسیلندر جلوگیری کنید.
به یاد داشته باشید که تشخیص صحیح و اصولی، نیمی از فرآیند تعمیر است. همیشه قبل از تعویض این قطعه، از سلامت موتور فن و سیمکشی اطمینان حاصل کنید. سرمایهگذاری روی دانش فنی و یادگیری مهارتهای عملی عیبیابی، بهترین راه برای تبدیل شدن به یک متخصص حرفهای در دنیای پیچیده خودروهای امروزی است.
سوالات متداول
۱. ماژول کنترل فن معمولاً در کجای خودرو قرار دارد؟ محل دقیق بسته به مدل خودرو متفاوت است، اما معمولاً روی بدنه فن رادیاتور (شراود فن) یا در نزدیکی آن در سینی فن نصب میشود تا از جریان هوای فن برای خنک شدن خودش نیز استفاده کند.
۲. آیا خرابی ماژول فن میتواند باعث خالی شدن باتری شود؟ بله. یکی از علائم خرابی، یکسره کار کردن فن حتی پس از خاموش شدن خودرو است. این امر به طور قطع در طول چند ساعت باتری را کاملاً خالی خواهد کرد.
۳. تفاوت اصلی دور کند و دور تند فن در چیست؟ دور کند برای شرایط عادی کارکرد موتور و خنککاری ملایم استفاده میشود. دور تند در شرایطی که بار زیادی روی موتور است (مانند حرکت در سربالایی، ترافیک سنگین یا استفاده از کولر در هوای خیلی گرم) برای جلوگیری از افزایش بیش از حد دما، فعال میشود. ماژول فن وظیفه مدیریت این دو دور (و گاهی دورهای میانی) را بر عهده دارد.
۴. هزینه تعویض ماژول فن چقدر است؟ قیمت این قطعه بسته به نوع خودرو (داخلی، چینی، کرهای) و کیفیت قطعه (اصلی یا وارداتی) بسیار متغیر است. توصیه میشود همیشه از قطعات باکیفیت و معتبر استفاده کنید تا از هزینههای مجدد جلوگیری شود.
