راهنمای جامع عیب‌یابی و تنظیم موتور خودروهای توربوشارژ (دنا پلاس، هایما و جک)

با فراگیر شدن پیشرانه‌های مجهز به سامانه‌های پرخوران (توربوشارژر) در بازار خودرو ایران — از دنا پلاس توربو و سورن پلاس گرفته تا کراس‌اوورهای چینی پرفروش نظیر هایما S7، جک S5، تیگو ۷ و فیدلیتی — روش‌های سنتی تنظیم موتور رسماً کارایی پیشین خود را از دست داده‌اند.

رویکرد قدیمی تعویض چشمی شمع و شست‌وشوی ساده انژکتور، روی یک پیشرانه توربوشارژ نه‌تنها مشکل خطای ناک (Knock) و افت توان را برطرف نمی‌کند، بلکه در موارد متعددی به ذوب‌شدن پیستون، تخریب دیواره سیلندر و تحمیل خسارت‌های ده‌ها میلیون تومانی به مالک خودرو منجر می‌شود.

در این مقاله راهبردی، متغیرهای حساس تنظیم موتور خودروهای توربو، تفکیک عیوب برقی از نشتی‌های پنوماتیکی بوست، تحلیل سنسورهای فشار مضاعف و سازوکار هدایت وست‌گیت (Wastegate) را به زبانی مهندسی و قابل‌اجرا در محیط کارگاهی بررسی می‌کنیم.

نکته مهم: اگر هنوز مبانی کار با سیستم‌های الکتریکی و انژکتوری را به‌صورت اصولی یاد نگرفته‌اید، آکادمی کارنو مرجع آموزش برق خودرو می‌تواند دید شما را در این مقاله بسیار دقیق‌تر کند.

۱. تفاوت‌های بنیادین تنظیم موتور اتمسفریک با موتور توربوشارژ

در یک پیشرانه تنفس طبیعی (Naturally Aspirated)، فشار هوای منیفولد ورودی همواره کمتر از یا نهایتاً برابر با فشار اتمسفر محیط است . اما در موتور مجهز به توربوشارژر، اتمسفر مصنوعی با فشارهای بالاتر از یک بار متغیر (Absolute Pressure فراتر از تا یا بیشتر) وارد محفظه احتراق می‌شود. این جهش فشار، سه چالش بنیادین در رفتار سوخت و جرقه‌زنی پدید می‌آورد:



پارامتر کنترلی	موتور تنفس طبیعی (NA)	موتور توربوشارژ (Turbocharged)	اثر بی‌توجهی در تیونینگ و تنظیم
نسبت تراکم ایستا ()	عموماً بالا ( تا )	پایین‌تر ( تا )	وقوع ضربه خوداشتعالی (Knock / Detonation) شدید
فشار نهایی شارژ منیفولد	حداکثر فشار خلأ تا فشار محیط ( نسبی)	فشار مثبت ( تا و بالاتر)	پارگی اتصالات اینترکولر و تغییر نسبت سوخت
زاویه پیش‌انداز جرقه (Ignition Advance)	آوانس جرقه تا درجات بالا ( تا در دور میانی)	ریترد (Retard) شدید زیر بار بوست (گاه تا )	آسیب آنی به پیستون و رینگ پیستون در بوست کامل
حساسیت به نسبت استوکیومتری ()	ایمن با نسبت پیرامون حتی زیر بار میانی	غنی‌سازی شدید زیر بوست کامل ( تا )	افزایش دمای گازهای خروجی اگزوز (EGT) و ذوب توربین

در پیشرانه‌های تنفس طبیعی، خطای جزئی در آوانس جرقه نهایتاً به افت راندمان یا صدای ملایم چق‌چق پین‌ها منجر می‌شود؛ اما در موتور توربو، چند دهم ثانیه احتراق پیش‌رس زیر بوست کامل برابر است با شکستن لند رینگ و تخریب کامل موتور.

۲. چرا موتور توربو افت توان پیدا می‌کند؟ مثلث عیب‌یابی بوست

هنگامی که مشتری با شکایت از «کپ‌کردن در شتاب‌گیری»، «افت توان ناگهانی در سربالایی» یا «حالت Limp Mode (حالت لنگان/محدودیت دور موتور)» به تعمیرگاه مراجعه می‌کند، سه ضلع یک مثلث فرضی باید بررسی شوند:

1. مدار هوای فشرده (سیستم شارژ و اینترکولر)
2. مدار کنترل پنوماتیکی/الکتریکی شیر وست‌گیت و شیر تخلیه
3. سامانه پردازش و مانیتورینگ سنسورها توسط ECU



۳. بررسی نشتی در سیستم اینترکولر و لوله‌های بوست

یکی از متداول‌ترین علل افت توان موتور توربوشارژ در خودروهایی نظیر هایما، جک S5 و دنا پلاس، پدیده «بوست‌لیک» است.

پیامد رفتار سنسوری نشتی بوست:

هنگامی که لوله ورودی به اینترکولر، هسته اینترکولر، یا رابط‌های سیلیکونی (کوپلرها) ترک ریز داشته باشند، توربو هوا را فشرده می‌کند، اما این هوا پیش از رسیدن به منیفولد نشت می‌کند. در خودروهایی که از سنسور جریان هوا (MAF) بهره می‌برند، ECU سوخت را بر پایه هوای محاسبه‌شده تزریق می‌کند، اما هوای واقعی کمتر است؛ نتیجه: مخلوط بیش‌از‌حد غنی (Rich)، دود سیاه از اگزوز و کربن‌گرفتگی شدید شمع‌ها.

در خودروهایی که فقط بر پایه استراتژی Speed-Density (سنسور MAP) کار می‌کنند، ECU به دلیل نرسیدن به تارگت بوست تعیین‌شده، شیر برقی وست‌گیت را تا بیشترین چرخه کاری (Duty Cycle) باز نگه می‌دارد. در نتیجه توربوشارژر به حالت Over-spin (دور بیش‌از‌حد پروانه کمپرسور) رفته و بیرینگ‌های توربو می‌سوزند.

چک‌لیست و متدولوژی تست بوست‌لیک در کارگاه:

1. استفاده از آداپتور ورودی توربو: باز کردن لوله مکش فیلتر هوا و بستن فلنج مخصوص تست روی دهانه ورودی کمپرسور توربو.
2. اعمال فشار کنترل‌شده: اعمال فشار باد نهایتاً تا الی از طریق رگلاتور پنوماتیک (هرگز بیش از بوست استاندارد خودرو باد اعمال نکنید).
3. تست اسپری کف صابون یا دستگاه مولد دود (Smoke Pro): بازبینی دقیق لوله‌های آلومینیومی، بست‌های کلمپ، نشتی اورینگ‌های اینترکولر و لوله پلاستیکی ورودی دریچه گاز.
4. بررسی مدار تهویه محفظه کارتر (PCV): مطمئن شوید شیر یک‌طرفه PCV در برابر بوست مقاومت دارد و هوای فشرده وارد کارتر روغن نمی‌شود.

۴. کالبدشکافی سنسورهای فشار: سنسور MAP دوم (Boost Pressure) چیست؟

در موتورهای توربوشارژ مدرن با استاندارد یورو ۵ و یورو ۶ (مانند پیشرانه‌های ME17 در دنا توربو، یا ECUهای دلفی و بوش در هایما و جک)، معمولاً با دو سنسور سنجش فشار هوا مواجه هستیم:

• سنسور MAP اول / سنسور T-MAP لوله شارژ (Boost Pressure Sensor):پیش از دریچه گاز (روی لوله خروجی اینترکولر یا خود اینترکولر) نصب می‌شود و فشار هوای تولیدی مستقیم توربوشارژر را اندازه می‌گیرد.
• سنسور MAP دوم منیفولد :پس از دریچه گاز (روی منیفولد هوا) قرار دارد و فشاری را که نهایتاً وارد سیلندرها می‌شود می‌سنجد.



رفتار ECU زیر بار:

واحد کنترل موتور (ECU) پیوسته ولتاژ این دو سنسور را با هم مقایسه می‌کند:

• حالت درجا (Idle): سنسور منیفولد خلاء نشان می‌دهد (حدود تا )، در حالی که سنسور قبل از دریچه گاز فشار جو (حدود ) را ثبت می‌کند؛ زیرا پروانه توربو فشار چشمگیری نمی‌سازد و دریچه گاز بسته است.
• حالت تخت‌گاز (WOT – Wide Open Throttle): هر دو سنسور باید اعدادی نزدیک به هم و بالاتر از فشار اتمسفر (مثلاً تا ) ثبت کنند.
• خطای عدم تطابق (P0068 یا P0236): چنانچه سنسور بوست فشار بالا نشان دهد ولی سنسور منیفولد خلاء یا فشاری بسیار پایین‌تر ثبت کند، ECU بلافاصله وضعیت را «خرابی سنسور»، «گرفتگی مسیر» یا «اشکال در موقعیت دریچه گاز برقی» تشخیص داده و چراغ چک را روشن و بوست را قطع می‌کند.

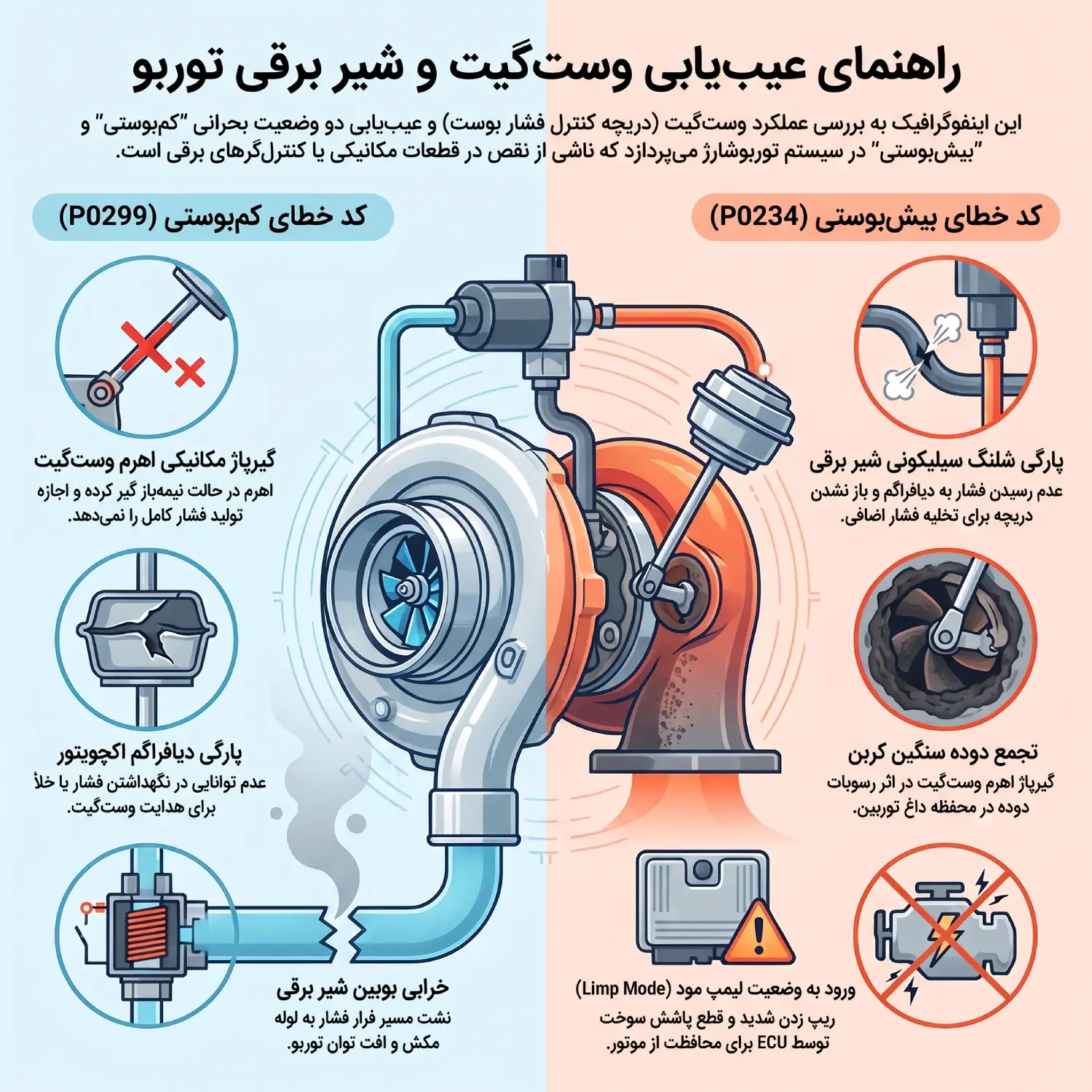

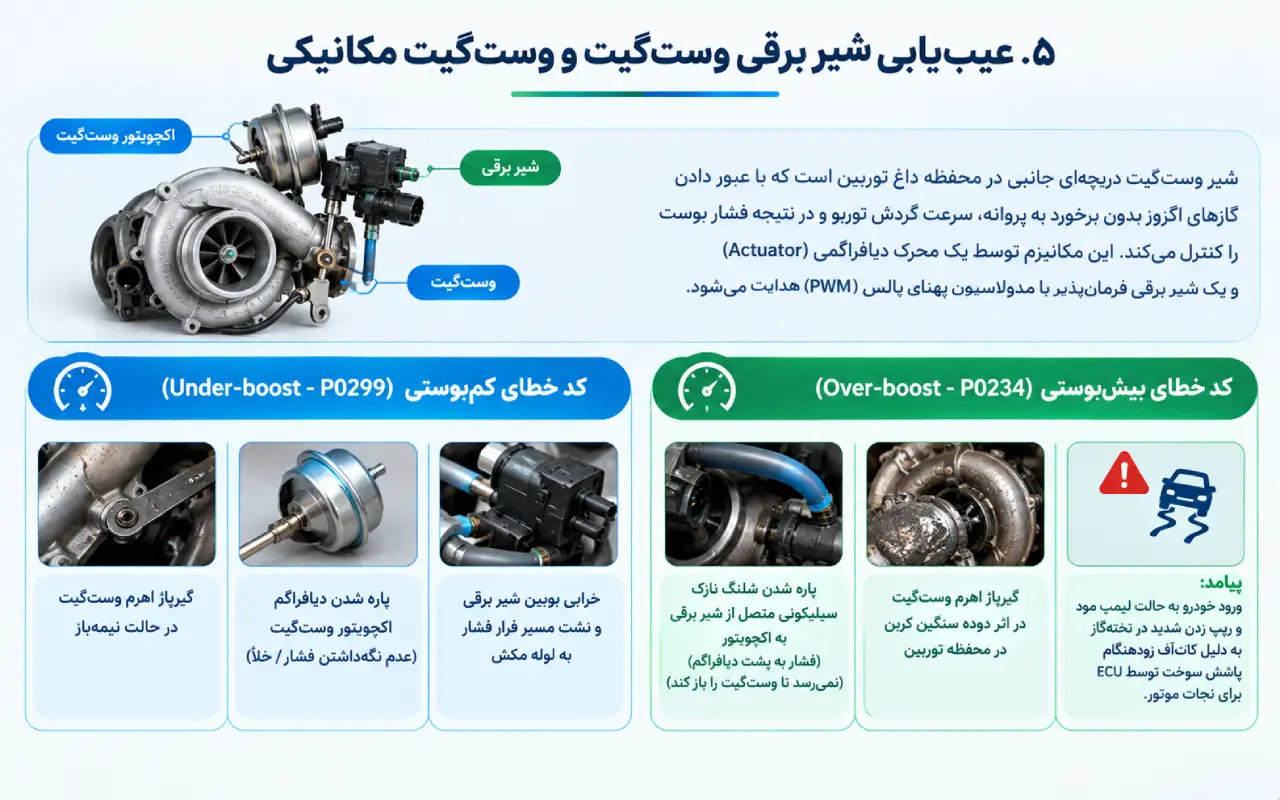

۵. عیب‌یابی شیر برقی وست‌گیت و وست‌گیت مکانیکی

شیر وست‌گیت دریچه‌ای جانبی در محفظه داغ توربین است که با عبور دادن گازهای اگزوز بدون برخورد به پروانه، سرعت گردش توربو و در نتیجه فشار بوست را کنترل می‌کند. این مکانیزم توسط یک محرک دیافراگمی (Actuator) و یک شیر برقی فرمان‌پذیر با مدولاسیون پهنای پالس (PWM) هدایت می‌شود.

نشانه‌های خرابی شیر برقی توربو و مدار کنترل:

1. کد خطای کم‌بوستی (Under-boost – P0299):
   • گیرپاژ مکانیکی اهرم وست‌گیت در حالت نیمه‌باز.
   • پاره شدن دیافراگم اکچویتور وست‌گیت (عدم نگه‌داشتن فشار/خلأ).
   • خرابی بوبین شیر برقی و نشت مسیر فرار فشار به لوله مکش.
2. کد خطای بیش‌بوستی (Over-boost – P0234):
   • پاره شدن شلنگ نازک سیلیکونی متصل از شیر برقی به اکچویتور (فشار به پشت دیافراگم نمی‌رسد تا وست‌گیت را باز کند).
   • گیرپاژ اهرم وست‌گیت در اثر دوده سنگین کربن در محفظه توربین.
   • پیامد: ورود خودرو به وضعیت لیمپ مود و ریپ زدن شدید در تخته‌گاز به دلیل کات‌آف زودهنگام پاشش سوخت توسط ECU برای نجات موتور.

۶. تحلیل پارامترهای حیاتی در دیاگ

هنگام عیب‌یابی یک خودروی توربو با دستگاه دیاگ، تنها خواندن کدهای خطا (DTC) کافی نیست؛ عیب‌یاب حرفه‌ای باید پارامترهای زیر را هنگام تست جاده‌ای زیر بار کامل لاگ بگیرد:

• Boost Target Pressure vs. Actual Boost Pressure:فشار هدف تعیین‌شده در جدول نرم‌افزار ECU باید با فشار واقعی خوانده‌شده توسط سنسور با تلورانس حداکثر تطابق داشته باشد. تأخیر زمانی چشمگیر بیانگر نشتی بوست یا لختی بیش‌از‌حد توربوشارژر است.
• Wastegate Solenoid Duty Cycle (%):اگر دیوتی سایکل شیر برقی روی تا قفل شده باشد، یعنی ECU با تمام توان تلاش می‌کند وست‌گیت را ببندد تا فشار بالا بیاید، ولی فشار تولید نمی‌شود (نشتی محرز در مسیر هوای خروجی).
• دمای هوای ورودی (IAT – Intake Air Temperature):اگر در تخته‌گاز دمای منیفولد از تجاوز کند، کارایی اینترکولر از بین رفته و ECU برای حفاظت از موتور، آوانس جرقه را تا ۱۰ درجه ریترد می‌کند؛ این موضوع عامل افت توان محسوس در هوای گرم تابستان است.
• پارامتر ناک (Knock Retard Count):ثبت سنسور کوبش را مانیتور کنید. هرگونه اصلاح جرقه با مقادیر منفی نشانگر اکتان پایین بنزین، دمای احتراق بیش‌از‌حد یا ترکیب رقیق سوخت و هوا است.

مسیر تبدیل دانش تئوری به درآمد تخصصی در بازار کار

عیب‌یابی موتورهای توربو دقیقاً نقطه‌ای است که تعمیرکاران سنتی کنار می‌روند و تکنسین‌های علمی و ارزش‌آفرین درآمدهای چندین برابری کسب می‌کنند. تشخیص یک نشتی ریز در اینترکولر جک یا هایما، یا تفکیک نقص شیر برقی توربو از سنسور بوست در دنا پلاس، خدمتی تخصصی است که مشتری با رضایت کامل برای آن دستمزد فنی می‌پردازد.

اگر تمایل دارید تحلیل صفر تا صد پارامترهای موتورهای توربوشارژ، بازنگری نقشه‌های سوخت و جرقه (ریمپ ایمن توربو)، شناخت عیوب پیچیده الکترونیکی خودروهای چینی و داخلی را روی خودروهای زنده و در محیطی عملی بیاموزید:

پیشنهاد ویژه کارنو مهارت:

در دوره تخصصی تنظیم موتور و برق خودروهای توربو و چینی آکادمی کارنو مهارت، تحت نظارت مهندس سپهر علیمحمدی، روش‌های استاندارد کار با اسیلوسکوپ، عیب‌یابی مدارهای پیچیده توربوشارژ، تحلیل رفتار اکچویتورها و تست‌های دیاگ در شرایط واقعی جاده را به‌صورت کارگاهی و تضمینی فرا بگیرید.

نکته‌های تخصصی روزانه: جهت دریافت ویدئوهای تحلیلی عیب‌یابی خودروهای ایرانی و وارداتی، پیج اینستاگرام کارنو مهارت را دنبال کنید.

جمع بندی

پیشرانه‌های توربوشارژ به‌دلیل کارکرد در شرایط دمایی و فشاری بسیار بالا، هیچ خطایی را در تنظیم موتور و عیب‌یابی برنمی‌تابند. یک نشتی کوچک در اتصالات اینترکولر، عدم تطابق داده‌های سنسورهای MAP یا گیرپاژ جزئی اهرم وست‌گیت می‌تواند خودرو را از اوج راندمان به حالت لیمپ (Limp Mode) برده یا در بدترین حالت، به شکستگی رینگ و ذوب شدن پیستون‌ها ختم شود.

کلید موفقیت در عیب‌یابی این خودروها (از دنا پلاس توربو گرفته تا هایما S7، جک S5 و تیگو)، عبور از روش‌های تعویض قطعه تجربی و تکیه بر تحلیل داده‌های زنده دیاگ، انجام تست‌های استاندارد فشار (Boost Leak Test) و تسلط بر مدیریت بوست و سوخت است.

پرسش‌های متداول

۱. آیا شمع موتور تنفس طبیعی را می‌توان روی موتور توربوشارژ نصب کرد؟

خیر، به‌هیچ‌وجه. شمع‌های موتورهای توربو دارای کد حرارتی سردتر (Cold Heat Range) و گپ (فیلر) بسیار کوچک‌تر (معمولاً بین تا میلی‌متر در برابر تا میلی‌متر موتورهای معمولی) هستند. نصب شمع نامناسب باعث پدیده گداختگی الکترود، احتراق پیش‌رس خودبه‌خودی و سوراخ‌شدن پیستون می‌شود.

۲. نشانه پاره شدن دیافراگم اکچویتور وست‌گیت چیست؟

با استفاده از یک پمپ دستی وکیوم/فشار متصل به لوله ورودی اکچویتور، باد اعمال کنید. عقربه فشار گیج باید افت نکند و میله اهرم وست‌گیت باید نرم حرکت کند. در صورت افت فشار گیج، دیافراگم لاستیکی داخلی پاره شده و کل اکچویتور نیازمند تعویض است.

۳. چرا استفاده از بنزین معمولی در خودروهای توربو افت شتاب شدید ایجاد می‌کند؟

پیشرانه‌های توربو برای پیشگیری از پدیده ناک احتیاج به بنزین با عدد اکتان بالا دارند. با استفاده از بنزین معمولی، سنسور ناک بلافاصله لرزش ناشی از خودسوزی را به ECU مخابره کرده و ECU زاویه جرقه را شدیداً عقب می‌کشد (Retard). این کار از تخریب موتور جلوگیری می‌کند اما شتاب و توان خودرو را تا ۳۰ درصد افت می‌دهد.
