کد خطای P0563 چیست؟

روشن شدن چراغ چک، همیشه نگران‌کننده است؛ اما وقتی دستگاه دیاگ کد خطای P0563 را نشان می‌دهد، این نگرانی چندبرابر می‌شود. این کد، برخلاف هشدارهای رایج، مستقیماً به قلب سیستم الکتریکی خودرو، یعنی «ولتاژ سیستم» اشاره دارد و یک هشدار جدی تلقی می‌شود. P0563 به معنای «ولتاژ سیستم بسیار بالا» (System Voltage High) است.

نادیده گرفتن این خطا می‌تواند به قیمت سوختن ECU، آسیب‌دیدن باتری و از کار افتادن ماژول‌های حساس تمام شود. این دقیقاً مانند آن است که برق شهری ۲۲۰ ولت، ناگهان به ۳۰۰ ولت افزایش یابد؛ هیچ وسیله‌ی برقی‌ای جان سالم به در نخواهد برد.

در این مقاله جامع، به‌صورت تخصصی و در عین حال ساده، به سراغ این کد خطای حیاتی می‌رویم. بررسی می‌کنیم که این خطا دقیقاً از کجا می‌آید، چه علائمی دارد و مهم‌تر از همه، چگونه باید آن را به‌صورت اصولی و حرفه‌ای عیب‌یابی و رفع کرد.

کد خطای P0563 به چه معناست؟

در استانداردهای عیب‌یابی OBD-II، کدهای سری P05XX مربوط به سیستم‌های کنترل سرعت و دور آرام موتور هستند، اما کدهای P0560 تا P0563 مستقیماً به ولتاژ سیستم برق خودرو اختصاص دارند.

کد خطای P0563 زمانی توسط واحد کنترل موتور (ECU) یا ماژول کنترل بدنه (BCM) ثبت می‌شود که ولتاژ دریافتی از سیستم شارژ (دینام و باتری) برای مدت زمان مشخصی، از حد مجاز تعیین‌شده توسط کارخانه (مثلاً ۱۵.۵ یا ۱۶ ولت) فراتر رود.

به زبان ساده‌تر، ECU به‌طور مداوم در حال پایش ولتاژ سیستم است. این ولتاژ در حالت عادی (موتور روشن) باید در محدوده‌ی ۱۳.۸ تا ۱۴.۷ ولت باشد. اگر ولتاژ به شکلی پایدار از این محدوده (مخصوصاً از سقف آن) عبور کند، ECU این وضعیت را به‌عنوان یک «خطر» شناسایی کرده و با ثبت خطای P0563، چراغ چک را روشن می‌کند تا به راننده (و تعمیرکار) هشدار دهد.

علائم رایج هم‌زمان با کد خطای P0563 چیست؟

وقتی ولتاژ سیستم بیش از حد بالا می‌رود، خودرو رفتار الکتریکی عجیبی از خود نشان می‌دهد. این خطا فقط یک کد در حافظه ECU نیست، بلکه عواقب فیزیکی ملموسی دارد.

مهم‌ترین علائم همراه با خطای P0563 عبارت‌اند از:

• روشن شدن چراغ چک: این اولین و قطعی‌ترین علامت است.
• روشن شدن چراغ هشدار باتری: گاهی چراغ باتری نیز هم‌زمان با چراغ چک روشن می‌شود.
• نوسان شدید یا پرنور شدن چراغ‌ها: ممکن است متوجه شوید چراغ‌های جلو، پشت آمپر یا چراغ‌های داخلی به‌طور غیرعادی پرنور شده‌اند یا سوسو می‌زنند.
• بوی اسید یا تخم‌مرغ گندیده از کاپوت: این بو نشانه‌ی خطرناک «اورشارژ شدن» (Overcharging) و جوشیدن اسید باتری است.
• باد کردن یا نشت اسید از باتری: ولتاژ بیش از حد، باتری را می‌پزد و باعث تورم بدنه یا نشت اسید از درپوش‌های آن می‌شود.
• خاموش شدن ناگهانی خودرو: ولتاژ بالا می‌تواند عملکرد انژکتورها، کویل‌ها یا خود ECU را مختل کرده و باعث خاموشی موتور شود.
• از کار افتادن سیستم‌های الکترونیکی: ممکن است سیستم صوتی، تهویه مطبوع یا نمایشگرها به‌طور ناگهانی خاموش یا ریست شوند.
• سوختن فیوزها: سیستم الکتریکی خودرو برای محافظت از خود در برابر ولتاژ اضافی، ممکن است فیوزها را بسوزاند.

هشدار جدی: اگر بوی اسید یا بادکردگی باتری را مشاهده کردید، فوراً خودرو را خاموش کنید و از دست زدن به باتری (به دلیل خطر انفجار) خودداری نمایید.

7 دلیل اصلی ثبت کد خطای P0563

همیشه وقتی با ولتاژ بالا مواجه‌ایم، اولین مظنون «دینام» است؛ اما کدام بخش از دینام؟ آیا مشکل فقط همین است؟ بیایید دلایل ریشه‌ای این خطا را بررسی کنیم.

۱. خرابی رگولاتور ولتاژ

این شایع‌ترین دلیل بروز خطای P0563 است.

وظیفه‌ی قطعه‌ای به نام «رگولاتور ولتاژ» (Voltage Regulator) یا همان آفتامات، که اغلب روی دینام یا داخل آن قرار دارد، این است که ولتاژ خروجی دینام را (صرف‌نظر از دور موتور) روی یک محدوده‌ی ایمن (مثلاً ۱۴.۵ ولت) ثابت نگه دارد.

وقتی آفتامات خراب می‌شود، «دروازه» را باز می‌گذارد و دینام شروع به تولید ولتاژ کنترل‌نشده می‌کند. در دورهای بالای موتور، این ولتاژ می‌تواند به‌راحتی به ۱۶، ۱۷ یا حتی ۲۰ ولت برسد. این ولتاژ بالا مستقیماً به ECU و باتری آسیب می‌زند.

۲. خرابی خود دینام

گاهی مشکل از خود دینام است. خرابی در دیودهای یکسوساز داخل دینام (پل دیود) می‌تواند باعث ایجاد نوسان شدید ولتاژ (AC Ripple) در خروجی DC دینام شود. اگرچه این حالت بیشتر باعث افت ولتاژ (خطای P0562) می‌شود، اما در موارد نادر، خرابی‌های داخلی دینام می‌تواند منجر به خروجی ولتاژ بالا و ناپایدار شود.

۳. مشکلات سیم‌کشی و اتصالات

سیستم برق خودرو یک مدار بسته است. هرگونه ایراد در این مدار می‌تواند خوانش ولتاژ را مختل کند.

• اتصال بدنه ضعیف: اگر اتصال بدنه (سیم منفی) بین موتور، شاسی و باتری ضعیف یا سولفاته باشد، مقاومت در مدار افزایش می‌یابد. دینام برای جبران این مقاومت، ولتاژ خروجی را افزایش می‌دهد و باعث اورشارژ شدن سیستم می‌شود.
• اتصال کوتاه در مدار: اتصالی در سیم‌کشی تحریک دینام یا سیم‌های خروجی آن به باتری می‌تواند باعث عملکرد نادرست رگولاتور ولتاژ شود.
• سولفاته شدن پایانه‌های باتری: اگرچه این مورد بیشتر باعث افت ولتاژ می‌شود، اما در صورتی که اتصال به‌قدری ضعیف باشد که دینام نتواند وضعیت واقعی باتری را «حس» کند، ممکن است رگولاتور فرمان شارژ بیش از حد صادر کند.

۴. خرابی باتری خودرو

باتری نه‌تنها منبع ذخیره برق است، بلکه به‌عنوان یک «بافر» یا «تثبیت‌کننده» ولتاژ در سیستم عمل می‌کند.

اگر باتری به‌شدت خراب باشد، سلول‌های داخلی آن اتصال کوتاه کرده یا مقاومت داخلی آن به‌شدت افزایش یابد، دیگر نمی‌تواند ولتاژ اضافی دینام را جذب و تثبیت کند. در این حالت، ولتاژ کل سیستم ناگهان افزایش می‌یابد و ECU خطای P0563 را ثبت می‌کند.

۵. ایراد در واحد کنترل موتور (ECU)

این مورد کمتر شایع است اما اتفاق می‌افتد. ECU مغز متفکر است. اگر مدارهای داخلی ECU که وظیفه پایش ولتاژ (سنسور ولتاژ داخلی) را بر عهده دارند، خراب شوند، ممکن است ولتاژ نرمال ۱۴ ولت را به اشتباه ۱۶ ولت یا بیشتر گزارش کنند.

همچنین در خودروهای مدرن (کیا، هیوندای، چینی و خودروهای داخلی جدید)، گاهی خود ECU مستقیماً وظیفه کنترل ولتاژ دینام (PWM Control) را بر عهده دارد (یعنی آفتامات داخل ECU است). در این صورت، خرابی ECU می‌تواند مستقیماً باعث صدور فرمان شارژ بیش از حد به دینام شود.

۶. استفاده از دینام یا رگولاتور نامناسب

اگر به‌تازگی دینام خودرو را تعویض کرده‌اید و بلافاصله با این خطا مواجه شدید، به احتمال زیاد دینام یا رگولاتور جدید با مشخصات فنی خودروی شما (مخصوصاً ECU) سازگار نیست.

۷. پرش ناگهانی ولتاژ

گاهی اوقات، یک رویداد لحظه‌ای مانند «باتری به باتری کردن» (Jump Start) اشتباه یا یک اتصال کوتاه آنی، باعث ایجاد یک جهش ولتاژ (Spike) در سیستم می‌شود. اگرچه این جهش لحظه‌ای است، اما ECU آن را ثبت کرده و کد P0563 در حافظه باقی می‌ماند، حتی اگر مشکل فعلاً وجود نداشته باشد.

چگونه کد خطای P0563 را عیب‌یابی کنیم؟

برای رفع کد خطای P0563، باید مانند یک کارآگاه حرفه‌ای عمل کنید. این خطا شوخی‌بردار نیست و تعویض بی‌مورد قطعات (مانند تعویض فوری باتری یا دینام) فقط هزینه شما را افزایش می‌دهد.

در ادامه، روند عیب‌یابی استاندارد این خطا آمده است:

قدم اول: بررسی‌های چشمی

قبل از دست زدن به هر ابزاری، با چشم سیستم را بررسی کنید:

1. پایانه‌های باتری: آیا سولفاته (رسوب سفید یا سبز)، شل یا شکسته هستند؟
2. بدنه باتری: آیا باتری باد کرده است؟ آیا نشانی از نشت اسید دارد؟
3. سیم‌کشی دینام: آیا سیم‌های متصل به دینام (به‌خصوص کابل ضخیم خروجی) محکم هستند؟ آیا روکش سیمی ذوب شده یا آسیب دیده است؟
4. اتصالات بدنه: کابل منفی باتری به شاسی و کابل اتصال موتور به شاسی را بررسی کنید. آیا تمیز و محکم هستند؟

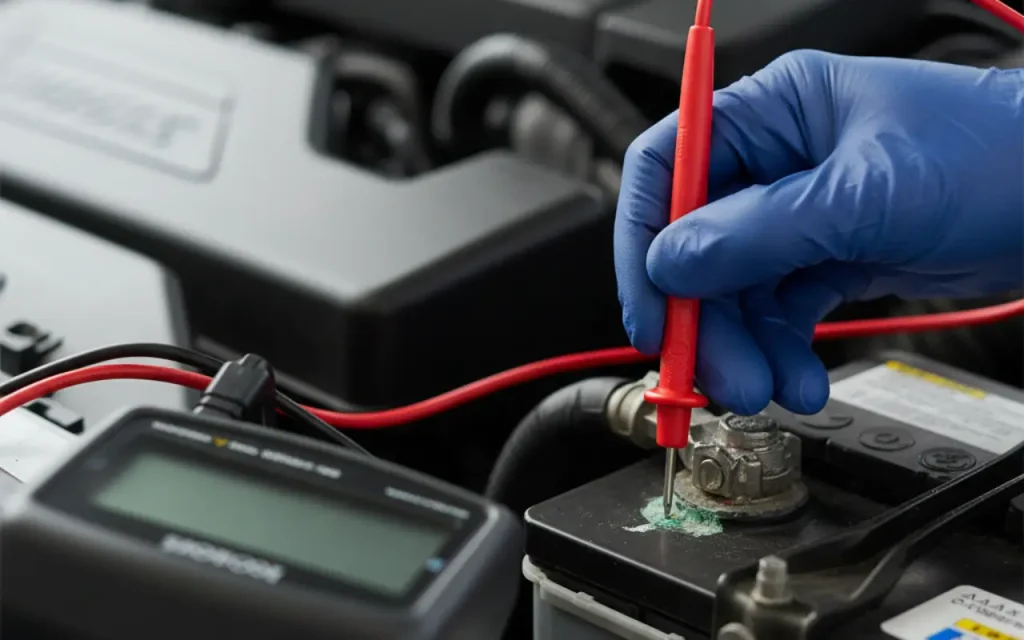

قدم دوم: تست دقیق ولتاژ با مولتی‌متر

دیاگ فقط به شما می‌گوید مشکل «ولتاژ بالا» است، اما مولتی‌متر به شما می‌گوید «چقدر» بالا است.

1. تست ولتاژ در حالت خاموش (Engine Off):
   • مولتی‌متر را روی حالت ولتاژ DC (VDC) تنظیم کنید.
   • پراب قرمز را به قطب مثبت (+) و پراب مشکی را به قطب منفی (-) باتری بزنید.
   • یک باتری سالم باید ولتاژی بین ۱۲.۴ تا ۱۲.۸ ولت را نشان دهد.
2. تست ولتاژ در حالت روشن (Engine On – Idle):
   • خودرو را روشن کنید و اجازه دهید در دور آرام کار کند.
   • دوباره ولتاژ دو سر باتری را اندازه بگیرید.
   • ولتاژ نرمال باید بین ۱۳.۸ تا ۱۴.۷ ولت باشد.
3. تست ولتاژ بحرانی (The P0563 Test):
   • اگر ولتاژ در حالت روشن بالاتر از ۱۵ ولت (مثلاً ۱۵.۵، ۱۶ یا ۱۷ ولت) باشد، شما مشکل «اورشارژ» دارید.
   • نتیجه‌گیری اولیه: به احتمال ۹۰٪ رگولاتور ولتاژ (آفتامات) خراب است.
4. تست زیر بار (Under Load):
   • در حالی که موتور روشن است، تمام مصرف‌کننده‌های سنگین (چراغ‌های جلو، کولر، گرم‌کن شیشه عقب) را روشن کنید.
   • ولتاژ نباید افت زیادی داشته باشد و همچنان باید در محدوده ۱۴ ولت باقی بماند.

قدم سوم: پاک کردن خطا و تست مجدد

گاهی خطا لحظه‌ای بوده است. با دستگاه دیاگ، کد خطای P0563 را پاک کنید. سپس خودرو را روشن کرده و چند دقیقه‌ای با آن رانندگی کنید (یا دور موتور را تا ۲۵۰۰ بالا ببرید). آیا خطا برمی‌گردد؟

• اگر برگشت: مشکل فعال (Active) است و باید به قدم چهارم بروید.
• اگر برنگشت: احتمالاً یک پرش ولتاژ لحظه‌ای بوده. فعلاً مشکلی نیست، اما سیستم شارژ را زیر نظر داشته باشید.

قدم چهارم: تست تخصصی دینام و رگولاتور

اگر تست ولتاژ در قدم دوم، عدد بالایی را نشان داد، باید دینام و رگولاتور بررسی شوند.

• در خودروهای قدیمی‌تر: آفتامات معمولاً یک قطعه قابل تعویض جداگانه روی دینام است. می‌توان آن را تعویض کرد.
• در خودروهای جدیدتر (کیا، هیوندای، چینی): رگولاتور اغلب بخشی از دینام است و کل مجموعه دینام باید تعویض (یا تعمیر تخصصی) شود.
• در خودروهای بسیار مدرن: همان‌طور که گفتیم، ECU ولتاژ را کنترل می‌کند. در این حالت، قبل از تعویض ECU گران‌قیمت، باید سیم‌کشی بین ECU و دینام (سیم‌های تحریک یا LIN/PWM) به‌دقت بررسی شود.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

قدم پنجم: بررسی دقیق سیم‌کشی

اگر ولتاژ در تست مولتی‌متر نرمال (مثلاً ۱۴.۲ ولت) بود، اما ECU همچنان خطای P0563 را ثبت می‌کند، دو حالت وجود دارد:

1. مشکل در سیم‌کشی بین دینام/باتری و ECU است (ECU ولتاژ را اشتباه می‌خواند).
2. مشکل از خود ECU است (سنسور ولتاژ داخلی ECU خراب است).

در این مرحله نیاز به بررسی مقاومت و پیوستگی (Continuity) سیم‌ها بر اساس نقشه‌های الکتریکی خودرو است.

نکته‌: «در خودروهای انژکتوری مدرن، به‌خصوص خودروهای چینی و کره‌ای (کیا و هیوندای)، عیب‌یابی خطای P0563 فقط با مولتی‌متر کافی نیست. گاهی اوقات، رگولاتور سالم است، اما سیگنال کنترلی که از ECU می‌آید (سیگنال PWM) اشتباه است.

در این حالت، تعمیرکار باید با استفاده از اسیلوسکوپ، شکل موج این سیگنال کنترلی را مشاهده کند. این دقیقاً همان سطح از تخصصی است که ما در دوره‌های آموزش برق خودرو در آکادمی کارنو مهارت به فنی‌کاران آموزش می‌دهیم. تشخیص تفاوت بین خرابی دینام و خرابی ECU، مرز بین یک تعمیرکار حرفه‌ای و یک تعویض‌کار قطعه است.»

خطرات جدی نادیده گرفتن خطای P0563

برخلاف بسیاری از کدهای خطا که شاید بتوان مدتی با آن‌ها رانندگی کرد، P0563 یک «وضعیت قرمز» است. ولتاژ بالا مانند سَم برای قطعات الکترونیکی است.

اگر این خطا را نادیده بگیرید، منتظر این عواقب باشید:

1. سوختن ECU: اولین و گران‌ترین قربانی، ECU موتور است. ECU برای ولتاژ ۱۲ تا ۱۴.۵ ولت طراحی شده. ولتاژ ۱۶ یا ۱۷ ولت، آی‌سی‌ها و خازن‌های داخلی آن را می‌سوزاند.
2. انفجار باتری: اورشارژ مداوم، باعث جوشیدن اسید، تولید گاز هیدروژن (بسیار قابل اشتعال) و در نهایت باد کردن و انفجار باتری می‌شود.
3. سوختن ماژول‌ها: تمامی ماژول‌های الکترونیکی خودرو (مانند ماژول ABS, BCM, TCU، سیستم صوتی، پشت آمپر) در معرض خطر سوختن هستند.
4. آسیب به انژکتورها و کویل‌ها: این قطعات نیز با ولتاژ بالا آسیب می‌بینند و عملکرد موتور مختل می‌شود.
5. خاموشی در جاده: در نهایت، سیستم برق به‌طور کامل از کار می‌افتد و خودرو در جاده متوقف خواهد شد.

نتیجه‌گیری

کد خطای P0563 یکی از جدی‌ترین کدهای خطای الکتریکی است که نشان‌دهنده‌ی ولتاژ بیش از حد مجاز در سیستم برق خودروی شماست. همان‌طور که دیدیم، در ۹۰ درصد موارد، این مشکل به خرابی رگولاتور ولتاژ (آفتامات دینام) برمی‌گردد، اما مشکلات سیم‌کشی، باتری یا حتی ECU نیز می‌توانند دخیل باشند.

عیب‌یابی این خطا نیازمند دقت، ابزار مناسب (حداقل یک مولتی‌متر) و دانش فنی است. هرگز با وجود این خطا به رانندگی ادامه ندهید، زیرا هزینه‌ی تعمیر ECU یا تعویض تمام ماژول‌های سوخته، بسیار سنگین‌تر از هزینه تعمیر یا تعویض یک دینام خواهد بود.

در آکادمی کارنو مهارت، ما معتقدیم که تعمیرکار حرفه‌ای، تعمیرکاری است که «علت» را پیدا می‌کند، نه اینکه صرفاً «علامت» را پاک کند. در دوره‌های تخصصی ما، از جمله دوره جامع آموزش برق خودرو و دوره‌های تخصصی برق و انژکتور خودروهای داخلی، چینی، کیا و هیوندای، شما به‌صورت کاملاً عملی، یاد می‌گیرید که چگونه با استفاده از نقشه‌خوانی، دیاگ و اسیلوسکوپ، خطاهایی مانند P0563 را در عرض چند دقیقه ریشه‌یابی کنید.

اگر می‌خواهید از یک فنی‌کار سنتی به یک متخصص الکترونیک خودرو تبدیل شوید و درآمد خود را افزایش دهید، جای شما در آکادمی کارنو مهارت خالی است.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

برای مشاهده سرفصل دوره‌ها، اطلاع از تقویم آموزشی و دریافت مشاوره رایگان، همین حالا به وب‌سایت ما مراجعه کنید یا پیج اینستاگرام کارنو مهارت را دنبال نمایید تا از نکات فنی روزانه بهره‌مند شوید.

سوالات متداول

۱. آیا کد خطای P0563 خودش پاک می‌شود؟

خیر. اگر مشکل سخت‌افزاری (مانند خرابی آفتامات) وجود داشته باشد، خطا تا زمان رفع کامل مشکل باقی می‌ماند. حتی اگر لحظه‌ای بوده باشد، کد آن در حافظه ECU ذخیره می‌شود تا تعمیرکار آن را بررسی کند.

۲. آیا باتری خراب می‌تواند باعث کد P0563 شود؟

بله. اگرچه باتری خراب معمولاً باعث افت ولتاژ (P0562) می‌شود، اما باتری‌ای که اتصال کوتاه داخلی دارد یا به‌شدت سولفاته شده، نمی‌تواند ولتاژ دینام را تثبیت کند و این امر می‌تواند منجر به ثبت خطای P0563 شود.

۳. هزینه رفع خطای P0563 چقدر است؟

هزینه بستگی به علت آن دارد. اگر مشکل فقط شل بودن یک اتصال بدنه باشد، هزینه تقریباً صفر است. اگر نیاز به تعویض آفتامات باشد، هزینه متوسط است. اما اگر کل دینام نیاز به تعویض داشته باشد (مخصوصاً در خودروهای وارداتی)، هزینه بیشتر خواهد بود. گران‌ترین حالت، سوختن ECU به دلیل نادیده گرفتن این خطاست.

۴. تفاوت بین کد P0562 و P0563 چیست؟

این دو کد، دو روی یک سکه هستند:

• کد خطای P0562: ولتاژ سیستم «بسیار پایین» است (مثلاً زیر ۱۱ ولت). معمولاً به دلیل خرابی دینام (شارژ نکردن)، باتری مرده یا سیم‌کشی ضعیف رخ می‌دهد.
• کد خطای P0563: ولتاژ سیستم «بسیار بالا» است (مثلاً بالای ۱۵.۵ ولت). معمولاً به دلیل خرابی رگولاتور ولتاژ (اورشارژ) رخ می‌دهد.
