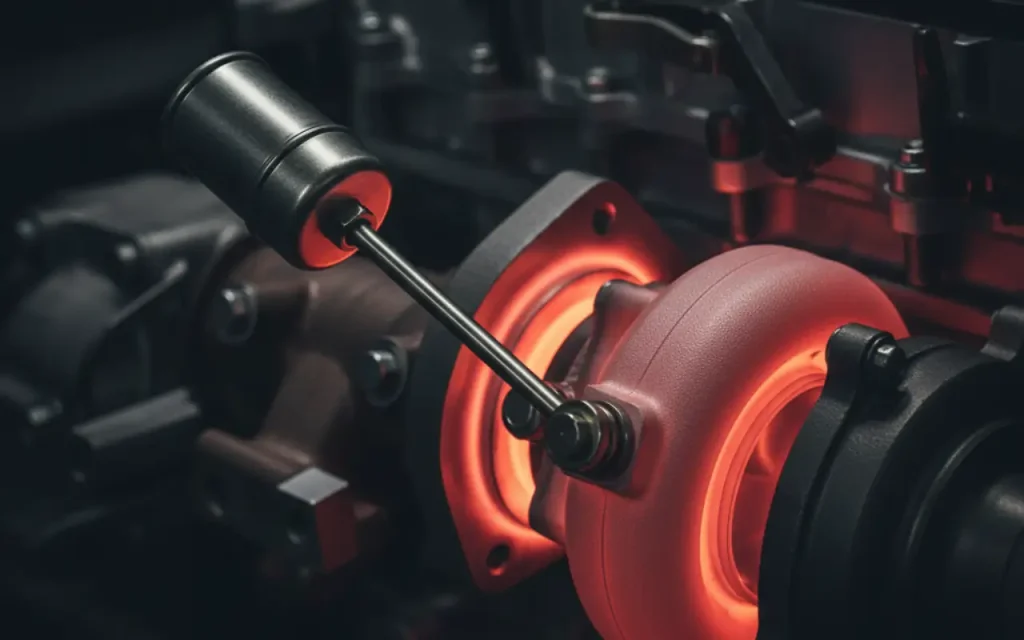

وست گیت (Wastegate) چیست؟

صدای سوت توربوشارژر برای هر مکانیک و ماشین‌بازی، نوای دلنشینی است؛ اما این قطعه‌ی مهندسی شگفت‌ا‌نگیز که هوا را با فشار به داخل موتور می‌دمد، بدون یک «نگهبان» فداکار، می‌تواند به‌سرعت تبدیل به یک کابوس و عامل تخریب موتور شود. این نگهبان، وست گیت (Wastegate) نام دارد.

در دنیای خودروهای مجهز به سیستم پرخوران (توربوشارژر)، کنترل دقیق فشار بوست (Boost) همه‌چیز است. اگر این فشار بیش از حد مجاز بالا برود، پدیده‌ی مخرب «اور بوست» (Overboost) رخ می‌دهد که می‌تواند منجر به ناک (Knock)، آسیب به پیستون‌ها و حتی شکستگی کامل موتور شود. اینجا است که وست گیت وارد میدان می‌شود.

در این مقاله جامع، قصد داریم به شکلی تخصصی اما روان، به این سؤال کلیدی پاسخ دهیم که وست گیت چیست، چگونه کار می‌کند، انواع آن کدام‌اند و مهم‌تر از همه، چگونه علائم خرابی آن را تشخیص دهیم و آن را عیب‌یابی کنیم. اگر با سیستم‌های توربوشارژر سروکار دارید، این مقاله دقیقاً برای شما نوشته شده است.

چرا به وست گیت نیاز داریم؟

برای درک عمیق اهمیت وست گیت، ابتدا باید یک مرور سریع بر چالش اصلی توربوشارژرها داشته باشیم.

توربوشارژر از دو بخش اصلی تشکیل شده است:

1. توربین (Turbine): در مسیر گازهای خروجی اگزوز قرار می‌گیرد.
2. کمپرسور (Compressor): در مسیر هوای ورودی به موتور قرار دارد.

این دو بخش توسط یک شفت (Shaft) به هم متصل هستند. گازهای داغ خروجی از موتور، پره‌های توربین را می‌چرخانند؛ این چرخش از طریق شفت به کمپرسور منتقل شده و کمپرسور نیز با سرعت بسیار بالا (گاهی تا ۱۵۰,۰۰۰ دور در دقیقه) هوا را فشرده کرده و به داخل سیلندرها می‌فرستد. هوای بیشتر به معنای اکسیژن بیشتر و در نتیجه، احتراق قوی‌تر و قدرت بالاتر است.

اما مشکل اینجا است: هرچه دور موتور بالاتر برود، حجم و سرعت گازهای خروجی اگزوز نیز بیشتر می‌شود. این گازهای بیشتر، توربین را سریع‌تر می‌چرخانند و توربین سریع‌تر به معنای کمپرسور سریع‌تر و در نتیجه، بوست (فشار هوای ورودی) بالاتر است.

این یک چرخه‌ی بازخورد مثبت (Positive Feedback Loop) خطرناک است. اگر کنترلی روی آن نباشد، دور توربو آن‌قدر بالا می‌رود که فشار بوست از حد تحمل موتور فراتر رفته و باعث پدیده‌ی «اور بوست» و تخریب آنی موتور می‌شود.

وست گیت (Wastegate) چیست و چگونه کار می‌کند؟

وست گیت (Wastegate) یا «دریچه هدررو»، دقیقاً راه‌حل مشکل بالاست. این قطعه یک سوپاپ یا دریچه‌ی بای‌پس (Bypass Valve) است که در مسیر گازهای اگزوز قبل از رسیدن به پره‌های توربین قرار می‌گیرد.

وظیفه وست گیت: کنترل حداکثر سرعت توربین و در نتیجه، کنترل حداکثر فشار بوست تولیدی.

مکانیزم عملکرد به زبان ساده

عملکرد وست گیت بر اساس یک تعادل فشار ساده (در مدل‌های مکانیکی) یا فرمان مستقیم (در مدل‌های الکترونیکی) استوار است:

1. حالت عادی (بوست پایین): تا زمانی که فشار بوست به حد تنظیم‌شده نرسیده است، دریچه‌ی وست گیت کاملاً بسته است. تمام گازهای خروجی اگزوز مجبور هستند از مسیر توربین عبور کنند، آن را بچرخانند و بوست تولید کنند.
2. رسیدن به حداکثر بوست: فشار بوست تولیدشده توسط کمپرسور، از طریق یک شلنگ به اکچویتور (Actuator) یا عملگر وست گیت منتقل می‌شود.
3. باز شدن دریچه: داخل اکچویتور، یک دیافراگم و یک فنر با ضریب سختی مشخص وجود دارد. وقتی فشار بوست آن‌قدر قوی شود که بتواند بر نیروی فنر غلبه کند، دیافراگم را به عقب می‌راند.
4. بای‌پس شدن گازها: این حرکت دیافراگم، از طریق یک میله، دریچه‌ی وست گیت را باز می‌کند.
5. کنترل سرعت: با باز شدن دریچه، بخشی از گازهای داغ اگزوز، به‌جای عبور از توربین، از این مسیر میان‌بر (بای‌پس) عبور کرده و مستقیماً وارد لوله اگزوز (Downpipe) می‌شوند.
6. تثبیت بوست: چون گاز کمتری به توربین می‌رسد، سرعت چرخش آن کاهش یافته یا حداقل از حد مشخصی بالاتر نمی‌رود. این امر باعث می‌شود فشار بوست در همان سطح تنظیم‌شده (مثلاً 1 بار) ثابت بماند.

نکته کلیدی: وست گیت با «تلف کردن» یا «هدر دادن» بخشی از انرژی گازهای اگزوز، سرعت توربو را کنترل می‌کند. این دقیقاً مانند باز کردن یک شیر اطمینان در دیگ بخار است تا از انفجار آن جلوگیری شود.

انواع وست گیت؛ آشنایی با مدل‌های داخلی و خارجی

وست گیت‌ها بر اساس محل قرارگیری و ساختارشان به دو دسته‌ی اصلی تقسیم می‌شوند که درک تفاوت آن‌ها برای هر تعمیرکاری ضروری است.

1. وست گیت داخلی (Internal Wastegate – IWG)

این مدل، رایج‌ترین نوع وست گیت در خودروهای تولید انبوه (OEM) از جمله اکثر خودروهای داخلی، چینی، کیا و هیوندای مجهز به توربوشارژر است.

• ساختار: در این مدل، دریچه وست گیت و مسیر بای‌پس، مستقیماً داخل پوسته چدنی توربین (Turbine Housing) تعبیه شده‌اند. اکچویتور نیز معمولاً با یک براکت روی پوسته کمپرسور نصب می‌شود و میله‌ی آن مستقیماً به اهرم دریچه متصل است.
• مزایا:
  • کم‌هزینه: طراحی یکپارچه، هزینه تولید را کاهش می‌دهد.
  • فشرده و ساده: نیاز به لوله‌کشی اضافی در منیفولد دود ندارد و فضای کمتری اشغال می‌کند.
  • راه‌اندازی آسان: نصب و نگهداری آن ساده‌تر است.
• معایب:
  • کنترل محدود: به دلیل کوچک بودن دریچه و مسیر بای‌پس، در بوست‌های بسیار بالا ممکن است توانایی تخلیه‌ی کامل گازها را نداشته باشد (پدیده‌ی Boost Creep).
  • حساسیت به حرارت: قرارگیری دائمی در معرض حرارت شدید پوسته توربین، عمر اکچویتور و دیافراگم را کاهش می‌دهد.

2. وست گیت خارجی (External Wastegate – EWG)

این نوع وست گیت معمولاً در کاربردهای افترمارکت، تیونینگ سنگین و خودروهای مسابقه‌ای استفاده می‌شود، اگرچه برخی خودروهای عملکرد بالای استاندارد نیز از آن بهره می‌برند.

• ساختار: وست گیت خارجی یک قطعه‌ی کاملاً مجزا است که روی منیفولد دود (Exhaust Manifold) و قبل از ورودی توربین نصب می‌شود. منیفولد باید دارای یک خروجی مجزا برای نصب این قطعه باشد.
• مزایا:
  • کنترل دقیق بوست: به دلیل داشتن دریچه و مسیر تخلیه بسیار بزرگ‌تر، می‌تواند حجم عظیمی از گازهای اگزوز را به‌سرعت تخلیه کند و کنترل بسیار دقیقی بر بوست، حتی در فشارهای بسیار بالا، فراهم می‌کند.
  • کاهش فشار برگشتی: با جداسازی کامل جریان گاز بای‌پس از جریان اصلی توربین، فشار برگشتی اگزوز را کاهش داده و به بازدهی توربو کمک می‌کند.
  • قابلیت تنظیم: تعویض فنر داخل آن برای تغییر سطح بوست پایه بسیار آسان‌تر است.
• معایب:
  • هزینه بالا: هم خود قطعه گران‌تر است و هم نیاز به منیفولد سفارشی دارد.
  • پیچیدگی نصب: نیاز به فضای بیشتر و لوله‌کشی اضافی دارد.
  • صدا: گازهای تخلیه‌شده از وست گیت خارجی یا به اتمسفر رها می‌شوند (که صدای بسیار ناهنجار و بلندی ایجاد می‌کند و به آن Screamer Pipe می‌گویند) یا باید با لوله‌کشی مجدد به سیستم اگزوز بازگردانده شوند.

3. نسل جدید: وست گیت برقی (Electronic Wastegate)

در خودروهای مدرن، اکچویتورهای پنوماتیکی (بادی) که با فشار بوست و نیروی فنر کار می‌کردند، در حال جایگزینی با وست گیت‌های برقی هستند. در این سیستم، به‌جای اکچویتور بادی، یک موتور پله‌ای (Stepper Motor) یا یک شیر برقی (سلونوئید) دقیق، مستقیماً توسط ECU (کامپیوتر موتور) کنترل می‌شود.

ECU با دریافت اطلاعات از سنسورهای مختلف (مانند سنسور مپ، سنسور دور موتور و…)، تصمیم می‌گیرد که دریچه وست گیت دقیقاً چقدر و در چه زمانی باز شود.

• مزیت بزرگ: این سیستم بسیار سریع‌تر، دقیق‌تر و هوشمندتر عمل می‌کند. ECU می‌تواند بوست را به‌صورت دینامیک و بر اساس نیاز لحظه‌ای راننده و شرایط موتور تنظیم کند، نه اینکه صرفاً منتظر رسیدن فشار به یک حد آستانه‌ی مکانیکی باشد. این دقت بالا، بخش مهمی از سرفصل‌های پیشرفته در آموزش برق خودرو مدرن را تشکیل می‌دهد.

علائم خرابی وست گیت

خرابی وست گیت یکی از شایع‌ترین دلایل مشکلات مربوط به سیستم توربوشارژر است. از آنجایی که این قطعه در معرض حرارت و فشار دائمی قرار دارد، مستعد خرابی است. یک تعمیرکار حرفه‌ای باید بتواند این علائم را به‌سرعت تشخیص دهد:

۱. افت شدید توان و شتاب‌گیری ضعیف (Underboost)

این شایع‌ترین علامت خرابی وست گیت است.

• علت: گیر کردن وست گیت در حالت باز (Stuck Open).
• چه اتفاقی می‌افتد؟ اگر دریچه وست گیت به دلیل شکستگی اهرم، گیر کردن لولا یا پارگی دیافراگم اکچویتور (که باعث می‌شود فنر آن را همیشه باز نگه دارد) در حالت باز گیر کند، گازهای اگزوز همیشه در حال فرار از مسیر توربین هستند.
• نتیجه: توربین هرگز به سرعت کافی برای تولید بوست مورد نظر نمی‌رسد. خودرو به‌شدت تنبل شده و احساس می‌کنید توربو از مدار خارج شده است. مصرف سوخت نیز ممکن است افزایش یابد.

۲. افزایش ناگهانی و خطرناک قدرت (Overboost)

این خطرناک‌ترین علامت خرابی وست گیت است.

• علت: گیر کردن وست گیت در حالت بسته (Stuck Closed).
• چه اتفاقی می‌افتد؟ اگر دریچه به دلیل دوده، زنگ‌زدگی یا خرابی اکچویتور در حالت بسته قفل شود، دیگر هیچ مسیر فراری برای گازهای اگزوز وجود ندارد. تمام گازها مجبورند توربین را بچرخانند.
• نتیجه: همان‌طور که در ابتدا توضیح داده شد، سرعت توربو و فشار بوست به‌صورت کنترل‌نشده‌ای افزایش می‌یابد (اور بوست). ECU موتور برای محافظت، معمولاً خودرو را به حالت «لنگ» (Limp Mode) می‌برد و چراغ چک روشن می‌شود. اگر این اتفاق در خودروهای قدیمی‌تر یا تیونینگ‌شده رخ دهد، نتیجه می‌تواند شکستن پیستون‌ها باشد.

۳. نوسان در بوست (Fluctuating/Surging Boost)

راننده احساس می‌کند که شتاب خودرو یکنواخت نیست و کم و زیاد می‌شود (گویی کسی پدال گاز را شل و سفت می‌کند).

• علت: چسبندگی متناوب دریچه یا نشتی در اکچویتور.
• چه اتفاقی می‌افتد؟ دریچه وست گیت به‌نرمی باز و بسته نمی‌شود؛ ممکن است برای لحظه‌ای گیر کند و ناگهان باز شود. یا اگر دیافراگم اکچویتور یا شلنگ‌های وکیوم آن نشتی جزئی داشته باشند، فشار بوست نمی‌تواند آن را به‌درستی کنترل کند.
• نتیجه: کنترل بوست از حالت خطی خارج شده و موتور دچار نوسان قدرت می‌شود.

۴. شنیدن صدای تق‌تق یا جغجغه (Wastegate Rattle)

این صدا معمولاً در دور آرام یا هنگام رها کردن پدال گاز از دورهای پایین شنیده می‌شود.

• علت: خلاصی یا سایش در اهرم‌بندی (Linkage) یا بوش (Bushing) دریچه.
• چه اتفاقی می‌افتد؟ به مرور زمان و در اثر حرارت، اتصالات مکانیکی بین اکچویتور و دریچه وست گیت دچار لقی می‌شوند. این لقی باعث می‌شود دریچه در جای خود بازی کند و با پالس‌های اگزوز به صدا درآید.
• نتیجه: اگرچه این مورد در ابتدا فقط یک مشکل صوتی است، اما به‌مرور زمان می‌تواند باعث سایش بیشتر و عدم آب‌بندی کامل دریچه و در نتیجه، افت بوست جزئی شود.

چگونه وست گیت را تست و عیب‌یابی کنیم؟

پس از مشاهده علائم بالا، نوبت به عیب‌یابی دقیق می‌رسد. این فرآیند بسته به نوع وست گیت (مکانیکی یا برقی) متفاوت است.

تست وست گیت پنوماتیکی (داخلی یا خارجی)

1. بررسی چشمی: ابتدا تمام شلنگ‌های وکیوم متصل به اکچویتور را بررسی کنید. به دنبال پارگی، ترک‌خوردگی یا جدا شدن شلنگ‌ها باشید.
2. بررسی اهرم‌بندی: میله‌ی اکچویتور و اهرم دریچه را به‌صورت دستی حرکت دهید (در حالت سرد بودن موتور). آیا آزادانه حرکت می‌کند یا گیرپاژ کرده است؟ آیا لقی بیش از حد دارد؟
3. تست با پمپ وکیوم/فشار دستی:
   • شلنگ وکیوم اصلی را از اکچویتور جدا کنید.
   • پمپ دستی خود را (که قابلیت ایجاد فشار و وکیوم دارد) به ورودی اکچویتور وصل کنید.
   • به‌آرامی شروع به اعمال فشار کنید (برای اکچویتورهای فشاری) یا وکیوم ایجاد کنید (برای اکچویتورهای وکیومی).
   • شما باید بتوانید حرکت میله‌ی اکچویتور را مشاهده کنید. این میله باید در یک فشار مشخص (مثلاً ۵ تا ۷ PSI) شروع به حرکت کند و به‌نرمی تا انتها باز شود.
   • اگر میله حرکت نکرد: یا اکچویتور خراب است (فنر شکسته یا دیافراگم پاره شده) یا خود دریچه گیرپاژ کرده است.
   • اگر فشار/وکیوم را نگه نداشت: دیافراگم اکچویتور سوراخ است و باید تعویض شود.

تست وست گیت برقی (Electronic)

عیب‌یابی این نوع وست گیت‌ها پیچیده‌تر است و نیاز به دانش تخصصی دارد.

1. استفاده از دستگاه دیاگ (Scan Tool):
   • اولین قدم اتصال دستگاه دیاگ و خواندن کدهای خطای ثبت‌شده در ECU است. خطاهایی مانند «Turbocharger Boost Control Position Sensor Circuit» یا «Wastegate Actuator Stuck» مستقیماً به این قطعه اشاره دارند.
2. تست عملگرها (Actuator Test):
   • بسیاری از دستگاه‌های دیاگ پیشرفته قابلیت «تست عملگرها» را دارند. شما می‌توانید از طریق دیاگ مستقیماً به وست گیت فرمان باز و بسته شدن بدهید و عملکرد آن را به‌صورت چشمی یا با شنیدن صدای موتور آن بررسی کنید.
3. بررسی سنسور موقعیت:
   • وست گیت‌های برقی معمولاً یک سنسور موقعیت (Position Sensor) دارند تا ECU دقیقاً بداند دریچه چقدر باز است. با استفاده از دیاگ، پارامترهای این سنسور را بخوانید. آیا با باز و بسته شدن دریچه، ولتاژ یا درصد گزارش‌شده به‌درستی تغییر می‌کند؟

هشدار: عیب‌یابی سیستم‌های برقی توربو در خودروهای مدرن، به‌ویژه در برندهایی مانند کیا، هیوندای و خودروهای چینی، نیازمند دانش عمیق نقشه‌خوانی و کار با تجهیزات پیشرفته است. این همان دانشی است که در دوره‌های تخصصی مانند آموزش تعمیرات خودروهای چینی در آکادمی کارنو مهارت به‌صورت عملی آموزش داده می‌شود.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

تفاوت کلیدی وست گیت (Wastegate) و بلو آف ولو (Blow-off Valve)

یک اشتباه رایج در میان تازه‌کارها، یکی دانستن وست گیت و بلو آف (BOV) است. این دو قطعه وظایف کاملاً متفاوتی دارند:

نتیجه‌گیری

همان‌طور که دیدیم، پاسخ به سؤال «وست گیت چیست؟» بسیار فراتر از معرفی یک دریچه ساده است. این قطعه، ضامن سلامت موتور توربوشارژر و عنصر کلیدی در کنترل قدرت آن است. خرابی آن می‌تواند از یک افت توان ساده تا تخریب کامل موتور را در پی داشته باشد.

درک دقیق مکانیزم‌های کنترلی مانند وست گیت، چه از نوع پنوماتیکی ساده و چه از نوع الکترونیکی پیشرفته، مرز بین یک مکانیک معمولی و یک متخصص حرفه‌ای را مشخص می‌کند. در کارنو مهارت، ما افتخار می‌کنیم که با ارائه‌ی دوره‌های فوق تخصصی، دانش فنی شما را به سطح بالاتری ارتقا می‌دهیم.

سیستم‌های پرخوران در خودروهای امروزی روزبه‌روز پیچیده‌تر می‌شوند. اگر به دنبال تسلط کامل بر این سیستم‌ها هستید، به‌ویژه در خودروهای پرتیراژ بازار، پیشنهاد می‌کنیم نگاهی به دوره‌های ما، از جمله دوره‌ جامع آموزش تعمیرات کیا و هیوندای و دیگر سرفصل‌های تخصصی ما بیندازید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

فراموش نکنید که برای دریافت نکات فنی روزانه، تحلیل سیستم‌های جدید و اطلاع از شروع دوره‌ها، صفحه اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا همه‌ی خودروهای توربوشارژر وست گیت دارند؟ بله، هر خودرویی که از توربوشارژر استفاده می‌کند، باید نوعی مکانیزم کنترل بوست داشته باشد. در ۹۹.۹ درصد موارد، این مکانیزم وست گیت است (چه داخلی و چه خارجی). بدون آن، کنترل توربو غیرممکن است.

۲. آیا وست گیت قابل تعمیر است یا باید تعویض شود؟ بستگی به نوع خرابی دارد. اگر مشکل از پارگی دیافراگم اکچویتور یا شکستگی فنر آن باشد، در بسیاری از مدل‌ها (به‌ویژه وست گیت‌های خارجی و برخی داخلی‌ها) می‌توان اکچویتور را به‌صورت مجزا تعویض کرد. اما اگر مشکل از گیرپاژ کردن خود دریچه در پوسته چدنی توربین یا سایش شدید اهرم‌بندی باشد، معمولاً تعمیر آن به‌صرفه نبوده و در وست گیت‌های داخلی، اغلب به معنای نیاز به تعویض کامل کارتریج توربو است.

۳. آیا می‌توان وست گیت را برای افزایش بوست تنظیم کرد؟ بله، اما این کار باید با دانش کامل و تجهیزات مانیتورینگ (مانند سنسور وایدبند و گیج بوست) انجام شود. در وست گیت‌های مکانیکی، این کار با سفت کردن میله اکچویتور (افزایش Preload روی فنر) یا استفاده از بوست کنترلر انجام می‌شود. در وست گیت‌های برقی، این کار صرفاً از طریق ریمپ ECU امکان‌پذیر است. تنظیم خودسرانه و بیش از حد می‌تواند به‌سرعت به موتور آسیب بزند.

۴. صدای «جغجغه» وست گیت (Rattle) خطرناک است؟ در مراحل اولیه، بیشتر یک مزاحمت صوتی است. اما این صدا نشان‌دهنده‌ی لقی و سایش است. اگر این لقی بیش از حد شود، دریچه دیگر به‌خوبی آب‌بندی نمی‌شود و خودرو دچار افت بوست دائمی و جزئی خواهد شد که بر عملکرد و مصرف سوخت تأثیر منفی می‌گذارد.
