رادار TSR چیست؟

فناوری‌های نوین در صنعت خودرو به‌سرعت در حال پیشرفت هستند و سیستم‌های ADAS امروزه به بخش جدایی‌ناپذیر اتومبیل‌های مدرن، به‌خصوص در مدل‌های چینی، کیا و هیوندای تبدیل شده‌اند. یکی از مهم‌ترین این سیستم‌ها، رادار TSR (Traffic Sign Recognition) یا همان سیستم تشخیص علائم ترافیکی است. این سیستم با استفاده از دوربین‌ها و رادارهای پیشرفته، وظیفه شناسایی و نمایش تابلوهای راهنمایی و رانندگی، به‌ویژه تابلوهای محدودیت سرعت را به عهده دارد.

اما درست مانند هر فناوری دیگری، سیستم رادار TSR نیز ممکن است دچار خطا شود و مشکلاتی را برای راننده و مالک خودرو ایجاد کند. به‌عنوان یک فنی‌کار متخصص و کسی که به دنبال یادگیری عمیق در زمینه برق و انژکتور خودرو است، درک کامل عملکرد، دلایل خطا و روش‌های صحیح عیب‌یابی و کالیبراسیون این رادارها ضروری است.

در این مقاله تخصصی، قصد داریم به‌طور جامع به موضوع خطای رادار TSR بپردازیم؛ از تعریف و نحوه عملکرد گرفته تا روش‌های پیشرفته تعمیر و کالیبراسیون آن‌ها، تا شما را به متخصصی در این حوزه تبدیل کنیم.

سنسور TSR دقیقاً چه کار می‌کند؟

سیستم TSR، که گاهی با نام‌های دیگری همچون RSR یا RSA نیز شناخته می‌شود، با هدف افزایش ایمنی و کاهش خطاهای ناشی از عدم توجه راننده به تابلوهای ترافیکی توسعه یافته است. در حقیقت، رادار TSR شامل یک دوربین پیشرفته است که پشت آینه وسط یا در بالای شیشه جلو نصب می‌شود و به‌صورت مداوم، محیط اطراف و جاده را اسکن می‌کند.

این دوربین تصاویر را به واحد ECU رادار ارسال می‌کند. ECU با استفاده از الگوریتم‌های پیچیده پردازش تصویر، شکل، رنگ و اعداد موجود بر روی تابلوها را تحلیل کرده و در کسری از ثانیه، علامت شناسایی‌شده را در صفحه کیلومتر یا نمایشگر مرکزی خودرو به نمایش درمی‌آورد.

اما رادار TSR تنها یک دوربین نیست؛ در برخی خودروهای پیشرفته، ترکیب اطلاعات راداری (مانند رادارهای فاصله) و تصویربرداری برای دقت بیشتر در نظر گرفته می‌شود. این ترکیب اطلاعات است که باعث می‌شود سیستم بتواند در شرایط مختلف آب و هوایی و نوری، تشخیص دقیق‌تری داشته باشد.

اجزای کلیدی سیستم تشخیص علائم ترافیکی

• دوربین جلو (Front Camera): بخش اصلی برای ثبت تصاویر تابلوها.
• ECU رادار (Control Unit): مغز متفکر سیستم که وظیفه پردازش تصویر و اعمال الگوریتم‌ها را دارد.
• شبکه CAN Bus: مسیر ارتباطی برای ارسال اطلاعات تابلوها به سایر یونیت‌های خودرو (مانند یونیت نمایشگر و کیلومتر).
• سنسورهای جانبی: در برخی مدل‌ها برای تأیید صحت اطلاعات و شرایط محیطی (مانند سنسور باران و نور).

چرا خطای رادار TSR رخ می‌دهد؟

درک دلایل بروز خطا، اولین قدم برای یک عیب‌یابی موفق است. یک فنی‌کار حرفه‌ای باید فراتر از پاک‌کردن کد خطا عمل کند و ریشه مشکل را بیابد. خطای رادار TSR معمولاً به دلایل زیر رخ می‌دهد:

دلایل محیطی و خارجی

1. آلودگی شیشه جلو: رایج‌ترین دلیل است. گردوغبار، برف، یخ یا گل‌ولای روی شیشه جلو دقیقاً در منطقه دید دوربین رادار، عملکرد آن را مختل می‌کند.
2. نور شدید خورشید یا نوردهی نامناسب: بازتاب نور شدید یا تاریکی زیاد ممکن است باعث شود دوربین نتواند تابلو را به‌درستی تشخیص دهد.
3. خرابی فیزیکی یا ضربه: تصادف‌های جزئی یا سنگ‌خوردگی شیشه در ناحیه نصب دوربین، می‌تواند باعث جابه‌جایی یا آسیب به سنسور شود.
4. تابلوهای نامعتبر یا پوشیده: اگر تابلوها کثیف، مخدوش، یا توسط شاخ‌وبرگ درختان پوشانده شده باشند، رادار آن‌ها را نادیده می‌گیرد و خطا نمی‌دهد، اما عملکرد صحیح را نیز نخواهد داشت.

دلایل نرم‌افزاری و سخت‌افزاری تخصصی

1. عدم کالیبراسیون صحیح: بعد از تعویض شیشه جلو یا باز کردن دوربین رادار، اگر کالیبراسیون مجدد انجام نشود، زاویه دید دوربین تغییر کرده و سیستم دچار خطا می‌شود. این مورد تخصصی‌ترین بخش آموزش تعمیر رادار تابلوخوان است.
2. اختلال در شبکه CAN: هرگونه اشکال در ارتباط بین ECU رادار و سایر یونیت‌های خودرو (مانند یونیت ترمز ABS یا گیربکس) که اطلاعات سرعت یا زاویه فرمان را تأمین می‌کنند، می‌تواند باعث خطای عملکرد شود.
3. نقص سخت‌افزاری ECU رادار: این مورد نادر است، اما خرابی قطعات داخلی یا سوختن آی‌سی‌های ECU رادار می‌تواند منجر به خطای دائمی شود.

هشدار: همیشه قبل از هرگونه عیب‌یابی نرم‌افزاری، از تمیز بودن کامل شیشه جلو در ناحیه دوربین و اتصال محکم سوکت‌های مربوطه اطمینان حاصل کنید. نادیده‌گرفتن این مراحل ساده، باعث هدر رفتن وقت و انرژی شما خواهد شد.

روش‌های عیب‌یابی و رفع مشکل رادار TSR

فنی‌کاران پیشرفته، ابتدا از روش‌های غیرتهاجمی و سپس از ابزارهای تخصصی برای رفع خطای رادار TSR استفاده می‌کنند.

مرحله ۱: بررسی فیزیکی و اولیه

1. بازرسی شیشه و نصب: بررسی کنید که شیشه جلو در ناحیه نصب دوربین (معمولاً بالای آینه) شکستگی یا خط‌وخشی نداشته باشد و دوربین به‌درستی در جای خود نصب شده باشد.
2. تمیزکاری دقیق: با یک پارچه میکروفیبر تمیز و بدون پرز، سطح بیرونی و داخلی شیشه مقابل دوربین را کاملاً تمیز کنید.
3. بررسی ولتاژ و فیوز: از سلامت فیوز مربوط به رادار و رسیدن ولتاژ صحیح به یونیت کنترل آن اطمینان حاصل کنید.

مرحله ۲: خواندن کدهای خطا با دستگاه دیاگ

به کمک دستگاه دیاگ تخصصی (مانند G-Scan یا Autel)، وارد یونیت رادار TSR (یا یونیت ADAS) شوید. کدهای خطای موجود را بخوانید. کدهایی مانند “Missing Calibration” (نیاز به کالیبراسیون) یا “Communication Error” (خطای ارتباطی) مستقیماً به سمت راه‌حل هدایتتان می‌کنند.

مرحله ۳: فرآیند تخصصی کالیبراسیون رادار

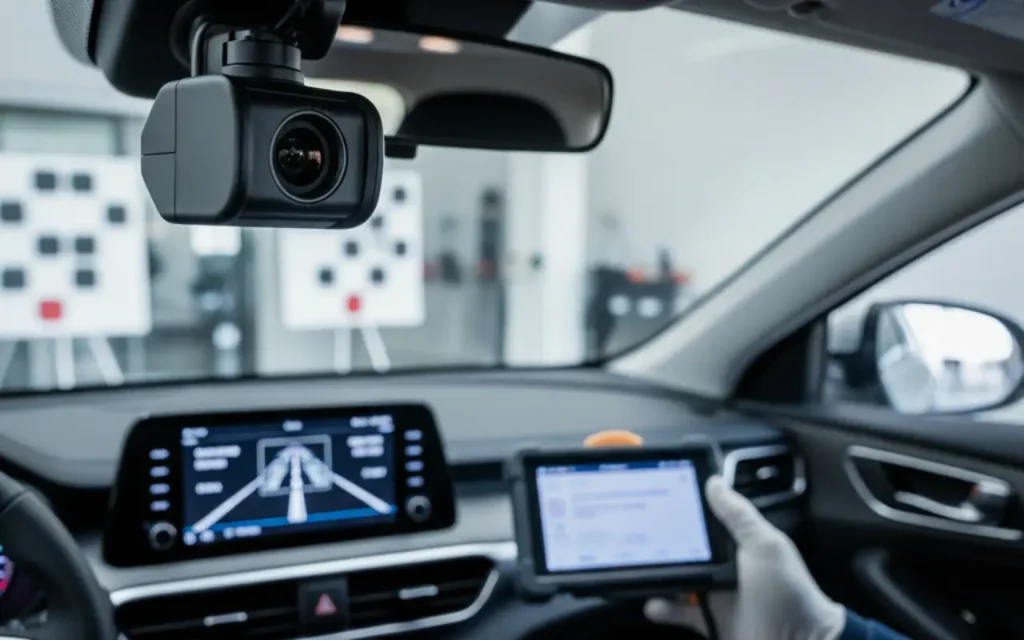

یکی از بزرگ‌ترین چالش‌های فنی‌کاران در مواجهه با خطای رادار TSR، بحث کالیبراسیون است. کالیبراسیون، به معنی تنظیم مجدد زاویه دید و دقت رادار نسبت به جاده و استاندارد کارخانه است.

• زمان کالیبراسیون: حتماً بعد از هر تعویض شیشه، ضربه شدید، یا تغییر ارتفاع خودرو (مانند اسپرت کردن) باید کالیبراسیون انجام شود.
• ابزار مورد نیاز: کالیبراسیون رادار نیازمند ابزارهای کالیبراسیون خاص (Target) و دستگاه دیاگ مجهز به نرم‌افزار کالیبراسیون است.
• روش کالیبراسیون: معمولاً به دو صورت استاتیک (در حالت سکون و با استفاده از تارگت‌های فیزیکی) یا دینامیک (در حین رانندگی با شرایط خاص سرعت و جاده) انجام می‌شود.
