شیر برقی کلاچ چیست؟

آیا تا به حال با خودرویی مواجه شده‌اید که هنگام تعویض دنده «لگد» می‌زند یا اصطلاحاً «تقه» دارد؟ یا شاید خودرو گاز هرز می‌خورد اما به‌درستی شتاب نمی‌گیرد؟ این‌ها می‌توانند نشانه‌هایی از یک مشکل رایج اما حیاتی در سیستم انتقال قدرت باشند: خرابی شیر برقی کلاچ.

در دنیای پیچیده گیربکس‌های اتوماتیک و نیمه‌اتوماتیک امروزی، قطعات الکترونیکی و هیدرولیکی نقش فرمانده را بازی می‌کنند. شیر برقی کلاچ (Clutch Solenoid Valve) یکی از آن قطعات حیاتی است که مانند یک رگولاتور دقیق، جریان روغن هیدرولیک به سمت کلاچ‌ها را کنترل می‌کند. درک نادرست از عملکرد یا عیب‌یابی اشتباه این قطعه می‌تواند منجر به هزینه‌های سنگین تعویض گیربکس شود.

اما نگران نباشید. در این مقاله جامع، ما به اعماق این قطعه الکترومکانیکی نفوذ می‌کنیم. از وظایف دقیق آن گرفته تا شایع‌ترین علائم خرابی و از همه مهم‌تر، روش‌های اصولی تست و عیب‌یابی آن را با هم بررسی خواهیم کرد. اگر شما یک تعمیرکار خودرو هستید، این مقاله دانش فنی شما را به‌روز می‌کند.

شیر برقی کلاچ دقیقاً چیست و چه وظیفه‌ای دارد؟

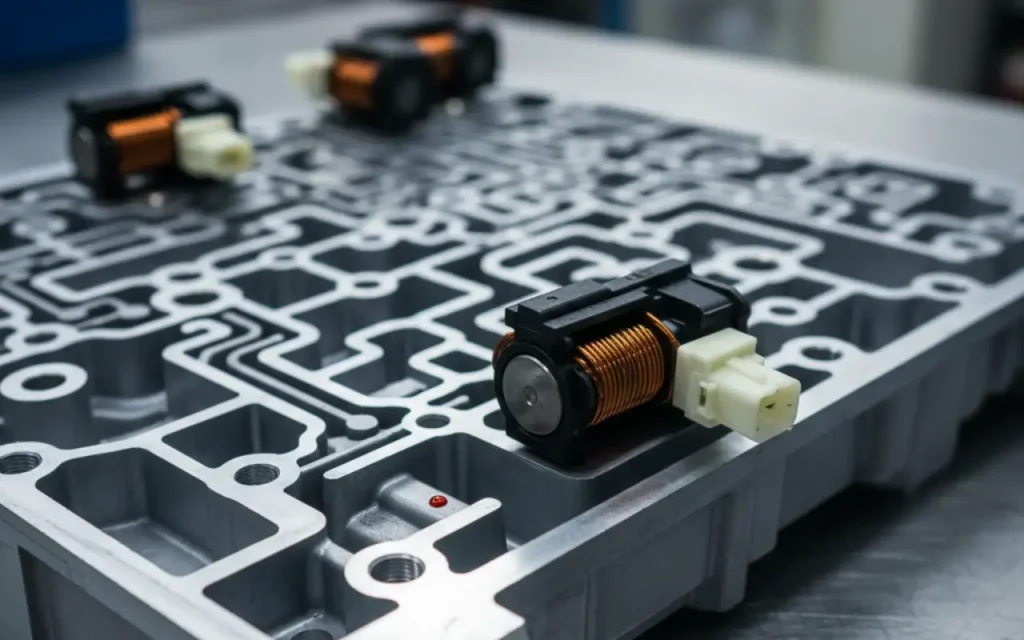

تصور کنید شیر برقی کلاچ مانند یک کلید برق بسیار هوشمند و دقیق برای جریان روغن گیربکس است. این قطعه در واقع یک شیر الکترومکانیکی است که بر اساس فرمان‌های الکتریکی دریافتی از واحد کنترل گیربکس (TCU یا TCM)، مسیر عبور روغن هیدرولیک (واسکازین) به سمت پک کلاچ‌ها را باز یا بسته می‌کند.

وظیفه اصلی این شیر، مدیریت فشار هیدرولیک است.

در یک گیربکس اتوماتیک، تعویض دنده با درگیر و آزاد شدن مجموعه‌ای از کلاچ‌ها (Clutch Packs) اتفاق می‌افتد. این درگیری و آزادسازی، نیازمند فشار دقیق روغن است.

1. دریافت سیگنال: TCU (مغز گیربکس) بر اساس پارامترهایی مانند سرعت خودرو، دور موتور و وضعیت پدال گاز، تصمیم به تعویض دنده می‌گیرد.
2. ارسال فرمان: TCU یک سیگنال الکتریکی (معمولاً PWM یا مدولاسیون عرض پالس) به شیر برقی مربوطه ارسال می‌کند.
3. عملکرد شیر برقی: شیر برقی متناسب با این سیگنال، مسیر روغن را باز می‌کند و اجازه می‌دهد فشار روغن به کلاچ مورد نظر برسد.
4. نتیجه: کلاچ درگیر یا آزاد می‌شود و دنده به‌نرمی تعویض می‌گردد.

بنابراین، هرگونه اختلال در عملکرد این قطعه کوچک، مستقیماً منجر به اختلال در فرایند تعویض دنده و کیفیت رانندگی می‌شود.

دلایل اصلی خرابی شیر برقی کلاچ

خرابی شیر برقی کلاچ یک‌شبه اتفاق نمی‌افتد. معمولاً مجموعه‌ای از عوامل دست به دست هم می‌دهند تا این قطعه حساس از کار بیفتد. آشنایی با این دلایل به شما کمک می‌کند تا در عیب‌یابی، مستقیم به سراغ ریشه مشکل بروید.

۱. آلودگی و کثیفی روغن گیربکس

این شایع‌ترین دلیل خرابی است. روغن گیربکس به مرور زمان خواص خود را از دست می‌دهد و با براده‌های فلزی بسیار ریز (ناشی از سایش چرخ‌دنده‌ها و کلاچ‌ها) آلوده می‌شود. این ذرات معلق می‌توانند:

• در مجاری بسیار باریک شیر برقی گیر کنند.
• باعث چسبندگی یا «گیرپاژ» کردن اسپول (Spool) داخلی شیر شوند.
• مانع از باز و بسته شدن صحیح شیر و تنظیم دقیق فشار شوند.

۲. مشکلات الکتریکی و سیم‌کشی

شیر برقی، همان‌طور که از نامش پیداست، با برق کار می‌کند. هرگونه مشکل در مسیر تغذیه آن می‌تواند عملکردش را مختل کند:

• اتصال کوتاه یا قطعی در سیم‌پیچ داخلی: گرمای بیش از حد یا فرسودگی می‌تواند باعث سوختن سیم‌پیچ داخلی (بوبین) شود.
• اتصالات ضعیف یا سولفاته: نفوذ آب یا رطوبت به کانکتور شیر برقی، باعث ایجاد مقاومت اضافی یا قطعی کامل در مدار می‌شود.
• مشکلات در TCU: گاهی اوقات خود شیر برقی سالم است، اما فرمانی که از TCU دریافت می‌کند، اشتباه است.

۳. فرسودگی مکانیکی و استهلاک

شیر برقی کلاچ یک قطعه مکانیکی متحرک است که در هر تعویض دنده، بارها و بارها فعال می‌شود. این کارکرد مداوم به مرور زمان باعث سایش قطعات داخلی آن، ضعیف شدن فنرهای برگشتی یا ایجاد نشتی داخلی در شیر می‌شود.

۴. گرمای بیش از حد (Overheating)

رانندگی پرفشار، بکسل کردن بارهای سنگین، یا خرابی در سیستم خنک‌کننده گیربکس (رادیاتور روغن)، دمای روغن را به شدت بالا می‌برد. این دمای بالا، هم روغن را تخریب می‌کند و هم به سیم‌پیچ‌ها و اورینگ‌های (O-rings) داخلی شیر برقی آسیب جدی می‌زند.

مهم‌ترین علائم خرابی شیر برقی کلاچ

زمانی که شیر برقی کلاچ دچار مشکل می‌شود، گیربکس نمی‌تواند فشار لازم برای درگیری نرم کلاچ‌ها را فراهم کند. این مشکل خود را در قالب نشانه‌های زیر بروز می‌دهد:

۱. تاخیر یا ضربه (لگد زدن) هنگام تعویض دنده

این واضح‌ترین نشانه است. وقتی شیر برقی نتواند فشار را به‌موقع و به‌اندازه کافی تنظیم کند، کلاچ یا با تاخیر زیاد (باعث گاز هرز) یا به صورت ناگهانی (باعث ضربه یا تقه) درگیر می‌شود. این مشکل مخصوصاً در شروع حرکت (از P به D یا R) یا در تعویض دنده‌های ۱ به ۲ مشهودتر است.

۲. گاز هرز خوردن خودرو (لغزش کلاچ)

اگر شیر برقی نتواند فشار کافی را برای درگیر نگه داشتن کلاچ فراهم کند، کلاچ شروع به لغزش (Slipping) می‌کند. در این حالت، راننده پدال گاز را فشار می‌دهد، دور موتور بالا می‌رود، اما خودرو به همان نسبت شتاب نمی‌گیرد (شبیه به حالتی که در گیربکس دستی، کلاچ تمام شده باشد).

۳. گیر کردن گیربکس در یک دنده

در صورت بروز خطای جدی در سیستم هیدرولیک، TCU برای جلوگیری از آسیب بیشتر به گیربکس، آن را در یک دنده خاص (معمولاً دنده ۳ یا ۲) قفل می‌کند. این حالت که به «Limp Mode» معروف است، اغلب با خرابی شیرهای برقی در ارتباط است.

۴. روشن شدن چراغ چک یا چراغ گیربکس

TCU به طور مداوم مقاومت الکتریکی و عملکرد شیرهای برقی را پایش می‌کند. در صورت تشخیص هرگونه مغایرت (مانند اتصال کوتاه، مدار باز یا عملکرد خارج از محدوده)، بلافاصله کد خطا (DTC) ثبت کرده و چراغ چک موتور یا چراغ هشدار گیربکس (علامت چرخ‌دنده) را روشن می‌کند.

۵. عدم درگیری کلاچ (خودرو حرکت نمی‌کند)

در موارد حاد، اگر شیر برقی اصلی کلاچ (مثلاً در گیربکس‌های دوکلاچه) به طور کامل از کار بیفتد یا در حالت بسته گیر کند، هیچ فشاری به کلاچ‌ها نمی‌رسد و خودرو با وجود قرار دادن در دنده (D یا R) اصلاً حرکت نمی‌کند، گویی در حالت خلاص (N) قرار دارد.

⚠️ نکته مهم: نادیده گرفتن علائم خرابی شیر برقی کلاچ، عواقب سنگینی دارد. ادامه رانندگی با گیربکسی که تقه می‌زند یا لغزش دارد، به سرعت باعث سوختن صفحات کلاچ، داغ شدن بیش از حد روغن و در نهایت، تخریب کامل گیربکس می‌شود. هزینه‌ی تعویض یک شیر برقی، کسری از هزینه تعمیر کامل گیربکس است.

چگونه شیر برقی کلاچ را تست و عیب‌یابی کنیم؟

عیب‌یابی شیر برقی کلاچ یک فرایند چند مرحله‌ای است که نیاز به دقت و ابزار مناسب دارد. صرفاً اتکا به کدهای خطا کافی نیست؛ باید سلامت قطعه را به صورت عملی نیز سنجید.

مرحله ۱: بررسی اولیه و خواندن کدهای خطا (DTC)

اولین قدم همیشه اتصال دستگاه دیاگ و خواندن کدهای خطای ثبت‌شده در TCU است. کدهایی مانند:

• P07A3 (Torque Converter Clutch Solenoid Circuit)
• P0741 (TCC Solenoid Performance or Stuck Off)
• P0750 (Shift Solenoid ‘A’ Malfunction)

این کدها سرنخ اولیه را به شما می‌دهند که مشکل الکتریکی است یا مکانیکی (عملکردی).

مرحله ۲: تست مقاومت شیر برقی

شیرهای برقی دارای یک سیم‌پیچ داخلی هستند که مقاومت مشخصی دارد.

1. کانکتور شیر برقی را (معمولاً روی بلوک هیدرولیک یا همان «ساعت گیربکس») پیدا و جدا کنید.
2. مولتی‌متر را در حالت اُهم (Ω) قرار دهید.
3. پراپ‌های مولتی‌متر را به دو پین ورودی شیر برقی متصل کنید.
4. مقدار مقاومت خوانده‌شده را با مقادیر استاندارد آن خودرو (که در نقشه‌های فنی موجود است) مقایسه کنید.
   • مقاومت بی‌نهایت (OL): نشان‌دهنده قطعی در سیم‌پیچ است (شیر برقی سوخته).
   • مقاومت صفر یا خیلی کم: نشان‌دهنده اتصال کوتاه در سیم‌پیچ است.
   • مقاومت خارج از محدوده استاندارد: نشان‌دهنده ضعف یا شروع خرابی است.

مرحله ۳: تست عملکردی

این تست نشان می‌دهد که آیا شیر برقی به صورت مکانیکی «گیر» کرده است یا خیر.

1. شیر برقی را (در صورت امکان) از روی بلوک هیدرولیک باز کنید.
2. با استفاده از یک منبع تغذیه ۱۲ ولت (یا باتری خودرو با رعایت احتیاط)، به پین‌های آن ولتاژ اعمال کنید.
3. در هنگام اعمال ولتاژ، باید صدای واضح «کلیک» (صدای باز و بسته شدن اسپول داخلی) شنیده شود.
4. عدم شنیدن صدا یا صدای ضعیف، نشانه گیرپاژ مکانیکی است. (گاهی می‌توان با شستشو با اسپری مخصوص این مشکل را حل کرد، اما اغلب نیاز به تعویض است).

مرحله ۴: بررسی سیم‌کشی و اتصالات

هرگز خود قطعه را به تنهایی مقصر ندانید. مسیر سیم‌کشی از TCU تا شیر برقی را به دقت بررسی کنید. کانکتورها را از نظر سولفاتگی، شکستگی پین‌ها یا نفوذ روغن (که باعث اختلال در اتصال می‌شود) بازبینی کنید.

عیب‌یابی دقیق سیستم‌های انتقال قدرت، فراتر از تست یک شیر برقی ساده است. این کار نیازمند درک عمیق از نقشه‌های سیم‌کشی، تحلیل داده‌های پارامتری (Data Stream) و تسلط بر اصول هیدرولیک است.

در دوره‌های تخصصی آموزش برق خودرو در آکادمی کارنو مهارت، ما به شما یاد می‌دهیم که چگونه مانند یک متخصص واقعی، ریشه مشکلات پیچیده گیربکس‌های اتوماتیک را پیدا کنید.

تعمیر یا تعویض شیر برقی کلاچ؟ کدام به‌صرفه است؟

این سوالی است که بسیاری از مشتریان می‌پرسند. پاسخ به نوع خرابی بستگی دارد:

• چه زمانی تعمیر امکان‌پذیر است؟ اگر مشکل صرفاً به دلیل کثیفی و آلودگی روغن باشد و شیر برقی از نظر الکتریکی سالم باشد (تست مقاومت را پاس کند)، گاهی اوقات می‌توان با باز کردن بلوک هیدرولیک و شستشوی دقیق شیرهای برقی با مواد مخصوص، مشکل را برطرف کرد. این کار ریسک خود را دارد اما کم‌هزینه‌تر است.
• چه زمانی تعویض الزامی است؟ اگر شیر برقی از نظر الکتریکی سوخته باشد (تست مقاومت رد شود) یا دچار فرسودگی شدید مکانیکی شده باشد (در تست عملکردی صدایی ندهد)، تعمیر آن غیرممکن و تعویض الزامی است.

توصیه ما: با توجه به اهمیت این قطعه و هزینه بالای باز و بست مجدد گیربکس، اگر شیر برقی علائم خرابی نشان می‌دهد، تعویض آن (مخصوصاً در خودروهای با کارکرد بالا) سرمایه‌گذاری هوشمندانه‌تری نسبت به تعمیر پرریسک آن است.

نقش این قطعه در خودروهای چینی، کیا و هیوندای

اگرچه اصول کارکرد شیر برقی کلاچ در همه خودروها یکسان است، اما در مدل‌های مختلف، تفاوت‌های ظریفی وجود دارد که یک تعمیرکار حرفه‌ای باید بداند:

در خودروهای چینی (مانند جک، چری، ام‌وی‌ام): بسیاری از این خودروها از گیربکس‌های اتوماتیک (AT)، متغیر پیوسته (CVT) یا گیربکس دوکلاچه (DCT) استفاده می‌کنند. در گیربکس‌های DCT، شیرهای برقی نقش بسیار حیاتی‌تری در کنترل دقیق دو کلاچ مجزا (برای دنده‌های زوج و فرد) دارند. حساسیت این گیربکس‌ها به کیفیت روغن و سلامت شیرهای برقی بسیار بالاست. تسلط بر عیب‌یابی آن‌ها یک مزیت رقابتی در بازار کار محسوب می‌شود و بخش مهمی از سرفصل‌های دوره آموزش تعمیرات خودروهای چینی در کارنو مهارت را تشکیل می‌دهد.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

در خودروهای کیا و هیوندای: این دو برند کره‌ای، طیف گسترده‌ای از گیربکس‌های اتوماتیک (۴، ۵، ۶ و ۸ سرعته) و همچنین DCT را در محصولات خود به کار برده‌اند. بلوک هیدرولیک (ساعت) در گیربکس‌های AT این خودروها معمولاً مجموعه‌ای از شیرهای برقی برای کنترل فشار خط، کنترل کلاچ‌ها و کلاچ مبدل گشتاور (TCC) را در خود جای داده است. خرابی هر یک از این شیرها می‌تواند منجر به تقه یا لغزش شود. در دوره‌های آموزش تعمیرات کیا و هیوندای، ما به طور ویژه بر روی عیب‌یابی این گیربکس‌های پرکاربرد تمرکز می‌کنیم.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری: سلامت گیربکس شما در گرو این قطعه کوچک است

شیر برقی کلاچ، قطعه‌ای کوچک اما فوق‌العاده حیاتی در قلب سیستم انتقال قدرت اتوماتیک شماست. این قطعه، فرمان‌های الکتریکی مغز گیربکس (TCU) را به نیروی دقیق هیدرولیکی تبدیل می‌کند تا تعویض دنده‌ها نرم و بهینه انجام شود.

همان‌طور که دیدیم، علائمی مانند تقه زدن، گاز هرز خوردن و روشن شدن چراغ چک، هشدارهایی جدی هستند که نباید نادیده گرفته شوند. ریشه بسیاری از این مشکلات، در آلودگی روغن گیربکس یا خرابی الکتریکی/مکانیکی همین شیرهای برقی نهفته است.

عیب‌یابی صحیح و به موقع این قطعه، نه تنها کیفیت رانندگی را بازمی‌گرداند، بلکه از هزینه‌های گزاف تعمیر اساسی گیربکس نیز جلوگیری می‌کند.

دنیای برق و الکترونیک خودرو، به‌ویژه در گیربکس‌های مدرن، هر روز در حال پیچیده‌تر شدن است. اگر به این حوزه علاقه‌مندید و می‌خواهید از یک تعمیرکار سنتی به یک متخصص تمام‌عیار تبدیل شوید، آکادمی کارنو در کنار شماست.

ما در دوره‌های تخصصی خود، از مبانی آموزش برق خودرو تا مباحث فوق پیشرفته تعمیرات ایسیو و گیربکس‌های اتوماتیک را به صورت کاملاً عملی و کارگاهی به شما آموزش می‌دهیم.

برای دریافت مشاوره رایگان درباره دوره‌ها و اطلاع از آخرین مقالات فنی، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا شیر برقی کلاچ در گیربکس دستی هم وجود دارد؟ خیر. در گیربکس‌های دستی سنتی، عمل کلاچ‌گیری به صورت مکانیکی توسط راننده (با پدال کلاچ) انجام می‌شود. اما در گیربکس‌های «نیمه اتوماتیک» یا «دستی رباتایز شده» (مانند گیربکس پژو ۲۰۶ تیپ ۴ یا برخی مدل‌های AMT)، قطعه‌ای به نام «عملگر کلاچ» (Clutch Actuator) وجود دارد که کار پدال کلاچ را به صورت اتوماتیک انجام می‌دهد و این سیستم نیز دارای شیرهای برقی کنترلی است.

۲. هزینه تعویض شیر برقی کلاچ چقدر است؟ هزینه به شدت متغیر است و به مدل خودرو (داخلی، چینی، کره‌ای) و محل قرارگیری شیر برقی بستگی دارد. در برخی خودروها، شیر برقی به راحتی از زیر خودرو قابل دسترسی است، اما در بسیاری موارد، برای تعویض آن نیاز به باز کردن کامل گیربکس یا حداقل سینی کارتل گیربکس است که این امر، هزینه اجرت را به طور قابل توجهی افزایش می‌دهد.

۳. آیا روغن گیربکس کثیف واقعاً باعث خرابی شیر برقی می‌شود؟ بله، این اصلی‌ترین دلیل خرابی است. روغن کثیف و پر از براده، مانند سمباده برای مجاری دقیق و حساس شیر برقی عمل می‌کند. همچنین باعث چسبندگی و گیر کردن اسپول داخلی شیر می‌شود. تعویض منظم و اصولی روغن گیربکس (با دستگاه مخصوص)، بهترین راه پیشگیری از خرابی شیرهای برقی است.

۴. تفاوت شیر برقی کلاچ با سنسور کلاچ چیست؟ این دو قطعه کاملاً متفاوت هستند. سنسور کلاچ (معمولاً روی پدال کلاچ در گیربکس‌های دستی یا در سیستم‌های اتوماتیک برای تشخیص وضعیت استفاده می‌شود) یک ورودی (Input) برای ECU یا TCU است؛ یعنی اطلاعات (مثلاً وضعیت پدال) را به کامپیوتر ارسال می‌کند. اما شیر برقی کلاچ یک خروجی (Output) یا «عملگر» (Actuator) است؛ یعنی از کامپیوتر فرمان می‌گیرد و یک کار فیزیکی (باز و بسته کردن مسیر روغن) را انجام می‌دهد.
