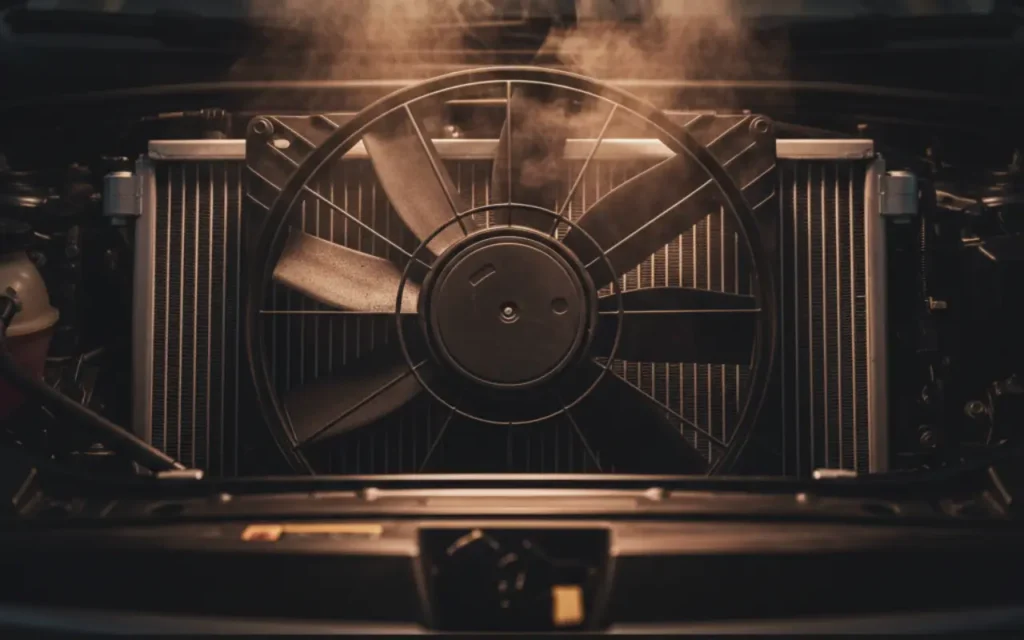

آموزش کامل عیب یابی و رفع مشکل کار نکردن فن خودرو

گرمای تابستان، ترافیک سنگین و آمپر آبی که به سمت منطقه قرمز حرکت می‌کند؛ این سناریوی ترسناک برای هر راننده‌ای آشناست. در این لحظات، اولین چیزی که به آن امید می‌بندیم، صدای قدرتمند و آرامش‌بخش فن رادیاتور است که به کمک سیستم خنک‌کننده می‌شتابد. اما اگر این صدا به گوش نرسد چه؟ کار نکردن فن خودرو یکی از آن مشکلات به‌ظاهر ساده است که اگر نادیده گرفته شود، می‌تواند به آسیب‌های جدی و پرهزینه‌ای مانند سوختن واشر سرسیلندر و حتی آسیب به موتور منجر شود.

بسیاری از رانندگان با مشاهده این مشکل، دچار استرس شده و تصور می‌کنند با یک ایراد پیچیده و پرهزینه روبه‌رو هستند. خبر خوب این است که در بسیاری از موارد، علت کار نکردن فن خودرو یک مشکل کوچک و قابل‌حل است. خبر بهتر اینکه شما با داشتن دانش فنی اولیه و یک راهنمای دقیق، می‌توانید بسیاری از این دلایل را خودتان شناسایی و حتی برطرف کنید.

در این مقاله جامع، قصد داریم به صورت قدم‌به‌قدم و کاملاً تخصصی، به دنیای سیستم خنک‌کننده و فن خودرو شیرجه بزنیم. ما تمام دلایل احتمالی، از ساده‌ترین موارد مانند یک فیوز سوخته تا مشکلات پیچیده‌تر مرتبط با سنسورها و واحد ECU را برای شما تشریح خواهیم کرد. هدف ما این است که پس از مطالعه این مطلب، شما دیدی کاملاً روشن نسبت به این مشکل پیدا کرده و با اطمینان بیشتری به عیب‌یابی آن بپردازید. پس با ما همراه باشید تا راز سکوت فن خودروی خود را کشف کنید.

دلایل اهمیت فن رادیاتور چیست؟

قبل از اینکه به سراغ دلایل خرابی برویم، بهتر است درک کنیم که فن خودرو دقیقاً چه وظیفه‌ای دارد. موتور خودرو در حین کار، گرمای بسیار زیادی تولید می‌کند. وظیفه سیستم خنک‌کننده این است که این گرما را مدیریت کرده و دمای موتور را در محدوده بهینه نگه دارد.

این سیستم از اجزای مختلفی مانند رادیاتور، ترموستات، واتر پمپ و مایع خنک‌کننده (ضدیخ/آب) تشکیل شده است. مایع خنک‌کننده در اطراف موتور گردش کرده، گرمای آن را جذب می‌کند و برای خنک شدن به سمت رادیاتور می‌رود. رادیاتور با شبکه‌های ظریف خود، این گرما را به هوای اطراف منتقل می‌کند.

اینجاست که نقش فن پررنگ می‌شود. زمانی که خودرو با سرعت بالا در حال حرکت است، جریان هوای ورودی برای خنک کردن رادیاتور کافی است. اما در سرعت‌های پایین، ترافیک یا زمانی که خودرو متوقف است، جریان هوایی وجود ندارد. در این شرایط، فن رادیاتور به دستور ECU فعال شده و با دمیدن هوا از میان پره‌های رادیاتور، به فرآیند خنک‌سازی کمک می‌کند. بنابراین، فن یک جزء حیاتی برای جلوگیری از افزایش دمای موتور (جوش آوردن) در شرایط سخت است.

۷ علت اصلی کار نکردن فن خودرو

حالا که با اهمیت موضوع آشنا شدیم، بیایید به سراغ اصل مطلب برویم. عیب‌یابی را از ساده‌ترین و محتمل‌ترین گزینه‌ها شروع کرده و به تدریج به سمت موارد پیچیده‌تر حرکت می‌کنیم.

۱. سوختن فیوز فن

قبل از هر اقدام پیچیده‌ای، همیشه ساده‌ترین احتمال را بررسی کنید. فیوزها قطعات ایمنی هستند که برای محافظت از مدارهای الکتریکی در برابر جریان بیش از حد طراحی شده‌اند. فیوز فن نیز از این قاعده مستثنی نیست.

چگونه بررسی کنیم؟

مکان‌یابی جعبه فیوز: خودروها معمولاً دو جعبه فیوز دارند؛ یکی داخل کابین (زیر داشبورد) و دیگری در محفظه موتور. به دفترچه راهنمای خودروی خود مراجعه کنید تا محل دقیق جعبه فیوز مربوط به فن را پیدا کنید.

پیدا کردن فیوز فن: روی درب جعبه فیوز، معمولاً یک نقشه راهنما وجود دارد که کاربری هر فیوز را مشخص کرده است. به دنبال عباراتی مانند “Fan”، “Cooling Fan” یا “Radiator Fan” بگردید.

بررسی سلامت فیوز: فیوز را با انبر مخصوص از جای خود خارج کنید. داخل فیوز یک سیم نازک فلزی وجود دارد. اگر این سیم قطع شده یا سوخته باشد، یعنی فیوز خراب است و باید با یک فیوز جدید با آمپر کاملاً یکسان تعویض شود.

نکته مهم: اگر فیوز جدید نیز بلافاصله پس از تعویض سوخت، این نشان‌دهنده وجود یک اتصالی در مدار است و باید به بررسی موارد بعدی بپردازید.

۲. خرابی رله فن

رله یک کلید الکترومکانیکی است که به ECU اجازه می‌دهد با ارسال یک سیگنال ضعیف، یک مدار با جریان بالا (مانند مدار موتور فن) را قطع و وصل کند. اگر رله فن خراب شود، سیگنال ECU به موتور فن نمی‌رسد و فن روشن نخواهد شد.

چگونه بررسی کنیم؟

مکان‌یابی رله: رله‌ها معمولاً در همان جعبه فیوز داخل محفظه موتور قرار دارند و از فیوزها بزرگ‌تر و مکعبی شکل هستند.

تست ساده (تعویض): ساده‌ترین راه برای تست رله، پیدا کردن یک رله مشابه (از نظر تعداد پایه‌ها و مشخصات) در جعبه فیوز است که مربوط به یک بخش غیرحیاتی‌تر (مانند بوق یا چراغ مه‌شکن) باشد. دو رله را با هم جابجا کنید. اگر فن شروع به کار کرد و آن بخش دیگر از کار افتاد، پس رله خراب بوده و باید تعویض شود.

تست با شنیدن صدا: وقتی موتور به دمای مناسب می‌رسد و فرمان روشن شدن فن صادر می‌شود، باید یک صدای “کلیک” از رله شنیده شود. اگر این صدا را نمی‌شنوید، احتمال خرابی رله بالاست.

۳. مشکل در موتور فن

موتور فن نیز مانند هر قطعه الکتریکی دیگری عمر مفیدی دارد و ممکن است به مرور زمان فرسوده شده یا بسوزد. این یکی از شایع‌ترین دلایل برای علت کار نکردن فن خودرو است.

چگونه بررسی کنیم؟

بررسی چشمی: ابتدا مطمئن شوید هیچ مانع فیزیکی (مانند تکه‌ای پلاستیک یا شاخه درخت) جلوی چرخش پره‌های فن را نگرفته باشد.

تست مستقیم موتور فن: این روش نیاز به کمی دانش فنی دارد. سوکت برق ورودی به موتور فن را جدا کنید. با استفاده از دو سیم (که به آن‌ها “سیم جامپر” می‌گویند) برق ۱۲ ولت مستقیم را از باتری خودرو به پایانه‌های موتور فن وصل کنید.

اگر فن روشن شد: مشکل از موتور فن نیست و باید به سراغ سیم‌کشی، سنسورها یا رله بروید.

اگر فن روشن نشد: به احتمال بسیار زیاد، موتور فن سوخته و باید تعویض گردد.

هشدار: هنگام انجام این تست، مراقب باشید که قطب‌های مثبت و منفی را اشتباه وصل نکنید و دستتان با پره‌های فن تماس نداشته باشد.

۴. خرابی سنسور دمای آب (فشنگی آب)

این سنسور کوچک اما حیاتی، وظیفه دارد دمای مایع خنک‌کننده را اندازه‌گیری کرده و به ECU گزارش دهد. ECU بر اساس اطلاعات دریافتی از این سنسور تصمیم می‌گیرد که چه زمانی فن را روشن یا خاموش کند. اگر این سنسور خراب شود، ممکن است دمای اشتباه (مثلاً دمای پایین) را به ECU گزارش دهد و در نتیجه، ECU هرگز فرمان روشن شدن فن را صادر نکند، حتی اگر موتور در حال جوش آوردن باشد.

علائم خرابی

• کار نکردن فن در دمای بالا
• بالا و پایین رفتن نامنظم آمپر آب
• افزایش مصرف سوخت و بد کار کردن موتور
• روشن شدن چراغ چک موتور

بررسی این سنسور نیاز به دستگاه دیاگ دارد تا پارامترهای ارسالی آن به ECU خوانده شود. تعویض آن نیز معمولاً کار ساده‌ای است اما باید پس از سرد شدن کامل موتور انجام شود.

۵. مشکلات سیم‌کشی و اتصالات

گاهی اوقات علت کار نکردن فن خودرو نه یک قطعه خراب، بلکه یک مشکل ساده در مسیر ارتباطی است. سیم‌کشی خودرو به دلیل قرار گرفتن در معرض حرارت موتور، لرزش و رطوبت، ممکن است دچار پوسیدگی، قطعی یا اتصالی شود.

چه چیزهایی را بررسی کنیم؟

سوکت موتور فن: این سوکت را از نظر سولفاته زدن، شل بودن یا شکستگی بررسی کنید.

مسیر سیم‌کشی: تمام طول سیم‌هایی که از رله به موتور فن می‌روند را به صورت چشمی بررسی کنید و به دنبال هرگونه زدگی، پارگی یا سوختگی بگردید.

اتصال بدنه: موتور فن برای تکمیل مدار خود نیاز به یک اتصال قوی به بدنه فلزی خودرو دارد. این اتصال را چک کنید و مطمئن شوید که زنگ‌زده یا شل نباشد.

۶. سطح پایین مایع خنک‌کننده یا هوا گرفتن سیستم

شاید عجیب به نظر برسد، اما گاهی مشکل اصلاً الکتریکی نیست. اگر سطح مایع خنک‌کننده در رادیاتور و منبع انبساط بسیار پایین باشد، سنسور دمای آب به جای تماس با مایع داغ، با هوا در تماس خواهد بود و نمی‌تواند دمای واقعی موتور را به درستی تشخیص دهد. در نتیجه، فرمان روشن شدن فن صادر نمی‌شود. همچنین وجود هوا در سیستم خنک‌کننده نیز می‌تواند عملکرد کل سیستم و سنسور را مختل کند.

راه‌حل

• همیشه سطح مایع خنک‌کننده را به صورت دوره‌ای (زمانی که موتور سرد است) چک کنید.
• در صورت وجود نشتی در سیستم (از رادیاتور، شلنگ‌ها یا واتر پمپ)، سریعاً آن را برطرف کنید.
• پس از هرگونه تعمیرات در سیستم خنک‌کننده، حتماً آن را به درستی هواگیری کنید.

۷. خرابی واحد کنترل موتور (ECU)

این مورد نادرترین اما پیچیده‌ترین علت کار نکردن فن خودرو است. ECU مغز متفکر خودرو است که تمام سنسورها و عملگرها را کنترل می‌کند. در موارد بسیار کمی، ممکن است خود ECU دچار مشکل نرم‌افزاری یا سخت‌افزاری شده و نتواند فرمان صحیح را به رله فن ارسال کند.

تشخیص: تشخیص این عیب فقط توسط متخصص و با استفاده از تجهیزات پیشرفته امکان‌پذیر است. اگر تمام موارد بالا را بررسی کردید و همگی سالم بودند، آنگاه باید به خرابی ECU شک کرد. اینجاست که اهمیت دانش تخصصی در حوزه آموزش برق خودرو مشخص می‌شود، زیرا عیب‌یابی چنین مواردی نیازمند درک عمیق از نقشه‌های سیم‌کشی و پروتکل‌های ارتباطی خودرو است.

جمع‌بندی: چه زمانی به متخصص مراجعه کنیم؟

همانطور که مشاهده کردید، دلایل مختلفی می‌توانند منجر به کار نکردن فن خودرو شوند. بررسی فیوز، رله و تست مستقیم موتور فن، کارهایی هستند که با کمی دقت می‌توانید خودتان انجام دهید. اما عیب‌یابی سنسورها، مشکلات سیم‌کشی پیچیده و به خصوص ایرادات مربوط به ECU، نیازمند دانش، تجربه و ابزار تخصصی است.

اگر با بررسی موارد اولیه مشکل شما حل نشد، توصیه می‌کنیم از دستکاری بیشتر خودداری کرده و خودرو را به یک متخصص برق خودروی معتبر بسپارید. به یاد داشته باشید که یک تشخیص اشتباه یا یک اقدام ناشیانه می‌تواند هزینه‌های بسیار سنگین‌تری را به شما تحمیل کند.

دنیای برق و انژکتور خودروهای امروزی، دنیایی پیچیده و پر از فرصت‌های شغلی بی‌نظیر است. اگر به مباحثی که در این مقاله مطرح شد علاقه‌مند هستید و دوست دارید عیب‌یابی سیستم‌های پیشرفته خودرو را به صورت کاملاً حرفه‌ای و عملی بیاموزید، ما در آکادمی تخصصی کارنو مهارت راه را برای شما هموار کرده‌ایم.

دوره حضوری آموزش برق و انژکتور خودروهای چینی

24.000.000 تومان قیمت اصلی 24.000.000 تومان بود.19.800.000 تومانقیمت فعلی 19.800.000 تومان است.

18% تخفیف

دوره تخصصی و حضوری آموزش برق، انژکتور و آپشنال خودروهای چینی، شامل ۱۰ فصل جامع تئوری و کارگاه عملی است. این دوره با تدریس مهندس سپهر علیمحمدی، فرصتی ایده‌آل برای تسلط کامل بر عیب‌یابی‌های پیشرفته و متمایز شدن شما در بازار کار است.

آکادمی کارنو مهارت، دوره‌های جامعی را برای علاقه‌مندان به ورود به این بازار کار پردرآمد برگزار می‌کند. دوره‌های ما شامل آموزش تخصصی برق و انژکتور خودروهای داخلی، چینی، کیا و هیوندای می‌باشد که شما را از یک فرد مبتدی به یک متخصص تمام‌عیار تبدیل خواهد کرد.

پیج اینستاگرام کارنو مهارت را دنبال کنید تا از جدیدترین نکات آموزشی و اخبار دوره‌ها مطلع شوید.

سوالات متداول

در این بخش به برخی از پرسش‌های رایج که ممکن است پس از مواجهه با مشکل کار نکردن فن برایتان پیش بیاید، پاسخ می‌دهیم.

۱. آیا می‌توانم با فن خراب رانندگی کنم؟

این سوال بستگی به شرایط دارد، اما پاسخ کلی “توصیه نمی‌شود“ است.

• در ترافیک و سرعت پایین: مطلقاً خیر. در این شرایط، جریان هوا برای خنک کردن رادیاتور وجود ندارد و بدون عملکرد فن، دمای موتور به سرعت بالا رفته و خطر جوش آوردن و آسیب‌های جدی بسیار بالاست.
• در اتوبان با سرعت بالا: اگر در حال حرکت با سرعت ثابت و بالا هستید، جریان هوای ورودی ممکن است برای خنک نگه داشتن موتور کافی باشد. اما این یک راه حل موقتی و پرریسک است. به محض اینکه سرعت خود را کم کنید یا متوقف شوید، دما دوباره افزایش می‌یابد. بهترین کار این است که در اولین فرصت ممکن به یک تعمیرگاه مراجعه کنید.

۲. چرا وقتی کولر را روشن می‌کنم، فن‌ها کار می‌کنند اما در حالت عادی نه؟

این یک نشانه تشخیصی بسیار مهم است. در اکثر خودروها، مدار کولر و مدار سنسور دمای آب به صورت جداگانه می‌توانند به فن فرمان بدهند. وقتی شما کولر را روشن می‌کنید، کمپرسور گاز را فشرده کرده و کندانسور (که جلوی رادیاتور قرار دارد) به شدت داغ می‌شود. برای خنک کردن آن، ECU بلافاصله فن‌ها را روشن می‌کند.

اگر فن با کولر روشن می‌شود، به این معنی است که موتور فن، فیوز و رله آن سالم هستند. در این حالت، به احتمال ۹۹ درصد مشکل از مدار سنسور دمای آب است. یعنی یا خود سنسور خراب است، یا سیم‌کشی آن مشکل دارد و یا ترموستات به درستی عمل نمی‌کند و دمای واقعی به سنسور نمی‌رسد.

۳. هزینه تعمیر یا تعویض قطعات مربوط به فن خودرو چقدر است؟

هزینه تعمیر به شدت به علت کار نکردن فن خودرو و مدل خودروی شما بستگی دارد:

• تعویض فیوز: کم‌هزینه‌ترین حالت ممکن است و تقریباً هزینه‌ای ندارد.
• تعویض رله: هزینه متوسط و پایینی دارد.
• تعویض سنسور دمای آب: هزینه قطعه و اجرت آن نیز متوسط است.
• تعویض موتور فن: این مورد بیشترین هزینه را دارد. قیمت موتور فن بسته به اینکه برای چه خودرویی باشد (داخلی، چینی یا کره‌ای) و کیفیت قطعه، می‌تواند متغیر باشد.
• تعمیر سیم‌کشی: هزینه آن بستگی به میزان زمان و تخصصی دارد که برق‌کار صرف پیدا کردن و رفع اتصالی می‌کند.

۴. آیا فن خودرو باید همیشه در حال کار باشد؟

خیر. فن خودرو یک عملگر هوشمند است و فقط زمانی که نیاز باشد روشن می‌شود. فن توسط ECU و بر اساس اطلاعات سنسور دما کنترل می‌شود. معمولاً فن زمانی روشن می‌شود که دمای مایع خنک‌کننده از یک حد مشخص (مثلاً ۹۵ درجه سانتی‌گراد) بالاتر برود و زمانی که دما به حد نرمال بازگردد، خاموش می‌شود. کار کردن دائمی فن نیز خود یک ایراد محسوب می‌شود و می‌تواند ناشی از خرابی سنسور، رله یا اتصالی در سیم‌کشی باشد.

۵. تفاوت بین دور تند و کند فن چیست و چرا گاهی فقط یک دور کار می‌کند؟

بسیاری از خودروها دارای فن‌های دو سرعته (دور کند و دور تند) هستند تا مدیریت دما بهینه‌تر انجام شود.

• دور کند: در شرایط عادی و زمانی که دما کمی از حد نرمال بالاتر می‌رود، فعال می‌شود. این دور معمولاً از طریق یک مقاومت (رزیستور فن) یا توسط یک ماژول کنترل فن راه‌اندازی می‌شود.
• دور تند: در شرایطی که بار روی موتور زیاد است (مانند روشن بودن کولر در هوای گرم یا افزایش شدید دما)، ECU فرمان دور تند را صادر می‌کند تا حداکثر توان خنک‌کنندگی به کار گرفته شود.

اگر یکی از این دورها کار نکند (مثلاً فقط دور تند فعال شود)، شایع‌ترین علت آن سوختن همان مقاومت فن است که وظیفه راه‌اندازی دور کند را بر عهده دارد.
