آپشن AVM چیست؟

بیایید روراست باشیم؛ پارک کردن در فضاهای تنگ شهری، به‌خصوص با خودروهای امروزی که ابعاد بزرگ‌تری دارند، یکی از پراسترس‌ترین بخش‌های رانندگی است. خراشیده شدن رینگ‌ها، برخورد سپر با موانع نامرئی و نگرانی دائمی از وجود کودکان یا حیوانات در نقاط کور، کابوسی است که هر راننده‌ای با آن مواجه شده است. اما تکنولوژی مثل همیشه به کمک ما آمده و راه‌حلی هوشمندانه به نام آپشن AVM یا سیستم دید اطراف (Around View Monitor) را ارائه کرده است.

در این مقاله، قصد داریم به زبان ساده اما کاملاً فنی، به کالبدشکافی این آپشن جذاب بپردازیم. از نحوه کارکرد جادویی آن گرفته تا اجزای تشکیل‌دهنده، روش‌های عیب‌یابی و نکاتی که هر متخصص برق و الکترونیک خودرو باید بداند. با ما همراه باشید تا با نگاهی ۳۶۰ درجه، این فناوری را بررسی کنیم.

آپشن AVM دقیقاً چیست؟

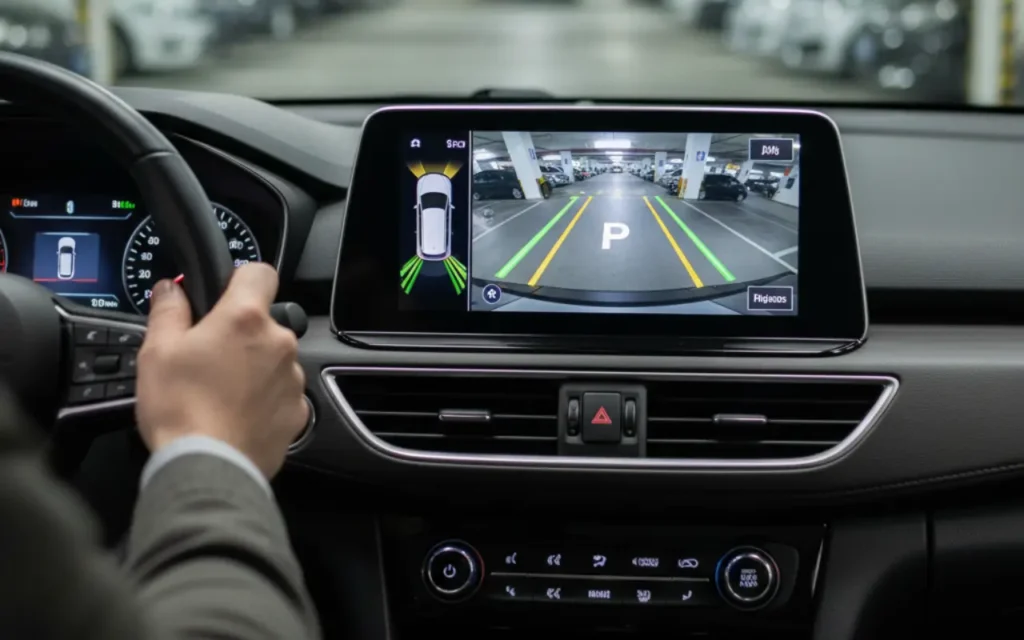

بسیاری از افراد آپشن AVM را با دوربین دنده‌عقب اشتباه می‌گیرند؛ اما این سیستم بسیار پیشرفته‌تر و کارآمدتر است. سیستم مانیتور دید اطراف (AVM) یک فناوری کمک‌راننده است که با استفاده از چندین دوربین نصب‌شده در نقاط مختلف خودرو، یک تصویر ترکیبی و مجازی از نمای بالا (دید پرنده یا Bird’s-Eye View) را روی نمایشگر داشبورد ایجاد می‌کند.

این تصویر به راننده اجازه می‌دهد تا تمام محیط اطراف خودرو را به‌صورت یکپارچه و بدون هیچ نقطه کوری ببیند. در واقع، شما تصویری را می‌بینید که انگار یک پهپاد دقیقاً بالای سقف خودروی شما در حال فیلم‌برداری است. این ویژگی، مانور دادن در پارکینگ‌های شلوغ، عبور از کوچه‌های باریک و انجام پارک دوبل را از یک چالش دلهره‌آور به یک کار ساده و دقیق تبدیل می‌کند.

ایجاد چنین تصویر هوشمندانه‌ای، حاصل هماهنگی دقیق بین سخت‌افزار و نرم‌افزار است.

اجزای اصلی سیستم AVM

یک سیستم AVM استاندارد از قطعات زیر تشکیل شده است:

• دوربین‌ها: معمولاً چهار دوربین با لنز بسیار عریض (Wide-Angle) در جلو (داخل جلوپنجره)، عقب (بالای پلاک) و زیر آینه‌های جانبی نصب می‌شوند. کیفیت و زاویه دید این دوربین‌ها برای پوشش کامل محیط حیاتی است.
• واحد کنترل الکترونیکی: این قطعه، مغز متفکر سیستم است. ECU تصاویر خام دریافتی از هر چهار دوربین را جمع‌آوری کرده و پردازش‌های لازم را روی آن‌ها انجام می‌دهد.
• نمایشگر: همان مانیتور چندرسانه‌ای خودرو است که تصویر نهایی و پردازش‌شده را به راننده نمایش می‌دهد.
• سیم‌کشی و اتصالات: مجموعه‌ای از کابل‌های مخصوص برای انتقال داده‌های تصویر از دوربین‌ها به ECU و از ECU به نمایشگر که نقشی کلیدی در پایداری سیستم دارند.

مراحل پردازش تصویر در سیستم AVM

فرآیندی که در کسری از ثانیه رخ می‌دهد تا شما نمای دید پرنده را ببینید، شامل مراحل زیر است:

1. دریافت تصاویر: هر چهار دوربین به‌محض فعال شدن سیستم (معمولاً با قرار دادن گیربکس در حالت دنده‌عقب یا فشردن دکمه مخصوص)، شروع به ضبط تصویر از محیط اطراف خود می‌کنند.
2. تصحیح اعوجاج: به دلیل استفاده از لنزهای واید، تصاویر اولیه دارای اعوجاج و حالت «چشم ماهی» (Fisheye) هستند. ECU در این مرحله، این اعوجاج را به‌صورت نرم‌افزاری اصلاح می‌کند تا تصاویر به نمای واقعی نزدیک‌تر شوند.
3. ترکیب و اتصال تصاویر: الگوریتم‌های هوشمند در ECU، لبه‌های مشترک تصاویر اصلاح‌شده را پیدا کرده و آن‌ها را مانند تکه‌های یک پازل به یکدیگر می‌چسبانند. این حساس‌ترین مرحله است که خروجی یکپارچه را تضمین می‌کند.
4. ایجاد نمای دید پرنده: در نهایت، تصویر یکپارچه‌شده به‌صورت یک نمای مجازی از بالا نمایش داده می‌شود و مدل سه‌بعدی کوچکی از خودروی شما نیز در مرکز آن قرار می‌گیرد تا درک بهتری از موقعیت داشته باشید.

نکته کاربردی: بسیاری از سیستم‌های AVM مدرن، قابلیت نمایش نماهای دیگر مانند نمای جانبی (برای جلوگیری از برخورد رینگ با جدول) یا نمای ترکیبی جلو و عقب را نیز دارند.

چرا AVM یک آپشن لوکس نیست، بلکه یک ضرورت است؟

در نگاه اول، آپشن AVM ممکن است یک ویژگی لوکس به نظر برسد؛ اما با بررسی مزایای آن، متوجه می‌شویم که این سیستم نقش مهمی در افزایش ایمنی و کاهش هزینه‌های جانبی دارد.

• حذف کامل نقاط کور: مهم‌ترین مزیت AVM، پوشش کامل فضاهایی است که در آینه‌ها قابل مشاهده نیستند. این ویژگی خطر برخورد با کودکان، حیوانات خانگی یا موانع کوتاه را به صفر نزدیک می‌کند.
• پارک آسان و بدون استرس: با دید ۳۶۰ درجه، پارک کردن در هر فضایی، حتی برای رانندگان نه‌چندان ماهر، به‌سادگی امکان‌پذیر می‌شود و از آسیب‌های احتمالی به بدنه خودرو جلوگیری می‌کند.
• افزایش ایمنی در معابر تنگ: هنگام عبور از کوچه‌ها یا مسیرهای باریک، می‌توانید فاصله دقیق خودرو با موانع کناری را مشاهده کرده و از برخورد آینه‌ها یا بدنه جلوگیری کنید.
• حفظ ارزش خودرو: جلوگیری از برخوردهای جزئی و خط‌وخش‌های ناشی از پارک نادرست، به حفظ ظاهر و در نتیجه ارزش خودروی شما کمک شایانی می‌کند.

عیب‌یابی و کالیبراسیون سیستم AVM

این بخش برای شما به‌عنوان یک متخصص فنی، اهمیت ویژه‌ای دارد. سیستم‌های AVM نیز مانند هر بخش الکترونیکی دیگری ممکن است دچار مشکل شوند. آشنایی با مشکلات رایج و روش‌های عیب‌یابی، شما را از سایر تعمیرکاران متمایز می‌کند.

مشکلات رایج سیستم دوربین ۳۶۰ درجه

• تصویر سیاه یا آبی در نمایشگر: این مشکل معمولاً به دلیل قطع شدن اتصال یکی از دوربین‌ها، خرابی خود دوربین یا مشکل در سیم‌کشی رخ می‌دهد.
• تصویر نویزدار یا پرشی: می‌تواند ناشی از اتصالات ضعیف، مشکل در منبع تغذیه دوربین‌ها یا تداخل الکترومغناطیسی باشد.
• تصویر به‌هم‌ریخته یا غیرواقعی: اگر خطوط راهنمای پارک کج هستند یا تصویر ترکیبی ناهماهنگ است، سیستم نیاز به کالیبراسیون دارد.
• نمایش پیام خطا روی نمایشگر: ECU سیستم، خطاهای داخلی را تشخیص داده و به‌صورت یک کد یا پیام هشدار نمایش می‌دهد که برای عیب‌یابی دقیق باید از دستگاه دیاگ استفاده کرد.

فرآیند کالیبراسیون AVM

کالیبراسیون، فرآیند تنظیم مجدد نرم‌افزاری سیستم برای هماهنگ کردن تصاویر دوربین‌هاست. این کار در شرایط زیر ضروری است:

• پس از تصادف و آسیب دیدن سپرها یا آینه‌ها
• بعد از تعویض هر یک از دوربین‌ها
• پس از تعویض ECU سیستم AVM
• در صورتی که تصویر نمایش داده‌شده با محیط واقعی همخوانی نداشته باشد

هشدار مهم: کالیبراسیون آپشن AVM یک فرآیند تخصصی است و نیازمند ابزارهای ویژه‌ای مانند پدهای کالیبراسیون (صفحه‌های شطرنجی مخصوص) و دستگاه دیاگ پیشرفته است. انجام نادرست این کار می‌تواند کل سیستم را از کار بیندازد یا تصاویر گمراه‌کننده‌ای تولید کند که خطرناک است.

در آکادمی کارنو مهارت، دوره‌های تخصصی آموزش برق خودرو و آپشن‌های مدرن برگزار می‌شود که در آن، نحوه عیب‌یابی و کالیبراسیون دقیق سیستم‌هایی مانند AVM به‌صورت کاملاً عملی آموزش داده می‌شود.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

همان‌طور که دیدیم، آپشن AVM تنها یک ویژگی لوکس و فانتزی نیست، بلکه یک سیستم ایمنی و کمکی هوشمند است که رانندگی در محیط‌های پیچیده امروزی را بسیار آسان‌تر و ایمن‌تر می‌کند. درک کامل نحوه کارکرد، اجزا و روش‌های عیب‌یابی این فناوری، برای هر متخصص برق و الکترونیک خودرو که می‌خواهد در بازار رقابتی امروز پیشرو باشد، یک ضرورت است.

این سیستم‌ها روزبه‌روز در خودروهای داخلی، چینی، کیا و هیوندای فراگیرتر می‌شوند و تقاضا برای تعمیر و کالیبراسیون آن‌ها نیز افزایش می‌یابد. اگر به دنبال کسب دانش و مهارت در این زمینه و سایر فناوری‌های نوین خودرو هستید، آکادمی کارنو مهارت با دوره‌های جامع و کارگاهی، بهترین مسیر را برای حرفه‌ای شدن شما فراهم کرده است.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

برای اطلاع از جدیدترین دوره‌ها و مشاهده نکات آموزشی رایگان، حتماً صفحه اینستاگرام کارنو مهارت را دنبال کنید و برای مشاوره تخصصی در مورد دوره‌ها با ما در تماس باشید.

سوالات متداول

در اینجا به چند سوال پرتکرار که ممکن است برای شما یا مشتریانتان پیش بیاید، پاسخ می‌دهیم.

۱. آیا می‌توان سیستم AVM را روی هر خودرویی نصب کرد؟

بله، امروزه کیت‌های افترمارکت باکیفیتی در بازار موجود است که می‌توان آن‌ها را روی اکثر خودروها نصب کرد. با این حال، کیفیت تصویر و یکپارچگی آن‌ها با سیستم برق خودرو، نیازمند نصب توسط یک متخصص باتجربه است.

۲. آیا دوربین‌های AVM در شب هم کارایی دارند؟

بله، اکثر دوربین‌های مورد استفاده در این سیستم‌ها دارای حساسیت بالا به نور کم هستند و می‌توانند در شب نیز تصاویر واضحی را (اغلب به‌صورت سیاه‌وسفید) ارائه دهند. چراغ‌های دنده‌عقب و فلاشرها نیز به روشن شدن محیط کمک می‌کنند.

۳. هزینه نصب و راه‌اندازی سیستم دوربین ۳۶۰ درجه چقدر است؟

هزینه بسته به نوع خودرو، کیفیت کیت افترمارکت (برند و وضوح تصویر) و دستمزد نصب متفاوت است. سیستم‌های فابریک معمولاً گران‌تر هستند، اما کیت‌های افترمارکت با قیمت‌های متنوعی در دسترس قرار دارند.

۴. تفاوت اصلی AVM با سنسور پارک چیست؟

سنسور پارک فقط با ارسال امواج صوتی، وجود مانع و فاصله تقریبی تا آن را از طریق هشدارهای صوتی اعلام می‌کند. اما AVM یک دید کامل و بصری از تمام موانع، خط‌کشی‌ها و محیط اطراف در اختیار راننده قرار می‌دهد و درک بسیار دقیق‌تری از موقعیت ایجاد می‌کند.
