عیب یابی دینام خودرو از 0 تا 100

روشن شدن چراغ باتری پشت آمپر، ضعیف شدن نور چراغ‌ها در شب یا استارت نخوردن ناگهانی خودرو، همگی می‌توانند نشانه‌هایی از وجود یک مشکل جدی در سیستم شارژ باشند. قلب تپنده این سیستم، دینام است و هرگونه اختلال در عملکرد آن، به سرعت باتری را خالی کرده و خودروی شما را در راه می‌گذارد. عیب یابی دینام خودرو یک مهارت ضروری برای هر تعمیرکار حرفه‌ای است.

در این مقاله جامع، قصد داریم به صورت کاملاً تخصصی و در عین حال روان، شما را با تمام مراحل عیب‌یابی، تست و تعمیر سیستم شارژ خودرو، از دینام و آفتامات گرفته تا باتری و سیم‌کشی، آشنا کنیم. این راهنما، حاصل سال‌ها تجربه است تا شما بتوانید با اطمینان کامل، هر مشکلی را در این بخش تشخیص داده و برطرف کنید.

چرا سیستم شارژ خودرو این‌قدر اهمیت دارد؟

سیستم شارژ، وظیفه تأمین انرژی الکتریکی تمام قطعات برقی خودرو (مانند انژکتورها، چراغ‌ها، سیستم صوتی و ECU) در زمان روشن بودن موتور و همچنین شارژ مجدد باتری را بر عهده دارد. بدون یک سیستم شارژ سالم، باتری به سرعت دشارژ شده و عملاً خودرو از کار می‌افتد. بنابراین، شناخت اجزا و روش‌های عیب یابی دینام خودرو، اولین قدم برای تبدیل شدن به یک متخصص برق خودرو است.

علائم خرابی دینام خودرو کدام‌اند؟

قبل از اینکه دست به آچار شوید، باید با نشانه‌های یک دینام معیوب آشنا باشید. این علائم به شما سرنخ‌های اولیه را برای شروع فرآیند عیب‌یابی می‌دهند.

• روشن شدن چراغ هشدار باتری: این اولین و رایج‌ترین نشانه است. این چراغ به شما می‌گوید که ولتاژ خروجی دینام از حد استاندارد کمتر بوده و باتری در حال شارژ شدن نیست.
• ضعیف شدن و سوسو زدن نور چراغ‌ها: اگر هنگام گاز دادن، نور چراغ‌های جلو پرنورتر می‌شود و در دور آرام کم‌نور است، به احتمال زیاد دینام توانایی تأمین جریان کافی را ندارد.
• مشکلات در عملکرد لوازم برقی: کار نکردن صحیح سیستم صوتی، کند شدن شیشه بالابرها یا اختلال در عملکرد کولر، همگی می‌توانند به دلیل نرسیدن ولتاژ کافی از سوی دینام باشند.
• خوابیدن باتری و استارت نخوردن مکرر: اگر باتری خودروی شما نو است اما به طور مداوم خالی می‌شود، مقصر اصلی به احتمال ۹۹٪ دینام است.
• شنیدن صداهای غیرعادی: صدای جیرجیر (ناشی از خرابی بلبرینگ‌ها یا شل بودن تسمه) یا صدای زوزه از سمت دینام، یک نشانه واضح از وجود مشکل مکانیکی در این قطعه است.
• استشمام بوی سوختگی سیم یا پلاستیک: این بو می‌تواند ناشی از گرم شدن بیش از حد دینام، سوختن دیودها یا اتصالی در سیم‌کشی باشد و باید فوراً بررسی شود.

آشنایی با اجزای کلیدی سیستم شارژ خودرو

برای یک عیب‌یابی دقیق، باید بازیگران اصلی این سیستم را بشناسید:

۱. دینام

مولد اصلی برق در خودرو که نیروی مکانیکی موتور را از طریق تسمه دریافت کرده و به جریان الکتریکی AC تبدیل می‌کند. سپس این جریان توسط دیودها به DC تبدیل شده و برای شارژ باتری و تغذیه قطعات استفاده می‌شود.

۲. باتری

ذخیره‌کننده انرژی الکتریکی. باتری وظیفه تأمین برق در زمان خاموش بودن موتور و کمک به دینام در زمان‌هایی که مصرف برق بالاست را بر عهده دارد.

۳. رگولاتور ولتاژ

این قطعه که معمولاً روی دینام یا در نزدیکی آن قرار دارد، ولتاژ خروجی دینام را کنترل می‌کند تا همیشه در محدوده استاندارد (معمولاً بین ۱۳.۸ تا ۱۴.۵ ولت) باقی بماند و از آسیب رسیدن به باتری و قطعات الکترونیکی جلوگیری کند.

۴. تسمه دینام

یک تسمه لاستیکی که نیروی چرخشی میل‌لنگ موتور را به پولی دینام منتقل می‌کند. شل بودن، سفت بودن بیش از حد یا فرسودگی این تسمه، عملکرد کل سیستم شارژ را مختل می‌کند.

۵. سیم‌کشی و اتصالات

کابل مثبت ضخیم که دینام را به باتری متصل می‌کند و سیم‌های تحریک که وظیفه کنترل عملکرد دینام را بر عهده دارند. اتصالات ضعیف یا سولفاته‌شده در این بخش، یکی از دلایل شایع مشکلات شارژ است.

راهنمای گام‌به‌گام و عملی عیب یابی دینام خودرو

حالا که با تئوری موضوع آشنا شدید، زمان شروع کار عملی است. تنها ابزار ضروری شما در این مرحله یک مولتی‌متر دیجیتال است.

مرحله اول: بازرسی چشمی اولیه

قبل از هر آزمایشی، نگاهی دقیق به سیستم بیندازید:

• تسمه دینام: آیا تسمه شل، ترک‌خورده یا روغنی است؟ کشش آن را با دست بررسی کنید. تسمه باید حدود ۱ تا ۱.۵ سانتی‌متر انعطاف داشته باشد.
• سیم‌کشی: آیا کابل اصلی دینام به باتری محکم و تمیز است؟ بست‌های باتری را از نظر سولفاته بودن چک کنید. سیم‌های نازک‌تر متصل به دینام را از نظر پارگی یا قطعی بررسی نمایید.
• ظاهر دینام: آیا ترک، شکستگی یا علائم گرم شدن بیش از حد روی بدنه دینام وجود دارد؟

مرحله دوم: تست ولتاژ باتری در حالت خاموش

این تست سلامت اولیه باتری را مشخص می‌کند.

1. خودرو را خاموش کنید و حداقل ۱۵ دقیقه صبر کنید.
2. مولتی‌متر را روی حالت ولتاژ DC (علامت V با یک خط صاف و نقطه‌چین) قرار دهید.

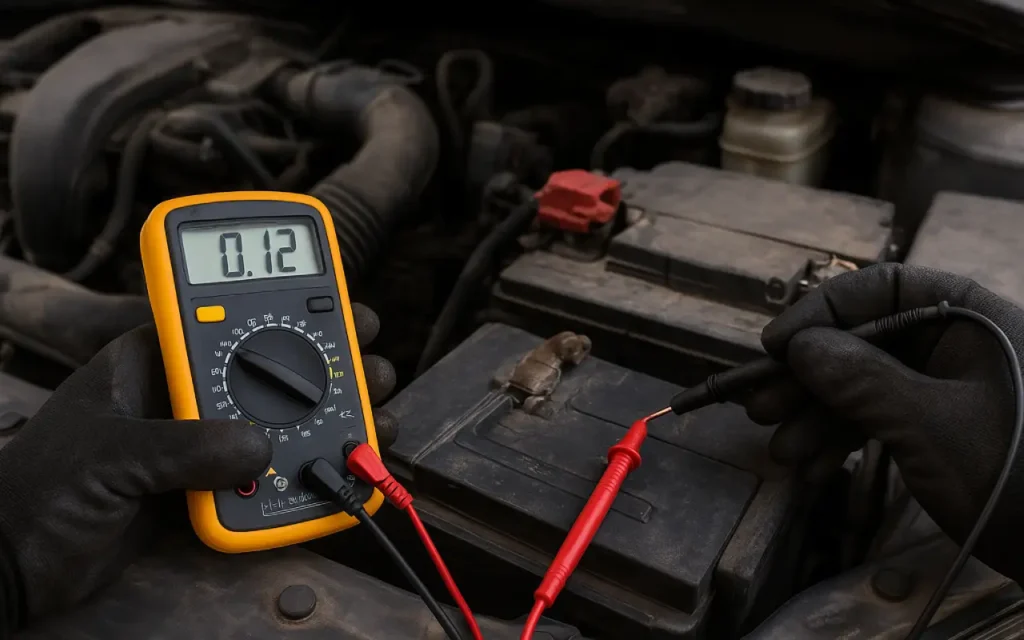

3. پراب قرمز را به قطب مثبت (+) و پراب مشکی را به قطب منفی (-) باتری متصل کنید.
4. عدد نمایش داده شده باید بین ۱۲.۴ تا ۱۲.۶ ولت باشد. ولتاژ کمتر از ۱۲.۲ ولت نشان‌دهنده باتری ضعیف یا دشارژ شده است.

مرحله سوم: تست ولتاژ شارژ دینام

این تست به شما می‌گوید که آیا دینام وظیفه خود را به درستی انجام می‌دهد یا خیر.

1. تمام لوازم برقی خودرو (چراغ، کولر، سیستم صوتی) را خاموش کنید.
2. خودرو را روشن کنید و اجازه دهید موتور در دور آرام کار کند.
3. پراب‌های مولتی‌متر را مانند مرحله قبل به قطب‌های باتری متصل کنید.
4. ولتاژ نمایش داده شده باید در محدوده ۱۳.۸ تا ۱۴.۵ ولت باشد.
5. حالا تمام لوازم برقی پرمصرف (چراغ‌های نور بالا، کولر با دور فن آخر، گرم‌کن شیشه عقب) را روشن کنید. ولتاژ نباید به زیر ۱۳.۴ ولت افت کند.

نکته مهم:

• ولتاژ زیر ۱۳.۵ ولت: دینام به درستی شارژ نمی‌کند. (مشکل از دینام، آفتامات یا اتصالات است)
• ولتاژ بالای ۱۴.۸ ولت: آفتامات (رگولاتور) خراب است و در حال ارسال ولتاژ بیش از حد (Overcharging) به باتری است که بسیار خطرناک بوده و باعث جوشیدن اسید باتری و آسیب به ECU می‌شود.

مرحله چهارم: تست افت ولتاژ در مدار

گاهی دینام سالم است اما به دلیل مقاومت بالا در سیم‌کشی، ولتاژ به درستی به باتری نمی‌رسد.

• تست کابل مثبت: پراب قرمز را به پیچ خروجی دینام (کابل ضخیم) و پراب مشکی را به قطب مثبت باتری وصل کنید. در حالی که موتور روشن و لوازم برقی پرمصرف روشن هستند، افت ولتاژ نباید بیشتر از ۰.۵ ولت باشد.
• تست کابل منفی: پراب قرمز را به بدنه فلزی دینام و پراب مشکی را به قطب منفی باتری وصل کنید. افت ولتاژ در این حالت نیز نباید از ۰.۲ ولت بیشتر شود.

جدول عیوب رایج دینام و راه‌حل‌های آن

یادگیری عملی این مباحث و توانایی کار با ابزارهای تشخیصی مانند مولتی‌متر، شما را به یک متخصص تمام‌عیار در زمینه برق خودرو تبدیل می‌کند. در آکادمی کارنو مهارت، ما در دوره‌های تخصصی آموزش برق خودرو تمامی این مراحل را به صورت کاملاً عملی و روی خودروهای واقعی به شما آموزش می‌دهیم.

نتیجه‌گیری: عیب یابی دینام، یک مهارت کلیدی

همانطور که دیدید، عیب یابی دینام خودرو یک فرآیند منطقی و مبتنی بر اندازه‌گیری دقیق است. با دنبال کردن مراحل ذکر شده، از بازرسی چشمی گرفته تا تست ولتاژ با مولتی‌متر، می‌توانید به سرعت ریشه مشکل را پیدا کرده و از سردرگمی و تعویض بی‌مورد قطعات جلوگیری کنید. به یاد داشته باشید که یک سیستم شارژ سالم، تضمین‌کننده عملکرد صحیح تمام بخش‌های الکترونیکی خودرو و طول عمر باتری است.

برای مشاهده نکات روزانه و ویدیوهای آموزشی رایگان در زمینه برق و انژکتور خودرو، صفحه اینستاگرام آکادمی کارنو را دنبال کنید.

اگر به دنبال تبدیل شدن به یک متخصص حرفه‌ای در زمینه سیستم‌های الکترونیکی و سوخت‌رسانی هستید، دوره جامع سوخت‌رسانی خودروهای داخلی کارنو مهارت بهترین و سریع‌ترین مسیر برای ورود شما به بازار کار پردرآمد این رشته است.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

سوالات متداول

۱. تفاوت باتری خراب با دینام خراب چیست؟ اگر خودرو پس از باتری به باتری کردن روشن شود اما پس از مدتی دوباره خاموش شود، به احتمال زیاد دینام خراب است. اما اگر حتی با باتری به باتری کردن هم به سختی روشن شود یا پس از خاموش کردن، دیگر استارت نخورد، احتمال خرابی باتری بیشتر است. تست ولتاژ شارژ (مرحله سوم) بهترین راه برای تشخیص قطعی است.

۲. عمر مفید یک دینام چقدر است؟ عمر مفید دینام به کیفیت قطعه و شرایط کارکرد خودرو بستگی دارد اما به طور متوسط بین ۱۲۰,۰۰۰ تا ۲۰۰,۰۰۰ کیلومتر است. قطعاتی مانند زغال و بلبرینگ معمولاً زودتر نیاز به تعویض پیدا می‌کنند.

۳. آیا می‌توان با دینام خراب رانندگی کرد؟ خیر. رانندگی با دینام خراب، تمام بار الکتریکی را روی باتری می‌اندازد. باتری به سرعت خالی شده و خودرو در میانه راه متوقف خواهد شد. این کار همچنین می‌تواند به سایر قطعات الکترونیکی آسیب برساند.

۴. تعمیر دینام به‌صرفه‌تر است یا تعویض آن؟ بستگی به نوع خرابی دارد. برای مشکلاتی مانند تمام شدن زغال یا خرابی آفتامات، تعمیر کاملاً به‌صرفه است. اما اگر سیم‌پیچ‌ها سوخته یا پوسته دینام آسیب دیده باشد، تعویض آن با یک دینام نو یا استوک معتبر، انتخاب بهتری است.
