BCM خودرو چیست؟ (آشنایی با مغز متفکر امکانات رفاهی خودرو)

اگر تا چند سال پیش «قلب» خودرو موتور آن بود، امروز خودروها یک «مغز» هم دارند؛ و راستش را بخواهید، بیش از یک مغز. احتمالاً نام ECU (ایسیو) یا همان واحد کنترل موتور را شنیده‌اید، اما آیا با BCM خودرو آشنایی دارید؟ BCM یا «ماژول کنترل بدنه» (Body Control Module)، قهرمان گمنامی است که مسئولیت تمام امکانات رفاهی و آسایشی خودروی شما را بر عهده دارد.

در خودروهای مدرن، از پراید و پژو گرفته تا خودروهای پیشرفته چینی، کیا و هیوندای، دیگر از آن سیم‌کشی‌های ساده و مستقیم خبری نیست. همه‌چیز هوشمند شده است و این هوشمندی، توسط BCM مدیریت می‌شود. وقتی دکمه قفل مرکزی را می‌زنید، چراغ‌های سقفی به‌آرامی روشن و خاموش می‌شوند، یا برف‌پاک‌کن با سرعت مناسب کار می‌کند، در واقع در حال تماشای عملکرد BCM هستید.

اما BCM دقیقاً چه کارهایی انجام می‌دهد؟ چرا اینقدر اهمیت دارد؟ علائم خرابی آن چیست و چطور باید آن را عیب‌یابی کرد؟ در این مقاله جامع، به تمام این سوالات پاسخ خواهیم داد. تا پایان این مطلب با ما همراه باشید تا با یکی از حیاتی‌ترین بخش‌های الکترونیک خودرو آشنا شوید.

BCM خودرو چیست؟

برای درک بهتر BCM، ابتدا باید جایگاه آن را در شبکه الکترونیک خودرو بشناسیم و تفاوت آن را با معروف‌ترین قطعه الکترونیکی خودرو، یعنی ECU، درک کنیم.

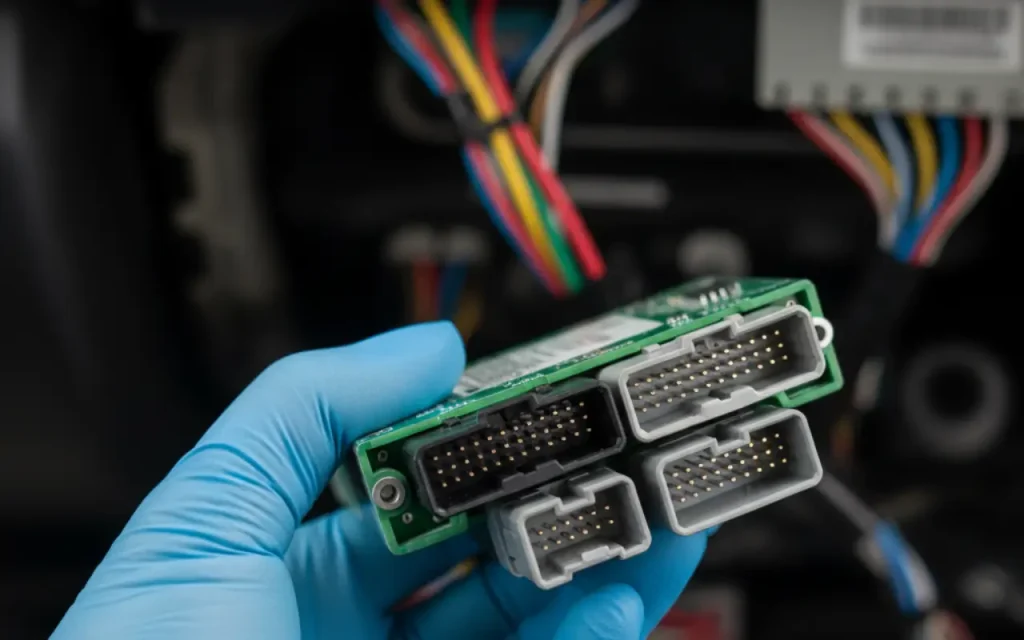

تعریف فنی BCM (یونیت کنترل بدنه)

BCM مخفف Body Control Module و به معنای «ماژول کنترل بدنه» است. در برخی خودروها مانند محصولات پژو و سیتروئن، ممکن است آن را با نام BSI (Built-in Systems Interface) بشناسید.

به زبان ساده، BCM یک کامپیوتر کوچک (یونیت کنترل) در خودرو است که وظیفه اصلی آن، نظارت و کنترل بر عملکرد تجهیزات الکتریکی و امکانات رفاهی داخل کابین و بدنه خودرو است. BCM ورودی‌ها را از سنسورهای مختلف (مانند کلید درها، دکمه شیشه بالابر، سنسور نور) دریافت می‌کند و بر اساس آن، خروجی‌های لازم (مانند روشن کردن چراغ‌ها، فعال کردن قفل مرکزی، به کار انداختن برف‌پاک‌کن) را صادر می‌کند.

این قطعه باعث می‌شود تا حجم سیم‌کشی در خودرو به شدت کاهش یابد، امکانات بیشتری به خودرو اضافه شود و عیب‌یابی سیستم‌های رفاهی یکپارچه و ساده‌تر گردد.

تفاوت BCM و ECU چیست؟

این یکی از سوالات رایج فنی‌کاران تازه‌کار است. اگر ECU مغز خودرو است، پس BCM چیست؟

نکته کلیدی: خودروهای مدرن چندین «مغز» تخصصی دارند.

• ECU (Engine Control Unit): این قطعه، «مغز موتور» است. وظیفه آن کنترل مستقیم سیستم سوخت‌رسانی، جرقه‌زنی، زمان‌بندی سوپاپ‌ها و تمام پارامترهای مربوط به عملکرد بهینه و آلایندگی موتور است.
• BCM (Body Control Module): این قطعه، «مغز بدنه و کابین» است. وظیفه آن کنترل امکانات رفاهی و آسایشی مانند چراغ‌ها، قفل‌ها، شیشه‌ها و سیستم تهویه است.

این دو ماژول معمولاً از طریق یک شبکه داخلی به نام شبکه CAN با یکدیگر و با سایر یونیت‌ها (مانند یونیت کنترل گیربکس یا ABS) در ارتباط هستند، اما وظایفشان کاملاً مجزا است.

وظایف BCM در خودرو چیست؟

حوزه اختیارات BCM بسیار گسترده است. تقریباً هر چیزی که به موتور و گیربکس مربوط نباشد، به نوعی زیر نظر BCM فعالیت می‌کند. در ادامه به مهم‌ترین وظایف این ماژول اشاره می‌کنیم.

۱. کنترل کامل سیستم روشنایی

BCM مدیریت تمام چراغ‌های داخلی و خارجی خودرو را بر عهده دارد. این شامل موارد زیر است:

• چراغ‌های جلو (نور بالا و نور پایین): در سیستم‌های اتوماتیک (سنسور نور)، BCM فرمان روشن شدن چراغ‌ها را صادر می‌کند.
• چراغ‌های راهنما و فلاشر: ایجاد ریتم چشمک‌زن و فعال‌سازی آن‌ها.
• چراغ‌های ترمز، دنده عقب و مه‌شکن.
• روشنایی داخلی کابین: شامل چراغ سقفی، چراغ نقشه، چراغ داشبورد و چراغ صندوق. BCM همچنین قابلیت “Fade Out” (کم‌نور شدن تدریجی) چراغ سقفی پس از بستن درها را مدیریت می‌کند.

۲. مدیریت قفل مرکزی و سیستم ضد سرقت

یکی از اصلی‌ترین وظایف BCM، مدیریت امنیت خودرو است:

• دریافت سیگنال از ریموت کنترل (Key Fob) یا کلید برای باز و بسته کردن درها.
• فعال‌سازی آژیر دزدگیر در صورت تشخیص ورود غیرمجاز (مثلاً باز شدن در بدون استفاده از ریموت).
• در بسیاری از خودروها، BCM با سیستم ضد سرقت (ایموبلایزر) یکپارچه است. BCM کد ریموت یا چیپ داخل سوئیچ را می‌خواند و در صورت تایید، به ECU اجازه روشن شدن خودرو را می‌دهد.

۳. کنترل شیشه بالابرها، سانروف و آینه‌های برقی

تمام کلیدهای شیشه بالابر، تنظیم آینه و سانروف، ابتدا فرمان را به BCM می‌فرستند. BCM سپس موتورهای مربوطه را فعال می‌کند. قابلیت‌هایی مانند “Auto Up/Down” (بالا و پایین رفتن اتوماتیک شیشه با یک بار فشردن کلید) یا سیستم “Anti-Pinch” (توقف شیشه در صورت برخورد با مانع) توسط BCM کنترل می‌شوند.

۴. مدیریت برف پاک‌کن و شیشه شور

BCM بر اساس دستوری که راننده از دسته برف‌پاک‌کن انتخاب می‌کند (سرعت کم، زیاد، تایمری یا اتوماتیک در مدل‌های مجهز به سنسور باران)، موتور برف‌پاک‌کن و پمپ شیشه شور را فعال می‌کند. تنظیم زمان دقیق در حالت تایمری (Intermittent) نیز بر عهده BCM است.

۵. کنترل سیستم تهویه مطبوع (HVAC)

در سیستم‌های تهویه مطبوع دستی و اتوماتیک، BCM نقش مهمی دارد. این ماژول فرمان‌های پنل تهویه (انتخاب دما، سرعت فن، دریچه‌ها) را دریافت کرده و کمپرسور کولر، فن بخاری و موتورهای دمپر (تقسیم‌کننده هوا) را مدیریت می‌کند.

۶. هماهنگی با سایر یونیت‌ها (شبکه CAN)

BCM مانند یک مدیر میانی عمل می‌کند. اطلاعات را از سنسورهای مختلف جمع‌آوری کرده و برخی را مستقیماً اجرا می‌کند (مانند روشن کردن چراغ) و برخی دیگر را از طریق شبکه CAN برای سایر یونیت‌ها ارسال می‌کند. برای مثال، BCM سرعت خودرو را از یونیت ABS یا ECU دریافت می‌کند تا قفل مرکزی را پس از رسیدن به سرعت مشخص (مثلاً ۲۰ کیلومتر بر ساعت) فعال کند.

محل نصب BCM در خودروهای مختلف کجاست؟

محل قرارگیری BCM در خودروهای مختلف متفاوت است، اما معمولاً در داخل کابین و در مکانی محافظت‌شده از رطوبت و ضربه قرار دارد. رایج‌ترین مکان‌ها عبارتند از:

• زیر داشبورد، سمت راننده: این رایج‌ترین مکان است. اغلب در نزدیکی جعبه فیوز داخلی (جعبه فیوز زیر فرمان) یا پشت آن نصب می‌شود.
• پشت داشبورد، سمت شاگرد: در برخی خودروها، BCM در پشت جعبه داشبورد قرار دارد.
• کنسول میانی: در موارد کمتری، ممکن است در زیر کنسول میانی (نزدیک دسته دنده) یافت شود.
• یکپارچه با جعبه فیوز (IPDM): در برخی خودروها مانند محصولات نیسان یا برخی مدل‌های رنو (مانند BSI در پژو ۲۰۶)، BCM با جعبه فیوز و رله‌های داخلی یکپارچه شده است که به آن “Intelligent Power Distribution Module” یا ماژول توزیع برق هوشمند می‌گویند.

علائم خرابی BCM

خرابی BCM می‌تواند یکی از گیج‌کننده‌ترین مشکلات برقی خودرو باشد، زیرا علائم آن بسیار متنوع و گاهی اوقات غیرمرتبط به نظر می‌رسند. اگر BCM خراب شود، انگار که سیستم عصبی خودرو دچار اختلال شده است.

مهم‌ترین علائم خرابی BCM عبارت‌اند از:

• عملکرد نامنظم چراغ‌ها: روشن نشدن چراغ‌ها، روشن ماندن دائمی آن‌ها (حتی پس از خاموش کردن خودرو)، چشمک زدن بی‌دلیل، یا از کار افتادن هم‌زمان چند چراغ.
• اختلال در قفل مرکزی و دزدگیر: کار نکردن ریموت، باز و بسته نشدن درها، فعال شدن بی‌دلیل دزدگیر، یا کار نکردن سیستم ایموبلایزر و روشن نشدن خودرو.
• از کار افتادن شیشه بالابرها و آینه‌ها: ممکن است یک یا چند شیشه بالابر به طور ناگهانی از کار بیفتند.
• کار نکردن برف‌پاک‌کن: توقف برف‌پاک‌کن در وسط شیشه یا کار نکردن در هیچ حالتی.
• مشکلات سیستم تهویه: روشن نشدن کولر یا بخاری، یا کار نکردن تنظیمات فن و دریچه‌ها.
• خالی شدن باتری (برق دزدی): یکی از بدترین علائم است. BCM خراب ممکن است پس از خاموش شدن خودرو، برخی سیستم‌ها (مانند چراغ سقفی یا رادیو) را روشن نگه دارد و باعث تخلیه باتری در طول شب شود.
• روشن شدن چراغ‌های هشدار در پشت آمپر: گاهی خرابی BCM باعث ارسال سیگنال‌های اشتباه به پشت آمپر و روشن شدن چراغ‌های هشدار بی‌ارتباط می‌شود.

تشخیص و تفکیک این علائم از مشکلات ساده‌ای مانند سوختن فیوز یا خرابی رله، بخش مهمی از سرفصل‌های آموزش برق خودرو در دوره‌های تخصصی کارنو مهارت است.

آیا BCM قابل تعمیر است؟

وقتی با علائم بالا مواجه می‌شویم، اولین قدم عیب‌یابی اصولی است. عیب‌یابی BCM یک فرآیند تخصصی است و فقط با حدس و گمان انجام نمی‌شود.

۱. عیب‌یابی با دستگاه دیاگ

اولین قدم، اتصال دستگاه دیاگ (Scanner) به پورت OBD-II خودرو است. BCM نیز مانند ECU، کدهای خطا (Fault Codes) را در حافظه خود ذخیره می‌کند. خواندن این کدها می‌تواند مستقیماً ما را به سمت قطعه یا سنسور معیوب هدایت کند. به عنوان مثال، ممکن است کد خطا مربوط به «اتصال کوتاه در مدار چراغ ترمز» یا «خطای ارتباط با ریموت» باشد.

۲. بررسی اتصالات و تغذیه

قبل از محکوم کردن BCM، باید از سلامت فیوزهای مربوطه و رسیدن برق مثبت و منفی (اتصال بدنه) به سوکت BCM اطمینان حاصل کرد. گاهی اوقات مشکل صرفاً یک سولفاته شدن ساده در کانکتورها یا قطع بودن سیم است.

۳. بررسی نفوذ آب

یکی از دشمنان اصلی BCM، نفوذ آب است. آب‌بندی نامناسب شیشه جلو یا نشت آب از سیستم خنک‌کننده (رادیاتور بخاری) می‌تواند باعث رسیدن رطوبت به BCM (که معمولاً زیر داشبورد است) و ایجاد خوردگی و اتصالی در برد آن شود.

۴. تعمیر BCM بهتر است یا تعویض آن؟

خبر خوب این است که در بسیاری از موارد، BCM قابل تعمیر است.

اغلب مشکلات BCM به دلیل خرابی قطعات خاصی روی برد (مانند رله‌ها، ترانزیستورها، یا خازن‌ها) یا مشکلات نرم‌افزاری (پروگرمینگ) رخ می‌دهد. یک تعمیرکار متخصص در الکترونیک خودرو می‌تواند با شناسایی قطعه معیوب روی برد، آن را تعویض کرده و ماژول را احیا کند.

البته در صورت آسیب فیزیکی شدید یا سوختگی گسترده برد، BCM باید تعویض شود. توجه داشته باشید که BCMهای جدید اغلب نیاز به «کدینگ» یا «پروگرمینگ» دارند تا با خودروی شما همگام شوند (مثلاً تعریف کد سوئیچ)، که این کار نیز نیازمند دانش و تجهیزات تخصصی است. مهارت در عیب‌یابی این یونیت‌ها، به‌ویژه درخودروهای چینی که دارای BCMهای پیشرفته هستند، بسیار حیاتی است. این مباحث به صورت کامل در دوره‌های آموزش تعمیرات خودروهای چینی کارنو مهارت آموزش داده می‌شوند.

آکادمی کارنو مهارت، با برگزاری دوره‌های تخصصی برق و انژکتور، شما را برای ورود به این بازار کار آماده می‌کند.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

اهمیت BCM در خودروهای مدرن چینی، کیا و هیوندای

هرچه خودروها لوکس‌تر و مدرن‌تر می‌شوند، نقش BCM نیز پررنگ‌تر و پیچیده‌تر می‌شود. در خودروهای داخلی مانند ۲۰۶ (با سیستم BSI) یا دنا (با سیستم اکوماکس)، BCM وظایف مشخصی دارد.

اما در خودروهای وارداتی، داستان متفاوت است. در خودروهای کیا و هیوندای، می‌بینیم که BCM نه تنها وظایف ذکر شده را انجام می‌دهد، بلکه با سیستم‌هایی مانند کی‌لس استارت (Keyless Start)، رادار نقطه کور (Blind Spot Detection)، سنسورهای پارک، و حتی سیستم مدیریت هوشمند باتری (BMS) در ارتباط مستقیم است.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

در خودروهای چینی جدید، شاهد یکپارچگی بسیار بالای سیستم‌ها هستیم. BCM در این خودروها اغلب با چندین یونیت دیگر (مانند کنترلر درها یا یونیت صندلی برقی) در ارتباط شبکه است و عیب‌یابی آن‌ها بدون نقشه و دانش عمیق از شبکه‌های مالتی‌پلکس تقریباً غیرممکن است.

نتیجه‌گیری

BCM خودرو دیگر یک قطعه آپشنال و لوکس نیست؛ بلکه ستون فقرات امکانات رفاهی و بخش مهمی از سیستم امنیت خودروهای امروزی است. از یک پراید ساده تا یک هیوندای سانتافه، همگی به نوعی از این ماژول بهره می‌برند.

در این مقاله آموختیم که BCM چیست، چه وظایفی دارد، تفاوت آن با ECU در کجاست، و علائم خرابی آن کدام‌اند. همچنین دیدیم که تعمیر BCM یک تخصص کاملاً امکان‌پذیر و پرسود است.

با پیچیده‌تر شدن روزافزون خودروها، تقاضا برای تعمیرکارانی که فقط «مکانیک» یا «باتری‌ساز» نیستند، بلکه «متخصص الکترونیک و شبکه خودرو» هستند، به شدت در حال افزایش است. تسلط بر عیب‌یابی BCM خودرو و سایر نودهای شبکه، برگ برنده شما در بازار کار فردا خواهد بود.

اگر به آینده شغلی خود در این حوزه علاقه‌مند هستید، آکادمی کارنو با تکیه بر سال‌ها تجربه عملی در تعمیرات پیشرفته، آماده است تا دانش فنی شما را متحول کند. دوره‌های ما روی عیب‌یابی عملی و چالش‌های واقعی بازار کار تمرکز دارند.

برای اطلاع از جدیدترین دوره‌ها، نکات فنی و ویدیوهای آموزشی رایگان، حتماً صفحه اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا می‌توان با BCM خراب رانندگی کرد؟ بستگی به نوع خرابی دارد. اگر خرابی فقط مربوط به امکانات رفاهی (مانند شیشه بالابر) باشد، بله، اما اگر BCM با سیستم ایموبلایزر (ضد سرقت) یکپارچه باشد، خرابی آن می‌تواند مانع از روشن شدن خودرو شود. همچنین اگر BCM باعث برق دزدی شود، ممکن است شما را در راه بگذارد.

۲. آیا BCM استوک (دست دوم) قابل استفاده است؟ بله، اما در ۹۰ درصد موارد نیاز به «پروگرمینگ» یا «بی‌کد کردن» دارد تا با ECU و سیستم ضد سرقت خودروی شما هماهنگ شود. این کار تخصصی است و نمی‌توان BCM یک خودرو را مستقیماً روی خودروی دیگر (حتی هم‌مدل) نصب کرد.

۳. هزینه تعمیر BCM چقدر است؟ هزینه تعمیر به مراتب کمتر از تعویض آن است. قیمت یک BCM نو می‌تواند بسیار گران باشد (به‌خصوص برای خودروهای وارداتی). هزینه تعمیر بستگی به نوع خرابی (نرم‌افزاری یا سخت‌افزاری) دارد، اما معمولاً بسیار مقرون‌به‌صرفه‌تر از خرید قطعه نو است.

۴. تفاوت BCM و BSI چیست؟ اساساً هر دو یک کار را انجام می‌دهند (کنترل امکانات بدنه). BSI (Buit-in Systems Interface) نامی است که گروه پژو سیتروئن (PSA) برای این ماژول استفاده می‌کند (مانند پژو ۲۰۶). BCM اصطلاح رایج‌تر و جهانی‌تر است.
