خودرو Mild Hybrid چیست؟ نحوه کار، اجزا، مزایا و معایب سیستم هیبرید ملایم
خودروهای Mild Hybrid یا هیبرید ملایم یکی از انواع سیستم‌های هیبریدی هستند که در آن یک سیستم الکتریکی در کنار
خودروهای Mild Hybrid یا هیبرید ملایم یکی از انواع سیستم‌های هیبریدی هستند که در آن یک سیستم الکتریکی در کنار موتور احتراقی برای بهبود بهره‌وری و عملکرد خودرو استفاده می‌شود.
در این معماری، موتور احتراقی همچنان نقش اصلی را در تأمین نیروی موردنیاز خودرو بر عهده دارد و موتور الکتریکی معمولاً به‌عنوان یک سیستم کمکی فعالیت می‌کند. به همین دلیل، Mild Hybrid با خودروهای هیبرید کامل یا Full Hybrid تفاوت دارد و نباید این دو سیستم را یکسان در نظر گرفت.
یکی از مهم‌ترین ویژگی‌های Mild Hybrid، امکان بازیابی بخشی از انرژی هنگام کاهش سرعت و ترمزگیری است. انرژی بازیابی‌شده می‌تواند در باتری ذخیره شود و در شرایط مناسب برای کمک به موتور احتراقی و بهبود عملکرد سیستم Stop/Start مورد استفاده قرار گیرد.
اما خودرو Mild Hybrid چیست؟ چه اجزایی دارد؟ آیا می‌تواند فقط با موتور الکتریکی حرکت کند و چه تفاوتی با HEV و PHEV دارد؟
در این مقاله بررسی می‌کنیم سیستم Mild Hybrid چیست، چگونه کار می‌کند، از چه اجزایی تشکیل شده است، چه مزایا و محدودیت‌هایی دارد و برای عیب‌یابی و تعمیر آن به چه مهارت‌هایی نیاز است.
Mild Hybrid چیست؟
Mild Hybrid یا هیبرید ملایم نوعی معماری هیبریدی است که در آن یک سیستم الکتریکی در کنار موتور احتراقی قرار می‌گیرد و برای بهبود بهره‌وری سیستم پیشرانه مورد استفاده قرار می‌گیرد.
در این سیستم، موتور الکتریکی معمولاً توان و ظرفیت کافی برای جایگزین‌شدن کامل با موتور احتراقی را ندارد. بنابراین موتور احتراقی همچنان منبع اصلی نیروی حرکت خودرو است و سیستم الکتریکی بیشتر نقش کمکی دارد.
این سیستم می‌تواند در شرایط مختلف به موتور احتراقی کمک کند، انرژی حاصل از کاهش سرعت را بازیابی کند و عملکرد سیستم Stop/Start را بهبود دهد.
به زبان ساده، می‌توان نقش اجزای اصلی را این‌گونه در نظر گرفت:
موتور احتراقی → منبع اصلی نیروی حرکت
موتور الکتریکی → سیستم کمکی
باتری → ذخیره‌کننده انرژی الکتریکی
البته ساختار دقیق Mild Hybrid در خودروهای مختلف یکسان نیست و نوع موتور الکتریکی، ظرفیت باتری، ولتاژ سیستم و نحوه مدیریت انرژی می‌تواند بر اساس طراحی خودروساز متفاوت باشد.
سیستم Mild Hybrid چگونه کار می‌کند؟
برای درک نحوه عملکرد Mild Hybrid باید ارتباط میان موتور احتراقی، موتور الکتریکی، باتری و سیستم مدیریت انرژی را در نظر گرفت.
در زمان رانندگی، موتور احتراقی همچنان بخش اصلی نیروی موردنیاز خودرو را تأمین می‌کند. سیستم الکتریکی نیز بر اساس شرایط خودرو می‌تواند برای کمک به موتور وارد عمل شود.
یکی از مهم‌ترین مراحل عملکرد Mild Hybrid هنگام کاهش سرعت خودرو اتفاق می‌افتد.
در این شرایط، سیستم می‌تواند بخشی از انرژی حرکتی خودرو را بازیابی کند. این انرژی به انرژی الکتریکی تبدیل شده و در باتری ذخیره می‌شود.
سپس در شرایط مناسب، انرژی ذخیره‌شده می‌تواند برای کمک به سیستم الکتریکی و کاهش بار موتور احتراقی مورد استفاده قرار گیرد.
به این ترتیب، بخشی از انرژی‌ای که در یک خودروی معمولی هنگام کاهش سرعت عمدتاً به شکل گرما در سیستم ترمز تلف می‌شود، می‌تواند دوباره وارد چرخه انرژی خودرو شود.
نقش سیستم Stop/Start در Mild Hybrid
یکی از کاربردهای مهم سیستم Mild Hybrid، کمک به عملکرد Stop/Start است.
در هنگام توقف خودرو، موتور احتراقی می‌تواند در شرایط مناسب خاموش شود. سپس هنگام نیاز به حرکت مجدد، سیستم الکتریکی به راه‌اندازی دوباره موتور کمک می‌کند.
این فرآیند می‌تواند باعث کاهش زمان روشن‌بودن موتور در حالت توقف و در نتیجه کاهش مصرف سوخت در این شرایط شود.
نحوه اجرای این فرآیند در خودروهای مختلف به معماری سیستم Mild Hybrid و استراتژی کنترلی خودروساز بستگی دارد.

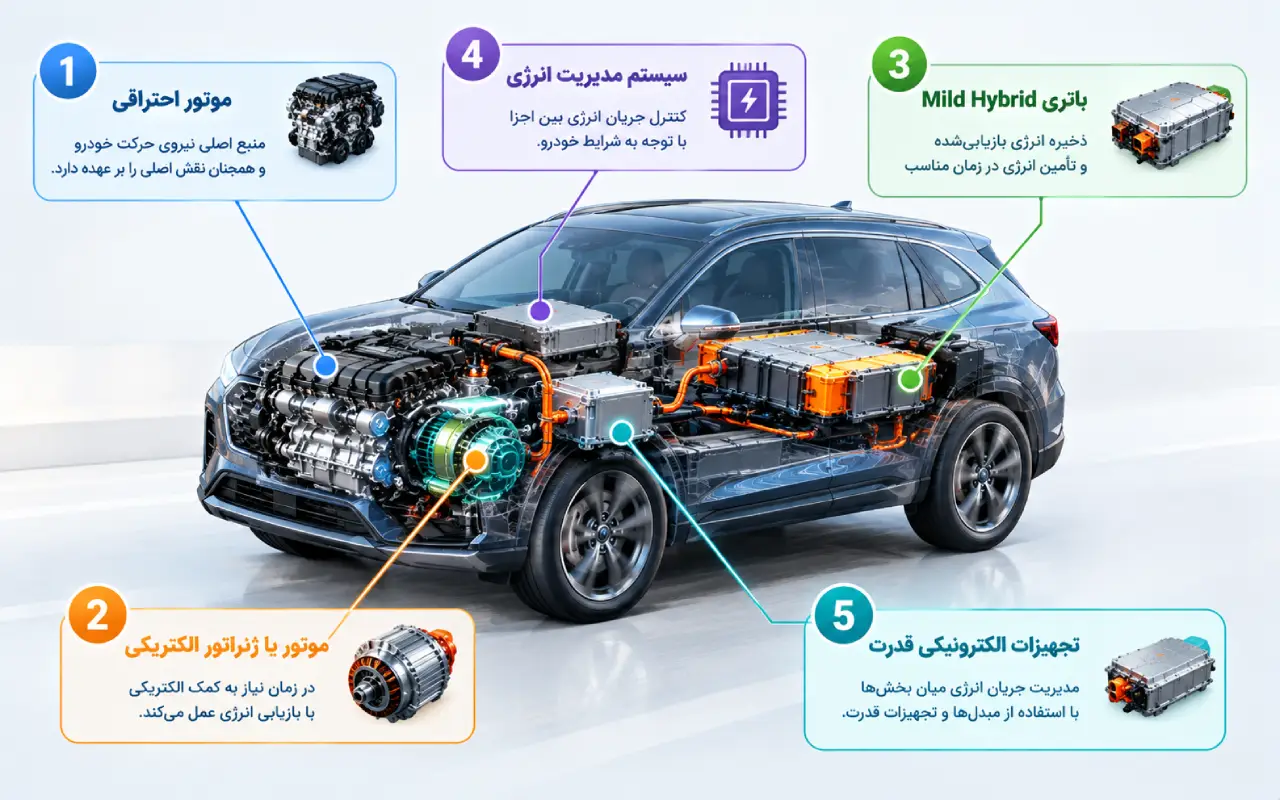

اجزای اصلی سیستم Mild Hybrid
اگرچه ساختار Mild Hybrid در خودروهای مختلف متفاوت است، اما این سیستم معمولاً از چند بخش اصلی تشکیل می‌شود که با یکدیگر برای مدیریت انرژی همکاری می‌کنند.
1. موتور احتراقی
موتور احتراقی همچنان بخش اصلی سیستم پیشرانه است و در بیشتر شرایط وظیفه تأمین نیروی موردنیاز برای حرکت خودرو را بر عهده دارد.
سیستم الکتریکی Mild Hybrid برای کمک به این موتور و افزایش بهره‌وری کلی سیستم طراحی شده است.
2. موتور یا ژنراتور الکتریکی
واحد الکتریکی می‌تواند بسته به شرایط مختلف نقش موتور یا ژنراتور را داشته باشد.
در زمان نیاز به کمک الکتریکی، این واحد انرژی الکتریکی را به توان مکانیکی تبدیل می‌کند و به عملکرد موتور احتراقی کمک می‌کند.
هنگام کاهش سرعت نیز می‌تواند بخشی از انرژی حرکتی را بازیابی و به انرژی الکتریکی تبدیل کند.
3. باتری Mild Hybrid
باتری وظیفه ذخیره انرژی الکتریکی سیستم را بر عهده دارد.
انرژی بازیابی‌شده هنگام کاهش سرعت می‌تواند در این باتری ذخیره شود تا در زمان مناسب دوباره مورد استفاده قرار گیرد.
ظرفیت باتری و مشخصات آن به معماری سیستم و طراحی خودرو بستگی دارد.
4. سیستم مدیریت انرژی
سیستم مدیریت انرژی وظیفه کنترل جریان انرژی میان بخش‌های مختلف سیستم را بر عهده دارد.
این سیستم با توجه به شرایطی مانند وضعیت باتری، سرعت خودرو، شتاب‌گیری، کاهش سرعت و شرایط عملکرد موتور تصمیم می‌گیرد انرژی چگونه مورد استفاده قرار گیرد.
5. تجهیزات الکترونیکی قدرت
در معماری‌های مختلف Mild Hybrid ممکن است از تجهیزات الکترونیکی قدرت و مبدل‌ها برای مدیریت جریان انرژی میان بخش‌های مختلف استفاده شود.
نوع و ساختار این تجهیزات به معماری الکتریکی خودرو بستگی دارد.
آیا Mild Hybrid می‌تواند با موتور الکتریکی حرکت کند؟
در حالت کلی، سیستم Mild Hybrid برای حرکت مستقل و طولانی‌مدت خودرو با موتور الکتریکی طراحی نشده است.
توان موتور الکتریکی و ظرفیت باتری در این سیستم معمولاً با هدف کمک به موتور احتراقی، بازیابی انرژی و بهبود بهره‌وری سیستم تعیین می‌شود.
البته نحوه عملکرد دقیق در خودروهای مختلف یکسان نیست و برخی معماری‌ها ممکن است قابلیت‌های متفاوتی داشته باشند.
بنابراین برای بررسی اینکه یک خودروی خاص در چه شرایطی می‌تواند از نیروی الکتریکی استفاده کند، باید مشخصات فنی و معماری همان خودرو بررسی شود.
تفاوت Mild Hybrid با Full Hybrid
مهم‌ترین تفاوت Mild Hybrid و Full Hybrid در میزان نقش سیستم الکتریکی در حرکت خودرو است.
در Mild Hybrid، موتور احتراقی همچنان نقش اصلی را دارد و سیستم الکتریکی بیشتر برای کمک به موتور، بازیابی انرژی و بهبود عملکرد Stop/Start استفاده می‌شود.
در Full Hybrid، سیستم الکتریکی معمولاً توان و ظرفیت بیشتری دارد و بسته به معماری خودرو می‌تواند در شرایط مشخص، خودرو را با نیروی الکتریکی به حرکت درآورد.
بنابراین وجود باتری و موتور الکتریکی به‌تنهایی به این معنی نیست که خودرو Full Hybrid است. نحوه ارتباط اجزا و میزان توان الکتریکی قابل استفاده نیز اهمیت دارد.
مزایای Mild Hybrid
سیستم Mild Hybrid می‌تواند مزایایی برای عملکرد و بهره‌وری خودرو ایجاد کند.
1. بازیابی بخشی از انرژی
در هنگام کاهش سرعت، بخشی از انرژی حرکتی خودرو می‌تواند بازیابی و در باتری ذخیره شود.
2. بهبود عملکرد Stop/Start
سیستم الکتریکی می‌تواند به خاموش و روشن‌شدن مجدد موتور احتراقی کمک کند و عملکرد این فرآیند را بهبود دهد.
3. کمک به موتور احتراقی
در شرایط مشخص، موتور الکتریکی می‌تواند بخشی از توان موردنیاز را تأمین کند و به موتور احتراقی کمک کند.
4. کاهش برخی اتلاف‌های انرژی
استفاده مجدد از بخشی از انرژی بازیابی‌شده می‌تواند به بهبود بهره‌وری کلی سیستم کمک کند.
محدودیت‌ها و معایب Mild Hybrid
Mild Hybrid در کنار مزایا، محدودیت‌هایی نیز دارد که هنگام بررسی این فناوری باید در نظر گرفته شوند.
1. وابستگی بیشتر به موتور احتراقی
در Mild Hybrid، موتور احتراقی همچنان نقش اصلی را در تأمین نیروی حرکت خودرو دارد.
2. توان محدود سیستم الکتریکی
سیستم الکتریکی Mild Hybrid معمولاً برای حرکت مستقل خودرو در مسافت‌های طولانی طراحی نشده است.
3. پیچیدگی بیشتر نسبت به خودروهای معمولی
اضافه‌شدن باتری، موتور الکتریکی، تجهیزات کنترلی و مدارهای الکتریکی باعث می‌شود سیستم پیشرانه نسبت به یک خودروی کاملاً احتراقی پیچیده‌تر شود.

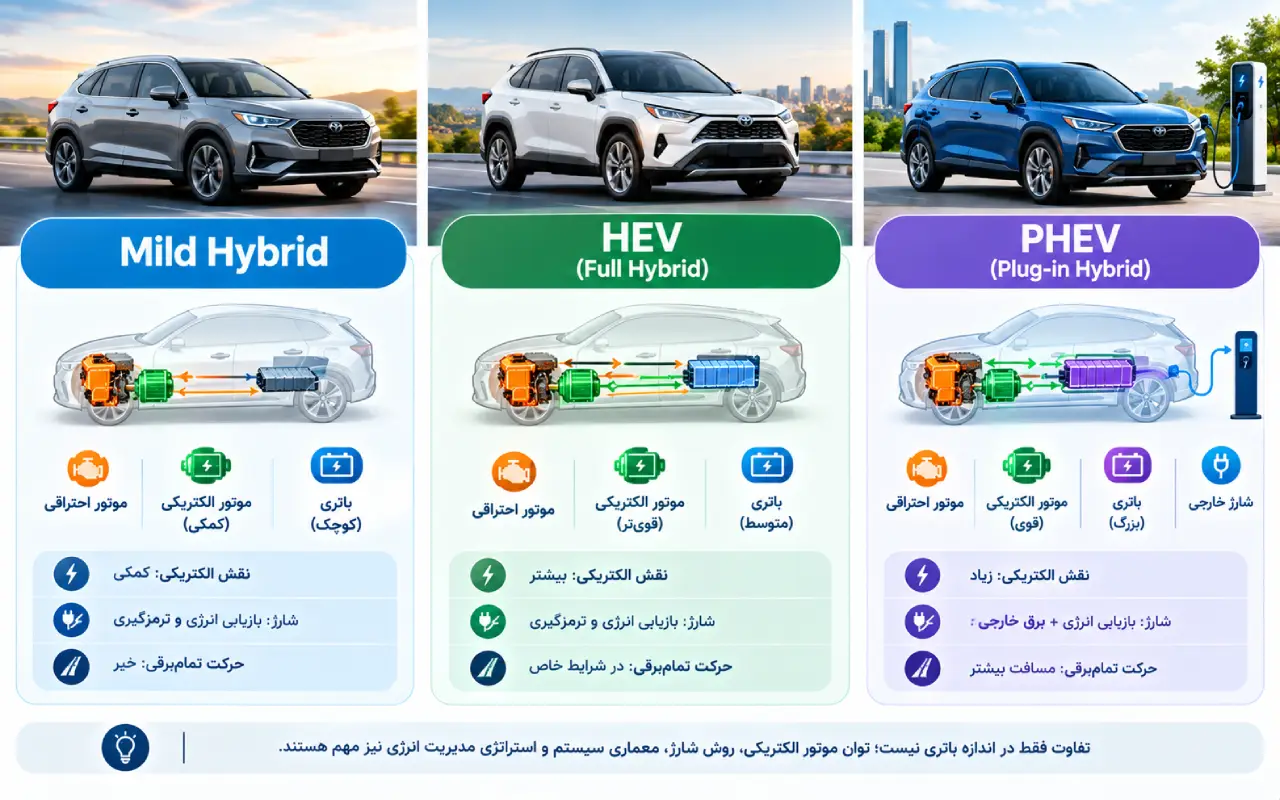

تفاوت Mild Hybrid، HEV و PHEV چیست؟
سیستم‌های Mild Hybrid، HEV و PHEV همگی از موتور احتراقی و اجزای الکتریکی استفاده می‌کنند، اما میزان نقش سیستم الکتریکی و روش تأمین انرژی در آن‌ها متفاوت است.
در Mild Hybrid، سیستم الکتریکی بیشتر نقش کمکی دارد.
در HEV یا Full Hybrid، سیستم الکتریکی می‌تواند نقش بیشتری در تأمین نیروی حرکت داشته باشد و بسته به معماری خودرو امکان حرکت تمام‌برقی در شرایط مشخص وجود دارد.
در PHEV، باتری ظرفیت بیشتری دارد و می‌تواند از یک منبع برق خارجی نیز شارژ شود. به همین دلیل، این خودروها می‌توانند در شرایط مشخص مسافت بیشتری را با نیروی الکتریکی طی کنند.
بنابراین تفاوت میان این سه معماری فقط به اندازه باتری محدود نمی‌شود و مواردی مانند توان موتور الکتریکی، روش شارژ، معماری سیستم و استراتژی مدیریت انرژی نیز اهمیت دارند.
عیب‌یابی و تعمیر سیستم Mild Hybrid
اگرچه Mild Hybrid در مقایسه با برخی معماری‌های هیبریدی ساختار ساده‌تری دارد، عیب‌یابی آن همچنان به شناخت سیستم‌های الکتریکی و الکترونیکی خودرو نیاز دارد.
در صورت مشاهده خطا یا عملکرد غیرعادی، نباید بدون بررسی اطلاعات سیستم اقدام به تعویض قطعات کرد.
بسته به نوع خودرو، بررسی کدهای خطا، داده‌های زنده، وضعیت باتری، مدارهای الکتریکی، اتصالات و سایر اجزای سیستم می‌تواند بخشی از فرآیند عیب‌یابی باشد.
در سیستم‌هایی که دارای مدار ولتاژ بالا هستند، رعایت دستورالعمل‌های ایمنی سازنده و استفاده از تجهیزات مناسب اهمیت ویژه‌ای دارد.
آیا تعمیر Mild Hybrid به تخصص برق خودرو نیاز دارد؟
بله، عیب‌یابی و تعمیر سیستم‌های Mild Hybrid به شناخت مناسبی از سیستم برق و الکترونیک خودرو نیاز دارد.
تعمیرکار باید بتواند ارتباط میان واحدهای کنترلی، باتری، موتور الکتریکی، مدارهای قدرت و سیستم مدیریت انرژی را درک کند.
به همین دلیل، یادگیری دوره های آموزش برق خودرو می‌تواند پایه مناسبی برای ورود حرفه‌ای‌تر به حوزه سیستم‌های الکتریکی و هیبریدی خودرو باشد.
کسب مهارت در این حوزه فقط به شناخت قطعات محدود نمی‌شود و توانایی خواندن اطلاعات دیاگ، تحلیل داده‌ها و دنبال‌کردن مسیر عیب‌یابی نیز اهمیت دارد.
نکات ایمنی در تعمیر Mild Hybrid
پیش از کار روی سیستم الکتریکی خودرو باید مشخص شود که معماری آن از چه سطح ولتاژی استفاده می‌کند و دستورالعمل ایمنی سازنده چیست.
در خودروهایی که بخش‌های ولتاژبالا دارند، تماس با مدارهای فعال می‌تواند خطرناک باشد. بنابراین قطع ایمن سیستم، استفاده از تجهیزات حفاظت فردی و ابزار مناسب و رعایت دستورالعمل تعمیراتی خودرو اهمیت زیادی دارد.
همچنین نباید صرفاً بر اساس ظاهر یک خودرو یا عنوان Mild Hybrid فرض کرد که تمام سیستم‌های آن از نظر ولتاژ و ساختار الکتریکی یکسان هستند.
جمع‌بندی
Mild Hybrid یا هیبرید ملایم سیستمی است که در آن موتور احتراقی همچنان نقش اصلی را در حرکت خودرو بر عهده دارد و سیستم الکتریکی برای کمک به موتور، بازیابی انرژی و بهبود عملکرد بخش‌هایی مانند Stop/Start استفاده می‌شود.
این سیستم با Full Hybrid و PHEV تفاوت دارد و میزان توان موتور الکتریکی، ظرفیت باتری، روش شارژ و معماری سیستم در آن‌ها یکسان نیست.
برای دنبال‌کردن مطالب آموزشی و نکات کاربردی مرتبط با برق و سیستم‌های الکتریکی خودرو نیز می‌توان از پیج اینستاگرام کارنو مهارت استفاده کرد.
