ECU چیست؟ وظیفه ECU در خودرو چیست؟

تا به حال به این فکر کرده‌اید که چگونه خودروی شما دقیقاً می‌داند چه مقدار سوخت تزریق کند، چه زمانی جرقه بزند یا چگونه سیستم ترمز ABS را در یک لحظه حساس فعال کند؟ پاسخ تمام این پرسش‌ها و ده‌ها فرایند پیچیده دیگر، در یک قطعه کوچک اما فوق‌العاده حیاتی نهفته است: واحد کنترل الکترونیکی یا ECU (Electronic Control Unit).

در دنیای خودروهای مدرن، ECU نقش مغز متفکر را ایفا می‌کند؛ یک کامپیوتر هوشمند که به‌طور مداوم در حال دریافت اطلاعات، پردازش داده‌ها و ارسال دستورات لازم برای عملکرد بهینه، ایمن و کارآمد خودرو است. از مدیریت موتور و سیستم‌های ایمنی گرفته تا کنترل آسایش سرنشینان، همه‌چیز زیر نظر این فرمانده الکترونیکی قرار دارد.

در این مقاله جامع قصد داریم به سفری عمیق به دنیای ایسیو برویم. با ما همراه باشید تا با زبان ساده و فنی، به شما نشان دهیم ECU چیست، از چه اجزایی تشکیل شده، چه وظایف مهمی بر عهده دارد و چرا آشنایی با آن برای هر متخصص خودرو یک ضرورت است.

ECU چیست و چه وظیفه‌ای دارد؟

واحد کنترل الکترونیکی (ECU)، که گاهی با نام واحد کنترل موتور (ECM – Engine Control Module) نیز شناخته می‌شود، یک کامپیوتر داخلی و تخصصی در خودرو است که وظیفه نظارت و کنترل بر عملکرد بخش‌های مختلف الکتریکی و مکانیکی را بر عهده دارد.

اگر بخواهیم یک مثال ساده بزنیم، ایسیو را می‌توان به مغز و سیستم عصبی انسان تشبیه کرد. سنسورهای مختلف در سراسر خودرو، مانند حواس پنج‌گانه، اطلاعاتی نظیر دمای هوا، سرعت چرخ‌ها، میزان اکسیژن در اگزوز و وضعیت پدال گاز را جمع‌آوری کرده و به ایسیو ارسال می‌کنند. ایسیو این داده‌ها را در کسری از ثانیه پردازش می‌کند و سپس دستورات لازم را به عملگرها (Actuators) مانند انژکتورهای سوخت، کوئل‌های جرقه‌زنی و موتور دریچه گاز ارسال می‌کند تا بهترین عملکرد ممکن حاصل شود.

این فرایند هوشمندانه باعث می‌شود موتور خودروی شما با بالاترین راندمان، کمترین مصرف سوخت و پایین‌ترین سطح آلایندگی کار کند.

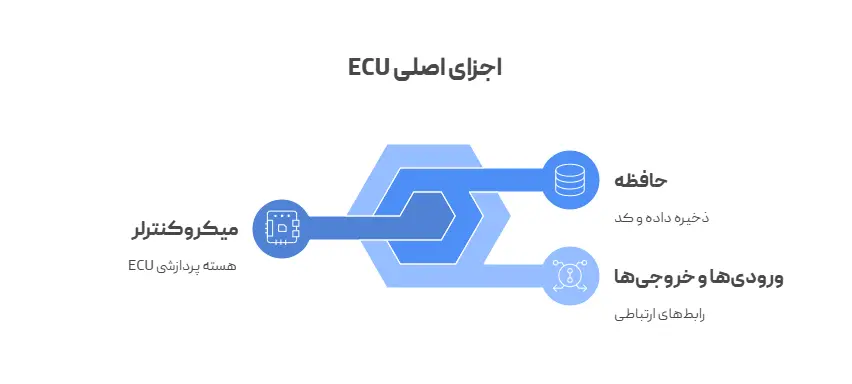

اجزای اصلی تشکیل‌دهنده ECU

هر واحد کنترل الکترونیکی از مجموعه‌ای از قطعات سخت‌افزاری پیچیده تشکیل شده است که هماهنگ با یکدیگر کار می‌کنند. شناخت این اجزا به ما کمک می‌کند تا درک بهتری از نحوه عملکرد آن داشته باشیم.

۱. میکروکنترلر (پردازنده مرکزی یا CPU)

قلب تپنده ECU، پردازنده مرکزی آن است. این قطعه مسئولیت انجام تمام محاسبات پیچیده، تحلیل داده‌های ورودی از سنسورها و تصمیم‌گیری برای ارسال دستورات به عملگرها را بر عهده دارد. سرعت و قدرت این پردازنده، تأثیر مستقیمی بر دقت و واکنش‌پذیری خودرو دارد.

۲. حافظه (Memory)

ایسیو دارای انواع مختلفی از حافظه برای ذخیره‌سازی اطلاعات است:

• حافظه فقط خواندنی (ROM): این حافظه شامل نرم‌افزار اصلی و جداول مرجعی است که توسط کارخانه سازنده برنامه‌ریزی شده و قابل تغییر نیست. این جداول، اطلاعات پایه‌ای برای عملکرد موتور در شرایط مختلف را در خود جای داده‌اند.
• حافظه با دسترسی تصادفی (RAM): این حافظه موقت است و برای ذخیره‌سازی داده‌های لحظه‌ای سنسورها و کدهای خطای موقت استفاده می‌شود. با خاموش شدن خودرو، اطلاعات این حافظه پاک می‌شود.
• حافظه قابل برنامه‌ریزی (PROM/EPROM/EEPROM): این نوع حافظه به تکنسین‌ها و متخصصان اجازه می‌دهد تا نرم‌افزار ECU را به‌روزرسانی یا اصلاح کنند. فرایند ریمپ ECU که با هدف افزایش شتاب یا کاهش مصرف سوخت انجام می‌شود، بر روی این نوع حافظه صورت می‌گیرد.

۳. ورودی‌ها و خروجی‌ها (I/O)

این بخش، پل ارتباطی ایسیو با دنیای خارج است. ورودی‌ها سیگنال‌های الکتریکی را از ده‌ها سنسور مختلف (مانند سنسور اکسیژن، سنسور دمای آب، سنسور موقعیت میل‌لنگ) دریافت می‌کنند. خروجی‌ها نیز دستورات پردازش‌شده را به شکل سیگنال‌های الکتریکی به عملگرها (مانند انژکتورها، استپر موتور، شیر برقی کنیستر) ارسال می‌کنند.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

نکته مهم: ECU برای پردازش، سیگنال‌های آنالوگ دریافتی از سنسورها را توسط مبدل آنالوگ به دیجیتال (ADC) به داده‌های دیجیتال قابل فهم برای پردازنده تبدیل می‌کند.

عملکرد ECU چگونه است؟

عملکرد کلی ای سی یو را می‌توان در یک چرخه سه‌مرحله‌ای خلاصه کرد که به‌طور مداوم و با سرعت بسیار بالا تکرار می‌شود:

1. دریافت داده (Input): سنسورهای نصب‌شده در بخش‌های مختلف خودرو، اطلاعات حیاتی را به‌صورت ولتاژ الکتریکی به ایسیو ارسال می‌کنند.
2. پردازش (Process): پردازنده ECU این داده‌ها را دریافت کرده، آن‌ها را با مقادیر مرجع موجود در حافظه خود مقایسه می‌کند و بر اساس الگوریتم‌های پیچیده، بهترین تصمیم را اتخاذ می‌کند.
3. ارسال دستور (Output): در نهایت، ECU دستورات لازم را در قالب سیگنال‌های الکتریکی به عملگرهای مربوطه صادر می‌کند تا عملکرد خودرو تنظیم شود.

مثال عملی: وقتی شما پدال گاز را فشار می‌دهید، سنسور موقعیت دریچه گاز این تغییر را به ای سی یو گزارش می‌دهد. ECU بلافاصله این اطلاعات را با داده‌های دیگر مانند سرعت خودرو، دور موتور و دمای هوا ترکیب کرده و محاسبه می‌کند که برای ایجاد شتاب مورد نظر، چه مقدار سوخت باید توسط انژکتورها پاشش شود و زمان جرقه‌زنی شمع‌ها چگونه باید تنظیم گردد. تمام این فرایند در چند میلی‌ثانیه اتفاق می‌افتد.

مهم‌ترین وظایف ECU

نقش ایسیو بسیار فراتر از کنترل موتور است. در خودروهای امروزی، چندین ای سی یو مختلف ممکن است وجود داشته باشد که از طریق یک شبکه داخلی (مانند CAN-Bus) با یکدیگر در ارتباط هستند. در ادامه به اصلی‌ترین وظایف آن‌ها می‌پردازیم.

۱. کنترل دقیق عملکرد موتور

این اصلی‌ترین و شناخته‌شده‌ترین وظیفه ایسیو است که شامل موارد زیر می‌شود:

• کنترل تزریق سوخت: تنظیم دقیق میزان و زمان پاشش سوخت برای دستیابی به بهترین نسبت هوا به سوخت.
• تنظیم زمان جرقه‌زنی: تعیین بهترین زمان برای ایجاد جرقه توسط شمع‌ها جهت احتراق کامل.
• کنترل دور آرام موتور: ثابت نگه داشتن دور موتور در حالت درجا.
• مدیریت سیستم توربوشارژر یا سوپرشارژر.

۲. مدیریت سیستم‌های ایمنی پیشرفته

ECU نقش فرماندهی را در سیستم‌های ایمنی مدرن بر عهده دارد:

• سیستم ترمز ضد قفل: با پایش سرعت هر چرخ، در هنگام ترمز شدید از قفل شدن چرخ‌ها جلوگیری می‌کند.
• کنترل پایداری الکترونیکی: در صورت تشخیص لغزش یا انحراف خودرو از مسیر، با کنترل ترمزها و گشتاور موتور از طریق سیستم ESP، به بازگرداندن کنترل به راننده کمک می‌کند.
• کیسه‌های هوا: در لحظه تصادف، ای سی یو با دریافت سیگنال از سنسورهای ضربه، دستور باز شدن کیسه‌های هوا را صادر می‌کند.

۳. بهینه‌سازی مصرف سوخت و کاهش آلایندگی

ECU با کنترل دقیق فرایند احتراق و همچنین مدیریت سیستم‌هایی مانند شیر برقی کنیستر و سیستم EGR، به کاهش مصرف سوخت و به حداقل رساندن انتشار گازهای آلاینده کمک شایانی می‌کند.

۴. کنترل آسایش و رفاه سرنشینان

در خودروهای مدرن، ای سی یو در کنترل امکانات رفاهی نیز نقش دارد:

• سیستم تهویه مطبوع
• کروز کنترل
• سیستم‌ ADAS
• سیستم ضد سرقت

توصیه کاربردی: عملکرد صحیح ایسیو به سلامت سنسورها و عملگرها وابسته است. خرابی یک سنسور کوچک می‌تواند کل محاسبات ایسیو را مختل کرده و منجر به مشکلاتی مانند افزایش مصرف سوخت، بد کار کردن موتور یا روشن شدن چراغ چک شود.

نقش دیاگ در تحلیل و عیب‌یابی ECU

حال که می‌دانیم ایسیو چیست و چقدر اهمیت دارد، این سؤال پیش می‌آید که چگونه می‌توان از سلامت آن مطلع شد یا مشکلات آن را پیدا کرد؟ اینجا است که دیاگ وارد میدان می‌شود.

دوره آموزشی تخصصی زبان فنی خودرو (مکانیک، الکتریکال و آپشنال خودرو)

5.000.000 تومان

دوره زبان فنی خودرو آکادمی کارنو که به عنوان مکمل کتاب زبان فنی خودرو طراحی شده، یک دوره تخصصی و کاربردی است که به شما کمک می‌کند واژگان و اصطلاحات فنی مربوط به تعمیرات، برق، موتور و گیربکس خودرو را به‌طور کامل و عملی یاد بگیرید.

مفهوم دیاگ و عملکرد آن

دیاگ فرایند عیب‌یابی الکترونیکی خودرو با استفاده از یک دستگاه تخصصی به نام اسکنر یا دستگاه دیاگ است. ای سی یو به‌طور مداوم عملکرد سنسورها و عملگرها را زیر نظر دارد. اگر مقادیر دریافتی از یک سنسور خارج از محدوده استاندارد تعریف‌شده باشد یا یک عملگر به درستی به دستورات پاسخ ندهد، ای سی یو یک کد خطا (DTC – Diagnostic Trouble Code) را در حافظه خود ثبت کرده و در بسیاری از موارد، چراغ چک را روشن می‌کند.

دستگاه دیاگ از طریق درگاه OBD-II (On-Board Diagnostics) به ایسیو متصل شده و به تکنسین اجازه می‌دهد تا:

• کدهای خطای ثبت‌شده را بخواند.
• اطلاعات لحظه‌ای (Live Data) سنسورها را مشاهده کند.
• تست‌های عملکردی بر روی عملگرها انجام دهد.

ابزارهای پیشرفته‌ای مانند دیاگ کارمن، علاوه بر این قابلیت‌ها، امکانات گسترده‌تری نظیر تحلیل عمیق داده‌ها با استفاده از اسیلسکوپ و ارائه گزارش‌های جامع را فراهم می‌کنند که برای تشخیص مشکلات پیچیده الکتریکی ضروری است.

اهمیت دیاگ در نگهداری خودرو

عیب‌یابی با دستگاه دیاگ، دقیق‌ترین و سریع‌ترین راه برای شناسایی مشکلات مرتبط با ECU و سیستم‌های الکترونیکی خودرو است. این کار از تعویض قطعات غیرضروری جلوگیری کرده و هزینه‌های تعمیر و نگهداری را به شکل چشمگیری کاهش می‌دهد.

یادگیری تخصصی عیب‌یابی ای سی یو و کار با دستگاه‌های دیاگ پیشرفته، یکی از پول‌سازترین مهارت‌ها در بازار کار امروز است. در دوره‌های تخصصی برق و انژکتور آکادمی کارنو مهارت، شما به‌صورت کاملاً عملی با تمام فوت‌وفن‌های عیب‌یابی ایسیوهای خودروهای داخلی، چینی، کیا و هیوندای آشنا خواهید شد. برای کسب اطلاعات بیشتر و مشاوره رایگان، با ما تماس بگیرید.

آینده ایسیوها؛ حرکت به سوی یکپارچگی و هوش مصنوعی

صنعت خودروسازی با سرعت در حال تحول است و ایسیوها نیز از این قاعده مستثنی نیستند. آینده این قطعات کلیدی به سمت موارد زیر حرکت می‌کند:

• یکپارچه‌سازی: به جای استفاده از ده‌ها ایسیو مجزا، خودروسازان در حال حرکت به سمت کنترلرهای دامنه هستند که وظایف چندین ECU را در یک واحد قدرتمندتر ادغام می‌کنند.
• هوش مصنوعی: ایسیوهای آینده با بهره‌گیری از هوش مصنوعی قادر خواهند بود سبک رانندگی شما را یاد بگیرند و عملکرد موتور را برای دستیابی به بهترین بهره‌وری شخصی‌سازی کنند.
• به‌روزرسانی از راه دور: همانند تلفن‌های هوشمند، نرم‌افزار ایسیوها در آینده از طریق اینترنت و بدون نیاز به مراجعه به نمایندگی به‌روزرسانی خواهد شد.

نتیجه‌گیری

در پاسخ به سؤال ECU چیست؟، می‌توان گفت که واحد کنترل الکترونیکی بدون شک یکی از حیاتی‌ترین و پیچیده‌ترین اجزای خودروهای مدرن است. این مغز متفکر، با پردازش بی‌وقفه اطلاعات و صدور دستورات دقیق، نه‌تنها عملکرد بهینه موتور و کاهش آلایندگی را تضمین می‌کند، بلکه نقشی کلیدی در افزایش ایمنی و راحتی سرنشینان ایفا می‌نماید.

با پیشرفت روزافزون فناوری، ایسیوها نیز هوشمندتر، سریع‌تر و یکپارچه‌تر می‌شوند و درک صحیح از نحوه عملکرد و روش‌های عیب‌یابی آن‌ها، یک مهارت ضروری برای تمام فعالان حوزه خودرو محسوب می‌شود. امیدواریم این مقاله جامع، دید روشنی از اهمیت این قطعه شگفت‌انگیز به شما داده باشد.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

سؤالات متداول

۱. علائم خرابی ECU چیست؟

علائم خرابی ای سی یو می‌تواند متنوع باشد، اما شایع‌ترین آن‌ها عبارت‌اند از: روشن شدن چراغ چک موتور، افزایش ناگهانی مصرف سوخت، بد کار کردن یا استارت نخوردن خودرو، کاهش قدرت و شتاب، و از کار افتادن برخی از آپشن‌های برقی.

۲. آیا ECU قابل تعمیر است؟

بله، در بسیاری از موارد ایسیو قابل تعمیر است. متخصصان تعمیرات ECU می‌توانند با شناسایی قطعه معیوب روی برد الکترونیکی، آن را تعویض کرده و عملکرد ایسیو را به حالت اول بازگردانند. البته گاهی شدت آسیب به حدی است که تعویض ECU تنها راه‌حل خواهد بود.

۳. ریمپ ECU چه تاثیری بر عمر موتور دارد؟

ریمپ اگر به‌صورت اصولی و توسط متخصص انجام شود، می‌تواند بدون آسیب رساندن به موتور، باعث بهبود شتاب و کاهش مصرف سوخت شود. اما ریمپ غیراصولی و اعمال فشار بیش از حد به قطعات موتور، می‌تواند به‌طور جدی عمر مفید آن را کاهش دهد.

۴. تفاوت ECU و ECM چیست؟

در عمل، این دو اصطلاح اغلب به جای یکدیگر استفاده می‌شوند. ECM (Engine Control Module) به‌طور خاص به واحد کنترل موتور اشاره دارد، در حالی که ECU (Electronic Control Unit) یک اصطلاح کلی‌تر است که می‌تواند به هر واحد کنترل الکترونیکی در خودرو (مانند ECU گیربکس یا ECU ترمز) اطلاق شود. با این حال، در گفتگوهای رایج، منظور از ایسیو همان کامپیوتر اصلی موتور است.
