سیستم ضد واژگونی (ROP) چیست؟

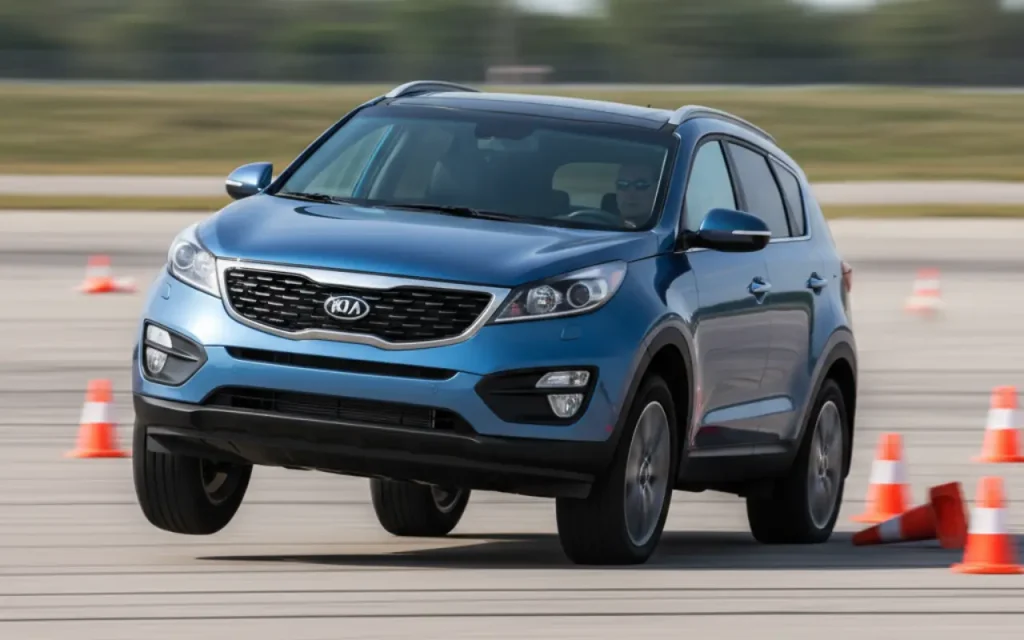

تصور کنید با یک خودروی شاسی‌بلند (SUV) در یک جاده کوهستانی در حال رانندگی هستید. ناگهان، برای جلوگیری از برخورد با یک مانع، مجبور به تغییر مسیر ناگهانی می‌شوید. در این لحظه، بزرگ‌ترین ترس هر راننده شاسی‌بلند، یعنی «چپ کردن» یا واژگونی خودرو، به ذهن خطور می‌کند. اینجاست که یک تکنولوژی حیاتی به نام سیستم ضد واژگونی (ROP) یا Roll Over Protection وارد عمل می‌شود.

این سیستم، که گاهی با نام RSC (Roll Stability Control) نیز شناخته می‌شود، یک فرشته نجات الکترونیکی است که به طور خاص برای جلوگیری از واژگونی خودروها، به‌ویژه آن‌هایی که مرکز ثقل بالاتری دارند، طراحی شده است.

اما این سیستم چگونه فیزیک را به چالش می‌کشد و خودرو را روی چرخ‌هایش نگه می‌دارد؟ در این مقاله جامع، به اعماق این سیستم نفوذ می‌کنیم، نحوه عملکرد، اجزا، تفاوت آن با ESP و نکات کلیدی عیب‌یابی آن را بررسی خواهیم کرد. اگر شما یک تعمیرکار حرفه‌ای هستید یا علاقه‌مند به درک عمیق سیستم‌های ایمنی خودرو، این مقاله برای شما نوشته شده است.

چرا به سیستم ضد واژگونی (ROP) نیاز داریم؟

پاسخ در یک مفهوم ساده فیزیکی نهفته است: مرکز ثقل (Center of Gravity – CG).

خودروهای شاسی‌بلند، وانت‌ها و ون‌ها به دلیل ارتفاع بیشتر، مرکز ثقل بالاتری نسبت به خودروهای سواری معمولی دارند. این ارتفاع بیشتر به معنای پایداری کمتر در مانورهای ناگهانی یا پیچ‌های تند است.

وقتی شما با سرعت در یک پیچ می‌پیچید، نیروی گریز از مرکز، خودرو را به سمت بیرون پیچ هل می‌دهد. اگر این نیرو به اندازه‌ای قوی باشد که بر نیروی وزن و چسبندگی لاستیک‌ها غلبه کند، چرخ‌های داخلی از زمین بلند می‌شوند و خودرو در آستانه واژگونی قرار می‌گیرد.

نکته مهم: بسیاری از رانندگان به دلیل احساس «بزرگ‌تر بودن» و «ایمن‌تر بودن» در خودروهای شاسی‌بلند، دچار «اثر کاذب اطمینان» می‌شوند و با سرعت بیشتری رانندگی می‌کنند. این دقیقاً همان جایی است که ROP اهمیت حیاتی پیدا می‌کند تا این اعتماد کاذب را با ایمنی واقعی پشتیبانی کند.

سیستم ضد واژگونی (ROP/RSC) چگونه کار می‌کند؟

اگر سیستم کنترل پایداری (ESP) را یک سیستم برای جلوگیری از «لغزش» (Skidding) بدانیم، سیستم ROP یک متخصص برای جلوگیری از «غلتش» (Rolling) است. ROP در واقع یک زیرمجموعه یا یک نسخه تکامل‌یافته از ESP محسوب می‌شود.

عملکرد ROP را می‌توان در سه مرحله خلاصه کرد:

۱. تشخیص خطر (Monitoring)

سیستم ROP به طور مداوم و در هر میلی‌ثانیه، چندین پارامتر کلیدی را پایش می‌کند:

• زاویه فرمان: راننده چقدر فرمان را چرخانده است؟
• سرعت خودرو: خودرو با چه سرعتی حرکت می‌کند؟
• شتاب جانبی: چه مقدار نیروی گریز از مرکز به خودرو وارد می‌شود؟
• نرخ چرخش بدنه (Roll Rate): این مهم‌ترین بخش است. سنسورهای ژیروسکوپ تخصصی، زاویه و سرعت کج شدن بدنه خودرو حول محور طولی آن را اندازه‌گیری می‌کنند.

۲. محاسبه ریسک (Calculation)

ECU موتور یا یک یونیت مجزا (که اغلب با ترمز ABS و ESP یکپارچه است)، این داده‌ها را دریافت می‌کند. این یونیت دارای یک مدل ریاضی از دینامیک خودرو است.

ECU مقایسه می‌کند: «آیا راننده قصد دارد بپیچد؟» (بر اساس زاویه فرمان) و «آیا خودرو در حال واژگون شدن است؟» (بر اساس سنسور نرخ چرخش بدنه).

اگر محاسبات نشان دهد که زاویه غلتش بدنه در حال عبور از یک آستانه بحرانی است، سیستم بلافاصله وارد فاز سوم می‌شود.

۳. مداخله فعال (Intervention)

اینجاست که جادو اتفاق می‌افتد. برخلاف ESP که ممکن است ترمز چرخ‌های داخلی پیچ را فعال کند تا خودرو به داخل پیچ برگردد، ROP استراتژی متفاوتی دارد:

• کاهش گشتاور موتور: اولین قدم، کاهش نیروی پیشرانه از طریق بستن دریچه گاز الکترونیکی (Throttle-by-Wire) است تا از شتاب‌گیری بیشتر جلوگیری شود.
• اعمال ترمز شدید روی چرخ‌های بیرونی: این هوشمندانه‌ترین بخش کار است. سیستم به طور کاملاً هدفمند، ترمز چرخ یا چرخ‌های بیرونی پیچ (چرخ‌هایی که در آستانه بلند شدن نیستند) را به شدت فعال می‌کند.

چرا چرخ بیرونی؟ اعمال ترمز روی چرخ بیرونی (مثلاً چرخ جلوی بیرونی)، یک نیروی مخالف ایجاد می‌کند که جلوی بلند شدن چرخ‌های داخلی را می‌گیرد و به «نشاندن» خودرو روی زمین کمک می‌کند. این کار همچنین باعث ایجاد مقداری انحراف عمدی می‌شود که راننده را مجبور به کم کردن زاویه فرمان و در نتیجه کاهش نیروی گریز از مرکز می‌کند.

اجزای کلیدی سیستم ROP

برای اجرای این عملیات پیچیده، ROP به مجموعه‌ای از سنسورها و عملگرهای دقیق وابسته است. شناخت این قطعات برای هر تعمیرکاری ضروری است:

۱. یونیت کنترل مرکزی (ECU/ESP)

مغز متفکر سیستم که معمولاً با یونیت ABS/ESP یکپارچه است. تمام محاسبات و تصمیم‌گیری‌ها در اینجا انجام می‌شود.

۲. سنسور نرخ چرخش بدنه (RRS)

قلب سیستم ROP. این سنسور (اغلب یک سنسور ترکیبی ژیروسکوپ و شتاب‌سنج یا “G-Sensor”) معمولاً در مرکز خودرو، زیر کنسول وسط یا زیر صندلی راننده نصب می‌شود تا بتواند کوچک‌ترین تغییر در زاویه و سرعت غلتش بدنه را تشخیص دهد.

۳. سنسور زاویه فرمان (SAS)

سنسور SAS که پشت غربیلک فرمان قرار دارد، به ECU می‌گوید که راننده دقیقاً قصد دارد به کدام سمت و با چه شدتی بپیچد.

۴. سنسورهای سرعت چرخ (WSS)

همان سنسورهای آشنای سیستم ABS که سرعت هر چرخ را به طور مجزا گزارش می‌دهند.

۵. واحد کنترل هیدرولیک (HCU)

این واحد که بخشی از بلوک ABS/ESP است، عملگر نهایی محسوب می‌شود. این یونیت دستور ECU را برای اعمال فشار ترمز به چرخ‌های مشخص (حتی اگر راننده پدال ترمز را فشار نداده باشد) اجرا می‌کند.

تفاوت ROP و ESP در چیست؟ آیا این دو یکی هستند؟

این یکی از سوالات رایج در میان فنی‌کاران است.

• سیستم کنترل پایداری (ESP): وظیفه اصلی آن جلوگیری از انحراف خودرو (Oversteer یا Understeer) است. ESP تلاش می‌کند خودرو دقیقاً در مسیری که راننده با فرمان مشخص کرده، باقی بماند. ESP با ترمز گرفتن انتخابی روی چرخ‌های داخلی یا خارجی (بسته به نوع انحراف) کار می‌کند تا خودرو را «بچرخاند» و در مسیر نگه دارد.
• سیستم ضد واژگونی (ROP): وظیفه اصلی آن جلوگیری از غلتش یا چپ کردن خودرو است. ROP به مسیر حرکت راننده کاری ندارد؛ تمرکز آن صرفاً روی زاویه بدنه نسبت به سطح افق است.

به بیان ساده‌تر: ESP با لغزش جانبی (Yaw) مبارزه می‌کند؛ ROP با غلتش عمودی (Roll) می‌جنگد.

البته این دو سیستم به شدت با هم در ارتباط هستند و اغلب روی یک پلتفرم سخت‌افزاری مشترک (یونیت ESP) اجرا می‌شوند. در خودروهای مدرن، به‌ویژه در برندهایی مانند کیا و هیوندای، این سیستم‌ها آن‌قدر یکپارچه عمل می‌کنند که تفکیک آن‌ها دشوار است. درک این تفاوت‌ها در دوره‌های آموزش تعمیرات کیا و هیوندای که در کارنو مهارت ارائه می‌شود، به صورت عملی و با دیاگ تخصصی به تفصیل بررسی می‌گردد.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

علائم خرابی و عیب‌یابی سیستم ضد واژگونی

همان‌طور که می‌دانید، پیچیدگی بیشتر به معنای پتانسیل خطای بیشتر است. خرابی سیستم ROP معمولاً با خرابی سیستم ESP همراه است، زیرا از سنسورهای مشترک استفاده می‌کنند.

۱. روشن شدن چراغ هشدار

واضح‌ترین نشانه، روشن شدن چراغ هشدار ESP، ESC یا گاهی یک چراغ مخصوص با نماد خودروی در حال واژگون شدن (اغلب در وانت‌ها) روی صفحه کیلومتر است.

۲. کدهای خطا (DTCs)

عیب‌یابی این سیستم بدون دستگاه دیاگ تخصصی تقریباً غیرممکن است. کدهای خطای رایج معمولاً به موارد زیر اشاره دارند:

• خطای سنسور G یا Roll Rate Sensor: این سنسور به دلیل محل نصب (اغلب در معرض رطوبت زیر کنسول) یا ضربه، مستعد خرابی است.
• خطای سنسور زاویه فرمان (SAS): عدم کالیبره بودن یا خرابی این سنسور، اطلاعات غلط به ECU می‌دهد.
• خطای ارتباطی (شبکه CAN): قطع ارتباط بین یونیت ESP و سایر یونیت‌ها (مانند ECU موتور یا سنسور SAS).

۳. مشکلات رایج در عمل

در بسیاری از موارد، مشکل اصلی نه از یونیت گران‌قیمت، بلکه از اجزای جانبی است:

• سیم‌کشی و اتصالات: اکسید شدن یا قطعی در سوکت‌های سنسورها (به‌ویژه سنسورهای سرعت چرخ) یا سنسور ژیروسکوپ مرکزی.
• کالیبراسیون: پس از کارهایی مانند تعویض جعبه فرمان، تنظیم فرمان یا حتی تعویض یونیت ESP، «کالیبره کردن سنسور زاویه فرمان» و گاهی «کالیبره کردن سنسور G» الزامی است.

نکته تخصصی: به یاد داشته باشید که عیب‌یابی سیستم‌های ایمنی مانند ROP و ESP شوخی‌بردار نیست. این سیستم‌ها مستقیماً با جان سرنشینان در ارتباط هستند. تشخیص اشتباه یا دست‌کاری غیراصولی می‌تواند منجر به فاجعه شود. تسلط بر نقشه‌خوانی و درک عمیق شبکه‌های مالتی‌پلکس، کلید عیب‌یابی این سیستم‌ها است. این مباحث، هسته اصلی دوره‌های آموزش برق خودرو در آکادمی کارنو مهارت را تشکیل می‌دهند.

سیستم ROP در خودروهای امروزی: از چینی تا کره‌ای

در گذشته، این سیستم‌ها عمدتاً در انحصار برندهای لوکس اروپایی یا وانت‌های سنگین آمریکایی بودند. اما امروزه، با افزایش محبوبیت کراس‌اوورها، این تکنولوژی به یک استاندارد تبدیل شده است.

در بسیاری از خودروهای جدید، ROP دیگر یک سیستم مجزا نیست، بلکه به عنوان بخشی از پکیج “Advanced ESP” یا “ESC+” ارائه می‌شود. درک نحوه عملکرد این سیستم‌ها در برندهای مختلف، یک مزیت رقابتی بزرگ برای تعمیرکاران است. به عنوان مثال، در دوره‌های آموزش تعمیرات خودروهای چینی، ما به طور ویژه به تفاوت‌های نرم‌افزاری و سخت‌افزاری این سیستم‌ها در برندهایی مانند چری، جک و هایما می‌پردازیم که بازار بزرگی را در ایران به خود اختصاص داده‌اند.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نتیجه‌گیری

سیستم ضد واژگونی (ROP) از یک آپشن لوکس به یک استاندارد ایمنی حیاتی، به‌ویژه برای خودروهای بلندقامت تبدیل شده است. این سیستم با استفاده هوشمندانه از سنسورهای متعدد (به‌خصوص سنسور غلتش) و مداخله دقیق در سیستم ترمز و گشتاور موتور، مانند یک دست نامرئی، خودرو را در پیچ‌های تند و مانورهای ناگهانی از خطر واژگونی نجات می‌دهد.

برای ما به عنوان متخصصین فنی، درک این سیستم فقط یک دانش تئوری نیست؛ بلکه یک ابزار کاربردی برای عیب‌یابی دقیق و ارائه خدمات ایمن به مشتریان است.

در کارنو مهارت، ما باور داریم که دانش، قدرتمندترین ابزار یک تعمیرکار است. اگر به دنبال تسلط کامل بر سیستم‌های پیچیده الکترونیکی، انژکتوری و ایمنی خودروهای داخلی، چینی، کیا و هیوندای هستید، ما در کنار شما هستیم. دوره‌های تخصصی ما، طراحی شده‌اند تا شما را از یک تعمیرکار سنتی به یک متخصص تراز اول تبدیل کنند.

برای اطلاع از آخرین دوره‌ها و دریافت مشاوره‌های فنی رایگان، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید یا با ما در تماس باشید.

سوالات متداول

۱. آیا سیستم ROP همان RSC است؟ بله، هر دو اصطلاح (Roll Over Protection و Roll Stability Control) به یک تکنولوژی اشاره دارند. شرکت‌های مختلف ممکن است از نام‌های تجاری متفاوتی استفاده کنند (مثلاً ولوو از RSC استفاده می‌کند)، اما هدف و عملکرد اصلی یکسان است: جلوگیری از واژگونی.

۲. آیا می‌توان سیستم ROP را به صورت دستی خاموش کرد؟ معمولاً خیر. در اکثر خودروها، دکمه‌ای که برای خاموش کردن ESP وجود دارد، ممکن است فقط کنترل کشش (TCS) را غیرفعال کند یا حساسیت ESP را کاهش دهد، اما سیستم‌های حیاتی مانند ROP و ABS تقریباً هرگز به طور کامل توسط راننده قابل غیرفعال‌سازی نیستند، مگر در شرایط آفرود بسیار خاص در برخی مدل‌ها.

۳. از کجا بفهمم خودروی من سیستم ضد واژگونی دارد؟ بهترین راه، مراجعه به دفترچه راهنمای خودرو است. همچنین، اگر خودروی شما (به‌ویژه اگر SUV یا کراس‌اوور مدل ۲۰۰۸ به بعد باشد) مجهز به سیستم کنترل پایداری (ESP یا ESC) باشد، به احتمال بسیار زیاد قابلیت ROP نیز به عنوان بخشی از آن پکیج وجود دارد.

۴. آیا خرابی سنسور ABS می‌تواند روی ROP تأثیر بگذارد؟ قطعاً. سیستم ROP برای محاسبه سرعت خودرو و اعمال ترمز انتخابی، به اطلاعات دقیق سنسورهای سرعت چرخ (سنسورهای ABS) وابسته است. خرابی حتی یکی از این سنسورها می‌تواند کل سیستم ESP و ROP را از کار بیندازد و چراغ هشدار را روشن کند.
