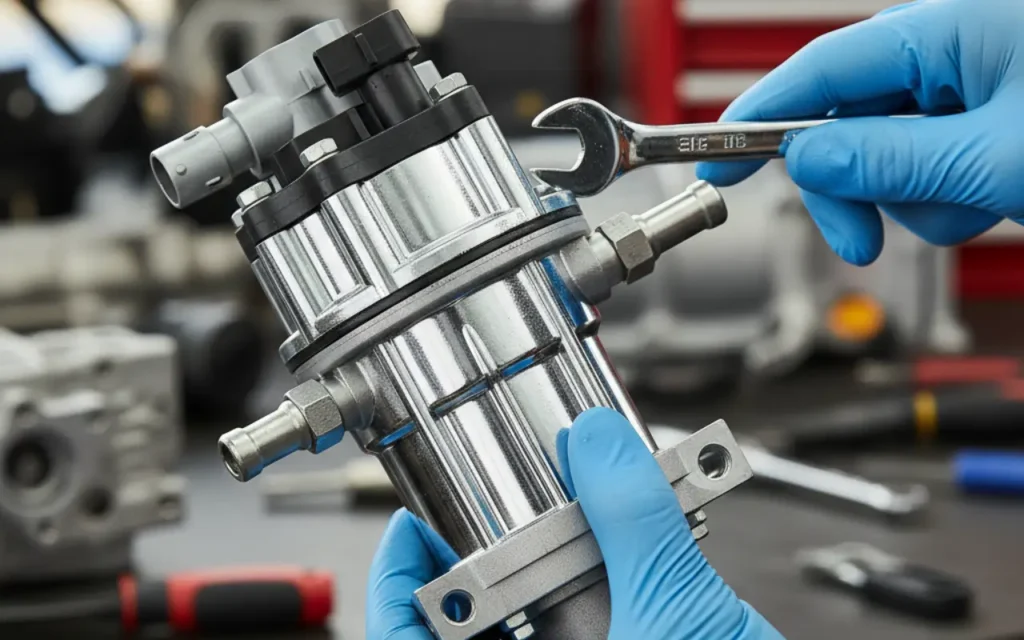

معرفی کامل پمپ سوخت فشار قوی (HPFP) و عملگر کنترل جریان

اگر در حال بررسی سیستم‌های تزریق مستقیم بنزین (GDI) هستید، باید توجه ویژه خود را به یک قطعه کلیدی معطوف کنید: پمپ سوخت فشار قوی (High-Pressure Fuel Pump – HPFP). این قطعه، قلب سیستم GDI است و دقیقاً همان چیزی است که این فناوری را از نسل‌های قدیمی‌تر سوخت‌رسانی متمایز می‌کند.

برای درک کامل نحوه کارکرد موتورهای GDI و عیب‌یابی موفق آن‌ها (مانند خودروهای نسل جدید کره ای و چینی مثل( Santafe DM ،KMC J7 و Fonix FX)، تسلط بر ساختار و عملکرد HPFP امری ضروری است.

HPFP: از فشار باک تا فشار احتراق

پمپ سوخت فشار قوی، وظیفه نهایی خود را با تبدیل فشار سوخت ورودی نسبتاً کم (حدود 3 تا 6 بار) که توسط پمپ داخل باک تأمین می‌شود، به فشار فوق‌العاده بالایی که برای تزریق مستقیم به سیلندرها لازم است، انجام می‌دهد.

ساختار و عملکرد مکانیکی

• محل نصب: HPFP معمولاً در نزدیکی یا روی سرسیلندر نصب می‌شود و به صورت مکانیکی از طریق یک بادامک اختصاصی روی میل بادامک (Camshaft) یا میل‌سوپاپ موتور به حرکت در می‌آید. این اتصال مکانیکی برای تولید نیروی لازم جهت ایجاد فشار بسیار بالا ضروری است.
• عملکرد: HPFP اساساً یک پمپ جابجایی مثبت (Positive Displacement Pump) است که از یک یا چند پیستون کوچک برای فشرده‌سازی بنزین استفاده می‌کند و توانایی تولید فشار کاری بین 100 تا 200 بار (در برخی سیستم‌های پیشرفته‌تر تا 350 بار) را دارد.

عملگر حیاتی: شیر تنظیم جریان سوخت

کلید عملکرد هوشمندانه و دقیق پمپ HPFP، وجود یک عملگر حیاتی است که خروجی پمپ را بر اساس دستورات ECU تنظیم می‌کند: شیر تنظیم جریان سوخت (Fuel Flow Control Valve).

نقش و کنترل توسط ECU

این عملگر، که یک شیر برقی (سلونوئید) است و معمولاً روی بدنه پمپ HPFP در قسمت ورودی آن نصب می‌شود، وظیفه دارد مقدار بنزین ورودی به محفظه فشار پمپ را کنترل کند:

1. ورودی به پمپ: شیر تنظیم جریان، میزان سوختی را که به پیستون‌های فشرده‌سازی پمپ می‌رسد، مدیریت می‌کند.
2. کنترل هوشمند: ECU با پردازش اطلاعات لحظه‌ای که از سنسور فشار ریل سوخت (Rail Pressure Sensor) دریافت می‌کند، فشار مورد نیاز (Target Pressure) را مشخص می‌کند. سپس، ECU با ارسال سیگنال‌های الکتریکی با عرض پالس متغیر (PWM) به این شیر، میزان باز و بسته شدن آن را کنترل می‌کند.
   • کاهش فشار (دور آرام): اگر فشار فعلی کافی است (حدود 50 تا 60 بار)، ECU شیر را محدود می‌کند تا بنزین کمتری وارد پمپ شده و فشار در حد بهینه حفظ شود.
   • افزایش فشار (شتاب‌گیری): برای رسیدن به حداکثر توان (فشار 150 تا 200 بار)، ECU سیگنال قوی‌تری ارسال می‌کند تا شیر کاملاً باز شده و حداکثر سوخت ممکن فشرده شود.

ایمنی و تخصص: تخلیه فشار قبل از هر اقدام

به دلیل فشار فوق‌العاده بالایی که در HPFP و ریل سوخت GDI وجود دارد (تا 200 بار)، رعایت نکات ایمنی هنگام عیب‌یابی و تعمیرات، یک امر حیاتی و غیرقابل چشم‌پوشی است.

خطر پرتاب سوخت و آسیب جدی

هرگونه باز کردن اتصالات لوله‌ها یا خود پمپ HPFP، در حالی که سیستم تحت فشار است، می‌تواند منجر به پرتاب شدن بنزین با نیروی بسیار خطرناک شود که عواقب جبران‌ناپذیری چون آسیب جدی فیزیکی ، آتش‌سوزی و انفجار به دنبال دارد.

پروتکل عیب‌یابی متخصصین

بسیار مهم است: قبل از هرگونه عیب‌یابی فیزیکی یا باز کردن قطعات سیستم فشار قوی HPFP، شما باید حتماً فشار سیستم سوخت را به طور کامل تخلیه کنید.

این تخلیه فشار معمولاً به روش‌های تخصصی دستی ویا از طریق دستگاه دیاگ (Scanner Tool) با اجرای یک دستورالعمل خاص یا با قطع برق پمپ اولیه و روشن گذاشتن موتور تا خاموش شدن کامل آن انجام می‌شود. گذراندن دوره‌های آموزشی تخصصی در مورد GDI، به شما می‌آموزد که چگونه عیب یابی دقیق این سیستم را انجام دهید وعملیات تخلیه فشار را به صورت استاندارد، ایمن و صحیح انجام دهید و خود و محیط کارتان را از خطرات احتمالی حفظ کنید.

نتیجه‌گیری

HPFP، به دلیل کارکرد تحت فشار و کنترل دقیق آن توسط شیر تنظیم جریان، یک قطعه حساس و حیاتی است. درک عمیق از عملکرد این دو جزء، شما را قادر می‌سازد تا به یک عیب‌یاب دقیق تبدیل شوید و از تعویض‌های گران‌قیمت جلوگیری کنید. اما مهم‌تر از همه، ایمنی در کار با HPFP، اولویت شماست. هرگز بدون تخلیه فشار، اقدام به تعمیر یا باز کردن قطعات نکنید. آموزش برق خودرو، تضمین‌کننده امنیت و درآمد بالاتر شما در حوزه GDI است.

دوره برق و انژکتور و آپشنال خودروهای کره ای

18.800.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

تسلط بر پمپ سوخت فشار قوی (HPFP) و سیستم‌های پیشرفته تزریق مستقیم بنزین (GDI) در خودروهای مدرن، مرز بین یک مکانیک معمولی و یک متخصص برق و انژکتور با درآمد بالا است. اگر می‌خواهید دانش خود را فراتر از تعویض قطعات ببرید و به یک عیب‌یاب حرفه‌ای برای خودروهایی مانند سانتافه، توسان، KMC J7 و فونیکس FX تبدیل شوید، جای درستی آمده اید.

ما در آکادمی کارنو مهارت، دوره‌های کاملاً عملیاتی را برگزار می‌کنیم.

برای مشاهده سرفصل‌های جامع، زمان‌بندی دوره‌های جدید و ثبت‌نام در تخصصی‌ترین آموزشگاه برق و انژکتور خودرو به وب‌سایت ما سر بزنید و اطلاعات کامل دوره‌ها را مشاهده کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان – 24.900.000 تومانPrice range: 18.800.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

جدیدترین نکات فنی و ویدئوهای آموزشی ما را در اینستاگرام کارنو مهارت دنبال کنید.

سؤالات متداول

در این بخش، به رایج‌ترین پرسش‌هایی که ممکن است هنگام کار یا عیب‌یابی سیستم‌های GDI و HPFP با آن‌ها روبه‌رو شوید، پاسخ‌های کوتاه و کاربردی ارائه می‌دهیم:

۱. رایج‌ترین علائم خرابی پمپ HPFP چیست؟

پاسخ: افت توان ناگهانی خودرو، نوسان شدید فشار ریل سوخت در زمان نیاز به توان بالا (مانند شتاب‌گیری)، روشن شدن چراغ چک با کدهای خطای مربوط به فشار پایین ریل، و در برخی موارد، صدای غیرعادی از سمت پمپ در هنگام کارکرد موتور، از اصلی‌ترین نشانه‌های خرابی HPFP هستند.

۲. آیا می‌توان پمپ HPFP را تعمیر کرد یا حتماً باید تعویض شود؟

پاسخ: گرچه در برخی موارد خرابی صرفاً مربوط به شیر کنترل جریان سوخت (Fuel Flow Control Valve) است که گاهی به‌صورت مجزا قابل تعویض است، اما در بسیاری از خودروها (مخصوصاً چینی و کره‌ای)، تولیدکنندگان معمولاً HPFP را به‌عنوان یک یونیت کامل و غیرقابل تعمیر در نظر می‌گیرند. هرگونه تلاش برای باز کردن پمپ بدون ابزار تخصصی و محیط بسیار تمیز، می‌تواند باعث آسیب دائمی شود. تشخیص نهایی توسط متخصص و با استفاده از دستگاه دیاگ و تست فشار، صورت می‌گیرد.

۳. چرا تخلیه فشار قبل از کار روی HPFP بسیار حیاتی است؟

پاسخ: سیستم‌های GDI با فشاری بین ۱۰۰ تا ۳۵۰ بار کار می‌کنند (بسیار بالاتر از سیستم‌های معمولی). اگر بدون تخلیه فشار، اتصالات لوله‌ها یا خود پمپ HPFP باز شود، سوخت با نیروی بسیار زیاد و خطرناکی به بیرون پرتاب می‌شود که می‌تواند منجر به آسیب جدی فیزیکی، آتش‌سوزی یا انفجار گردد. رعایت پروتکل‌های ایمنی، اولین گام در هر عملیات تعمیراتی است.
