علت نوسان دور آرام موتور و نحوه عیب‌یابی استپر و دریچه گاز برقی

خودرو را روشن می‌کنید، پایتان روی پدال گاز نیست، اما عقربه‌ی دور موتور مثل نبض بیمار بالا و پایین می‌رود؛ ۹۰۰، ۱۳۰۰، ۷۰۰ و بعد لرزش و خفگی. نوسان دور آرام موتور یکی از آن عیب‌هایی است که هم راننده را کلافه می‌کند و هم تکنسین را، چون علت آن می‌تواند از یک واشر ترک‌خورده‌ی ده‌هزارتومانی شروع شود و به ایسیو برسد.

در این مقاله، مسیر عیب‌یابی را همان‌طور که در تعمیرگاه‌های حرفه‌ای طی می‌شود، مرحله‌به‌مرحله باز می‌کنیم: از تشخیص درست علائم، تا عیب‌یابی استپر موتور، تطبیق دریچه گاز برقی و نقش پنهان سنسور دمای هوا در صبح‌های سرد. هدف این است که دیگر قطعه‌پرانی نکنید؛ چون هر قطعه‌ی سالمی که بی‌دلیل عوض می‌شود، هم از جیب مشتری می‌رود و هم از اعتبار شما.

دور آرام موتور چیست و چه زمانی نوسانش غیرعادی است؟

دور آرام (Idle) یعنی دور موتور در حالت درجا، وقتی پدال گاز آزاد است. ایسیو تلاش می‌کند این دور را روی یک عدد ثابت نگه دارد؛ معمولاً بین ۷۰۰ تا ۹۰۰ دور در دقیقه برای خودروهای بنزینی، و کمی بالاتر در لحظه‌ی استارت سرد یا هنگام روشن‌بودن کولر.

نوسان زمانی «عیب» محسوب می‌شود که:

• دور موتور بیش از ۱۰۰ تا ۱۵۰ دور، به‌صورت مداوم بالا و پایین برود؛
• دور آرام بعد از گرم‌شدن موتور پایین نیاید؛
• در لحظه‌ی رهاکردن پدال گاز، دور تا آستانه‌ی خاموشی افت کند؛
• روشن‌کردن کولر، فرمان یا بار برقی باعث لرزش و افت شدید شود.

نکته مهم: نوسان دور آرام یک «عیب» نیست، یک «علامت» است. ایسیو دارد تلاش می‌کند شرایط غیرعادی را جبران کند. کار شما پیدا کردن آن شرایط غیرعادی است، نه ساکت‌کردن علامت.

مهم‌ترین علت‌های نوسان دور آرام موتور

تجربه‌ی تعمیرکاران نشان می‌دهد بیش از ۸۰ درصد موارد این عیب، در همین شش دسته جای می‌گیرد.

۱. نشتی هوای اضافه

شایع‌ترین علت. هوایی که بدون عبور از مسیر اندازه‌گیری‌شده وارد منیفولد می‌شود، مخلوط را رقیق می‌کند و ایسیو با کم و زیاد کردن سوخت، دنبال جبران می‌رود؛ نتیجه، همان نوسان است.

نقاط پرخطر: واشر منیفولد هوا، شیلنگ بوستر ترمز، شیلنگ‌های خلأ کنیستر، اورینگ انژکتورها، شیلنگ هواگیری رادیاتور و درزگیر دریچه گاز.

۲. آلودگی و رسوب دریچه گاز

رسوب کربنی روی لبه‌ی پروانه و بدنه‌ی دریچه گاز، سطح مقطع عبور هوا را تغییر می‌دهد. ایسیو مقدار «موقعیت آموخته‌شده» را از دست می‌دهد و دور آرام ناپایدار می‌شود.

۳. خرابی یا گیرپاژ استپر موتور

در خودروهای دریچه گاز مکانیکی، استپر مسئول تنظیم هوای دور آرام است. سوختن سیم‌پیچ، خوردگی سوزن یا گیرکردن پلانجر، مستقیماً باعث نوسان می‌شود.

۴. سنسورهای ورودی معیوب

سنسور دمای هوا (IAT)، سنسور دمای آب (ECT)، سنسور مپ (MAP) و سنسور دریچه گاز (TPS) داده‌ی اشتباه به ایسیو می‌دهند و محاسبه‌ی سوخت را به هم می‌ریزند.

۵. سیستم جرقه و سوخت

شمع فرسوده، وایر نشت‌دار، کویل ضعیف، انژکتور گرفته یا فشار پایین سوخت، به‌ویژه در دور پایین که مخلوط حساس‌تر است، نوسان ایجاد می‌کنند.

۶. مشکلات پایه‌ای برقی

اتصال بدنه‌ی ضعیف، افت ولتاژ باتری، دینام معیوب یا جریان نشتی. این دسته بیشترین «قطعه‌پرانی بی‌نتیجه» را در تعمیرگاه‌ها رقم می‌زند.

هشدار: پیش از هر تصمیمی، ولتاژ باتری در حالت روشن و کیفیت اتصال بدنه‌ی موتور به بدنه‌ی خودرو را بسنجید. یک اتصال بدنه‌ی زنگ‌زده می‌تواند رفتاری کاملاً شبیه خرابی سنسور بسازد.

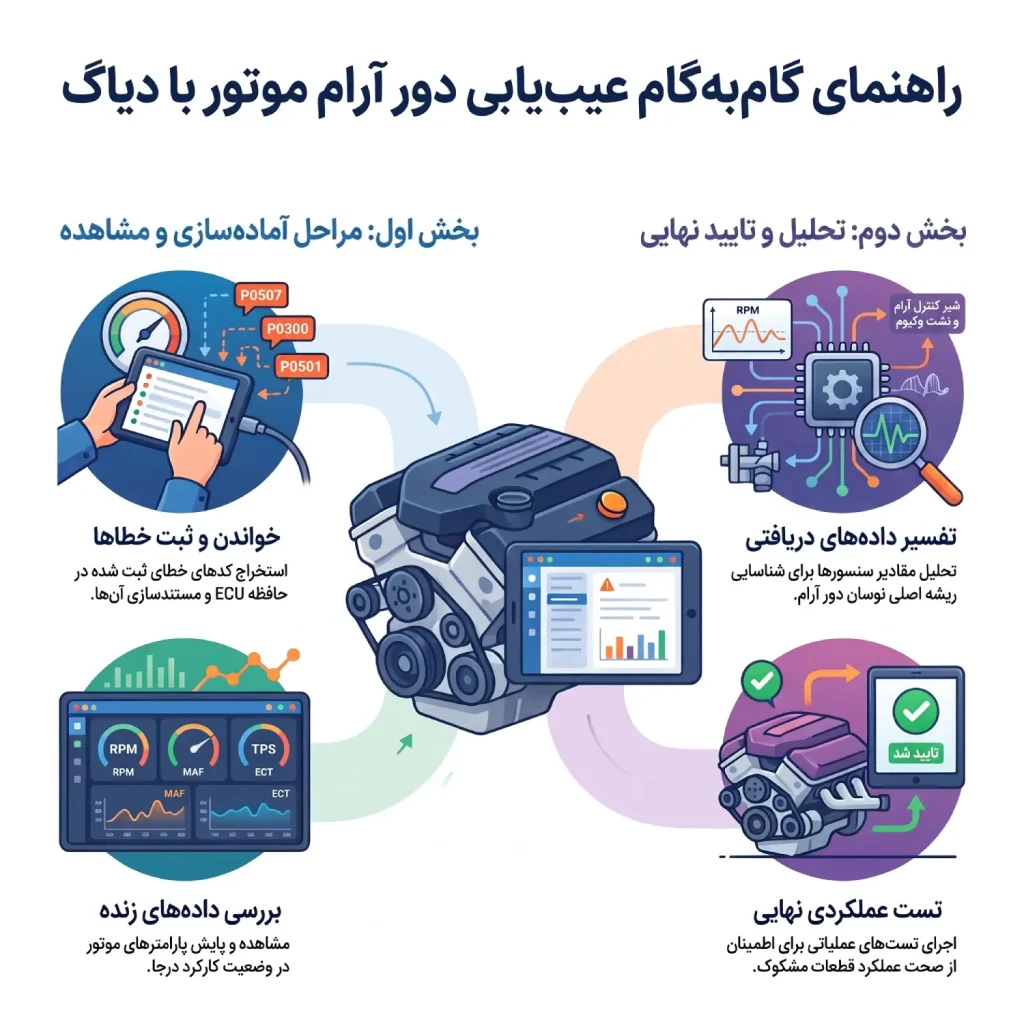

عیب‌یابی دور آرام موتور با دیاگ

بسیاری از تکنسین‌ها دیاگ را فقط برای «خواندن و پاک‌کردن خطا» به کار می‌برند، در حالی که ارزش اصلی دیاگ در بخش داده‌های زنده (Live Data) است. مسیر پیشنهادی ما این است:

گام اول: خواندن خطاها و ثبت آن‌ها

خطاها را پاک نکنید تا شرایط وقوع (Freeze Frame) را ببینید. کدهای پرتکرار مرتبط با این عیب:

• P0505 تا P0507: عیب سیستم کنترل دور آرام
• P0121 و P0122: سیگنال نامعتبر سنسور دریچه گاز
• P0112 و P0113: مدار سنسور دمای هوای ورودی
• P0171 و P0172: مخلوط رقیق یا غنی

گام دوم: بررسی داده‌های زنده در حالت درجا

این پارامترها را هم‌زمان پایش کنید:

1. دور موتور (RPM) و نوسان آن؛
2. ضریب تصحیح سوخت کوتاه‌مدت و بلندمدت (Short/Long Term Fuel Trim)؛
3. زاویه یا درصد بازشدگی دریچه گاز؛
4. دمای هوای ورودی و دمای آب؛
5. فشار مطلق منیفولد (MAP)؛
6. ولتاژ تغذیه‌ی ایسیو.

گام سوم: تفسیر داده

اگر ضریب تصحیح سوخت در دور آرام به‌شدت مثبت باشد اما در دور بالا نرمال شود، احتمال نشتی هوا بسیار بالاست. اگر دمای هوای ورودی روی خودروی گرم عددی مثل ۵- درجه نشان بدهد، مقصر را پیدا کرده‌اید.

گام چهارم: تست عملکردی

با دیاگ، استپر یا موتور دریچه گاز برقی را فرمان بدهید و واکنش دور موتور را ببینید. نبود واکنش، بین «قطعه» و «مدار فرمان» تفکیک ایجاد می‌کند.

توصیه کاربردی: همیشه داده‌ها را یک‌بار روی موتور سرد و یک‌بار روی موتور گرم ثبت کنید. مقایسه‌ی این دو، نصف مسیر عیب‌یابی را کوتاه می‌کند.

عیب‌یابی استپر موتور، از تست ساده تا تشخیص قطعی

استپر موتور چگونه کار می‌کند؟

استپر (IAC Valve) یک شیر برقی است که مسیر کنارگذر (bypass) هوا را کنترل می‌کند. ایسیو با تغذیه‌ی پله‌ای سیم‌پیچ‌ها، سوزن استپر را جلو و عقب می‌برد و مقدار هوای عبوری در دور آرام را تنظیم می‌کند. کاربردهای اصلی آن: تثبیت دور آرام، افزایش دور در استارت سرد و جبران بار کولر و فرمان هیدرولیک.

علائم خرابی استپر موتور

• نوسان مداوم دور آرام یا دور آرام بسیار بالا؛
• خاموش‌شدن خودرو هنگام رهاکردن پدال گاز؛
• دشواری در استارت سرد؛
• افت شدید دور با روشن‌شدن کولر.

تست استپر با مالتی‌متر

استپرهای چهارسیم معمولاً دو سیم‌پیچ دارند. سوکت را جدا کنید و مقاومت را بسنجید:

1. مقاومت هر سیم‌پیچ باید در محدوده‌ی مشخص‌شده در مشخصات فنی خودرو باشد (اغلب بین ۴۰ تا ۶۰ اهم برای انواع دو سیم‌پیچی)؛
2. مقاومت بی‌نهایت یعنی قطعی سیم‌پیچ؛
3. مقاومت نزدیک صفر یعنی اتصال کوتاه؛
4. بین هر پایه و بدنه‌ی فلزی استپر نباید اتصالی وجود داشته باشد.

تست عملکردی و بازرسی چشمی

استپر را باز کنید و وضعیت سوزن و نشیمنگاه را ببینید. رسوب لجن روغنی یا خط‌افتادگی روی سوزن، حتی با سیم‌پیچ سالم، عملکرد را نابود می‌کند. سپس با اکچویتور تست دیاگ، فرمان بدهید و حرکت سوزن را مشاهده کنید.

هشدار: برای شست‌وشوی استپر از قطعه‌شور فشار قوی یا برس سیمی استفاده نکنید. لایه‌ی پوششی سوزن و بلبرینگ داخلی آسیب می‌بیند و قطعه‌ای که می‌شد نجات داد، از بین می‌رود.

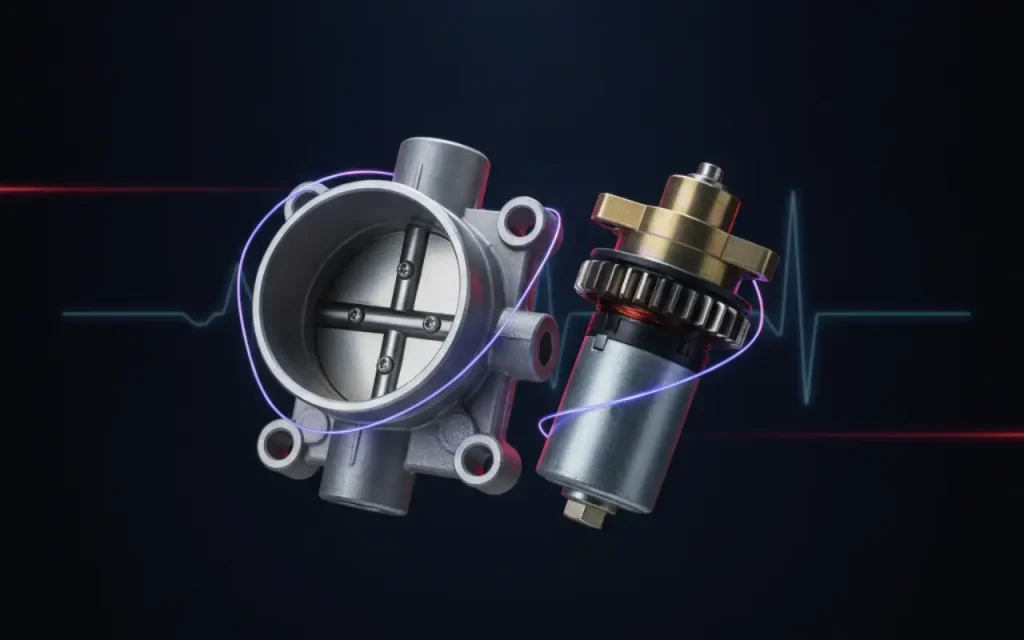

دریچه گاز برقی چگونه کار می‌کند و خطای عدم تطبیق چیست؟

در خودروهای مجهز به دریچه گاز برقی، ارتباط مکانیکی بین پدال گاز و پروانه حذف شده است. ایسیو خواسته‌ی راننده را از سنسور پدال گاز (APS) می‌خواند و با یک موتور DC، پروانه‌ی دریچه گاز را باز می‌کند. دو سنسور موقعیت (TPS 1 و TPS 2) هم به‌صورت افزونه‌ای موقعیت واقعی پروانه را گزارش می‌دهند.

اجزای اصلی دریچه گاز برقی

• موتور DC محرک پروانه؛
• چرخ‌دنده‌های کاهنده؛
• فنر بازگشت اضطراری (Limp Home)؛
• دو سنسور موقعیت پروانه با خروجی معکوس یا با شیب متفاوت؛
• مدار درایور در ایسیو.

چرا خطای «عدم تطبیق» رخ می‌دهد؟

ایسیو باید بداند «صفر مطلق» یا موقعیت بسته‌ی پروانه دقیقاً کجاست. این عدد در حافظه ذخیره می‌شود. هر عاملی که این مرجع را جابه‌جا کند، خطای تطبیق می‌سازد:

1. شست‌وشوی دریچه گاز و تغییر ضخامت رسوب؛
2. جداکردن باتری یا افت شدید ولتاژ؛
3. تعویض دریچه گاز یا ایسیو؛
4. باز و بست پیچ‌های محدودکننده (که هرگز نباید دست‌کاری شوند)؛
5. فرسودگی چرخ‌دنده‌ها و لقی مکانیکی.

روش صحیح تطبیق دریچه گاز برقی

مراحل استاندارد در بیشتر خودروها به این ترتیب است:

1. باتری را کامل و سالم کنید؛ ولتاژ پایین، فرایند تطبیق را خراب می‌کند.
2. دریچه گاز را با پارچه و اسپری مخصوص، بدون فشار مکانیکی روی پروانه، تمیز کنید.
3. تمام مصرف‌کننده‌های برقی و کولر را خاموش کنید.
4. با دیاگ، وارد بخش «Adaptation» یا «تطبیق دریچه گاز» شوید و مطابق دستور نرم‌افزار عمل کنید.
5. پس از پایان، سوئیچ را خاموش کنید، ۳۰ ثانیه صبر کنید، خودرو را روشن کنید و دور آرام را بسنجید.
6. یک دوره‌ی رانندگی کوتاه با شرایط متنوع انجام دهید تا ضرایب یادگیری تثبیت شود.

نکته مهم: اگر بعد از تطبیق، خطا برمی‌گردد یا دور آرام روی عدد بالا قفل می‌شود، سراغ افت ولتاژ در سوکت، مقاومت زیاد در سیم تغذیه و کیفیت اتصال بدنه بروید. در بسیاری از پرونده‌ها مشکل در «قطعه» نبوده، در «مدار» بوده است.

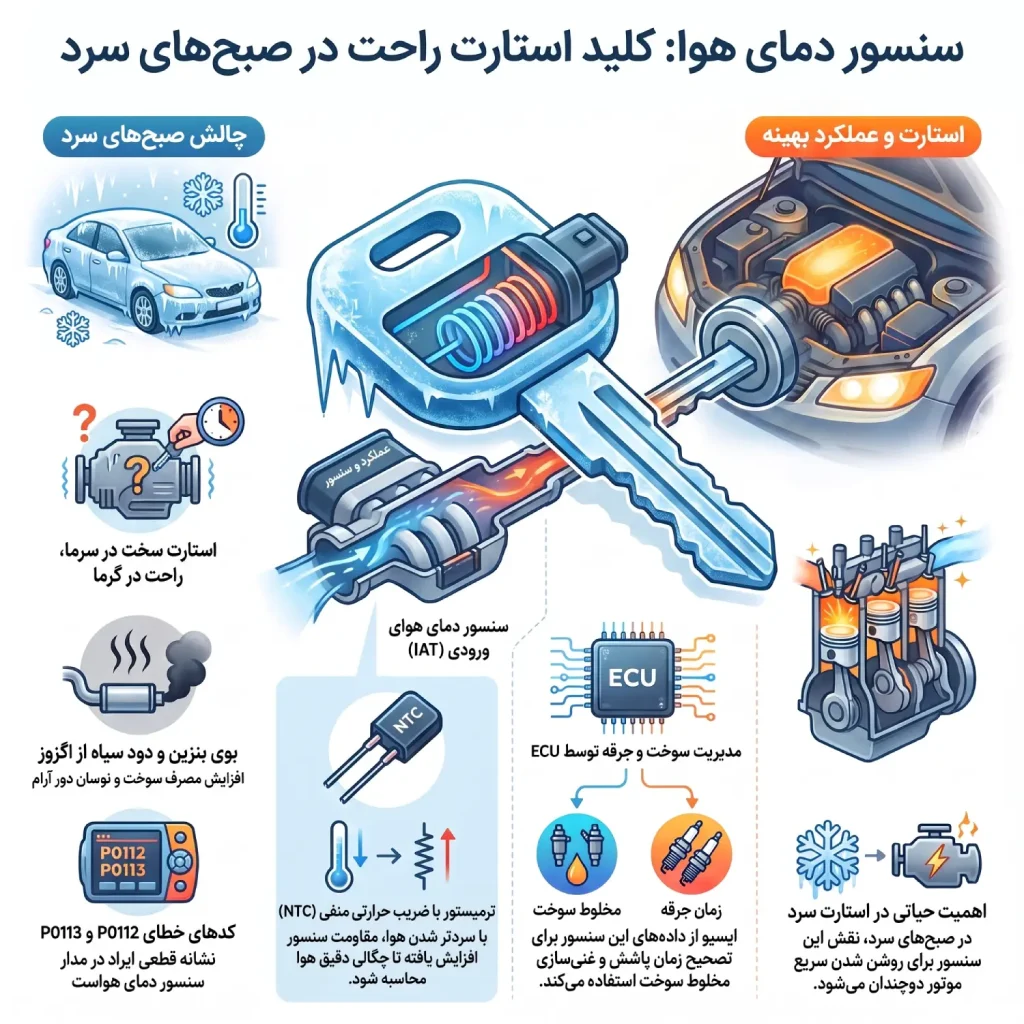

تأثیر سنسور دمای هوا بر کارکرد خودرو در صبح‌های سرد

سنسور دمای هوای ورودی یک ترمیستور با ضریب حرارتی منفی است؛ هرچه هوا سردتر، مقاومت آن بیشتر. ایسیو از این داده برای محاسبه‌ی چگالی هوا، تصحیح مدت پاشش و تنظیم زمان جرقه استفاده می‌کند. در صبح‌های سرد، وزن این سنسور در محاسبات بیشتر می‌شود، چون موتور به مخلوط غنی‌تر برای استارت نیاز دارد.

علائم خرابی سنسور دمای هوا در تنظیم موتور

• استارت سخت در صبح‌های سرد و روشن‌شدن راحت بعد از گرم‌شدن هوا؛
• نوسان دور آرام در دقایق اول کارکرد موتور؛
• بوی بنزین و دود سیاه از اگزوز؛
• افزایش محسوس مصرف سوخت؛
• ضعف در شتاب‌گیری اولیه؛
• ثبت خطاهای P0112 یا P0113.

تست سنسور دمای هوا

1. با دیاگ، عدد دمای هوای ورودی را روی موتور سرد بخوانید. این عدد باید نزدیک دمای محیط باشد؛ اختلاف بیش از ۵ درجه، مشکوک است.
2. سوکت را جدا کنید و مقاومت سنسور را بسنجید. در دمای حدود ۲۰ درجه، مقاومت اغلب چند کیلواهم است و با گرم‌کردن سنسور باید به‌صورت نرم کاهش یابد.
3. پرش یا ثابت‌ماندن مقاومت هنگام تغییر دما، یعنی سنسور معیوب است.
4. سیم سیگنال را از نظر مقاومت و اتصال به بدنه بررسی کنید؛ قطعی سیم و خرابی سنسور، کد خطای مشابهی تولید می‌کنند اما راه‌حلشان یکی نیست.

توصیه کاربردی: روی خودروهایی که سنسور دمای هوا در بدنه‌ی هواکش یا داخل سنسور مپ ادغام شده است، حتماً وضعیت فیلتر هوا و آب‌گرفتگی مسیر را هم ببینید. یک فیلتر هوای خیس، خروجی سنسور را برای دقایقی به‌کل بی‌اعتبار می‌کند.

جدول عیب‌یابی سریع نوسان دور آرام موتور

علامت مشاهده‌شده	مشکوک اصلی	تست پیشنهادی
نوسان همراه با ضریب تصحیح سوخت مثبت بالا	نشتی هوا	تست دود یا اسپری مسیر منیفولد
دور آرام بالا و قفل‌شده	عدم تطبیق دریچه گاز برقی	اجرای تطبیق با دیاگ
خاموشی هنگام رهاکردن گاز	استپر یا رسوب دریچه گاز	تست مقاومت و اکچویتور تست
استارت سخت فقط در صبح سرد	سنسور دمای هوا یا دمای آب	مقایسه‌ی داده‌ی زنده با دمای محیط
افت دور با روشن‌شدن کولر	جبران‌سازی ایسیو، دینام، اتصال بدنه	سنجش ولتاژ در حالت بارگذاری
لرزش نامنظم همراه با نوسان	جرقه یا انژکتور	تست میزنشینی و بالانس سیلندر

سه اشتباه رایج که مسیر عیب‌یابی را طولانی می‌کند

1. پاک‌کردن خطاها پیش از ثبت داده. با این کار، ارزشمندترین سرنخ‌ها را از دست می‌دهید.
2. تعویض قطعه بر اساس کد خطا. کد خطا مدار را معرفی می‌کند، نه قطعه‌ی خراب را.
3. نادیده‌گرفتن مبانی برق خودرو. بخش بزرگی از عیوب پیچیده‌ی سنسوری، ریشه در ولتاژ، اتصال بدنه و کیفیت سوکت‌ها دارد. اگر می‌خواهید این پایه را محکم کنید، دوره‌ی آموزش برق خودرو کارنو مهارت دقیقاً برای همین ساخته شده است.

هزینه‌ی یک دریچه گاز برقی اشتباه تعویض‌شده، اغلب از هزینه‌ی یک دوره‌ی آموزشی کامل بیشتر است. دوره‌های آموزشی آکادمی کارنو مهارت از جمله دوره آموزش تنظیم موتور، منبع جامعی است برای حل عیوب پیچیده‌ی دریچه گاز برقی، تطبیق‌های نرم‌افزاری، عیب‌یابی سنسورها و کار حرفه‌ای با دیاگ؛ روی خودروهای داخلی، چینی، کیا و هیوندای.

برای مشاوره‌ی رایگان و انتخاب دوره‌ی مناسب سطح خود، با کارشناسان ما در کارنو مهارت تماس بگیرید.

برای دیدن آخرین محتواهای آموزشی و نکات تخصصی برق خودرو، صفحه‌ اینستاگرام کارنو مهارت را دنبال کن.

نتیجه‌گیری

نوسان دور آرام موتور یک عیب چندعلتی است که با روش درست، به‌سرعت رمزگشایی می‌شود. مهم‌ترین نکات این مقاله را جمع‌بندی کنیم:

• ابتدا مبانی را بسنجید: ولتاژ، اتصال بدنه و نشتی هوا؛
• خطاها را ثبت کنید، اما تصمیم را بر پایه‌ی داده‌های زنده بگیرید؛
• استپر را با مقاومت‌سنجی، بازرسی چشمی و اکچویتور تست بررسی کنید؛
• در دریچه گاز برقی، تمیزکاری بدون تطبیق نصف کار است؛
• سنسور دمای هوا را در پرونده‌های استارت سرد هرگز نادیده نگیرید.

هر پرونده‌ای که با روش حل می‌شود، یک تجربه‌ی ماندگار به سابقه‌ی حرفه‌ای شما اضافه می‌کند. اگر دوست دارید این روش‌ها را روی خودروهای داخلی، چینی و کره‌ای به‌صورت عملی و پرونده‌محور یاد بگیرید، مقاله‌های تخصصی دیگر کارنو مهارت را دنبال کنید یا برای اطلاع از دوره‌های حضوری و آنلاین با ما در تماس باشید. مسیر تبدیل‌شدن به تکنسینی که دیگران پرونده‌های سختشان را به او ارجاع می‌دهند، از همین‌جا شروع می‌شود.

سوالات متداول

۱. آیا نوسان دور آرام موتور همیشه به استپر مربوط است؟

نه. استپر یکی از چند مقصر احتمالی است. نشتی هوا، رسوب دریچه گاز، سنسور دمای هوا و اتصال بدنه‌ی ضعیف هم می‌توانند علائم مشابهی بسازند؛ به همین دلیل عیب‌یابی با دیاگ و بررسی داده‌های زنده ضروری است.

۲. بعد از شست‌وشوی دریچه گاز برقی، دور آرام بالا رفته است. چه باید کرد؟

این رفتار طبیعی است و نشان می‌دهد مرجع موقعیت بسته در حافظه‌ی ایسیو نامعتبر شده. باید فرایند تطبیق دریچه گاز برقی را با دیاگ اجرا کنید و سپس یک دوره‌ی رانندگی کوتاه برای تثبیت یادگیری انجام دهید.

۳. علائم خرابی سنسور دمای هوا چیست؟

استارت سخت در صبح‌های سرد، نوسان دور در دقایق اولیه، افزایش مصرف سوخت، بوی بنزین و ضعف در شتاب اولیه. تشخیص قطعی با مقایسه‌ی داده‌ی زنده و دمای محیط، همراه با سنجش مقاومت سنسور، انجام می‌شود.

۴. آیا می‌توان استپر معیوب را تمیز کرد یا باید تعویض شود؟

اگر سیم‌پیچ‌ها سالم و مقاومت‌ها در محدوده‌ی مجاز باشند، شست‌وشوی اصولی و بدون فشار مکانیکی، در بسیاری از موارد عملکرد را برمی‌گرداند. در صورت قطعی سیم‌پیچ یا خط‌افتادگی سوزن، تعویض تنها راه است.

۵. چرا با وجود تعویض قطعه، خطا برمی‌گردد؟

معمولاً به این دلیل که مشکل در سیم‌کشی، سوکت، افت ولتاژ یا اتصال بدنه بوده و قطعه بی‌گناه بوده است. کد خطا مدار را معرفی می‌کند، نه قطعه‌ی خراب را.
