سنسور دمای مایع خنک‌کننده خودرو چیست؟ علائم خرابی، تست و عیب‌یابی سنسور ECT

سنسور دمای مایع خنک‌کننده خودرو یا ECT (Engine Coolant Temperature) یکی از سنسورهای مهم در سیستم مدیریت موتور است. این سنسور دمای مایع خنک‌کننده را اندازه‌گیری می‌کند و اطلاعات آن را در اختیار واحد کنترل موتور قرار می‌دهد. ECU با استفاده از این اطلاعات، پارامترهای مختلفی مانند میزان پاشش سوخت، دور آرام موتور، زمان جرقه و عملکرد فن خنک‌کننده را مدیریت می‌کند.

به همین دلیل، خرابی سنسور ECT فقط به نمایش یک خطا در دستگاه دیاگ محدود نمی‌شود و می‌تواند باعث علائمی مانند افزایش مصرف سوخت، بد روشن‌شدن موتور، نوسان دور موتور، روشن‌شدن چراغ چک و حتی عملکرد نامناسب سیستم خنک‌کاری شود.

در این مقاله بررسی می‌کنیمسنسور دمای مایع خنک‌کننده چیست؟، چگونه کار می‌کند، کجا قرار دارد، چه علائمی هنگام خرابی ایجاد می‌کند و چگونه می‌توان آن را با دستگاه دیاگ و مولتی‌متر تست کرد.

سنسور دمای مایع خنک‌کننده یا ECT چیست؟

سنسور ECT قطعه‌ای الکترونیکی است که دمای مایع خنک‌کننده موتور را اندازه‌گیری می‌کند. ECU از این اطلاعات برای تشخیص وضعیت حرارتی موتور استفاده می‌کند.

این سنسور معمولاً از نوع NTC است. در ترمیستورهای NTC با افزایش دما، مقاومت الکتریکی کاهش پیدا می‌کند. ECU با اندازه‌گیری تغییرات ولتاژ یا مقاومت سنسور، دمای تقریبی مایع خنک‌کننده را محاسبه می‌کند.

به زبان ساده، ECT مانند یک دماسنج الکترونیکی برای ECU عمل می‌کند.

در خودرو، سنسورهای مختلفی برای اندازه‌گیری شرایط کاری موتور وجود دارند. بنابراین، ECT را باید در کنار انواع سنسورهای خودرو و در چارچوب سیستم مدیریت موتور بررسی کرد، نه به‌عنوان یک قطعه کاملاً مستقل.

سنسور ECT چه وظایفی دارد؟

اطلاعات سنسور دمای مایع خنک‌کننده در چند بخش مختلف مدیریت موتور استفاده می‌شود.

۱. کمک به تنظیم میزان پاشش سوخت

هنگامی که موتور سرد است، شرایط احتراق با زمانی که موتور به دمای کاری رسیده متفاوت است. ECU با استفاده از دمای موتور می‌تواند استراتژی پاشش سوخت را متناسب با شرایط حرارتی موتور تنظیم کند.

اگر ECU دمای واقعی موتور را به‌درستی دریافت نکند، ممکن است میزان سوخت تزریقی با شرایط واقعی موتور مطابقت نداشته باشد.

۲. کنترل دور آرام

دمای موتور یکی از اطلاعات مورد استفاده سیستم مدیریت موتور برای کنترل شرایط دور آرام است. خرابی یا ارسال اطلاعات نادرست از ECT می‌تواند در برخی خودروها با نوسان دور موتور یا عملکرد نامناسب در حالت درجا همراه شود.

۳. کنترل عملکرد فن خنک‌کننده

ECU در بسیاری از خودروها از اطلاعات سنسور ECT برای مدیریت روشن و خاموش شدن فن خنک‌کننده استفاده می‌کند.

بنابراین اگر اطلاعات دمایی اشتباه باشد، ممکن است عملکرد فن نیز دچار مشکل شود. البته مدار فن و منطق کنترلی آن بسته به طراحی خودرو متفاوت است و نباید هر مشکل فن را مستقیماً به ECT نسبت داد.

۴. تأثیر بر زمان جرقه

دمای موتور یکی از پارامترهایی است که می‌تواند در استراتژی کنترل موتور مورد استفاده قرار گیرد. ECU اطلاعات ECT را در کنار داده‌های سنسورهای دیگر تحلیل می‌کند و بر اساس شرایط کاری موتور، فرمان‌های مناسب را تعیین می‌کند.

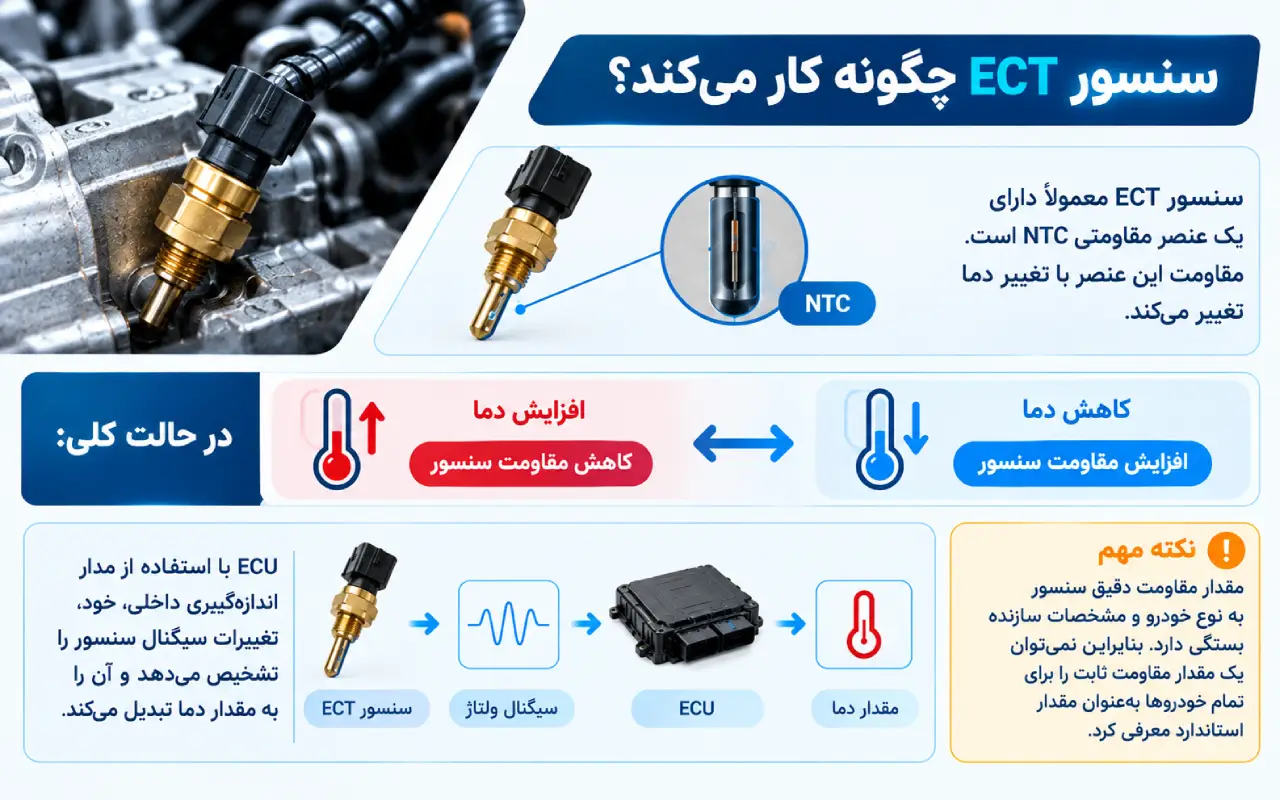

سنسور ECT چگونه کار می‌کند؟

سنسور ECT معمولاً دارای یک عنصر مقاومتی NTC است. مقاومت این عنصر با تغییر دما تغییر می‌کند.

در حالت کلی:

افزایش دما → کاهش مقاومت سنسور

کاهش دما → افزایش مقاومت سنسور

ECU با استفاده از مدار اندازه‌گیری داخلی خود، تغییرات سیگنال سنسور را تشخیص می‌دهد و آن را به مقدار دما تبدیل می‌کند.

نکته مهم این است که مقدار مقاومت دقیق سنسور به نوع خودرو و مشخصات سازنده بستگی دارد. بنابراین نمی‌توان یک مقدار مقاومت ثابت را برای تمام خودروها به‌عنوان مقدار استاندارد معرفی کرد.

سنسور دمای مایع خنک‌کننده کجا قرار دارد؟

محل نصب ECT در خودروهای مختلف یکسان نیست، اما معمولاً در بخشی از موتور قرار دارد که بتواند دمای مایع خنک‌کننده را به‌درستی دریافت کند.

این محل می‌تواند نزدیک مانند موارد زیر باشد:

• سرسیلندر
• محفظه ترموستات
• مسیر خروجی مایع خنک‌کننده
• یا مجرای آب موتور

برای پیدا کردن محل دقیق سنسور در یک خودرو، باید از نقشه فنی، اطلاعات تعمیراتی یا ساختار همان موتور استفاده کرد.

علائم خرابی سنسور ECT چیست؟

خرابی سنسور دمای مایع خنک‌کننده می‌تواند به شکل‌های مختلفی ظاهر شود. مهم‌ترین علائم عبارت‌اند از:

افزایش مصرف سوخت

اگر سنسور دمای موتور اطلاعات نادرستی ارسال کند، ECU ممکن است شرایط حرارتی موتور را اشتباه تشخیص دهد و استراتژی پاشش سوخت نیز تحت تأثیر قرار بگیرد.

البته افزایش مصرف سوخت به‌تنهایی دلیل قطعی خرابی ECT نیست و باید عوامل دیگری مانند سیستم جرقه، انژکتورها، سنسور اکسیژن و شرایط کاری موتور نیز بررسی شوند.

بد روشن شدن موتور

یکی از نشانه‌هایی که می‌تواند در خرابی ECT دیده شود، سخت روشن شدن موتور، به‌خصوص در شرایط خاص دمایی است.

اگر ECU دمای موتور را به‌درستی تشخیص ندهد، محاسبات مربوط به شرایط استارت می‌تواند تحت تأثیر قرار گیرد.

نوسان دور موتور

اطلاعات دمایی یکی از داده‌های مورد استفاده ECU برای مدیریت موتور است. در نتیجه خرابی سنسور یا مدار آن می‌تواند در برخی خودروها با ناپایداری دور موتور همراه شود.

روشن شدن چراغ چک موتور

خرابی سنسور ECT، قطع شدن مدار، اتصال کوتاه یا غیرمنطقی بودن سیگنال می‌تواند باعث ثبت خطا در ECU و روشن شدن چراغ چک موتور شود.

با این حال، روشن شدن چراغ چک به معنی خرابی قطعی خود سنسور نیست و باید کد خطا و شرایط ثبت آن بررسی شود.

نمایش دمای غیرعادی

اگر آمپر یا اطلاعات دمای موتور رفتاری غیرعادی داشته باشد، یکی از مواردی که می‌تواند نیاز به بررسی داشته باشد، سنسور دمای مایع خنک‌کننده و مدار آن است.

اما مشکل می‌تواند از بخش‌های دیگری مانند سیم‌کشی، اتصالات، ترموستات یا خود سیستم خنک‌کاری نیز ناشی شود.

آیا خرابی سنسور ECT باعث جوش آوردن خودرو می‌شود؟

این موضوع به نوع خرابی و طراحی سیستم کنترل خودرو بستگی دارد.

سنسور ECT وظیفه اندازه‌گیری دما را دارد و خود آن وظیفه خنک کردن موتور را انجام نمی‌دهد. بنابراین نباید هرگونه افزایش دمای موتور را مستقیماً به خرابی سنسور نسبت داد.

اگر مشکل اصلی در سیستم خنک‌کاری، مانند کمبود مایع خنک‌کننده، خرابی ترموستات، مشکل فن، گرفتگی مسیر یا نقص پمپ آب باشد، تعویض سنسور ECT مشکل را برطرف نمی‌کند.

به همین دلیل در مواجهه با دمای بالای موتور، ابتدا باید کل سیستم خنک‌کاری بررسی شود.

تفاوت خرابی سنسور ECT با خرابی ترموستات

این دو قطعه گاهی به دلیل شباهت بعضی علائم با یکدیگر اشتباه گرفته می‌شوند.

سنسور ECT دمای مایع خنک‌کننده را اندازه‌گیری و اطلاعات مربوط به آن را برای سیستم مدیریت موتور ارسال می‌کند.

ترموستات یک قطعه مکانیکی یا الکترومکانیکی در مدار خنک‌کاری است که وظیفه کنترل مسیر گردش مایع خنک‌کننده را بر عهده دارد.

برای مثال، اگر ترموستات در وضعیت نامناسبی گیر کند، موتور ممکن است دیر به دمای کاری برسد یا دمای آن بیش از حد افزایش پیدا کند. این مشکل الزاماً به معنی خرابی ECT نیست.

تست سنسور ECT با دستگاه دیاگ

یکی از کاربردی‌ترین روش‌های بررسی ECT استفاده از دستگاه دیاگ است.

ابتدا باید کدهای خطای ثبت‌شده در ECU بررسی شوند. سپس می‌توان مقدار دمای گزارش‌شده توسط ECU را در اطلاعات زنده مشاهده کرد.

این روش در بسیاری از موارد از تعویض مستقیم سنسور جلوگیری می‌کند.

بررسی پارامتر دمای موتور

پس از اتصال دستگاه دیاگ، پارامتر مربوط به دمای مایع خنک‌کننده یا دمای موتور را پیدا کنید.

برای یک موتور سرد، مقدار نمایش‌داده‌شده باید با شرایط واقعی دمای موتور و محیط سازگار باشد. اگر مقدار نمایش‌داده‌شده به‌صورت غیرمنطقی بسیار بالا یا بسیار پایین باشد، باید سنسور و مدار آن بررسی شوند.

همچنین بهتر است رفتار مقدار دما هنگام گرم‌شدن موتور بررسی شود.

در عیب‌یابی حرفه‌ای، فقط یک عدد ثابت بررسی نمی‌شود؛ بلکه روند تغییرات پارامتر نیز اهمیت دارد.

تست سنسور ECT با مولتی‌متر

در صورت نیاز می‌توان سنسور را با مولتی‌متر نیز بررسی کرد.

یکی از روش‌های رایج، اندازه‌گیری مقاومت سنسور و مقایسه آن با مشخصات فنی خودرو در دماهای مختلف است.

از آنجا که سنسور ECT معمولاً NTC است، با افزایش دما مقاومت آن کاهش پیدا می‌کند.

اما برای تشخیص دقیق، باید مقدار مقاومت اندازه‌گیری‌شده با جدول استاندارد همان سنسور مقایسه شود.

نکته مهم هنگام اندازه‌گیری

نباید صرفاً با مشاهده کاهش مقاومت نتیجه گرفت سنسور سالم است. ممکن است سنسور در محدوده خاصی رفتار نامناسب داشته باشد یا مشکل از مدار، سوکت و سیم‌کشی باشد.

بنابراین تست مقاومت بهتر است در کنار بررسی سیگنال، تغذیه، اتصال بدنه و اطلاعات دیاگ انجام شود.

بررسی سیم‌کشی و سوکت سنسور ECT

گاهی خود سنسور سالم است، اما اطلاعات آن به ECU نمی‌رسد.

در این شرایط باید مواردی مانند:

• شل بودن سوکت
• سولفاته شدن پایه‌ها
• قطعی سیم
• اتصال کوتاه
• آسیب دیدن عایق سیم
• نفوذ رطوبت
• مقاومت غیرعادی در مسیر سیم‌کشی

بررسی شود.

به همین دلیل، در عیب‌یابی سیستم‌های الکترونیکی خودرو نباید صرفاً بر تعویض قطعه تمرکز کرد.

کدهای خطای مرتبط با سنسور ECT

بسته به خودرو و سیستم مدیریت موتور، خطاهای مختلفی می‌توانند با مدار سنسور ECT مرتبط باشند. کدهای P0115 تا P0119 از جمله کدهای عمومی OBD-II مرتبط با مدار و عملکرد سنسور دمای مایع خنک‌کننده هستند.

برای مثال، این خانواده خطاها می‌تواند به مواردی مانند:

• عملکرد نامناسب مدار ECT
• محدوده یا عملکرد غیرعادی سیگنال
• ورودی بیش از حد بالا
• ورودی بیش از حد پایین
• قطع و وصل یا ناپایداری سیگنال

مربوط باشد.

البته تفسیر دقیق کد خطا باید بر اساس خودرو، ECU و اطلاعات فنی همان مدل انجام شود.

اشتباهات رایج در عیب‌یابی سنسور ECT

تعویض سنسور بدون بررسی کد خطا

ثبت خطا در مدار ECT الزاماً به معنی خرابی خود سنسور نیست.

توجه نکردن به سوکت

یک اتصال ضعیف می‌تواند باعث ایجاد علائمی شبیه خرابی سنسور شود.

بررسی نکردن دمای واقعی موتور

اگر مقدار دمای گزارش‌شده توسط ECU با شرایط واقعی موتور مطابقت ندارد، باید علت این اختلاف پیدا شود.

تعویض قطعه بدون بررسی پارامتر زنده

داده‌های زنده می‌توانند اطلاعات ارزشمندی درباره رفتار سنسور در شرایط مختلف ارائه دهند.

اشتباه گرفتن مشکل ECT با ترموستات

علائم مربوط به دمای موتور باید در کنار وضعیت کل سیستم خنک‌کاری تحلیل شوند.

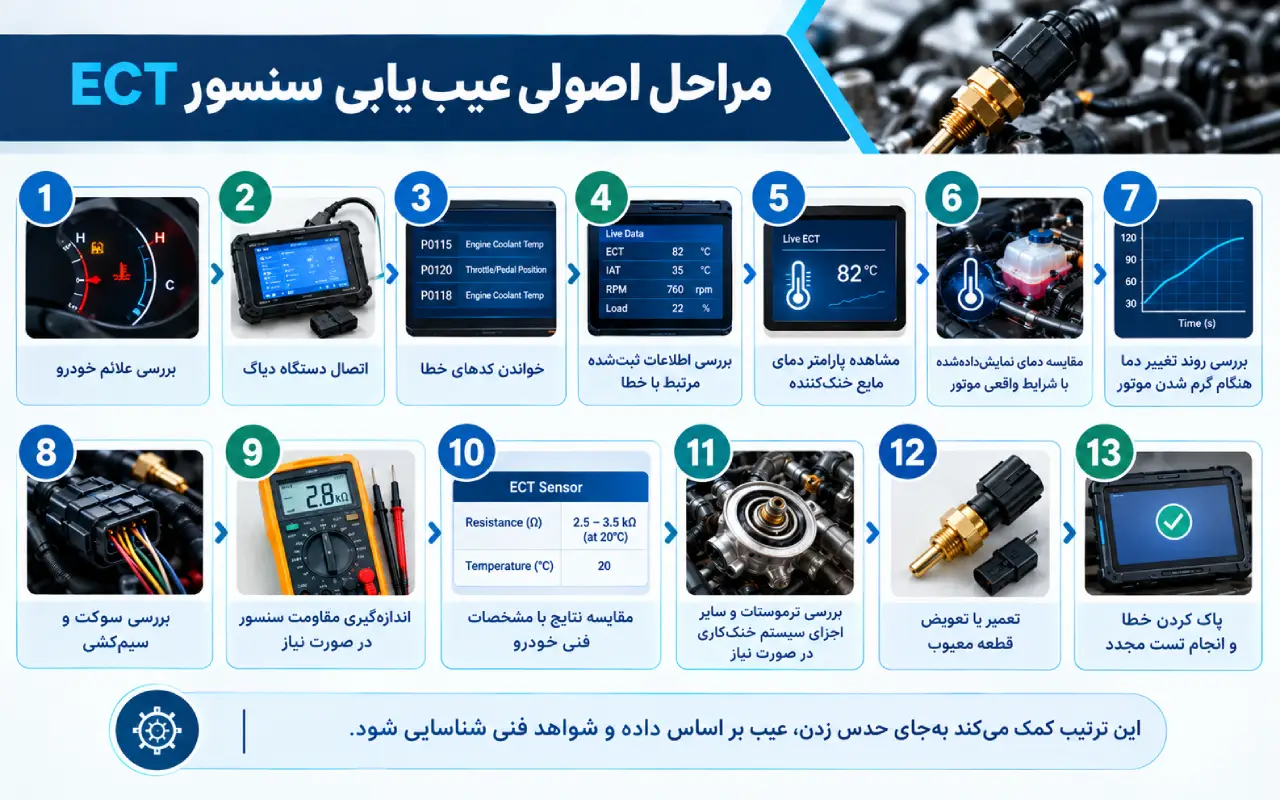

مراحل اصولی عیب‌یابی سنسور ECT

برای عیب‌یابی حرفه‌ای می‌توان این ترتیب را دنبال کرد:

1. بررسی علائم خودرو
2. اتصال دستگاه دیاگ
3. خواندن کدهای خطا
4. بررسی اطلاعات ثبت‌شده مرتبط با خطا
5. مشاهده پارامتر دمای مایع خنک‌کننده
6. مقایسه دمای نمایش‌داده‌شده با شرایط واقعی موتور
7. بررسی روند تغییر دما هنگام گرم شدن موتور
8. بررسی سوکت و سیم‌کشی
9. اندازه‌گیری مقاومت سنسور در صورت نیاز
10. مقایسه نتایج با مشخصات فنی خودرو
11. بررسی ترموستات و سایر اجزای سیستم خنک‌کاری در صورت نیاز
12. تعمیر یا تعویض قطعه معیوب
13. پاک کردن خطا و انجام تست مجدد

این ترتیب کمک می‌کند به‌جای حدس زدن، عیب بر اساس داده و شواهد فنی شناسایی شود.

چرا یادگیری عیب‌یابی سنسورهای خودرو مهم است؟

در خودروهای امروزی، بخش قابل‌توجهی از عملکرد موتور به اطلاعات سنسورها و تصمیم‌گیری ECU وابسته است. به همین دلیل، تعمیرکار برق خودرو باید بتواند رابطه بین سنسور، سیم‌کشی، ECU و عملگرها را تحلیل کند.

یادگیری کار با مولتی‌متر، نقشه‌های سیم‌کشی، دستگاه دیاگ و اطلاعات زنده موتور، بخش مهمی از مهارت‌های عیب‌یابی خودرو محسوب می‌شود. این مهارت‌ها به تعمیرکار کمک می‌کنند تا به‌جای تعویض قطعات بر اساس حدس، علت اصلی ایجاد خطا را مرحله‌به‌مرحله بررسی کند.

تسلط بر این مباحث، بخشی از مسیر دوره های آموزش برق خودرو است و می‌تواند پایه لازم برای عیب‌یابی سیستم‌های الکترونیکی خودرو را فراهم کند.

در کنار آموزش مباحث فنی، پیج اینستاگرام کارنو مهارت نیز می‌تواند منبعی برای دنبال‌کردن نکات آموزشی و محتوای مرتبط با برق و عیب‌یابی خودرو باشد.

جمع‌بندی

سنسور دمای مایع خنک‌کننده یا ECT یکی از اجزای مهم سیستم مدیریت موتور است که دمای مایع خنک‌کننده را اندازه‌گیری می‌کند و اطلاعات آن را در اختیار ECU قرار می‌دهد.

این اطلاعات می‌تواند در کنترل پاشش سوخت، دور آرام، استراتژی جرقه و عملکرد سیستم خنک‌کاری مورد استفاده قرار گیرد.

خرابی ECT ممکن است با علائمی مانند افزایش مصرف سوخت، بد روشن‌شدن موتور، نوسان دور موتور، نمایش دمای غیرعادی یا روشن‌شدن چراغ چک همراه باشد؛ اما هیچ‌کدام از این علائم به‌تنهایی برای تشخیص قطعی خرابی سنسور کافی نیستند.

عیب‌یابی اصولی باید با خواندن کد خطا، بررسی پارامترهای زنده، مقایسه دمای گزارش‌شده با شرایط واقعی، بررسی سوکت و سیم‌کشی و در صورت نیاز، اندازه‌گیری مقاومت سنسور انجام شود.

نکته مهم این است که در عیب‌یابی حرفه‌ای، سنسور را صرفاً به دلیل وجود یک علامت یا کد خطا تعویض نمی‌کنیم؛ ابتدا باید علت ایجاد خطا مشخص شود و سپس بر اساس نتایج اندازه‌گیری و بررسی‌های انجام‌شده درباره تعمیر یا تعویض قطعه تصمیم‌گیری شود.

سوالات متداول

1. سنسور ECT چیست؟

ECT یا سنسور دمای مایع خنک‌کننده، دمای مایع خنک‌کننده موتور را اندازه‌گیری می‌کند و اطلاعات آن را برای ECU ارسال می‌کند.

2. علائم خرابی سنسور دمای مایع خنک‌کننده چیست؟

افزایش مصرف سوخت، بد روشن شدن موتور، نوسان دور موتور، نمایش دمای غیرعادی و روشن شدن چراغ چک از جمله علائمی هستند که ممکن است در خرابی ECT دیده شوند.

3. آیا خرابی ECT باعث افزایش مصرف سوخت می‌شود؟

بله، اطلاعات نادرست دمای موتور می‌تواند بر استراتژی مدیریت سوخت تأثیر بگذارد و در برخی شرایط باعث افزایش مصرف سوخت شود؛ اما برای تشخیص علت افزایش مصرف باید سایر عوامل نیز بررسی شوند.

4. چگونه سنسور ECT را با دیاگ تست کنیم؟

با اتصال دستگاه دیاگ، ابتدا کدهای خطا بررسی می‌شوند و سپس پارامتر دمای مایع خنک‌کننده در اطلاعات زنده مشاهده می‌شود. مقدار دما و روند تغییر آن هنگام گرم شدن موتور باید با شرایط واقعی موتور سازگار باشد.

5. آیا می‌توان سنسور ECT را با مولتی‌متر تست کرد؟

بله. یکی از روش‌ها اندازه‌گیری مقاومت سنسور در دماهای مختلف و مقایسه آن با مشخصات فنی همان خودرو است. با توجه به NTC بودن سنسور، مقاومت معمولاً با افزایش دما کاهش پیدا می‌کند.

6. آیا خرابی سنسور ECT همان خرابی ترموستات است؟

خیر. ECT وظیفه اندازه‌گیری دما را دارد، در حالی که ترموستات وظیفه کنترل مسیر گردش مایع خنک‌کننده را بر عهده دارد. ممکن است بعضی علائم این دو مشکل شبیه هم باشند، اما قطعات و وظایف آن‌ها متفاوت است.

7. کدهای خطای P0115 تا P0119 مربوط به چه چیزی هستند؟

این کدها در استاندارد OBD-II به مدار و عملکرد سنسور دمای مایع خنک‌کننده مربوط می‌شوند. برای تفسیر دقیق، باید کد خطا در کنار نوع خودرو و اطلاعات فنی همان ECU بررسی شود.

8. آیا هر خطای ECT به معنی خراب بودن سنسور است؟

خیر. مشکل می‌تواند از سوکت، سیم‌کشی، اتصال کوتاه، قطعی مدار یا بخش‌های دیگر سیستم باشد. بنابراین قبل از تعویض سنسور باید مدار و داده‌های دیاگ نیز بررسی شوند.
