رادار نقطه کور (BSD) چیست؟

بیایید روراست باشیم؛ همه ما هنگام رانندگی، به‌خصوص در ترافیک‌های سنگین یا در اتوبان‌ها، بارها با لحظات استرس‌آور تغییر لاین مواجه شده‌ایم. آن لحظه‌ای که آینه‌ها را چک می‌کنید، سر خود را برمی‌گردانید اما باز هم یک ترس پنهان وجود دارد: «نکند خودرویی دقیقاً در نقطه کور من باشد؟» اینجاست که تکنولوژی به کمک ما می‌آید و یکی از مهم‌ترین سیستم‌های ایمنی پیشرفته (ADAS)، یعنی رادار نقطه کور (Blind Spot Detection – BSD)، وارد میدان می‌شود.

در خودروهای مدرن، به‌ویژه محصولات پرطرف‌دار هیوندا و کیا، این سیستم دیگر یک آپشن لوکس نیست؛ بلکه یک ضرورت برای رانندگی ایمن است. اما برای یک تعمیرکار یا متخصص برق خودرو، این سیستم فقط یک ابزار کمکی برای راننده نیست؛ بلکه یک فرصت طلایی برای کسب درآمد و تمایز در بازار کار است. دانش عیب‌یابی، تعمیر و کالیبراسیون این سیستم‌ها، مهارتی است که شما را از یک تعمیرکار سنتی به یک تکنسین متخصص در حوزه تکنولوژی‌های نوین خودرو تبدیل می‌کند.

در این مقاله از آکادمی کارنو مهارت، قرار است به شکلی جامع و کاملاً فنی به سراغ سیستم رادار نقطه کور برویم. با ما همراه باشید تا با همه‌چیز، از نحوه کارکرد و اجزای آن گرفته تا دلایل خرابی‌های رایج و اهمیت فوق‌العاده کالیبراسیون آن، آشنا شویم و ببینیم چرا تسلط بر این حوزه برای آینده شغلی شما حیاتی است.

رادار نقطه کور چیست و دقیقاً چه کاری انجام می‌دهد؟

نقطه کور به محدوده‌ای در اطراف خودرو گفته می‌شود که راننده حتی با استفاده از آینه‌های جانبی و آینه وسط، دید مستقیمی به آن ندارد. این مناطق، به‌خصوص در دو سمت عقب خودرو، همواره یکی از دلایل اصلی تصادفات جانبی هنگام تغییر لاین یا سبقت بوده‌اند.

سیستم هشدار نقطه کور (BSD) یک سیستم ایمنی فعال است که با استفاده از سنسورهای راداری، این مناطق نامرئی را به‌طور مداوم اسکن می‌کند. وظیفه اصلی آن، تشخیص وجود وسایل نقلیه دیگر در نقاط کور و اطلاع‌رسانی به راننده از طریق هشدارهای دیداری یا شنیداری است.

به زبان ساده، این سیستم مانند یک جفت چشم همیشه بیدار در دو گوشه سپر عقب خودروی شما عمل می‌کند و هر زمان که جسمی متحرک (مانند خودرو یا موتورسیکلت) وارد محدوده خطر شود، به شما هشدار می‌دهد تا از تغییر لاین ناایمن خودداری کنید.

رادار نقطه کور چگونه کار می‌کند؟

برای اینکه بتوانیم این سیستم را به‌درستی عیب‌یابی و تعمیر کنیم، ابتدا باید با اجزای اصلی و نحوه کارکرد آن آشنا شویم. عملکرد سیستم BSD بر پایه همکاری سه بخش اصلی استوار است:

۱. سنسورهای راداری

مهم‌ترین بخش این سیستم، دو سنسور راداری هستند که معمولاً در دو طرف سپر عقب، پشت پوسته پلاستیکی آن، نصب می‌شوند. این سنسورها امواج رادیویی (معمولاً در فرکانس ۲۴ یا ۷۷ گیگاهرتز) را به اطراف ارسال می‌کنند. این امواج پس از برخورد با موانع (مانند خودروی کناری)، بازتاب پیدا کرده و توسط همان سنسور دریافت می‌شوند.

نکته فنی مهم: این سنسورها بسیار حساس هستند. هرگونه ضربه به سپر عقب، نصب کاورهای غیراستاندارد یا حتی تجمع گل‌ و‌ لای ضخیم می‌تواند در عملکرد آن‌ها اختلال ایجاد کند.

۲. ماژول کنترل (ECU)

اطلاعات خام دریافتی از سنسورهای راداری به یک واحد ایسیو اختصاصی یا به ایسیو اصلی بدنه (BCM) ارسال می‌شود. این ماژول وظیفه تحلیل داده‌ها را بر عهده دارد. ECU با محاسبه زمان رفت و برگشت امواج و تحلیل اثر داپلر، می‌تواند اطلاعات دقیقی در مورد وجود، فاصله، سرعت نسبی و جهت حرکت خودروی کناری به دست آورد.

۳. هشدارهای دیداری و شنیداری

پس از اینکه ECU تشخیص داد یک وسیله نقلیه در نقطه کور قرار دارد و تغییر لاین می‌تواند خطرناک باشد، از طریق مکانیزم‌های هشدار، راننده را مطلع می‌کند:

• چراغ هشدار روی آینه‌های جانبی: رایج‌ترین نوع هشدار، روشن شدن یک آیکون زردرنگ یا نارنجی‌رنگ (معمولاً به شکل دو خودرو در کنار هم) روی آینه جانبی همان سمتی است که خطر وجود دارد.
• هشدار صوتی (Buzzer): اگر راننده به هشدار دیداری توجه نکند و راهنمای همان سمت را فعال کند، سیستم با یک بوق هشدار صوتی، خطر قریب‌الوقوع را اعلام می‌کند.
• لرزش فرمان: در برخی مدل‌های پیشرفته‌تر هیوندا و کیا، ممکن است سیستم با ایجاد لرزش خفیف در فرمان، هشدار تکمیلی را به راننده بدهد.

چرا یادگیری عیب‌یابی سیستم نقطه کور یک مهارت پول‌ساز است؟

تا همین چند سال پیش، آپشن‌هایی مانند رادار نقطه کور فقط در خودروهای لوکس و وارداتی یافت می‌شد. اما امروز، این سیستم در بسیاری از خودروهای پرفروش کره‌ای مانند هیوندا سانتافه، توسان، سوناتا، النترا و همچنین کیا اسپورتیج، اپتیما و سراتو به یک استاندارد تبدیل شده است.

این فراگیری دو معنای مهم برای تعمیرکاران دارد:

1. افزایش تقاضا: تعداد خودروهای مجهز به این سیستم روزبه‌روز در حال افزایش است و به همان نسبت، تقاضا برای تعمیر و نگهداری آن‌ها نیز بالا می‌رود.
2. پیچیدگی فنی: این سیستم‌ها دیگر مکانیکی نیستند. عیب‌یابی آن‌ها نیازمند دانش عمیق در زمینه الکترونیک، شبکه CAN، کار با دستگاه دیاگ پیشرفته و درک الگوریتم‌های نرم‌افزاری است.

یک تعمیرکار سنتی که با این فناوری‌ها آشنا نباشد، در مواجهه با خودرویی که چراغ هشدار BSD آن روشن شده، یا نمی‌تواند مشکل را حل کند یا با آزمون و خطا، هزینه و زمان مشتری را هدر می‌دهد. در مقابل، متخصصی که دانش فنی این سیستم‌ها را دارد، می‌تواند به‌سرعت و با دقت مشکل را تشخیص داده و رفع کند. این تخصص یعنی:

• اعتماد بیشتر مشتریان
• درآمد بالاتر به ازای هر تعمیر
• شهرت و اعتبار حرفه‌ای در بازار

این همان دانشی است که ما در دوره‌ برق و انژکتور کیا و هیوندای، به شما منتقل می‌کنیم.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

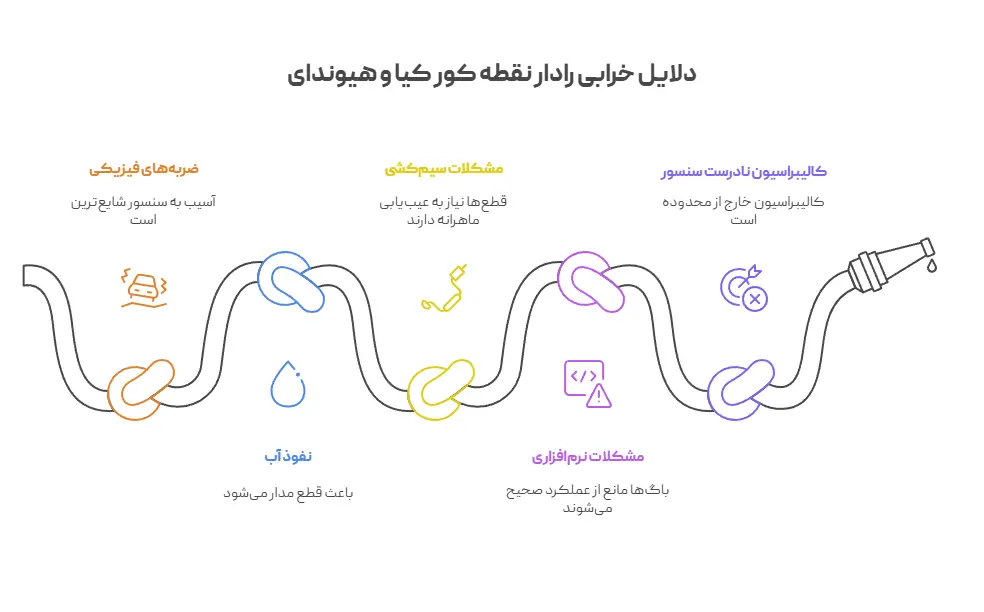

شایع‌ترین دلایل خرابی رادار نقطه کور در کیا و هیوندای

هنگامی که مشتری با شکایت از کار نکردن سیستم BSD به شما مراجعه می‌کند، باید یک چک‌لیست ذهنی از دلایل احتمالی داشته باشید. رایج‌ترین مشکلات این سیستم عبارت‌اند از:

• تصادفات و ضربه‌های فیزیکی: کوچک‌ترین ضربه به گوشه‌های سپر عقب می‌تواند باعث شکستگی، جابه‌جایی یا آسیب به سنسور رادار شود. این شایع‌ترین علت خرابی است.
• نفوذ آب و رطوبت: با گذشت زمان یا به دلیل آسیب دیدن آب‌بندی سپر، ممکن است آب به داخل سنسور یا کانکتورهای آن نفوذ کرده و باعث ایجاد سولفاته و قطعی در مدار شود.
• مشکلات سیم‌کشی: قطعی، اتصالی کوتاه یا پوسیدگی در دسته سیم متصل به سنسورها یا ماژول کنترل، یکی دیگر از دلایل رایج است که عیب‌یابی آن نیازمند مهارت در نقشه‌خوانی است.
• مشکلات نرم‌افزاری و خطاهای ECU: گاهی اوقات ممکن است مشکل سخت‌افزاری نباشد و صرفاً یک باگ نرم‌افزاری یا خطای ثبت‌شده در حافظه ECU مانع از عملکرد صحیح سیستم شود. در این موارد، آپدیت نرم‌افزار یا پاک کردن خطاها با دستگاه دیاگ می‌تواند راه‌حل باشد.
• از کالیبراسیون خارج شدن سنسورها: این مورد آن‌قدر مهم است که در بخش بعدی به‌طور کامل به آن می‌پردازیم.

کالیبراسیون رادار نقطه کور

تصور کنید سنسور رادار مانند یک دوربین دقیق است که باید زاویه مشخصی را پوشش دهد. اگر این دوربین حتی چند درجه جابه‌جا شود، دیگر نقطه صحیح را هدف نمی‌گیرد و اطلاعات غلط ارسال می‌کند. کالیبراسیون، فرآیند تنظیم مجدد زاویه و عملکرد سنسورها مطابق با استانداردهای کارخانه است.

چه زمانی کالیبراسیون الزامی است؟

• پس از هرگونه تصادف از عقب یا کنار.
• بعد از باز و بسته کردن یا تعویض سپر عقب.
• پس از تعویض خود سنسور رادار.
• هنگامی که خطای مربوط به “عدم کالیبراسیون” در دستگاه دیاگ مشاهده می‌شود.

نادیده گرفتن کالیبراسیون می‌تواند بسیار خطرناک باشد. یک سیستم کالیبره نشده ممکن است یا اصلاً خودروهای کناری را تشخیص ندهد یا بدتر از آن، هشدارهای کاذب و بی‌موقع بدهد که باعث سردرگمی و بی‌اعتمادی راننده به سیستم می‌شود.

هشدار جدی: فرآیند کالیبراسیون رادار نقطه کور یک کار تخصصی است و نیازمند تجهیزات خاص (مانند تارگت‌های استاندارد) و دستگاه دیاگ پیشرفته با قابلیت پشتیبانی از این عملیات است. انجام این کار به‌صورت تجربی یا بدون ابزار دقیق، نتیجه‌ای جز به خطر انداختن ایمنی خودرو نخواهد داشت.

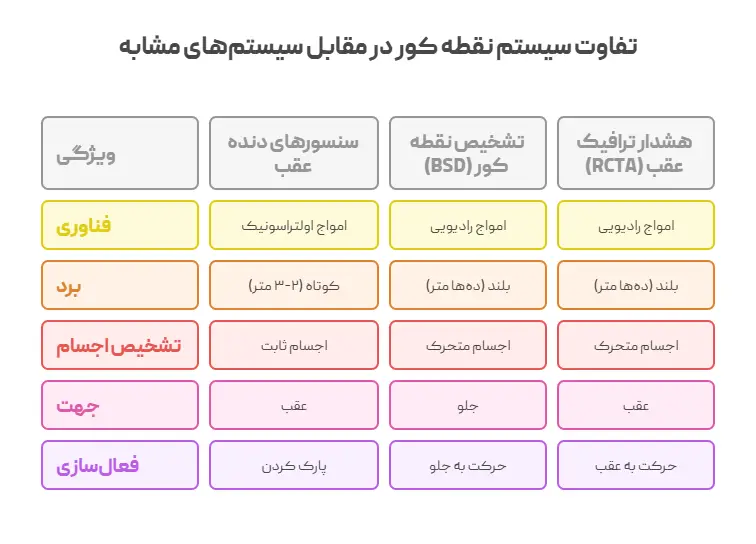

تفاوت سیستم نقطه کور با سیستم‌های مشابه چیست؟

بسیاری از افراد، سیستم‌های ایمنی مختلف را با هم اشتباه می‌گیرند. برای یک متخصص، درک تفاوت‌های آن‌ها ضروری است.

رادار نقطه کور (BSD) در مقابل سنسور دنده عقب (Parking Sensors)

• سنسور دنده عقب: از امواج اولتراسونیک استفاده می‌کند، برد بسیار کوتاهی (نهایتاً ۲-۳ متر) دارد و فقط برای تشخیص موانع ثابت هنگام پارک کردن کاربرد دارد.
• رادار نقطه کور: از امواج رادیویی استفاده می‌کند، برد بسیار بیشتری (تا ده‌ها متر) دارد و برای تشخیص اجسام متحرک در سرعت‌های بالا طراحی شده است.

رادار نقطه کور (BSD) در مقابل سیستم هشدار ترافیک عقب (RCTA)

سیستم Rear Cross-Traffic Alert (RCTA) در واقع از همان سنسورهای راداری BSD استفاده می‌کند اما کاربرد متفاوتی دارد. وظیفه RCTA این است که هنگام خروج از پارک با دنده عقب، به راننده در مورد نزدیک شدن خودروها از دو طرف چپ و راست هشدار دهد. در واقع، BSD در حرکت رو به جلو و RCTA در حرکت رو به عقب فعال است و این دو سیستم مکمل یکدیگر هستند.

نتیجه‌گیری: از دانش فنی تا موفقیت شغلی

همان‌طور که دیدیم، سیستم رادار نقطه کور (BSD) چیزی فراتر از یک آپشن ساده است؛ این سیستم نمونه‌ای عالی از تکنولوژی‌های پیشرفته‌ای است که صنعت خودرو را متحول کرده. برای یک فعال حوزه خودرو، این تحول به معنای یک دوراهی است: یا در دانش سنتی باقی بماند و رفته‌رفته از بازار حذف شود، یا با آغوش باز به استقبال فناوری‌های نوین برود و آینده شغلی خود را تضمین کند.

تسلط بر عیب‌یابی، تعمیر و کالیبراسیون رادار نقطه کور و سایر سیستم‌های کمک‌راننده (ADAS)، شما را به یک مهره کلیدی و متخصصی کمیاب در بازار کار تبدیل می‌کند. این مهارتی است که نه‌تنها درآمد شما را افزایش می‌دهد، بلکه باعث می‌شود با اطمینان و تخصص بیشتری به مشتریان خود خدمت‌رسانی کنید.

سوالات متداول

۱. هزینه تعمیر رادار نقطه کور چقدر است؟ پاسخ: هزینه تعمیر کاملاً به نوع خرابی بستگی دارد. گاهی مشکل با یک اصلاح ساده در سیم‌کشی حل می‌شود و گاهی نیاز به تعویض سنسور چند میلیون تومانی است. قدم اول همیشه عیب‌یابی دقیق با دستگاه دیاگ برای مشخص شدن منشأ مشکل است.

۲. آیا می‌توانم خودم رادار را کالیبره کنم؟ پاسخ: خیر. همان‌طور که اشاره شد، کالیبراسیون یک فرآیند حساس است که نیازمند ابزارهای دقیق، محیط استاندارد و نرم‌افزار تخصصی است. تلاش برای انجام آن بدون تجهیزات مناسب می‌تواند خطرناک و بی‌فایده باشد.

۳. چراغ هشدار نقطه کور بی‌دلیل روی آینه روشن می‌ماند، مشکل چیست؟ پاسخ: این مشکل می‌تواند دلایل مختلفی داشته باشد. کثیف بودن سطح سنسور روی سپر، وجود یک خطای دائمی در حافظه ECU، مشکل در سیم‌کشی یا خرابی داخلی خود سنسور از دلایل احتمالی هستند و نیاز به بررسی تخصصی دارند.

۴. آیا همه مدل‌های کیا و هیوندا این سیستم را دارند؟ پاسخ: خیر. این سیستم معمولاً در تیپ‌های فول‌آپشن و مدل‌های بالاتر این دو برند وجود دارد. با این حال، با گذشت زمان در حال تبدیل شدن به یک آپشن استاندارد حتی در خودروهای اقتصادی‌تر است.
