سنسور اکسیژن چیست؟ راهنمای جامع از علائم خرابی تا تست و تعویض

سنسور اکسیژن، که به‌عنوان یکی از حیاتی‌ترین حسگرهای خودرو شناخته می‌شود، قطعه‌ای کلیدی در سیستم مدیریت موتور (EMS) و کنترل آلایندگی است. این حسگر کوچک اما پرکاربرد، وظیفه دارد غلظت اکسیژن باقی‌مانده در گازهای خروجی از موتور را به‌دقت اندازه‌گیری کند و اطلاعات آن را به‌صورت یک سیگنال ولتاژی به واحد کنترل موتور (ECU) ارسال کند. ایسیو با تحلیل این داده‌ها، نسبت بهینه هوا به سوخت (AFR) را برای دستیابی به احتراق کامل تنظیم می‌کند.

اهمیت این سنسور در بهینه‌سازی عملکرد موتور، کاهش چشمگیر مصرف سوخت و کنترل آلاینده‌های خطرناک، انکارناپذیر است. خرابی سنسور اکسیژن می‌تواند زنجیره‌ای از مشکلات جدی، مانند افزایش مصرف سوخت، افت قدرت موتور، آسیب به کاتالیزور و افزایش آلایندگی را به همراه داشته باشد. ازاین‌رو، شناخت دقیق عملکرد، علائم خرابی و روش‌های تشخیص صحیح آن برای هر تعمیرکار حرفه‌ای یک ضرورت است. در آکادمی تخصصی کارنو مهارت، ما بر آنیم تا دانش فنی شما را در این زمینه به سطح استادی برسانیم.

سنسور اکسیژن چیست و چه وظیفه‌ای دارد؟

سنسور اکسیژن یک حسگر الکتروشیمیایی است که مانند یک «بینی الکترونیکی» در مسیر خروجی دود موتور قرار می‌گیرد. وظیفه اصلی آن، سنجش میزان اکسیژن نسوخته در گازهای اگزوز است. در پاسخ به این پرسش که «سنسور اکسیژن چیست؟» باید گفت این قطعه یک مبدل انرژی است که اطلاعات شیمیایی (غلظت اکسیژن) را به یک سیگنال الکتریکی قابل‌فهم برای ای سی یو تبدیل می‌کند.

ایسیو از این سیگنال برای تنظیم دقیق پاشش سوخت انژکتورها استفاده می‌کند. اگر غلظت اکسیژن در دود بالا باشد (مخلوط رقیق)، ECU پاشش سوخت را افزایش می‌دهد. اگر غلظت اکسیژن کم باشد (مخلوط غلیظ)، پاشش سوخت را کاهش می‌دهد. این فرایند صدها بار در دقیقه تکرار می‌شود تا نسبت هوا به سوخت همواره در محدوده استوکیومتریک (14.7:1) باقی بماند.

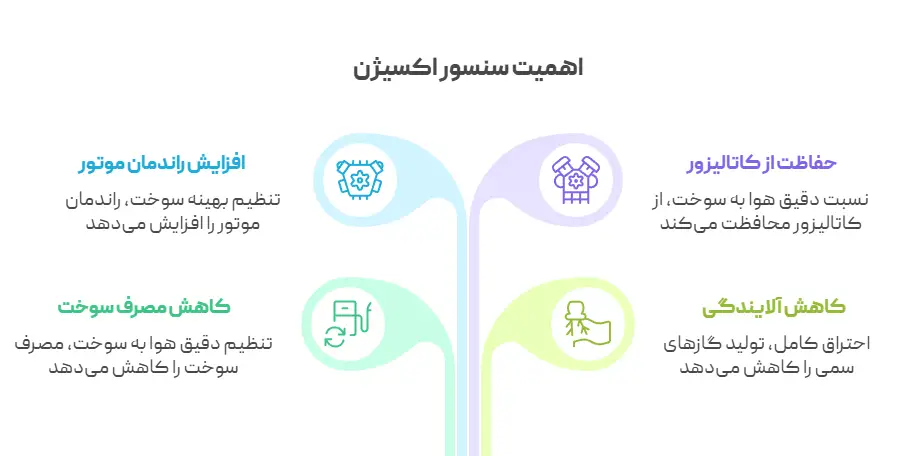

اهمیت سنسور اکسیژن در خودروهای امروزی

نقش سنسور اکسیژن در خودروهای مدرن فراتر از یک قطعه ساده است و مستقیماً بر سلامت موتور و هزینه‌های جاری خودرو تأثیر می‌گذارد. اهمیت آن را می‌توان در موارد زیر خلاصه کرد:

• کاهش مصرف سوخت: با تنظیم دقیق نسبت هوا به سوخت، از هدررفت سوخت جلوگیری کرده و راندمان احتراق را به حداکثر می‌رساند.
• کاهش آلایندگی: احتراق کامل به معنی تولید کمتر گازهای سمی مانند مونوکسیدکربن (CO)، هیدروکربن‌های نسوخته (HC) و اکسیدهای نیتروژن (NOx) است.
• افزایش راندمان و قدرت موتور: تنظیم بهینه پاشش سوخت، عملکرد نرم‌تر موتور و شتاب‌گیری بهتر را به همراه دارد.
• حفاظت از کاتالیزور: کاتالیزور برای تبدیل گازهای سمی به گازهای بی‌خطر، به یک نسبت سوخت و هوای دقیق نیاز دارد. خرابی سنسور اکسیژن می‌تواند به‌سرعت به این قطعه گران‌قیمت آسیب برساند.

سنسور اکسیژن چگونه کار می‌کند؟

بیشتر سنسورهای اکسیژن رایج از نوع زیرکونیا (Zirconia) هستند. هسته اصلی این سنسورها، یک المان سرامیکی توخالی از جنس دی‌اکسید زیرکونیوم است که با پلاتین پوشانده شده است. این المان در دمای بالای 300 درجه سانتی‌گراد، قابلیت هدایت یون‌های اکسیژن را پیدا می‌کند.

• سطح خارجی سنسور: در معرض گازهای داغ خروجی از موتور قرار دارد.
• سطح داخلی سنسور: با هوای اتمسفر (که دارای غلظت اکسیژن ثابت حدود ۲۱٪ است) در ارتباط است.

تفاوت غلظت اکسیژن بین این دو سطح، باعث حرکت یون‌های اکسیژن از سمت پرفشار (هوای اتمسفر) به سمت کم‌فشار (دود اگزوز) می‌شود. این حرکت یون‌ها یک اختلاف پتانسیل یا ولتاژ بین دو الکترود پلاتینی ایجاد می‌کند. این ولتاژ (معمولاً بین 0.1 تا 0.9 ولت) همان سیگنالی است که به ECU ارسال می‌شود.

نکته مهم: ازآنجاکه سنسور اکسیژن برای عملکرد صحیح به دمای بالا نیاز دارد، اکثر سنسورهای امروزی مجهز به یک گرم‌کن داخلی هستند تا سنسور را به‌سرعت به دمای عملیاتی برسانند و دقت آن را در لحظات اولیه روشن شدن موتور افزایش دهند.

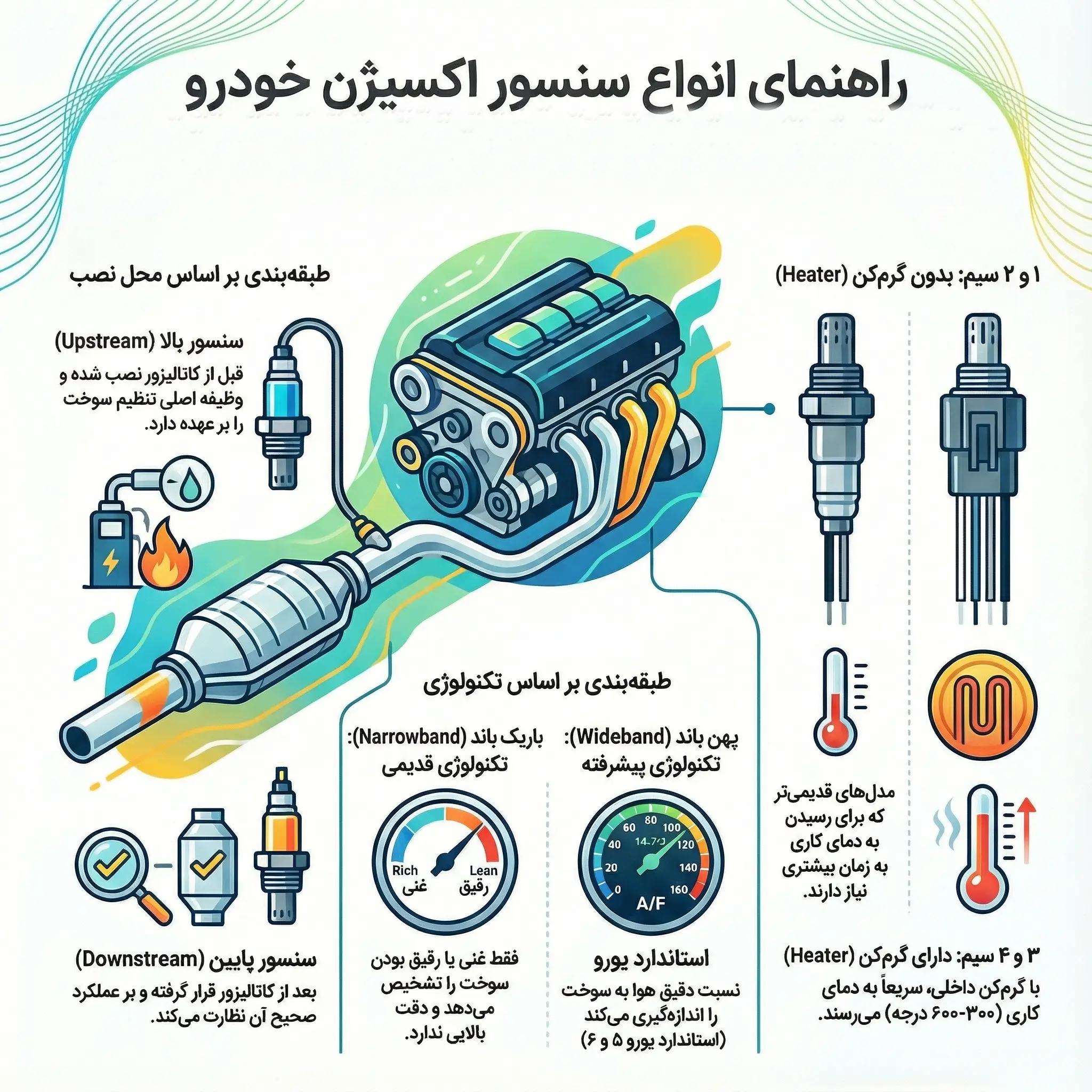

انواع سنسور اکسیژن

سنسورهای اکسیژن را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد که شناخت آن‌ها برای تشخیص و عیب‌یابی ضروری است.

۱. بر اساس محل نصب (سنسور بالا و پایین)

در خودروهای مدرن، معمولاً از دو سنسور اکسیژن استفاده می‌شود:

• سنسور اکسیژن بالا (Upstream): این سنسور قبل از کاتالیزور نصب می‌شود و وظیفه اصلی آن، کنترل و تنظیم نسبت هوا به سوخت است. اطلاعات این سنسور مستقیماً بر پاشش انژکتورها تأثیر می‌گذارد.
• سنسور اکسیژن پایین (Downstream): این سنسور بعد از کاتالیزور قرار می‌گیرد و وظیفه آن، نظارت بر عملکرد کاتالیزور است. ایسیو با مقایسه سیگنال این سنسور با سنسور بالا، از سلامت و کارایی کاتالیزور اطمینان حاصل می‌کند.

۲. بر اساس تکنولوژی ساخت (باریک باند و پهن باند)

• سنسور باریک باند (Narrowband): این سنسورها نسل قدیمی‌تر و رایج‌تر هستند. آن‌ها فقط می‌توانند تشخیص دهند که مخلوط سوخت «غلیظ» یا «رقیق» است و قادر به اندازه‌گیری دقیق نسبت هوا به سوخت نیستند. ولتاژ خروجی آن‌ها بین 0.1 (رقیق) تا 0.9 (غلیظ) ولت نوسان می‌کند.
• سنسور پهن باند (Wideband/Air-Fuel Ratio Sensor): این سنسورها که در خودروهای جدیدتر استفاده می‌شوند، بسیار دقیق‌تر هستند و می‌توانند محدوده وسیعی از نسبت هوا به سوخت را اندازه‌گیری کنند. سیگنال خروجی آن‌ها به‌جای ولتاژ، یک جریان الکتریکی است که ECU آن را تفسیر می‌کند. این دقت بالا به بهینه‌سازی حداکثری عملکرد موتور کمک می‌کند.

۳. بر اساس تعداد سیم

سنسورهای اکسیژن با توجه به داشتن یا نداشتن گرم‌کن و نوع اتصال بدنه، با تعداد سیم‌های مختلفی عرضه می‌شوند:

• تک سیم: فقط سیم سیگنال دارد و اتصال منفی را از طریق بدنه اگزوز می‌گیرد.
• دو سیم: دارای سیم سیگنال و سیم اتصال منفی مجزا است.
• سه سیم: دارای سیم سیگنال، اتصال منفی و یک سیم برای تغذیه گرم‌کن است.
• چهار سیم: کامل‌ترین نوع که شامل سیم سیگنال، اتصال منفی و دو سیم مجزا برای مدار گرم‌کن است.

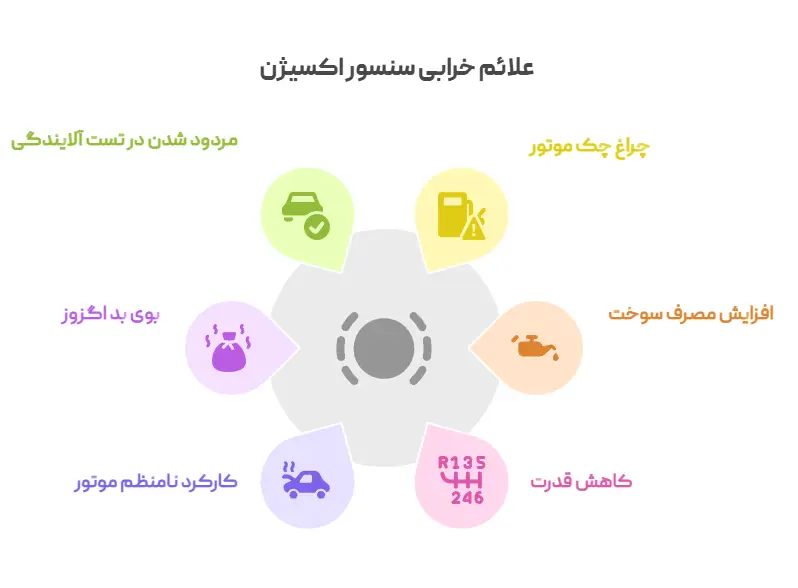

علائم خرابی سنسور اکسیژن

خرابی سنسور اکسیژن خود را با نشانه‌های واضحی بروز می‌دهد. توجه به این علائم، کلید تشخیص سریع و جلوگیری از آسیب‌های بیشتر است:

1. روشن شدن چراغ چک موتور: این اولین و شایع‌ترین نشانه است. کدهای خطای رایج مربوط به سنسور اکسیژن شامل P0130 تا P0167 است.
2. افزایش غیرعادی مصرف سوخت: به دلیل ارسال اطلاعات غلط به ای سی یو، پاشش سوخت از حالت بهینه خارج شده و مصرف سوخت تا ۲۵٪ افزایش می‌یابد.
3. کاهش قدرت و شتاب خودرو: احتراق ناقص ناشی از نسبت نامناسب سوخت و هوا، توان خروجی موتور را کاهش می‌دهد.
4. کارکرد نامنظم موتور (ریپ زدن): موتور در حالت دور آرام یا در حین شتاب‌گیری، به‌صورت نامنظم کار می‌کند.
5. بوی بد از اگزوز: بوی شبیه به تخم‌مرغ گندیده (گوگرد) از اگزوز می‌تواند نشانه آسیب به کاتالیزور به دلیل عملکرد نادرست سنسور اکسیژن باشد.
6. مردود شدن در تست آلایندگی: افزایش سطح گازهای آلاینده در خروجی اگزوز یکی از نتایج مستقیم خرابی این سنسور است.

روش‌های تست و تشخیص خرابی سنسور اکسیژن

تشخیص دقیق خرابی سنسور اکسیژن نیازمند دانش فنی و ابزار مناسب است.

• استفاده از دستگاه دیاگ: بهترین و اولین قدم، اتصال دستگاه دیاگ (OBD-II Scanner) است. ابتدا کدهای خطا را بخوانید. سپس به بخش پارامترها (Live Data) بروید و نمودار ولتاژ سنسور اکسیژن بالا را بررسی کنید. یک سنسور سالم باید به‌سرعت بین 0.1 تا 0.9 ولت نوسان کند. اگر ولتاژ ثابت مانده یا نوسانات آن کند است، سنسور معیوب است.
• تست با مولتی‌متر: درصورتی‌که به دیاگ دسترسی ندارید، می‌توانید ولتاژ خروجی سیم سیگنال سنسور را با مولتی‌متر اندازه‌گیری کنید. مشابه حالت قبل، باید نوسانات سریع ولتاژ را مشاهده کنید. همچنین می‌توان مقاومت مدار گرم‌کن را اندازه‌گیری کرد که باید در محدوده مشخصی (معمولاً بین ۴ تا ۲۰ اهم) باشد.
• بازرسی چشمی: گاهی اوقات آسیب فیزیکی به سنسور یا سیم‌کشی آن، و یا آلودگی نوک سنسور با دوده، روغن یا رسوبات سفیدرنگ (ناشی از ضدیخ) با چشم قابل‌تشخیص است.

نتیجه‌گیری: چرا نباید خرابی سنسور اکسیژن را نادیده گرفت؟

در پایان این مطلب، می‌توان نتیجه گرفت که سنسور اکسیژن، نقشی حیاتی در سلامت موتور، کنترل هزینه‌ها و حفاظت از محیط زیست ایفا می‌کند. عملکرد صحیح سنسور اکسیژن به‌طور مستقیم بر کارایی و بهره‌وری موتور تأثیر می‌گذارد. نادیده گرفتن علائم خرابی آن نه‌تنها منجر به افزایش مصرف سوخت و آلایندگی می‌شود، بلکه می‌تواند به قطعات گران‌قیمتی مانند کاتالیزور آسیب جدی وارد کند.

بنابراین، تشخیص به‌موقع و تعویض این سنسور، یک اقدام هوشمندانه و ضروری برای حفظ عملکرد بهینه خودرو است. کسب دانش تخصصی در زمینه عیب‌یابی سیستم‌های انژکتوری، از جمله سنسور اکسیژن، شما را به یک تعمیرکار متمایز و حرفه‌ای تبدیل می‌کند.

تشخیص دقیق خرابی سنسور اکسیژن و تحلیل پارامترهای آن، یکی از مهارت‌های کلیدی در دوره‌های آموزش برق و انژکتور خودرو در آکادمی کارنو مهارت است. ما به شما یاد می‌دهیم چگونه با استفاده از اسیلوسکوپ و دیاگ پیشرفته، مانند یک متخصص حرفه‌ای عیب‌یابی کنید.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

سوالات متداول

۱. آیا سنسور اکسیژن قابل تعمیر یا تمیز کردن است؟ در بیشتر موارد، خیر. آلودگی‌هایی که به المان سرامیکی داخلی نفوذ می‌کنند، قابل تمیز کردن نیستند. بهترین و مطمئن‌ترین راهکار، تعویض سنسور معیوب با یک قطعه جدید و باکیفیت است.

۲. عمر مفید سنسور اکسیژن چقدر است؟ عمر مفید سنسور اکسیژن بسته به کیفیت ساخت و شرایط کارکرد خودرو، معمولاً بین ۱۰۰,۰۰۰ تا ۱۶۰,۰۰۰ کیلومتر است. بااین‌حال، عواملی مانند کیفیت پایین سوخت یا نشت روغن می‌تواند این عمر را کاهش دهد.

۳. آیا می‌توان با سنسور اکسیژن خراب رانندگی کرد؟ بله، اما به‌هیچ‌وجه توصیه نمی‌شود. رانندگی با سنسور خراب باعث افزایش شدید مصرف سوخت، کاهش عملکرد موتور و مهم‌تر از همه، آسیب رساندن به مبدل کاتالیزوری می‌شود که هزینه تعویض آن بسیار بالا است.
