رله دوبل چیست و چه وظیفه ای دارد؟

رله دوبل، یکی از حیاتی‌ترین اجزای سیستم برق و انژکتور خودرو است که اغلب تکنسین‌ها و مالکان خودرو تا زمان خرابی آن، توجه زیادی به عملکردش ندارند. این قطعه که نقش مدیر توزیع برق را ایفا می‌کند، تضمین‌کننده عملکرد صحیح پمپ بنزین، انژکتورها و مهم‌تر از همه، واحد کنترل الکترونیکی (ECU) است. اگر خودروی شما به‌طور ناگهانی خاموش می‌شود یا استارت نمی‌خورد، احتمالاً اولین مظنون همین قطعه کوچک اما فوق‌العاده مهم است.

در این مقاله، به‌طور کامل به بررسی این سؤال خواهیم پرداخت که رله دوبل چیست و چه وظیفه‌ای دارد؟ همچنین، علائم خرابی و نحوه تست آن را به زبان ساده و تخصصی آموزش خواهیم داد تا بتوانید با درک عمیق‌تر سیستم برق خودرو، مشکلات فنی را سریع‌تر تشخیص دهید.

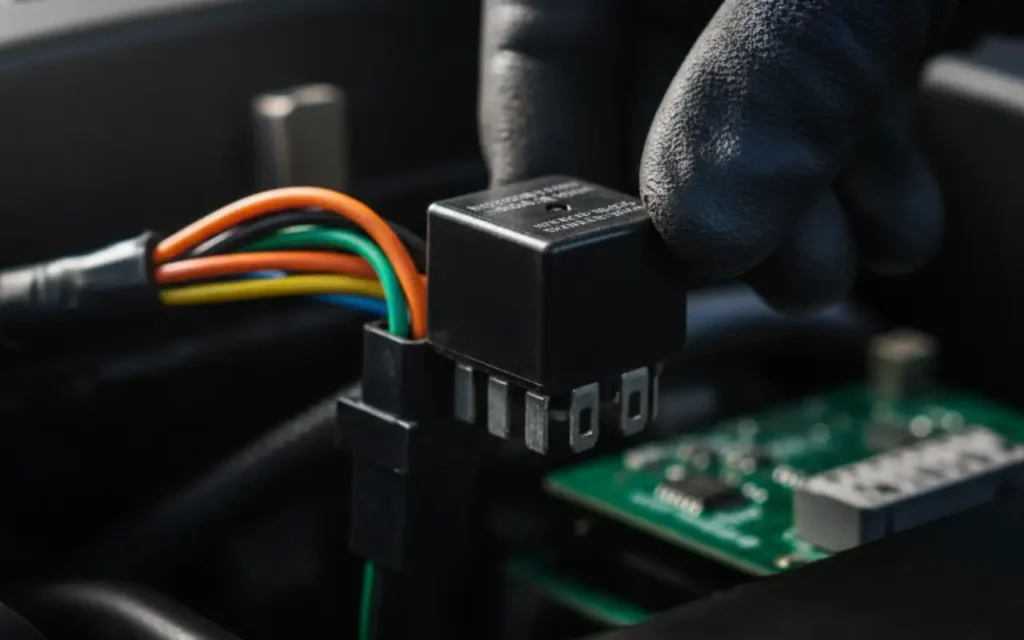

رله دوبل چیست و چرا “دوبل” نامیده می‌شود؟

رله دوبل (Double Relay) یک قطعه الکتریکی-الکترونیکی در خودرو است که به‌عنوان واسطه اصلی بین واحد کنترل موتور (ECU) و مصرف‌کننده‌های حیاتی برق عمل می‌کند. نام‌گذاری این رله به “دوبل” یا “دوقلو” به این دلیل است که در ساختار داخلی آن، دو رله مجزا در یک محفظه واحد تعبیه شده‌اند. این دو رله وظایف متفاوتی را بر عهده دارند که به‌طور هماهنگ برای روشن شدن و کارکرد صحیح موتور عمل می‌کنند:

1. رله قدرت (Power Relay): وظیفه اصلی این رله، تأمین و قطع جریان برق به اجزایی با مصرف برق بالا مانند پمپ بنزین خودرو، کوئل‌ها (در صورت وجود) و هیتر سنسور اکسیژن است.
2. رله اصلی (Main Relay): این رله، جریان برق اصلی و پایدار را برای تجهیزات حساس‌تر، به‌ویژه واحد کنترل الکترونیکی (ECU) و انژکتورها تأمین می‌کند.

نکته مهم: حضور این دو رله در کنار هم باعث می‌شود که ECU بتواند با دقت بسیار بالا، زمان‌بندی و ترتیب ارسال برق به سیستم سوخت‌رسانی و جرقه را کنترل کند و در صورت خاموش شدن موتور، بلافاصله جریان برق را از اجزای پرمصرف قطع نماید.

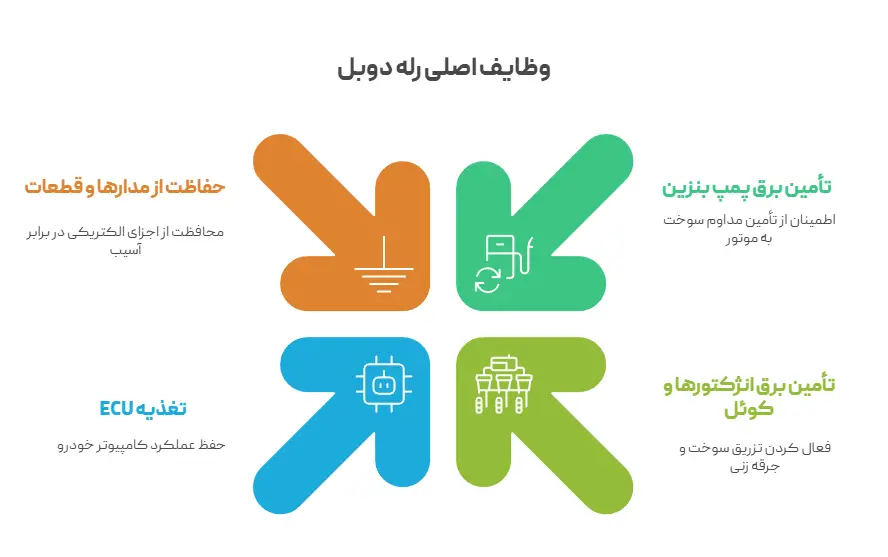

وظایف اصلی رله دوبل در سیستم برق خودرو

رله دوبل، فراتر از یک کلید ساده عمل می‌کند و چندین وظیفه حیاتی را در مدیریت انرژی خودرو بر عهده دارد که آن را به یک عنصر ضروری برای عملکرد بهینه موتورهای انژکتوری تبدیل کرده است:

۱. تأمین برق پمپ بنزین

به‌محض چرخاندن سوییچ به وضعیت ON (باز)، رله دوبل یک جریان کوتاه برق را به پمپ بنزین می‌فرستد. این کار برای پرایم کردن (آماده‌سازی) سیستم سوخت‌رسانی و ایجاد فشار لازم قبل از استارت زدن است. در صورت خرابی این قسمت، پمپ بنزین فعال نمی‌شود و خودرو استارت نمی‌خورد.

۲. تأمین برق انژکتورها و کوئل

پس از روشن شدن موتور، رله دوبل وظیفه دارد تا جریان برق پایدار و بدون نوسان را به انژکتورها (برای پاشش دقیق سوخت) و کوئل‌ها (برای ایجاد جرقه) ارسال کند. هرگونه اختلال در این جریان، مستقیماً به کاهش راندمان موتور و نوسان در دور آرام (Idle) منجر می‌شود.

۳. تغذیه ECU

یکی از حساس‌ترین وظایف، تأمین برق ECU است. واحد کنترل موتور، مغز متفکر خودرو است و به جریان برق بسیار تمیز و ثابت نیاز دارد. رله دوبل، وظیفه دارد این جریان حیاتی را فراهم کند و در مقابل هرگونه نوسان ولتاژ از آن محافظت نماید.

۴. حفاظت از مدارها و قطعات

رله دوبل به‌عنوان یک واحد حفاظتی نیز عمل می‌کند. در صورت خاموش شدن موتور یا وقوع حادثه، این قطعه با قطع سریع جریان برق، از آسیب دیدن قطعات حساس در برابر نوسانات ناگهانی یا اتصال کوتاه جلوگیری می‌نماید.

علائم خرابی رله دوبل

تشخیص به‌موقع خرابی رله دوبل می‌تواند شما را از تعمیرات پرهزینه و دردسرهای احتمالی نجات دهد. اگر در خودروی خود، به‌ویژه مدل‌های رایج مانند پژو ۲۰۶، سمند، پراید و تیبا، با علائم زیر مواجه شدید، احتمالاً مشکل از رله دوبل است:
