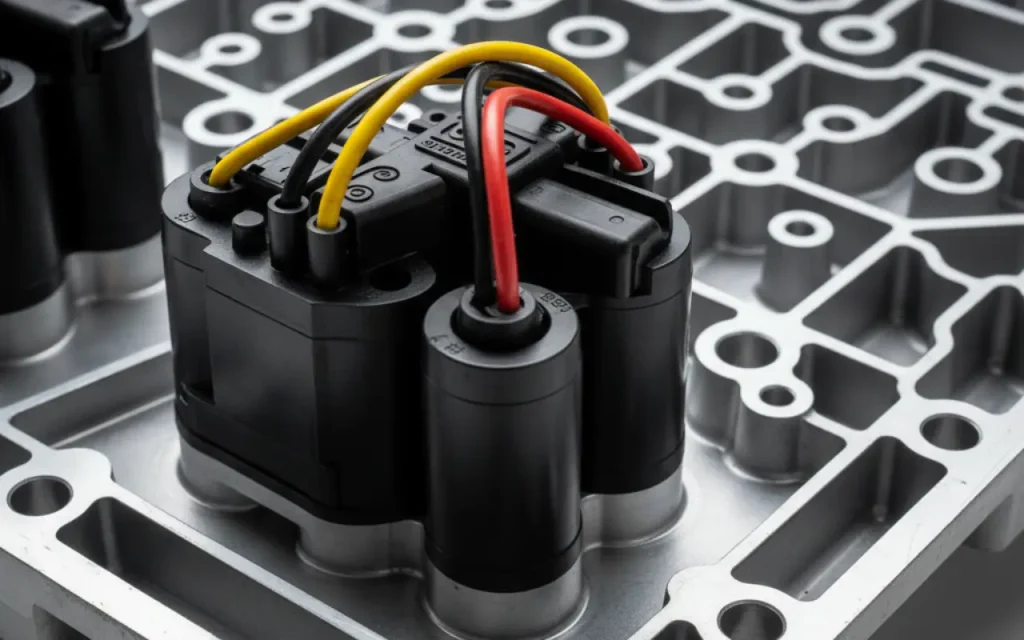

TCM خودرو چیست؟

رانندگی با خودروهای مدرن، به‌خصوص با گیربکس‌های اتوماتیک، تجربه‌ای روان و لذت‌بخش است. تعویض دنده‌های نرم، شتاب‌گیری یکنواخت و هماهنگی کامل با موتور، همگی مدیون یک قهرمان پشت پرده هستند: TCM خودرو یا یونیت کنترل گیربکس(Transmission Control Module).

اما این قطعه حیاتی چیست و چرا خرابی آن می‌تواند کل تجربه رانندگی شما را مختل کند؟ در دنیای امروز که گیربکس‌های اتوماتیک و هوشمند (مانند گیربکس DCT یا گیربکس CVT) روزبه‌روز پیچیده‌تر می‌شوند، درک عملکرد TCM دیگر یک دانش لوکس نیست، بلکه یک ضرورت فنی برای هر تعمیرکار حرفه‌ای و حتی راننده آگاه است.

در این مقاله جامع، قرار است به قلب این تکنولوژی نفوذ کنیم. ما به زبانی ساده اما تخصصی، از صفر تا صد TCM، علائم خرابی آن، دلایل بروز مشکل و مهم‌تر از همه، اصول عیب‌یابی و تعمیر آن را بررسی خواهیم کرد. اگر با مشکلاتی مانند تقه زدن گیربکس، گاز هرز خوردن یا روشن شدن چراغ چک مواجه هستید، این مقاله راهنمای شما خواهد بود.

TCM خودرو چیست و چرا اینقدر حیاتی است؟

اگر ECU (واحد کنترل موتور) را «مغز موتور» بدانیم، TCM (یونیت کنترل گیربکس) دقیقاً «مغز گیربکس» است. این کامپیوتر کوچک و هوشمند، وظیفه مدیریت و کنترل کامل تمام جنبه‌های عملکردی گیربکس اتوماتیک شما را بر عهده دارد.

در گذشته، گیربکس‌های اتوماتیک توسط سیستم‌های هیدرولیکی مکانیکی (کنترل فشار روغن) کار می‌کردند. اما امروزه، TCM با استفاده از داده‌های الکترونیکی، تصمیمات آنی و دقیقی می‌گیرد که منجر به بهینه‌ترین حالت تعویض دنده می‌شود.

TCM یک قطعه ایزوله نیست؛ بلکه بخشی از شبکه پیچیده خودرو (مانند شبکه CAN) است. این یونیت به طور مداوم با سایر کنترلرها، به‌ویژه ECU، در حال گفتگو است تا اطلاعاتی مانند دور موتور، بار موتور، وضعیت پدال گاز و سرعت خودرو را دریافت کند و بر اساس آن، بهترین زمان و بهترین فشار را برای تعویض دنده انتخاب نماید.

TCM چگونه کار می‌کند؟

عملکرد TCM را می‌توان در سه مرحله خلاصه کرد: دریافت ورودی، پردازش داده‌ها و ارسال دستور (خروجی).

۱. ورودی‌های TCM

TCM برای گرفتن بهترین تصمیم، به اطلاعات دقیق و لحظه‌ای از سنسورهای مختلف نیاز دارد. مهم‌ترین این ورودی‌ها عبارت‌اند از:

• سنسور سرعت خودرو (VSS): سرعت فعلی خودرو چقدر است؟
• سنسور دور توربین (TSS) و سنسور دور شفت خروجی (OSS): گیربکس در حال حاضر با چه سرعتی می‌چرخد و آیا لغزش داخلی وجود دارد؟
• سنسور موقعیت پدال گاز (TPS): راننده چقدر گاز می‌دهد و آیا قصد شتاب‌گیری ناگهانی (Kick-Down) را دارد؟
• سنسور دمای روغن گیربکس (TFT): دمای روغن چقدر است؟ (بسیار حیاتی برای تنظیم فشار و جلوگیری از آسیب).
• سنسور موقعیت دنده (Range Sensor): راننده دسته دنده را در کدام حالت قرار داده است (P, R, N, D)؟
• اطلاعات دریافتی از ECU (از طریق شبکه): دور موتور (RPM)، بار موتور و وضعیت ترمز.

۲. پردازش و تصمیم‌گیری

TCM تمام این داده‌ها را دریافت کرده و با «نقشه تعویض دنده» (Shift Map) که در حافظه آن برنامه‌ریزی شده است، مقایسه می‌کند. اینجاست که هوشمندی سیستم مشخص می‌شود:

• یادگیری تطبیقی (Adaptive Learning): TCMهای مدرن، الگوی رانندگی شما (اسپرت یا اقتصادی) و همچنین میزان سایش قطعات داخلی گیربکس را یاد می‌گیرند و الگوی تعویض دنده را بر اساس آن تنظیم می‌کنند تا همیشه بهترین عملکرد را ارائه دهند.
• تصمیم‌گیری آنی: TCM در کسری از ثانیه تصمیم می‌گیرد که آیا باید دنده را سبک کند، سنگین کند یا در دنده فعلی باقی بماند.

۳. خروجی‌ها و دستورات TCM

پس از تصمیم‌گیری، TCM از طریق عملگرها، دستورات خود را اجرا می‌کند:

• شیرهای برقی (Solenoids): مهم‌ترین خروجی TCM، ارسال جریان برق به سلونوئیدهای داخل گیربکس است. این شیرهای برقی، مسیرهای روغن هیدرولیک را باز و بسته می‌کنند تا کلاچ‌ها و باندهای داخلی گیربکس را درگیر یا آزاد کنند و عمل تعویض دنده انجام شود.
• کنترل فشار خط (Line Pressure Control): TCM فشار کلی روغن در گیربکس را متناسب با بار موتور تنظیم می‌کند تا از تعویض دنده نرم یا سفت (در صورت نیاز) اطمینان حاصل شود.
• کنترل کلاچ قفل‌شونده توربین (TCC): برای کاهش اتلاف انرژی و مصرف سوخت در سرعت‌های ثابت (مانند اتوبان)، TCM تورک کانورتر را قفل می‌کند.

شایع‌ترین علائم خرابی TCM

خرابی TCM می‌تواند به صورت ناگهانی یا تدریجی رخ دهد. از آنجایی که این یونیت، کنترل همه‌چیز را در دست دارد، خرابی آن معمولاً با علائم واضحی همراه است. این نشانه‌ها را جدی بگیرید:

۱. روشن شدن چراغ چک موتور یا چراغ گیربکس (O/D)

این اولین و عمومی‌ترین علامت است. هنگامی که TCM خطایی را تشخیص دهد که نمی‌تواند آن را برطرف کند، به ECU اطلاع می‌دهد و چراغ چک (Check Engine) روشن می‌شود. در دیاگ، این خطاها معمولاً با کدهای سری P07xx (مربوط به گیربکس) یا کدهای U (مربوط به شبکه) مشخص می‌شوند.

۲. تقه زدن یا تعویض دنده خشن (Harsh Shifting)

شایع‌ترین علامت است. اگر TCM نتواند فشار روغن را به درستی از طریق سلونوئیدها کنترل کند، تعویض دنده‌ها دیگر نرم نخواهد بود و با ضربه یا «تقه» شدید، به‌خصوص هنگام تعویض از ۱ به ۲، همراه خواهد بود.

۳. گیر کردن در یک دنده (حالت اضطراری یا Limp Mode)

یک مکانیسم حفاظتی هوشمندانه. اگر TCM تشخیص دهد که عملکرد عادی گیربکس ممکن است باعث آسیب جدی شود (مثلاً به دلیل دمای بیش از حد یا خطای یک سنسور حیاتی)، گیربکس را در یک دنده مشخص (معمولاً دنده ۲ یا ۳) قفل می‌کند. این حالت که به «Limp Home Mode» معروف است، به شما اجازه می‌دهد تا با سرعت پایین، خود را به نزدیک‌ترین تعمیرگاه برسانید.

۴. تأخیر در تعویض دنده یا گاز هرز خوردن

احساس می‌کنید خودرو شتاب نمی‌گیرد، دور موتور بالا می‌رود اما دنده عوض نمی‌شود (گاز هرز می‌خورد)، یا برعکس، گیربکس خیلی زود دنده‌ها را سبک می‌کند و خودرو «جان» ندارد. این‌ها همگی نشانه‌هایی از عدم تصمیم‌گیری درست TCM است.

۵. عدم شناسایی دنده (Problem in Gear Selection)

ممکن است دسته دنده را در حالت D قرار دهید، اما خودرو حرکت نکند یا با تأخیر زیاد درگیر شود. همچنین ممکن است نشانگر دنده در پشت آمپر، حالت انتخاب‌شده را به درستی نشان ندهد.

۶. افزایش ناگهانی مصرف سوخت

وقتی گیربکس در دنده بهینه کار نکند (مثلاً در سرعت بالا در دنده سنگین بماند)، دور موتور بی‌دلیل بالا می‌ماند و مصرف سوخت به شدت افزایش می‌یابد.

⚠️ هشدار جدی: نادیده گرفتن علائم خرابی TCM می‌تواند به آسیب مکانیکی پرهزینه به گیربکس منجر شود. یک ایراد الکترونیکی کوچک را به یک تعمیر اساسی مکانیکی چند ده میلیونی تبدیل نکنید.

علت خرابی TCM چیست؟

TCM یک قطعه الکترونیکی است و مانند هر قطعه دیگری، به دلایل مختلفی ممکن است خراب شود:

• نفوذ آب و رطوبت: این بزرگ‌ترین دشمن بردهای الکترونیکی است. اگر TCM در محلی نامناسب نصب شده باشد یا آب‌بندی خودرو دچار مشکل شود، نفوذ آب باعث اتصالی و سوختن مدارها می‌شود.
• نوسانات ولتاژ: خرابی باتری، دینام ضعیف یا اتصالی در سیم‌کشی می‌تواند ولتاژ نامنظم و مخربی را به TCM ارسال کند و به آن آسیب برساند.
• گرمای بیش از حد: TCM معمولاً در نزدیکی موتور یا گیربکس (که هر دو بسیار داغ هستند) نصب می‌شود. اگر سیستم خنک‌کننده موتور یا گیربکس به درستی کار نکند، گرمای بیش از حد می‌تواند باعث ذوب شدن لحیم‌ها و خرابی قطعات روی برد شود.
• لرزش‌های شدید و طولانی‌مدت: لرزش دائمی خودرو (ناشی از دست‌اندازها یا مشکلات جلوبندی) می‌تواند به مرور زمان باعث ایجاد ترک‌های مویی در پایه‌های لحیم‌کاری‌شده روی برد TCM شود.
• مشکلات داخلی گیربکس: گاهی اوقات مشکل از خود TCM نیست. خرابی یک سلونوئید یا سنسور در داخل گیربکس می‌تواند فشار مضاعفی به مدارات داخلی TCM وارد کند و باعث سوختن آن شود.

تسلط بر عیب‌یابی این موارد، هسته اصلی مباحث پیشرفته در آموزش برق خودرو است که در آکادمی کارنو مهارت به صورت تخصصی به آن پرداخته می‌شود.

تعمیر TCM منطقی تر است یا تعویض TCM؟

این سؤالی است که ذهن بسیاری از تعمیرکاران و مالکان خودرو را درگیر می‌کند. پاسخ کوتاه این است: بستگی به نوع خرابی دارد.

قدم اول: عیب‌یابی دقیق

قبل از محکوم کردن TCM، یک تعمیرکار حرفه‌ای باید مراحل زیر را طی کند:

1. بررسی کدهای خطا: دیاگ زدن و خواندن کدهای خطا اولین قدم است.
2. بررسی سیم‌کشی و اتصالات: بسیاری از مواقع، مشکل از خود یونیت نیست، بلکه از کانکتورهای سولفاته شده، سیم‌های قطع شده یا اتصالی بدنه (منفی) ضعیف است.
3. تست ورودی‌ها و خروجی‌ها: بررسی سیگنال سنسورها (ورودی‌ها) و عملکرد سلونوئیدها (خروجی‌ها) با استفاده از دیاگ و مولتی‌متر ضروری است.

عیب‌یابی دقیق و اصولی، به‌ویژه در سیستم‌های پیچیده، بخش مهمی از آموزش تعمیرات خودروهای چینی محسوب می‌شود که اغلب دارای سیستم‌های الکترونیکی حساسی هستند.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

چه زمانی TCM قابل تعمیر است؟

خوشبختانه در بسیاری از موارد، TCM قابل تعمیر است. تعمیرات رایج عبارت‌اند از:

• لحیم‌کاری مجدد (Re-soldering): برطرف کردن ترک‌های مویی و اتصالات سرد روی برد.
• تعویض قطعات سوخته: تعویض مقاومت‌ها، خازن‌ها، دیودها یا آی‌سی‌های درایور ( راه‌انداز) سلونوئیدها که به دلیل اتصالی سوخته‌اند.
• ترمیم کانکتورها: تمیز کردن یا بازسازی پین‌های کانکتور که دچار خوردگی یا شکستگی شده‌اند.

چه زمانی باید TCM را تعویض کرد؟

• آسیب فیزیکی شدید: مانند شکستگی برد در اثر تصادف.
• نفوذ آب گسترده: اگر آب به لایه‌های میانی برد نفوذ کرده و باعث خوردگی شدید شده باشد.
• خرابی پردازنده اصلی (CPU): اگر مغز متفکر یونیت سوخته باشد، تعمیر آن تقریباً غیرممکن یا غیراقتصادی است.

نکته کلیدی: چالش برنامه‌ریزی

تعویض TCM به سادگی تعویض یک لامپ نیست. در اکثر خودروهای مدرن، TCM جدید (یا حتی استوک) باید با دستگاه مخصوص، برای خودروی شما «کدینگ» یا «برنامه‌ریزی» شود. این یونیت باید با شماره شاسی (VIN) خودروی شما هماهنگ شده و نرم‌افزار آن متناسب با مدل گیربکس و موتور شما باشد. این فرایند تخصصی، بخشی جدایی‌ناپذیر از دوره‌های آموزش تعمیرات کیا و هیوندای است.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

TCM در خودروهای چینی، کیا و هیوندای

در مجموعه کارنو مهارت، ما تمرکز ویژه‌ای بر روی خودروهای رو به رشد بازار ایران، یعنی خودروهای چینی، کیا و هیوندای داریم.

• خودروهای چینی (مانند گیربکس‌های DCT): بسیاری از این خودروها از گیربکس‌های دوکلاچه (DCT) استفاده می‌کنند. TCM در این گیربکس‌ها وظیفه بسیار پیچیده‌تری دارد، زیرا باید کلاچ‌گیری را نیز مدیریت کند. خرابی TCM در این مدل‌ها (که گاهی به آن TCKU گفته می‌شود) بسیار شایع و تعمیر آن نیازمند دانش فنی به‌روز است.
• کیا و هیوندای: این برندها از گیربکس‌های اتوماتیک AT با کیفیتی استفاده می‌کنند، اما TCM آن‌ها نیز در برابر نوسانات برقی و دمای بالا حساس است. عیب‌یابی دقیق شبکه در این خودروها، کلید حل مشکل است.

💡 نکته تخصصی: «بسیاری از تعمیرکاران در مواجهه با خطای TCM، فورا دستور تعویض می‌دهند. در آکادمی کارنو، ما ابتدا روی عیب‌یابی دقیق و سپس تکنیک‌های تعمیر و برنامه‌ریزی تمرکز می‌کنیم تا هزینه‌های مشتری را کاهش و اعتبار تعمیرگاه را افزایش دهیم. شناخت نقشه سیم‌کشی و درک منطق برنامه‌ریزی TCM، تفاوت یک متخصص و یک تعویض‌کار قطعه است.»

نتیجه‌گیری

TCM خودرو، مغز متفکر و حیاتی گیربکس اتوماتیک شماست. درک عملکرد آن، شناخت علائم خرابی و توانایی عیب‌یابی اصولی آن، یک مهارت اساسی در دنیای تعمیرات خودرو محسوب می‌شود. از تقه زدن‌های آزاردهنده گرفته تا گیر کردن در حالت اضطراری، بسیاری از این مشکلات ریشه در این یونیت الکترونیکی دارند.

به یاد داشته باشید که تشخیص صحیح، نیمی از فرآیند تعمیر است. تسلط بر سیستم‌های پیچیده‌ای مانند TCM خودرو، تفاوت یک تعمیرکار معمولی و یک متخصص حرفه‌ای در حوزه آموزش برق خودرو است.

در آکادمی کارنو مهارت، ما متعهد به ارائه به‌روزترین و کاربردی‌ترین دانش فنی در زمینه برق و انژکتور خودروهای داخلی، چینی، کیا و هیوندای هستیم. دوره‌های ما به گونه‌ای طراحی شده‌اند که شما را از سطح مبتدی به یک متخصص عیب‌یاب تبدیل کنند.

برای دنبال کردن نکات فنی رایگان و روزانه، پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا ریست کردن TCM مشکل را حل می‌کند؟

گاهی اوقات بله. اگر مشکل به دلیل یک خطای نرم‌افزاری لحظه‌ای یا یادگیری الگوهای رانندگی اشتباه باشد، ریست کردن (از طریق دستگاه دیاگ یا برداشتن سر باتری برای مدتی) می‌تواند موقتاً مشکل را حل کند. اما اگر خرابی سخت‌افزاری یا یک خطای دائمی وجود داشته باشد، مشکل به سرعت باز خواهد گشت.

۲. هزینه تعمیر TCM چقدر است؟

این سؤال پاسخ یکسانی ندارد. هزینه به شدت به نوع خودرو، مدل TCM و نوع خرابی بستگی دارد. تعمیرات ساده مانند لحیم‌کاری مجدد، هزینه به مراتب کمتری نسبت به تعویض کامل یونیت و برنامه‌ریزی مجدد آن دارد.

۳. آیا می‌توان با TCM خراب رانندگی کرد؟

توصیه اکیداً منفی است. رانندگی با TCM خراب، به‌خصوص اگر خودرو در حالت Limp Mode (اضطراری) باشد، فقط برای رساندن خودرو به تعمیرگاه مجاز است. ادامه رانندگی می‌تواند باعث وارد آمدن فشار شدید به قطعات مکانیکی گیربکس (مانند کلاچ‌ها و چرخ‌دنده‌ها) و سوختن کامل گیربکس شود.

۴. تفاوت ECU و TCM چیست؟

ECU (Engine Control Unit) مغز موتور است و وظیفه کنترل پاشش سوخت، جرقه‌زنی و آلایندگی را بر عهده دارد. TCM (Transmission Control Unit) مغز گیربکس است و فقط وظیفه کنترل تعویض دنده‌ها و فشار روغن گیربکس را دارد. این دو یونیت برای هماهنگی کامل (مثلاً کاهش گشتاور موتور در لحظه تعویض دنده)، به طور مداوم با یکدیگر در ارتباط هستند.
