راهنمای جامع عیب‌یابی خطای U0001 در خودروهای چینی

در خودروهای امروزی، به‌ویژه مدل‌های چینی که سهم قابل‌توجهی از بازار را به خود اختصاص داده‌اند، سیستم‌های الکترونیکی و ماژول‌های کنترلی نقش حیاتی در عملکرد صحیح خودرو دارند. ماژول‌هایی مانند کنترل موتور (ECU/PCM)، گیربکس (TCM)، ترمز ضدقفل (ABS) و ماژول کنترل بدنه (BCM)، همگی باید از طریق یک شبکه ارتباطی مشترک با یکدیگر در ارتباط باشند. این بستر ارتباطی با نام شبکه کن باس (CAN Bus) یا (Controller Area Network) شناخته می‌شود.

اما گاهی این شبکه دچار اختلال می‌شود و یکی از رایج‌ترین کدهایی که در این مواقع توسط دستگاه دیاگ خوانده می‌شود، کد خطای U0001 است. این کد می‌تواند باعث روشن شدن چراغ چک، از کار افتادن برخی آپشن‌ها یا حتی روشن نشدن خودرو شود.

من، سپهر علیمحمدی، بنیان گذار آکادمی کارنو، در این مقاله قصد دارم یک راهنمای جامع و کاملا عملی برای عیب‌یابی اصولی خطای U0001 در خودروهای چینی ارائه دهم؛ راهکاری دقیق که حاصل سال‌ها تجربه عملی در تعمیرات و آموزش تخصصی برق و انژکتور است و برای تمام فنی‌کاران این حوزه کاربردی خواهد بود.

شبکه CAN Bus چیست؟

شبکه CAN را می‌توان به سیستم عصبی خودرو تشبیه کرد؛ شاهراه اصلی تبادل داده در خودروهای مدرن. این شبکه، مجموعه‌ای از سیم‌کشی‌ها و پروتکل‌های ارتباطی است که به تمام ماژول‌های کنترلی اجازه می‌دهد با سرعت و دقت بالا با یکدیگر صحبت کنند.

همان‌طور که در یک شرکت، بخش‌های مختلف (مالی، فروش، تولید) برای هماهنگی نیاز به یک شبکه ارتباطی دارند، در خودرو نیز CAN Bus تضمین‌کننده هماهنگی بی‌نقص بین اجزای حیاتی است. برای مثال:

• وقتی شما پدال گاز را فشار می‌دهید، سنسور موقعیت پدال این اطلاعات را روی شبکه CAN قرار می‌دهد.
• ECU (ایسیو) این اطلاعات را دریافت کرده و به دریچه گاز دستور می‌دهد تا باز شود.
• هم‌زمان، TCM (یونیت کنترل گیربکس) نیز این اطلاعات را می‌بیند و خود را برای تعویض دنده احتمالی آماده می‌کند.
• ماژول ABS نیز با آگاهی از افزایش سرعت، آماده واکنش در صورت ترمزگیری ناگهانی می‌شود.

این هماهنگی لحظه‌ای، بدون وجود شبکه CAN غیرممکن است. در خودروهای چینی به دلیل استفاده گسترده از آپشن‌ها و سیستم‌های الکترونیکی متعدد، سلامت این شبکه اهمیتی دوچندان دارد.

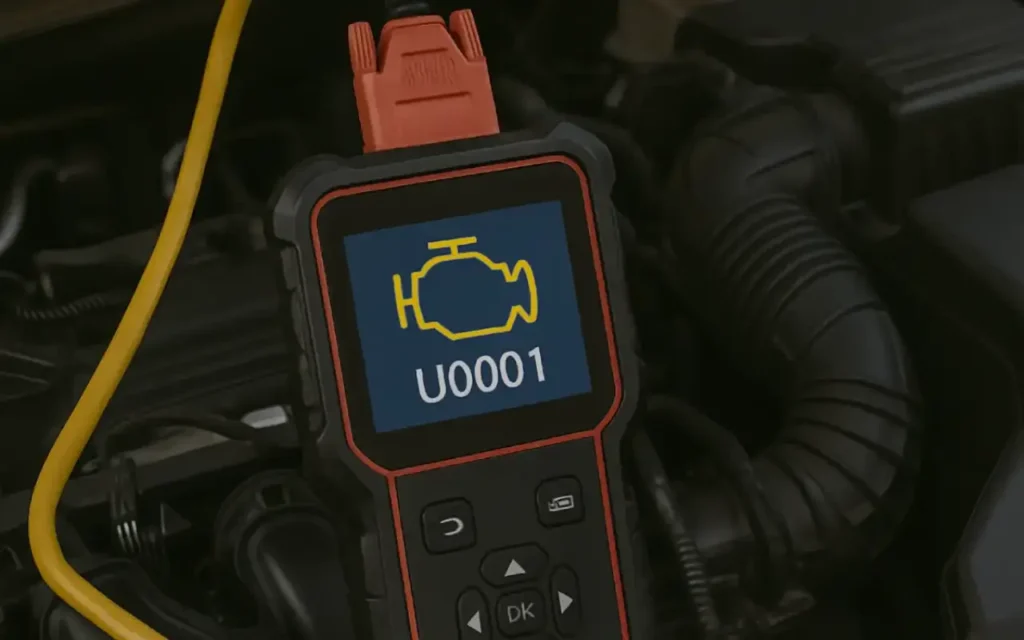

کد خطای U0001 به چه معناست؟

وقتی سیستم عیب‌یابی خودرو کد U0001 را ثبت می‌کند، به زبان ساده می‌گوید: «ارتباط با شبکه CAN Bus پرسرعت (High-Speed CAN) قطع شده است.»

این کد یک خطای عمومی (Generic) است؛ یعنی مستقیماً به یک قطعه خاص اشاره نمی‌کند، بلکه نشان می‌دهد که در بزرگراه اطلاعاتی خودرو یک مشکل کلی وجود دارد. یک یا چند ماژول کنترلی نمی‌توانند به‌درستی با ECU یا سایر اجزای شبکه ارتباط برقرار کنند. به همین دلیل، عیب‌یابی آن نیازمند یک رویکرد منظم و مرحله‌به‌مرحله است.

علائم وجود کد خطای U0001

علاوه بر ثبت کد خطا در حافظه ECU، ممکن است راننده با یک یا چند مورد از علائم زیر رو به رو شود:

• روشن شدن چراغ چک موتور (Check Engine)
• روشن شدن چراغ‌های هشدار دیگر مانند ABS، ایربگ یا کنترل پایداری (ESP)
• از کار افتادن برخی آپشن‌ها (مانند کروز کنترل، نمایشگرها یا سیستم تهویه)
• عملکرد نامنظم یا اضطراری گیربکس اتوماتیک (رفتن به حالت limp mode)
• کاهش قدرت موتور یا عملکرد نامطلوب آن
• در موارد شدید، خودرو استارت نمی‌خورد یا بلافاصله پس از روشن شدن خاموش می‌شود.

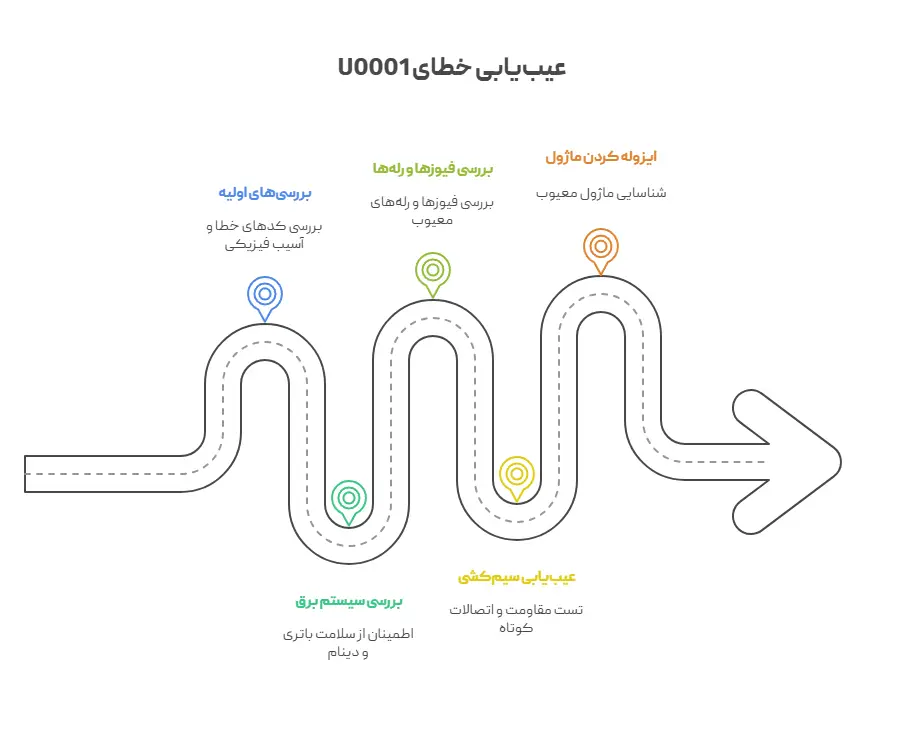

دلایل بروز خطای U0001 و راهنمای جامع عیب‌یابی

عیب‌یابی کد U0001 به دلیل گستردگی شبکه CAN، کمی پیچیده به نظر می‌رسد. اما اگر مراحل را به‌ترتیب و باحوصله دنبال کنید، می‌توانید منشأ مشکل را پیدا کنید. در ادامه، تمامی دلایل احتمالی را از ساده‌ترین تا پیچیده‌ترین مورد بررسی می‌کنیم.

مرحله 1: بررسی‌های اولیه (اقدامات قبل از شروع)

قبل از هر کاری، این دو مورد را بررسی کنید:

• بررسی سایر کدهای خطا: آیا به‌جز U0001، کد خطای دیگری نیز ثبت شده است؟ کدهای سری U (مانند U0100، U0121 و…) به مشکلات ارتباطی با ماژول‌های خاص اشاره دارند و می‌توانند سرنخ بسیار خوبی برای شروع باشند.
• بازرسی چشمی کلی: نگاهی سریع به دسته سیم‌های اصلی در محفظه موتور بیندازید. آیا آسیب فیزیکی، سوختگی یا قطعی مشخصی وجود دارد؟ گاهی اوقات مشکل ساده‌تر از چیزی است که فکر می‌کنید.

مرحله 2: آیا سیستم برق‌رسانی خودرو سالم است؟

ماژول‌های کنترلی برای عملکرد صحیح و برقراری ارتباط پایدار در شبکه CAN، به ولتاژ و جریان ثابت نیاز دارند. هرگونه نوسان یا افت ولتاژ می‌تواند اولین عامل ایجاد اختلال در شبکه و ثبت کد U0001 باشد.

• سلامت باتری را چک کنید:
  1. از تمیزی سر باتری‌ها و محکم بودن اتصالات اطمینان حاصل کنید. سولفاته بودن قطب‌ها می‌تواند مقاومت ایجاد کرده و ولتاژ را کاهش دهد.
  2. با استفاده از مولتی‌متر، ولتاژ باتری را در حالت خاموش بودن کامل خودرو اندازه بگیرید. این ولتاژ باید حداقل ۱۲٫۴ تا ۱۲٫۶ ولت باشد. ولتاژ کمتر از ۱۲ ولت نشان‌دهنده باتری ضعیف یا دشارژ شده است.
• عملکرد دینام (آلترناتور) را بسنجید:

• 1. خودرو را روشن کنید و اجازه دهید در دور آرام کار کند.
  2. ولتاژ دو سر باتری را مجدداً با مولتی‌متر اندازه بگیرید. این مقدار باید بین ۱۳٫۵ تا ۱۴٫۵ ولت باشد.
  3. ولتاژ خیلی پایین (کمتر از ۱۳ ولت) یا خیلی بالا (بیشتر از ۱۵ ولت) نشان‌دهنده خرابی دینام یا آفتامات آن است و می‌تواند باعث ایجاد نویز الکتریکی و اختلال در شبکه CAN شود.

نکته مهم: در برخی خودروهای جدیدتر مجهز به دینام هوشمند، ولتاژ شارژ ممکن است متغیر باشد. اما در اکثر خودروهای چینی رایج در بازار ایران، محدوده ذکر شده صحیح است.

مرحله 3: فیوزها و رله‌ها، نگهبانان کوچک شبکه

بخش‌های مختلف شبکه CAN و ماژول‌های متصل به آن، از طریق فیوزها و رله‌ها تغذیه می‌شوند. سوختن یک فیوز یا خرابی یک رله می‌تواند برق یک ماژول را قطع کرده و ارتباط آن را با کل شبکه مختل کند.

• جعبه فیوزها را بررسی کنید: با مراجعه به دفترچه راهنمای خودرو یا دیاگرام روی در جعبه فیوز، تمامی فیوزهای مرتبط با ماژول‌های اصلی را پیدا کنید. به دنبال عناوینی مانند ECM, PCM, ECU, BCM, ABS, TCM و Gateway بگردید. فیوزها را یکی‌یکی خارج کرده و از سلامت آن‌ها مطمئن شوید.
• رله‌های اصلی را تست کنید: رله اصلی (Main Relay) و رله‌های مربوط به ECU را بررسی کنید. ساده‌ترین راه، تعویض موقت آن‌ها با یک رله مشابه و سالم از قسمت‌های دیگر (مانند رله بوق یا فن) است. اگر مشکل برطرف شد، رله معیوب را تعویض کنید.

مرحله 4: عیب‌یابی سیم‌کشی شبکه CAN

بیش از ۷۰٪ از مشکلات کد خطای U0001 به سیم‌کشی فیزیکی شبکه مربوط می‌شود. سیم‌های شبکه CAN معمولاً دو سیم به هم تابیده هستند که با نام‌های CAN High و CAN Low شناخته می‌شوند. این به هم تابیده بودن به کاهش نویز الکتریکی کمک می‌کند.

برای عیب‌یابی این بخش به مولتی‌متر و نقشه سیم‌کشی خودروی مورد نظر نیاز دارید.

1. تست مقاومت شبکه: این یکی از مهم‌ترین و کاربردی‌ترین تست‌هاست.
   1. باتری خودرو را حتماً قطع کنید.
   2. پورت عیب‌یابی (DLC) را زیر داشبورد پیدا کنید.
   3. مولتی‌متر را روی حالت اُهم (Ω) قرار دهید.
   4. مقاومت بین پین ۶ (CAN High) و پین ۱۴ (CAN Low) را اندازه‌گیری کنید.
   5. در یک شبکه سالم، مقاومت باید حدود 60 اُهم باشد.

تحلیل نتایج تست مقاومت

• مقاومت 60 اُهم: نشان می‌دهد که سیم‌کشی اصلی شبکه و دو مقاومت انتهایی (Terminating Resistors) که معمولاً در ECU و یک ماژول دیگر (مانند BCM یا پنل پشت آمپر) قرار دارند، سالم هستند.
• مقاومت 120 اُهم: یعنی یکی از دو مقاومت انتهایی یا سیم‌کشی منتهی به آن قطع است.
• مقاومت نزدیک به صفر (اتصال کوتاه): نشان‌دهنده اتصال سیم‌های CAN High و CAN Low به یکدیگر است.
• مقاومت بی‌نهایت (OL): یعنی در هر دو سیم CAN High و CAN Low قطعی وجود دارد.بررسی قطعی در مدار (Open Circuit): اگر مقاومت 120 اهم بود، باید به دنبال قطعی در سیم‌ها یا کانکتورها بگردید. کانکتورهای ماژول‌های اصلی (ECU, BCM, ABS) را بررسی کنید. گاهی لرزاندن دسته سیم‌ها می‌تواند به‌طور موقت مشکل را برطرف یا بدتر کند و این یک سرنخ خوب است.

2. بررسی اتصال کوتاه (Short Circuit):
   • اتصال کوتاه به بدنه: مقاومت بین پین ۶ (CAN-H) و بدنه و سپس پین ۱۴ (CAN-L) و بدنه را اندازه بگیرید. در هر دو حالت باید مقاومت بی‌نهایت (OL) باشد.
   • اتصال کوتاه به برق مثبت: با باتری متصل و سوئیچ باز، ولتاژ پین‌های ۶ و ۱۴ را نسبت به بدنه اندازه بگیرید. ولتاژ CAN-H باید حدود ۲٫۵ تا ۳٫۵ ولت و ولتاژ CAN-L باید حدود ۱٫۵ تا ۲٫۵ ولت باشد. وجود ولتاژ ۱۲ ولت روی هر کدام از این پین‌ها، نشانه اتصال کوتاه به برق مثبت است.
3. خوردگی پین‌ها و اتصالات ضعیف: کانکتورهای ماژول‌ها، به‌ویژه آن‌هایی که در معرض رطوبت هستند (مانند کانکتور ECU یا ABS در محفظه موتور) را به‌دقت بازرسی کنید. به دنبال پین‌های خم‌شده، شکسته، یا سبز شده (سولفاته) بگردید.
4. اتصال بدنه ضعیف (Poor Ground): تمام ماژول‌ها برای عملکرد صحیح به یک اتصال منفی قوی و پایدار نیاز دارند. نقاط اتصال بدنه اصلی خودرو و سیم‌های منفی متصل به ECU و BCM را پیدا کرده، تمیز و محکم کنید. اتصال بدنه ضعیف می‌تواند نویز شدیدی در سیستم ایجاد کند.

مرحله ۵: زمانی که خود ماژول‌ها مقصر هستند

اگر تمام مراحل بالا را طی کردید و سیم‌کشی سالم بود، احتمالاً مشکل از یکی از ماژول‌های کنترلی روی شبکه است. خرابی داخلی یک ماژول می‌تواند کل ارتباطات شبکه را مختل کند.

• روش ایزوله کردن ماژول معیوب:
  1. باتری را قطع کنید.
  2. شروع به جدا کردن کانکتورهای ماژول‌های روی شبکه CAN، یکی‌یکی بکنید. (از ماژول‌های فرعی‌تر مانند رادیو، سیستم تهویه و… شروع کنید).
  3. پس از جدا کردن هر ماژول، باتری را وصل کرده و کدهای خطا را پاک کنید. سپس بررسی کنید که آیا خطای U0001 دوباره برمی‌گردد یا خیر.
  4. اگر با جدا کردن یک ماژول خاص، خطای U0001 دیگر ظاهر نشد، به احتمال زیاد آن ماژول خراب است و باعث اختلال در شبکه شده است.
• بازرسی ظاهری و بویایی ماژول: ماژول مشکوک را از نظر ظاهری بررسی کنید. علائمی مانند لکه‌های سوختگی روی برد، خازن‌های متورم یا ترک‌خورده، یا بوی سوختگی قطعات الکترونیکی می‌تواند نشانه خرابی باشد.

⚠️ هشدار: تعویض برخی ماژول‌ها مانند ECU, BCM یا ایموبیلایزر نیازمند تعریف و کدینگ با دستگاه دیاگ پیشرفته است. این کار را فقط در صورتی انجام دهید که دانش و ابزار لازم را در اختیار دارید. در غیر این صورت، خودرو روشن نخواهد شد.

آیا می‌خواهید در عیب‌یابی شبکه‌های مالتی‌پلکس استاد شوید؟

عیب‌یابی خطاهایی مانند U0001 نیازمند دانش عمیق از اصول الکترونیک، نقشه‌خوانی و کار با تجهیزات پیشرفته است. این مهارت‌ها شما را از یک تعمیرکار ساده به یک متخصص برجسته تبدیل می‌کند.

در آکادمی کارنو، ما در دوره برق خودروهای چینی، به‌صورت کاملا عملی و روی خودروی واقعی، تمام پیچ‌وخم‌های عیب‌یابی شبکه‌های CAN, LIN و FlexRay را به شما آموزش می‌دهیم. شما یاد می‌گیرید که چگونه مانند یک مهندس حرفه‌ای، هر خطای پیچیده‌ای را تحلیل و برطرف کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نتیجه‌گیری: رمز موفقیت در رفع کد خطای U0001

کد خطای U0001 یک هشدار جدی درباره سلامت شاهرگ حیاتی خودرو، یعنی شبکه CAN Bus است. کلید موفقیت در رفع این خطا، ترسیدن از پیچیدگی آن نیست؛ بلکه داشتن یک رویکرد سیستماتیک و حذف مرحله‌به‌مرحله دلایل احتمالی است.

همیشه عیب‌یابی را از ساده‌ترین موارد یعنی برق‌رسانی (باتری و دینام) و فیوزها شروع کنید. سپس با استفاده از مولتی‌متر و نقشه، به سراغ تست مقاومت و ولتاژ شبکه CAN بروید. در نهایت، اگر سیم‌کشی سالم بود، به سراغ ایزوله کردن و تست ماژول‌های کنترلی بروید.

به یاد داشته باشید که دقت، حوصله و استفاده از ابزار مناسب، سه رکن اصلی در عیب‌یابی‌های الکترونیکی پیشرفته هستند. تسلط بر این مباحث، اعتبار و درآمد شما را در بازار کار تضمین خواهد کرد.

سوالات متداول

۱. آیا می‌توان با دیاگ معمولی خطای U0001 را رفع کرد؟ دستگاه دیاگ برای خواندن و پاک کردن کد خطا ضروری است، اما به‌تنهایی مشکل را حل نمی‌کند. برای عیب‌یابی دقیق، به ابزارهای مکمل مانند مولتی‌متر و نقشه سیم‌کشی نیاز دارید. دیاگ‌های پیشرفته می‌توانند با نمایش وضعیت ارتباط هر ماژول، به پیدا کردن منشأ خطا کمک شایانی کنند.

۲. آیا ریمپ کردن ECU می‌تواند باعث خطای U0001 شود؟ اگر ریمپ یا برنامه‌ریزی ECU به‌صورت غیراصولی انجام شود و فایل استفاده‌شده با سخت‌افزار خودرو ناسازگار باشد، بله، می‌تواند باعث اختلال در ارتباطات شبکه CAN و بروز این خطا شود.

۳. آیا نصب تجهیزات جانبی مانند دزدگیر یا سیستم صوتی می‌تواند این مشکل را ایجاد کند؟ بله، این یکی از دلایل شایع است. اگر نصب تجهیزات جانبی به‌صورت غیراصولی انجام شود و به سیم‌های شبکه CAN آسیب فیزیکی وارد شود یا از آن‌ها انشعاب اشتباهی گرفته شود، کل شبکه مختل خواهد شد و با خطای U0001 مواجه می‌شوید.

۴. مقاومت 60 اهم در شبکه CAN از کجا می‌آید؟ شبکه CAN برای جلوگیری از بازگشت و انعکاس سیگنال، در دو انتهای فیزیکی خود دارای دو مقاومت 120 اهمی است که به‌صورت موازی در مدار قرار گرفته‌اند. طبق قانون مقاومت‌های موازی، مقاومت معادل آن‌ها 60 اهم خواهد بود.

۵. آیا می‌توان بدون نقشه سیم‌کشی این خطا را برطرف کرد؟ پیدا کردن سیم‌های CAN High و CAN Low و مسیر آن‌ها بدون نقشه بسیار دشوار، زمان‌بر و همراه با ریسک خطا است. همیشه توصیه می‌شود برای عیب‌یابی‌های الکترونیکی، نقشه دقیق همان خودرو را در اختیار داشته باشید.
