سلونوئید چیست؟

تا به حال به صدای «کلیک» ضعیفی که درست قبل از روشن شدن موتور خودرو می‌شنوید، دقت کرده‌اید؟ یا به عملکرد نرم و دقیق گیربکس اتوماتیک خود فکر کرده‌اید؟ پشت بسیاری از این فرآیندهای دقیق و حیاتی در خودروی شما، یک قطعه کوچک اما فوق‌العاده کاربردی به نام سلونوئید (Solenoid) قرار دارد. اگر شما یک تعمیرکار حرفه‌ای، کارآموز مشتاق یا حتی یک صاحب خودروی کنجکاو هستید، درک اینکه سلونوئید چیست و چگونه کار می‌کند، دانش شما را از سیستم‌های الکتریکی و مکانیکی خودرو چند سطح ارتقا می‌دهد.

در این مقاله جامع از آکادمی کارنو مهارت، قرار است به زبان ساده اما تخصصی، به قلب این عملگر الکترومغناطیسی سفر کنیم. ما به شما نشان خواهیم داد که این قطعه چگونه یک فرمان الکتریکی ساده را به یک حرکت مکانیکی قدرتمند تبدیل می‌کند و چه وظایف مهمی را در بخش‌های مختلف خودرو، از استارت و سیستم سوخت‌رسانی گرفته تا گیربکس‌های پیشرفته، بر عهده دارد. با ما همراه باشید تا با همه‌چیز درباره سلونوئیدها، از ساختار و طرز کار گرفته تا علائم خرابی و روش‌های تست آن‌ها، آشنا شویم.

سلونوئید چیست؟

اگر بخواهیم سلونوئید را به ساده‌ترین شکل ممکن توصیف کنیم، می‌توانیم آن را یک «عضله الکتریکی» بنامیم. همان‌طور که مغز شما با ارسال یک سیگنال الکتریکی به عضلاتتان فرمان حرکت می‌دهد، واحد ایسیو نیز با ارسال یک پالس الکتریکی به سلونوئید، به آن فرمان می‌دهد تا یک کار مکانیکی را انجام دهد.

این «کار مکانیکی» می‌تواند باز و بسته کردن یک شیر، حرکت دادن یک اهرم، یا ایجاد یک اتصال قدرتمند الکتریکی باشد.

اساس کار سلونوئید بر یک اصل فیزیکی ساده اما جذاب استوار است: الکترومغناطیس.

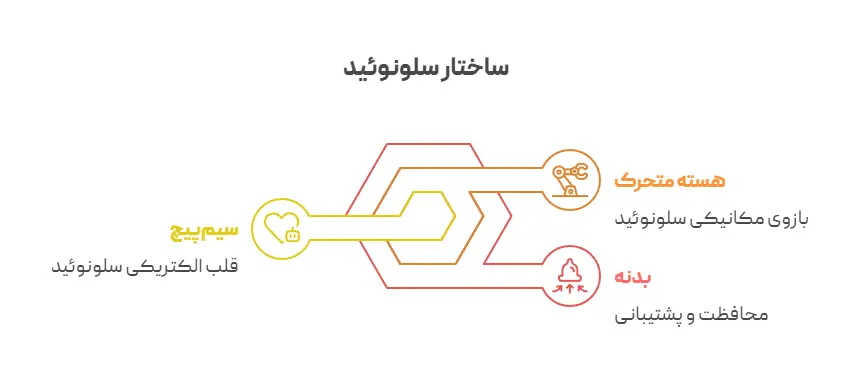

ساختار و طرز کار سلونوئید چگونه است؟

هر سلونوئید، صرف‌نظر از کاربرد خاصش، از سه بخش اصلی تشکیل شده است:

1. سیم‌پیچ: یک سیم بلند و نازک که به صورت فنری و با دقت دور یک لوله توخالی پیچیده شده است. این بخش، قلب الکتریکی سلونوئید است.
2. هسته متحرک یا پلانجر: یک قطعه فلزی (معمولاً از جنس آهن) که می‌تواند آزادانه در داخل لوله سیم‌پیچ به جلو و عقب حرکت کند. این بخش، بازوی مکانیکی سلونوئید است.
3. بدنه یا محفظه: قابی که تمام اجزا را در کنار هم نگه می‌دارد و از آن‌ها محافظت می‌کند.

فرآیند کار به این صورت است: وقتی جریان الکتریکی (که از طرف ECU یا یک کلید دیگر ارسال می‌شود) از سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی قوی در اطراف آن ایجاد می‌شود. این میدان مغناطیسی، هسته متحرک آهنی را با قدرت به سمت داخل سیم‌پیچ می‌کشد یا به بیرون هل می‌دهد. با قطع شدن جریان برق، میدان مغناطیسی از بین می‌رود و یک فنر کوچک، هسته را به حالت اولیه خود بازمی‌گرداند.

این حرکت خطی و سریع هسته دقیقاً همان چیزی است که سلونوئید را به یک عملگر فوق‌العاده کارآمد برای انجام وظایف مختلف در خودرو تبدیل می‌کند.

مهم‌ترین کاربردهای سلونوئید در خودروهای امروزی

حالا که می‌دانیم سلونوئید چیست و چگونه کار می‌کند، بیایید ببینیم این قطعه ارزشمند در کجای خودروی شما پنهان شده و چه وظایفی را بر عهده دارد.

کاربرد سلونوئید در خودرو بسیار گسترده‌تر از آن چیزی است که تصور می‌کنید.

۱. سلونوئید استارت

این معروف‌ترین کاربرد سلونوئید در خودرو است. همان صدای «کلیک» که قبل از استارت زدن می‌شنوید، حاصل عملکرد همین قطعه است. سلونوئید استارت دو وظیفه هم‌زمان دارد:

• ایجاد اتصال الکتریکی: با دریافت برق از سوئیچ، یک اتصال قدرتمند بین باتری و موتور استارت برقرار می‌کند تا جریان بالای مورد نیاز برای چرخاندن موتور فراهم شود.
• درگیر کردن دنده استارت: هم‌زمان با برقراری جریان، یک اهرم را حرکت می‌دهد که دنده استارت (بندیکس) را با چرخ‌دنده فلایویل موتور درگیر می‌کند.

خرابی این سلونوئید باعث می‌شود خودرو یا استارت نخورد یا فقط صدای «تق تق» از آن شنیده شود.

۲. سلونوئیدهای گیربکس اتوماتیک

گیربکس‌های اتوماتیک مدرن برای تعویض دنده‌های نرم و هوشمند، به شدت به مجموعه‌ای از سلونوئیدها وابسته‌اند. در اینجا، سلونوئیدها به عنوان شیر برقی خودرو عمل می‌کنند و مسیر جریان روغن هیدرولیک (ATF) را کنترل می‌کنند. ایسیو گیربکس (TCM) با باز و بسته کردن این شیرهای برقی در زمان‌های دقیق، فشار روغن را به بخش‌های مختلف گیربکس هدایت کرده و باعث تعویض دنده‌ها می‌شود.

نکته مهم: خرابی حتی یکی از این سلونوئیدها می‌تواند باعث تقه زدن گیربکس، تأخیر در تعویض دنده، یا ماندن گیربکس در یک دنده خاص (حالت اضطراری) شود.

۳. انژکتور سوخت

شاید تعجب کنید، اما هر انژکتور سوخت در واقع یک سلونوئید بسیار دقیق و سریع است. ECU با ارسال پالس‌های الکتریکی بسیار کوتاه (در حد میلی‌ثانیه) به سیم‌پیچ انژکتور، سوزن آن را باز و بسته کرده و مقدار دقیقی از سوخت را به داخل سیلندر پاشش می‌کند. سرعت و دقت این سلونوئیدها تأثیر مستقیمی بر مصرف سوخت، آلایندگی و عملکرد موتور دارد.

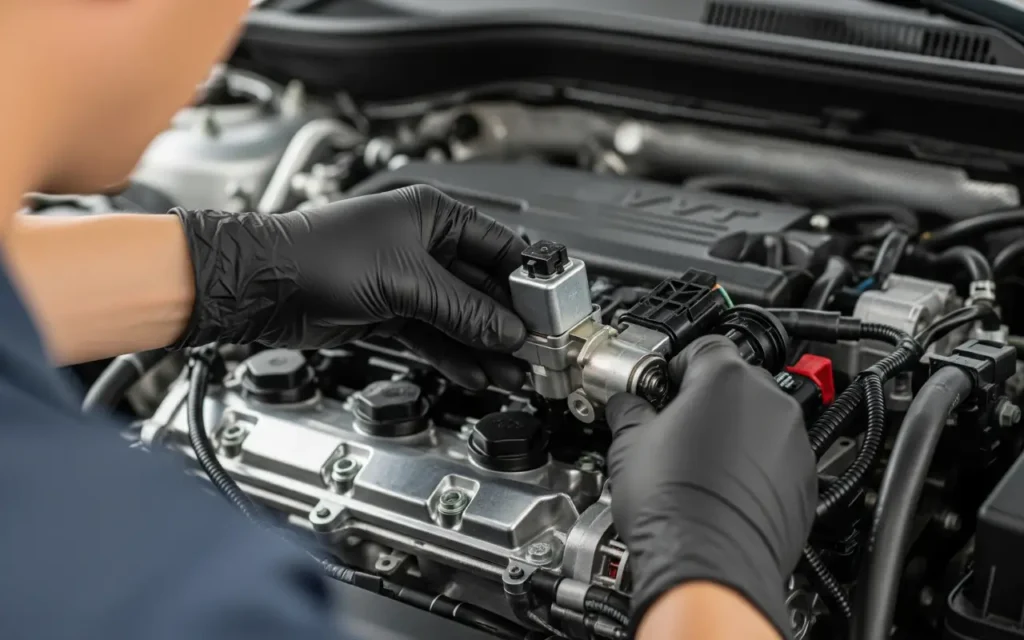

۴. سلونوئید سیستم زمان‌بندی متغیر سوپاپ‌ها

در موتورهای مجهز به سیستم VVT (مانند خودروهای کیا، هیوندای و بسیاری از خودروهای چینی)، یک یا چند سلونوئید VVT وظیفه کنترل جریان روغن به مکانیزم VVT را بر عهده دارند. این کار باعث تغییر زاویه میل‌سوپاپ و در نتیجه، بهینه‌سازی زمان باز و بسته شدن سوپاپ‌ها می‌شود. نتیجه این فرآیند، افزایش قدرت موتور در دورهای بالا و کاهش مصرف سوخت در دورهای پایین است.

۵. سایر کاربردهای کلیدی

• سلونوئید شیر کنیستر: بخارات بنزین جمع‌شده در مخزن کنیستر را کنترل کرده و به منیفولد هوا هدایت می‌کند.
• سلونوئید شیر EGR: میزان باز و بسته شدن شیر EGR را برای کاهش آلایندگی اکسیدهای نیتروژن (NOx) کنترل می‌کند.
• سلونوئید قفل مرکزی: در برخی سیستم‌ها، برای باز و بسته کردن قفل درها از سلونوئید استفاده می‌شود.

علائم خرابی سلونوئید چیست؟

از آنجایی که سلونوئیدها در بخش‌های مختلفی به کار می‌روند، علائم خرابی سلونوئید نیز بسته به محل آن متفاوت است. با این حال، برخی از نشانه‌های عمومی وجود دارند که می‌توانند زنگ خطر را برای شما به صدا درآورند:

• روشن شدن چراغ چک موتور: این اولین و عمومی‌ترین علامت است. ECU هرگونه عملکرد نادرست در مدار سلونوئیدها را تشخیص داده و با یک کد خطا آن را ثبت می‌کند.
• مشکلات در استارت خوردن: اگر خودرو استارت نمی‌خورد یا فقط صدای کلیک شنیده می‌شود، سلونوئید استارت اولین مظنون است.
• عملکرد نامناسب گیربکس اتوماتیک: تقه زدن هنگام تعویض دنده، گاز هرز خوردن، یا تأخیر در درگیر شدن دنده‌ها مستقیماً به سلونوئیدهای گیربکس اشاره دارد.
• کاهش قدرت موتور و افزایش مصرف سوخت: این مشکل می‌تواند ناشی از خرابی سلونوئید VVT یا عملکرد نادرست انژکتورها باشد.
• کارکرد نامنظم موتور (بد کار کردن): اگر انژکتور یا سلونوئید EGR به درستی کار نکند، موتور دچار لرزش و کارکرد نامنظم می‌شود.
• بوی بنزین: خرابی سلونوئید کنیستر می‌تواند باعث انتشار بوی بنزین در اطراف خودرو شود.

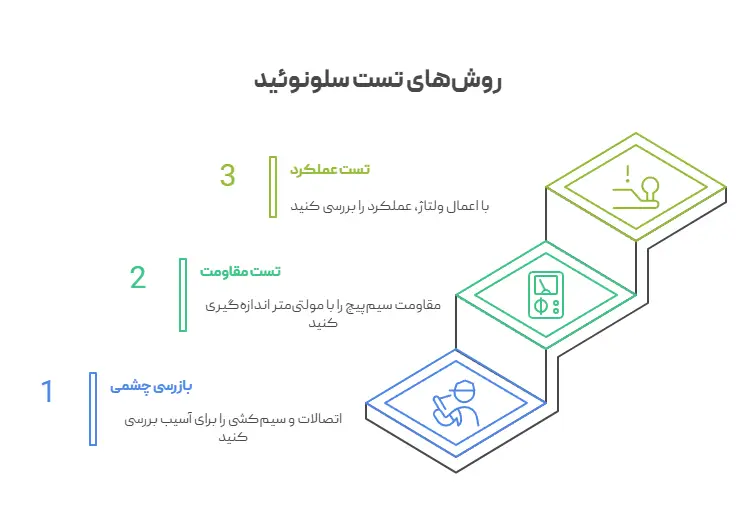

روش‌های تست سلونوئید

تست سلونوئید یکی از مهارت‌های اساسی برای هر تعمیرکار خودرو است. اگر به خرابی یک سلونوئید مشکوک هستید، می‌توانید از روش‌های زیر برای اطمینان استفاده کنید:

1. بازرسی چشمی: ابتدا اتصالات الکتریکی و سیم‌کشی سلونوئید را برای هرگونه خوردگی، پارگی یا شل بودن بررسی کنید.
2. تست مقاومت با مولتی‌متر: سلونوئید را از مدار جدا کرده و با استفاده از یک مولتی‌متر، مقاومت دو پایه سیم‌پیچ آن را اندازه‌گیری کنید. مقدار مقاومت باید در محدوده مشخصی باشد که در دفترچه راهنمای تعمیرات خودرو ذکر شده است. مقاومت بی‌نهایت (OL) به معنای قطع بودن سیم‌پیچ و مقاومت صفر به معنای اتصالی کوتاه در آن است.
3. تست عملکرد با ولتاژ مستقیم: این روش باید با احتیاط انجام شود. می‌توانید با اعمال ولتاژ ۱۲ ولت مستقیم (از یک منبع تغذیه یا باتری) به پایه‌های سلونوئید، عملکرد آن را بررسی کنید. با اتصال ولتاژ، باید صدای «کلیک» واضحی که ناشی از حرکت هسته متحرک است، شنیده شود.

هشدار: قبل از انجام هرگونه تست، حتماً از دفترچه راهنمای تعمیراتی خودروی مربوطه استفاده کنید. اعمال ولتاژ یا تست نادرست می‌تواند به ECU یا خود سلونوئید آسیب برساند. تشخیص دقیق عیوب سلونوئیدها، به‌ویژه در سیستم‌های پیچیده‌ای مانند گیربکس‌های اتوماتیک، نیازمند دانش عمیق و تجهیزات پیشرفته است.

نتیجه‌گیری: سلونوئید، قهرمان کوچک دنیای خودرو

در این مقاله تلاش کردیم تا به طور کامل به این سؤال پاسخ دهیم که سلونوئید چیست. دیدیم که این قطعه کوچک و به ظاهر ساده، یک عملگر الکترومکانیکی حیاتی است که فرمان‌های الکتریکی ECU را به حرکات فیزیکی دقیق و مؤثر تبدیل می‌کند. از لحظه استارت زدن تا تعویض دنده‌های نرم و بهینه‌سازی عملکرد موتور، سلونوئیدها مانند سربازانی silenzioso و کارآمد در سراسر خودروی شما مشغول به کار هستند.

تشخیص و عیب‌یابی دقیق سلونوئیدها، فراتر از یک تست ساده است. این کار نیازمند درک کامل نقشه‌های سیم‌کشی، تحلیل داده‌های دستگاه دیاگ و آشنایی با اصول کارکرد سیستم‌های مختلف است. در دوره‌های تخصصی برق و انژکتور خودروهای داخلی، چینی، کیا و هیوندای در آکادمی کارنو مهارت، به صورت کاملاً عملی و کارگاهی، شما را با تمام فوت‌وفن‌های عیب‌یابی این قطعات کلیدی آشنا می‌کنیم.

برای کسب اطلاعات بیشتر و شرکت در دوره های تخصصی، با کارشناسان ما در تماس باشید.

سوالات متداول

۱. آیا شیر برقی همان سلونوئید است؟ بله، در بسیاری از کاربردها، به‌ویژه در سیستم‌های هیدرولیک و پنوماتیک، به سلونوئید «شیر برقی» نیز گفته می‌شود. سلونوئید در واقع بخش الکتریکی است که باعث باز و بسته شدن شیر می‌شود.

۲. آیا سلونوئید قابل تعمیر است؟ در اکثر موارد، خیر. سلونوئیدها قطعاتی پرسی و مهر و موم شده هستند و در صورت خرابی سیم‌پیچ داخلی یا مشکل مکانیکی در هسته، باید به طور کامل تعویض شوند. تلاش برای تعمیر آن‌ها معمولاً نتیجه‌بخش نیست.

۳. هزینه تعویض یک سلونوئید چقدر است؟ هزینه بسته به نوع سلونوئید و مدل خودرو بسیار متفاوت است. برای مثال، هزینه سلونوئید استارت یک خودروی داخلی با هزینه یک بلوک سلونوئید گیربکس اتوماتیک یک خودروی وارداتی قابل مقایسه نیست.

۴. اگر خرابی سلونوئید VVT را نادیده بگیرم چه اتفاقی می‌افتد؟ نادیده گرفتن این مشکل منجر به کاهش شتاب و قدرت موتور، افزایش قابل توجه مصرف سوخت، روشن ماندن دائمی چراغ چک و در بلندمدت، آسیب به سایر اجزای موتور به دلیل عملکرد نامناسب خواهد شد.
