ماژول PWM چیست؟ راهنمای جامع یونیت کنترل سرعت فن خودرو
تا به حال برایتان پیش آمده است که در ترافیک سنگین، آمپر آب خودرو بالا برود و نگران جوش آوردن
تا به حال برایتان پیش آمده است که در ترافیک سنگین، آمپر آب خودرو بالا برود و نگران جوش آوردن موتور شوید؟ یا شاید متوجه شدهاید که فن رادیاتور خودرویتان با صدایی شبیه به جت جنگنده، دائماً روی دور تند کار میکند. این نشانهها معمولاً خبر از اختلال در سیستم خنککاری میدهند؛ اما همیشه مقصر ترموستات یا واترپمپ نیست. گاهی اوقات، قطعهای الکترونیکی و هوشمند به نام ماژول PWM یا همان یونیت کنترل سرعت فن، دچار مشکل شده است.
در خودروهای مدرن، دیگر خبری از سیستمهای ساده و تکبخشی قدیمی نیست. تکنولوژی پیشرفت کرده و کنترل دما نیازمند دقت بالاتری است. ما همواره تأکید داریم که یک برقکار حرفهای خودرو باید با تکنولوژیهای روز دنیا همگام باشد. در این مقاله، قصد داریم به زبانی ساده اما تخصصی، عملکرد ماژول PWM، تفاوت آن با سیستمهای قدیمی و نحوه عیبیابی آن را بررسی کنیم.
ماژول PWM چیست و چه وظیفهای دارد؟
واژه PWM مخفف عبارت Pulse Width Modulation به معنای «مدولاسیون پهنای پالس» است. شاید این نام کمی پیچیده و ترسناک به نظر برسد، اما عملکرد آن بسیار هوشمندانه و در عین حال قابل درک است.
در گذشته، فن خودروها تنها دو حالت داشتند: یا خاموش بودند یا با تمام قدرت میچرخیدند (و در برخی مدلها با کمک مقاومتهای سرامیکی، یک دور کند و یک دور تند داشتند). اما موتور خودرو در شرایط مختلف، به مقادیر متفاوتی از خنککاری نیاز دارد. ماژول PWM یا یونیت کنترل سرعت فن، قطعهای الکترونیکی است که به جای قطع و وصل کردن سادهی جریان برق، ولتاژ ارسالی به موتور فن را با سرعت بسیار بالا قطع و وصل میکند.
این تکنولوژی چه مزیتی دارد؟
با تغییر دادن مدتزمانِ روشن بودن نسبت به خاموش بودن در هر سیکل (Duty Cycle)، این ماژول میتواند سرعت فن را به صورت پیوسته و متغیر کنترل کند. یعنی فن میتواند با ۱۰٪، ۵۰٪ یا ۱۰۰٪ توان خود کار کند. این امر باعث میشود:
- دمای موتور دقیقتر و ثابتتر بماند.
- نویز و صدای فن کاهش یابد.
- مصرف برق خودرو بهینه شود.
- شوک ناگهانی به سیستم برق خودرو وارد نشود.
نکته مهم: در بسیاری از خودروهای جدید، ماژول PWM مستقیماً از ECU فرمان میگیرد و بر اساس دمای دقیق مایع خنککننده، سرعت فن را تنظیم میکند.

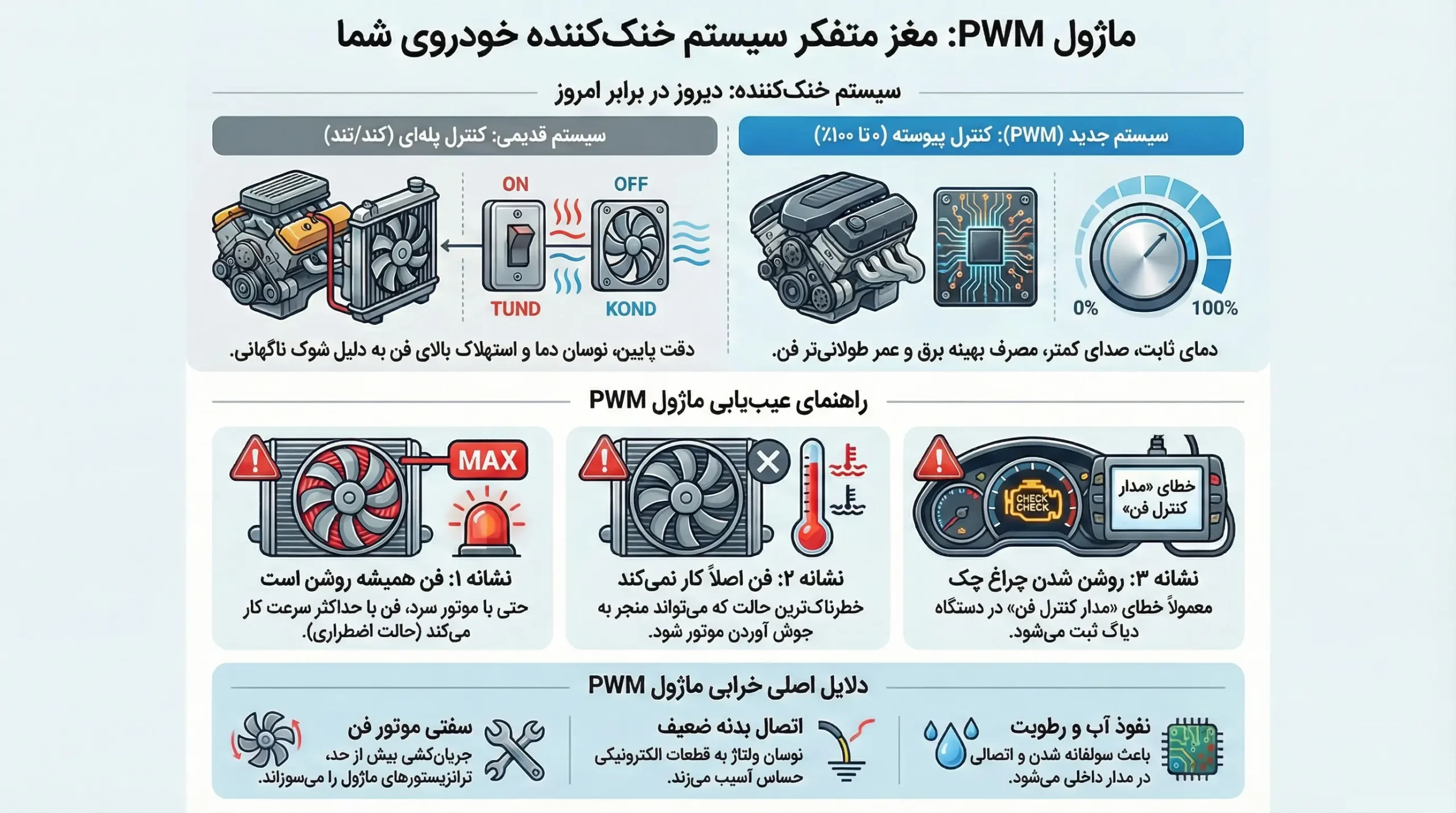

تفاوت سیستم مقاومت فن رلهای با ماژول PWM
برای درک بهتر ارزش این تکنولوژی، بیایید نگاهی به تفاوت سیستمهای قدیمی و جدید بیندازیم. این مقایسه به شما کمک میکند تا در زمان تعمیرات، استراتژی درستی داشته باشید.
| ویژگی | سیستم قدیمی (رله و مقاومت فن) | سیستم جدید (ماژول PWM) |
| نحوه کنترل سرعت | پلهای (دور کند، دور تند) | پیوسته و خطی (از ۰ تا ۱۰۰ درصد) |
| قطعات درگیر | رلهها، مقاومت سرامیکی، فیوز | یونیت کنترل الکترونیکی (درایور)، ECU |
| دقت کنترل دما | متوسط (نوسان دما وجود دارد) | بسیار بالا (دما ثابت میماند) |
| استهلاک فن | بالا (به دلیل ضربه استارت ناگهانی) | پایین (شروع حرکت نرم یا Soft Start) |
| پیچیدگی تعمیر | ساده | نیاز به دانش الکترونیک و اسیلوسکوپ |
همانطور که میبینید، سیستمهای PWM بسیار کارآمدتر هستند، اما عیبیابی آنها نیز نیازمند دانش تخصصیتری است. اگر به یادگیری عمیق این مباحث علاقهمند هستید، پیشنهاد میکنیم حتماً سرفصلهای دورههای آموزش برق خودرو در آکادمی کارنو مهارت را بررسی کنید. در این دورهها، ما نحوه تحلیل سیگنالهای PWM را به صورت عملی آموزش میدهیم.
نشانههای خرابی یونیت کنترل سرعت فن (PWM)
خرابی این قطعه میتواند عواقب سنگینی برای موتور خودرو داشته باشد. به قول معروف «پیشگیری بهتر از درمان است»؛ یا بهتر بگوییم، تشخیص سریع بهتر از تعویض واشر سرسیلندر است. اگر با هر یک از علائم زیر مواجه شدید، باید به سلامت ماژول PWM شک کنید:
- روشن ماندن دائم فن: حتی زمانی که موتور سرد است یا خودرو خاموش شده، فن با حداکثر سرعت کار میکند. این حالت معمولاً «مد اضطراری» یا Safe Mode نامیده میشود که ایسیو برای جلوگیری از گرمای بیشازحد فعال میکند.
- کار نکردن فن: دمای آب بالا میرود، اما فن روشن نمیشود. این خطرناکترین حالت ممکن است.
- روشن شدن چراغ چک: معمولاً خطاهایی مربوط به مدار فن خنککننده (Fan Control Circuit) در دستگاه دیاگ ثبت میشود.
- نوسان غیرعادی دور فن: سرعت فن بدون دلیل خاصی کم و زیاد میشود.
دلایل خرابی ماژول PWM چیست؟
شاید از خود بپرسید چرا این قطعه الکترونیکی خراب میشود؟ تجربه ما در تعمیرگاههای تخصصی و دورههای آموزش تعمیرات کیا و هیوندای نشان داده است که چند عامل اصلی باعث مرگ زودرس این یونیتها میشوند:
- سفتی موتور فن: اگر بوشها یا بلبرینگهای موتور فن خشک یا سفت شده باشند، جریان (آمپر) بیشتری میکشند. این جریان اضافی باعث داغ شدن و سوختن ترانزیستورهای قدرت (MOSFET) داخل ماژول PWM میشود.
- اتصال بدنه ضعیف: شل بودن سیمهای اتصال بدنه باعث نوسان ولتاژ و آسیب به قطعات الکترونیکی حساس میشود.
- آبخوردگی: از آنجا که این ماژول معمولاً روی سینی فن و در قسمت جلوی خودرو نصب است، نفوذ آب کارواش یا باران میتواند باعث سولفاته شدن مدار شود.
- کیفیت پایین قطعه: متأسفانه در بازار لوازم یدکی، قطعات بیکیفیت فراوان هستند که تحمل حرارتی پایینی دارند.
هشدار فنی: قبل از تعویض ماژول PWM سوخته، حتماً سلامت موتور فن را تست کنید. اگر موتور فن آمپر زیادی میکشد، ماژول جدید هم در کمتر از چند دقیقه خواهد سوخت.
Price range: 9.980.000 تومان through 24.900.000 تومان
یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنیکاران خودرو.مناسب برای فنیکارانی که بهدنبال افزایش درآمد خود هستند.

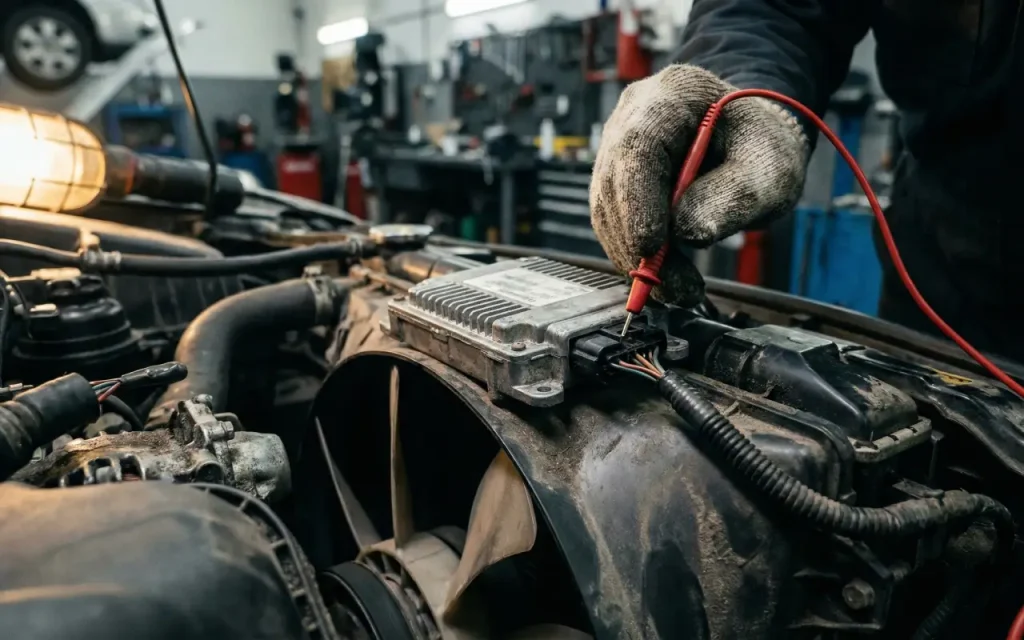

راهنمای عیبیابی و تست ماژول PWM
برای تست دقیق این قطعه، شما به یک مولتیمتر و ترجیحاً یک دستگاه دیاگ نیاز دارید. مراحل زیر را با دقت دنبال کنید:
- بررسی ظاهری: ابتدا سوکتها و سیمکشی را بررسی کنید. هرگونه آثار ذوبشدگی، سولفاته شدن یا قطعی سیم باید رفع شود.
- تست تغذیه: با استفاده از مولتیمتر، مطمئن شوید که برق ۱۲ ولت اصلی و اتصال بدنه به سوکت ماژول میرسد. (معمولاً سیمهای ضخیم).
- بررسی سیگنال فرمان: سیم نازکتر که از ایسیو میآید، حامل سیگنال PWM است. ولتاژ این سیم متغیر است. برای تست دقیق این سیگنال، استفاده از اسیلوسکوپ بهترین راه است تا شکل موج مربعی را ببینید. اما با مولتیمتر (در حالت فرکانس یا Duty Cycle) نیز میتوان تغییرات را مشاهده کرد.
- تست عملگر با دیاگ: وارد منوی تست عملگرها (Actuator Test) شوید و دستور فعالسازی فن را در درصدهای مختلف (مثلاً ۳۰٪، ۶۰٪، ۹۰٪) صادر کنید. اگر فن واکنش نشان نداد اما سیگنال از ایسیو ارسال میشد، ماژول PWM معیوب است.
در خودروهای چینی که سیستم برق متفاوتی دارند، گاهی دسترسی به پارامترها دشوارتر است. در دوره آموزش تعمیرات خودروهای چینی مجموعه کارنو مهارت، ما قلقهای خاص عیبیابی این مدلها (مانند جک، لیفان و چری) را به طور کامل تشریح میکنیم تا بدون آزمون و خطا عیب را بیابید.
Price range: 9.980.000 تومان through 24.900.000 تومان
با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیبیابی و تعمیر سیستمهای برق و انژکتور خودروهای چینی آماده میکند. مناسب برای فنیکارانی که بهدنبال ورود حرفهای به بازار خودروهای وارداتی هستند.
تعمیر ماژول PWM بهتر است یا تعویض آن؟
بسیاری از مشتریان میپرسند که آیا ماژول PWM قابل تعمیر است؟ پاسخ کوتاه این است: بله، اما به شرطها و شروطها.
داخل این ماژولها معمولاً از ترانزیستورهای ماسفت و خازنهایی استفاده شده که قابل تعویض هستند. اما این کار نیازمند مهارت بالای لحیمکاری و شناخت قطعات الکترونیک SMD است. همچنین باید قاب ماژول را که معمولاً پِرِس شده یا با رزین پر شده است، با ظرافت باز کنید.
اگر تخصص کافی ندارید، تعویض قطعه با نمونه اصلی (اورجینال) ایمنترین راه است. به یاد داشته باشید که سیستم خنککاری، شوخیبردار نیست و ریسک کردن روی قطعه تعمیری غیرمطمئن، میتواند به قیمت تعمیر اساسی موتور تمام شود.
نتیجهگیری
سیستم خنککاری خودروهای امروزی، هوشمندتر و پیچیدهتر شده است. ماژول PWM قلب تپندهی این سیستم هوشمند است که تعادل دمایی موتور را تضمین میکند. نادیده گرفتن علائم خرابی این قطعه یا تعمیر غیرأصولی آن، هزینههای سنگینی را به مالکین خودرو تحمیل میکند.
به عنوان یک تعمیرکار یا علاقهمند به خودرو، تسلط بر نحوه عملکرد و عیبیابی این یونیتها، شما را یک سر و گردن از دیگران بالاتر میبرد. دنیای برق خودرو، دنیای جزئیات است.
پیشنهاد میکنیم همین حالا سری به صفحه دورههای آموزشی ما بزنید و با کارشناسان کارنو مهارت تماس بگیرید. همچنین برای دیدن ویدیوهای آموزشی کوتاه و نکات فنی روزانه، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.
سوالات متداول
۱. آیا میتوانم ماژول PWM را خودم تعویض کنم؟
بله، تعویض آن معمولاً با باز کردن چند پیچ و جدا کردن سوکت امکانپذیر است. اما نکته مهم، عیبیابی علت سوختن ماژول قبلی است. اگر فن خودرو ایراد داشته باشد، ماژول جدید هم میسوزد.
۲. قیمت ماژول فن چقدر است؟
قیمت این قطعه بسته به برند خودرو (ایرانی، چینی، کرهای) بسیار متفاوت است. معمولاً در خودروهای وارداتی مانند کیا و هیوندای، قیمت این قطعه بالاست و همین موضوع اهمیت عیبیابی صحیح را دوچندان میکند.
۳. آیا حذف ماژول PWM و یکسره کردن فن کار درستی است؟
خیر، اصلاً توصیه نمیشود. این کار باعث میشود فن همیشه با حداکثر دور کار کند که منجر به خرابی زودرس فن، افزایش مصرف سوخت و نوسان دمای موتور میشود. این یک راهکار موقت و غیرأصولی است.
۴. محل نصب ماژول کنترل فن کجاست؟
در اکثر خودروها، این ماژول دقیقاً روی قاب مجموعه فن رادیاتور (سینی فن) نصب شده است تا هم در مسیر جریان هوا خنک شود و هم سیمکشی کوتاهتری تا موتور فن داشته باشد.
