آموزش تست و شبیه‌سازی سنسورهای خودروهای کیا و هیوندای

سیستم‌های انژکتوری مدرن در خودروهای کیا و هیوندای، شبکه‌ای هوشمند و پیچیده از سنسورها و عملگرها هستند که توسط واحد کنترل الکترونیکی (ECU) مدیریت می‌شوند. سنسورها مانند چشم و گوش ECU عمل می‌کنند و اطلاعات دقیقی از وضعیت لحظه‌ای موتور و خودرو در اختیار آن قرار می‌دهند. هرگونه خطا یا ارسال اطلاعات نادرست از سوی این قطعات حیاتی، می‌تواند منجر به مشکلات جدی مانند افزایش مصرف سوخت، کاهش شتاب، روشن شدن چراغ چک، بد کار کردن موتور و حتی آسیب به قطعات گران‌قیمت شود. به همین دلیل، تست سنسورهای کیا و هیوندای یک مهارت اساسی و ضروری برای هر تعمیرکار حرفه‌ای است.

در این مقاله جامع از آکادمی کارنو مهارت، قصد داریم به شما روش‌های اصولی و کاربردی برای تست، تشخیص عیب و حتی شبیه‌سازی سنسورهای مختلف در سیستم‌های برقی کیا و هیوندای را آموزش دهیم. با مطالعه این راهنما، شما قادر خواهید بود با اطمینان کامل و با استفاده از ابزارهایی مانند مولتی‌متر، دستگاه دیاگ و شبیه‌ساز سنسور، عیب‌یابی دقیقی انجام دهید.

چرا یادگیری تست سنسورهای کیا و هیوندای اهمیت دارد؟

خودروهای کیا و هیوندای به دلیل بهره‌مندی از تکنولوژی‌های پیشرفته و تعداد زیاد سنسورها، حساسیت بالایی به عملکرد صحیح این قطعات دارند. برخلاف تصور برخی، تعویض بی‌دلیل یک سنسور فقط به دلیل ثبت کد خطا، راهکاری حرفه‌ای نیست و اغلب هزینه‌های اضافی به مالک خودرو تحمیل می‌کند. یک تعمیرکار متخصص باید بتواند:

• تشخیص دهد که آیا سنسور واقعاً خراب است یا مشکل از جای دیگری (مانند سیم‌کشی، اتصالات یا حتی ECU) است.
• ولتاژ خروجی سنسور را در شرایط مختلف کاری موتور بررسی کند.
• با استفاده از شبیه‌سازی، واکنش ECU به سیگنال‌های مختلف را بسنجد.

کسب این مهارت نه‌تنها دقت عیب‌یابی شما را بالا می‌برد، بلکه اعتبار و تخصص شما را در بازار کار متمایز می‌کند.

ابزارهای تست سنسور خودروهای کیا و هیوندای

برای ورود به دنیای عیب‌یابی سنسورها، به جعبه‌ابزار مناسبی نیاز دارید. این ابزارها بازوی شما در تشخیص صحیح مشکلات هستند.

1- تست سنسور با مولتی‌متر

مولتی‌متر، آچار فرانسه هر متخصص برق خودرو است. برای تست سنسور با مولتی‌متر، شما می‌توانید موارد زیر را اندازه‌گیری کنید:

• ولتاژ تغذیه (Voltage Supply): اطمینان از رسیدن ولتاژ صحیح به سنسور.
• ولتاژ سیگنال (Signal Voltage): بررسی سیگنال خروجی سنسور.
• مقاومت داخلی (Internal Resistance): تست مقاومت در سنسورهایی مانند سنسور دمای آب.
• تست پیوستگی (Continuity Test): بررسی سلامت سیم‌کشی از سنسور تا ECU.

2- تست سنسور با دستگاه دیاگ

یک دیاگ خوب و حرفه‌ای که از خودروهای کیا و هیوندای پشتیبانی کند، اصلی‌ترین ابزار شماست. با استفاده از دیاگ می‌توانید:

• کدهای خطا (DTCs) را بخوانید و پاک کنید.
• پارامترهای لحظه‌ای (Live Data) سنسورها را مشاهده کنید.
• تست عملگرها (Actuator Test) را انجام دهید.

3- شبیه‌سازی سنسور با شبیه‌ساز مخصوص

این ابزار پیشرفته به شما اجازه می‌دهد سیگنال‌های مختلفی را به‌جای سنسور واقعی به ECU ارسال کنید. این کار برای تشخیص مشکلات پیچیده، به‌خصوص زمانی که به خرابی خود سنسور شک ندارید، فوق‌العاده کاربردی است.

4- بررسی سیگنال سنسور با اسیلوسکوپ

برای مشاهده شکل موج سیگنال‌های سنسورهایی مانند سنسور موقعیت میل‌لنگ (CKP) یا سنسور اکسیژن، اسیلوسکوپ بهترین ابزار است. این دستگاه تصویری دقیق از عملکرد سنسور به شما می‌دهد که با دیاگ یا مولتی‌متر قابل‌مشاهده نیست.

آموزش مرحله به مرحله تست سنسورهای خودروهای کره‌ای

فرآیند عیب‌یابی باید منظم و مرحله به مرحله باشد تا از اتلاف وقت و تشخیص اشتباه جلوگیری شود. این چهار مرحله را دنبال کنید:

مرحله اول: بررسی اولیه سنسورها با دیاگ

اولین قدم همیشه اتصال دیاگ به خودرو و خواندن کدهای خطاست.

1. خواندن کدهای خطا (DTC): ببینید ECU چه خطاهایی را ثبت کرده است. کد خطا به شما یک سرنخ اولیه می‌دهد. برای مثال، خطای P0113 به معنای «ولتاژ بالای ورودی سنسور دمای هوای ورودی (IAT)» است.
2. یادداشت و پاک کردن خطاها: کدها را یادداشت کرده و سپس آن‌ها را پاک کنید. خودرو را برای چند دقیقه روشن کرده و رانندگی کوتاهی انجام دهید. دوباره کدها را بخوانید. خطاهایی که مجدداً ظاهر می‌شوند، خطاهای دائمی و فعال هستند که باید بررسی شوند.

مرحله دوم: تحلیل و تفسیر پارامترها

صرفاً وجود کد خطا به معنای خرابی سنسور نیست. وارد بخش پارامترها یا دیتا استریم شوید و عملکرد سنسور را به‌صورت زنده مشاهده کنید.

• مثال: برای سنسور دمای آب (CTS)، آیا دمایی که دیاگ نشان می‌دهد منطقی است؟ وقتی موتور سرد است، باید دمای محیط را نشان دهد و با گرم شدن موتور، این عدد باید به‌آرامی افزایش یابد. اگر در ابتدای استارت، دمای ۱۱۰ درجه را نشان می‌دهد، قطعاً مشکلی وجود دارد.

مرحله سوم: نحوه تست فیزیکی سنسورها با مولتی‌متر

اگر پارامترها غیرمنطقی بودند یا کد خطا به سنسور اشاره داشت، نوبت به تست فیزیکی می‌رسد.

1. نقشه سیم‌کشی را تهیه کنید: همیشه قبل از هر کاری، نقشه سیم‌کشی سنسور مورد نظر را پیدا کنید تا بدانید هر پین مربوط به چیست (تغذیه، بدنه، سیگنال).

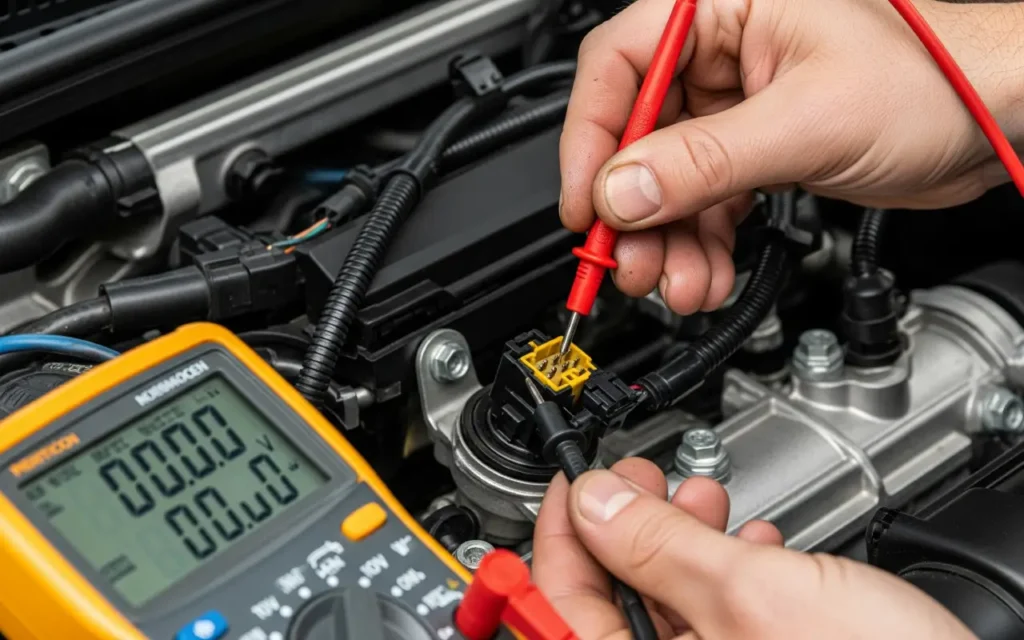

2. تست ولتاژ تغذیه: سوئیچ را باز کنید. پراپ منفی مولتی‌متر را به قطب منفی باتری و پراپ مثبت را به پین تغذیه سنسور وصل کنید. در اکثر سنسورها باید ولتاژ ۵ ولت یا ۱۲ ولت را ببینید. اگر ولتاژ صفر بود، مشکل از سیم‌کشی یا ECU است.
3. تست اتصال بدنه (Ground): پراپ مثبت را به قطب مثبت باتری و پراپ منفی را به پین اتصال بدنه سنسور بزنید. باید ولتاژ باتری (حدود ۱۲ ولت) را مشاهده کنید. راه دیگر، استفاده از حالت تست پیوستگی (بوق) بین پین بدنه و یک نقطه اتصال بدنه مطمئن روی شاسی است.
4. تست ولتاژ سیگنال: این مهم‌ترین بخش تست است. کانکتور سنسور را وصل کرده و از پشت کانکتور (Back Probe) به پین سیگنال متصل شوید. با تغییر شرایط (مثلاً فشردن پدال گاز برای سنسور دریچه گاز)، ولتاژ خروجی باید به‌صورت نرم و بدون پرش تغییر کند.

نکته مهم: هنگام استفاده از مولتی‌متر، هرگز برای تست پین‌های حساس ECU یا سنسور از پراپ‌های ضخیم و نوک‌تیز استفاده نکنید. این کار می‌تواند به کانکتورها آسیب دائمی بزند. همیشه از سوزن‌های تست استاندارد یا روش Back Probe استفاده کنید.

مرحله چهارم: آموزش کار با شبیه‌ساز سنسور

گاهی اوقات سنسور و سیم‌کشی سالم هستند، اما ECU به دلایلی سیگنال را به‌درستی تفسیر نمی‌کند. در اینجا شبیه‌ساز سنسور خودرو به کمک می‌آید.

• روش کار: سنسور را از مدار خارج کرده و شبیه‌ساز را به‌جای آن به دسته سیم متصل کنید. سپس با تغییر ولتاژ یا فرکانس خروجی شبیه‌ساز، واکنش ECU را در دستگاه دیاگ مشاهده کنید.
• مثال: می‌توانید به‌جای سنسور دمای آب، شبیه‌ساز را وصل کنید و ولتاژی معادل دمای ۹۰ درجه سانتی‌گراد به ECU بفرستید. آیا فن خودرو روشن می‌شود؟ آیا پارامتر دیاگ عدد ۹۰ را نشان می‌دهد؟ اگر بله، پس ECU و سیم‌کشی سالم هستند و مشکل از خود سنسور بوده است.

تست عملی سنسورهای پرکاربرد در کیا و هیوندای

در ادامه، روش تست سه سنسور پرکاربرد را بررسی می‌کنیم.

1- تست سنسور میل‌لنگ (CKP)

این سنسور حیاتی‌ترین سنسور موتور است و خرابی آن مانع از روشن شدن خودرو می‌شود.

• با دیاگ: پارامتر دور موتور (RPM) را چک کنید. هنگام استارت زدن، این عدد باید از صفر بالاتر برود (معمولاً بین ۲۰۰ تا ۴۰۰). اگر صفر باقی ماند، سنسور یا مدار آن مشکل دارد.
• با مولتی‌متر (نوع القایی): مقاومت دو سر سنسور را اندازه‌گیری کنید (مقدار مجاز در دفترچه راهنمای تعمیراتی ذکر شده).
• با اسیلوسکوپ: بهترین روش، مشاهده شکل موج خروجی سنسور است. باید یک موج سینوسی یا مربعی منظم را ببینید.

2- تست سنسور اکسیژن

سنسور اکسیژن نقش کلیدی در تنظیم مصرف سوخت دارد.

• با دیاگ: پارامتر ولتاژ سنسور اکسیژن اول (قبل از کاتالیست) را مشاهده کنید. در یک خودروی سالم و گرم، این ولتاژ باید به‌سرعت بین ۰.۱ تا ۰.۹ ولت نوسان کند. اگر ولتاژ ثابت بماند (مثلاً روی ۰.۴۵ ولت) یا خیلی کند تغییر کند، سنسور خراب یا فرسوده شده است.
• با مولتی‌متر: می‌توانید ولتاژ سیگنال را مستقیماً اندازه‌گیری کنید، اما به دلیل سرعت بالای تغییرات، مولتی‌متر فقط یک میانگین را نشان می‌دهد. دیاگ ابزار بهتری است.

3- تست سنسور MAP در موتور هیوندای

این سنسور میزان بار موتور را به ECU گزارش می‌دهد.

• با دیاگ: در حالت سوئیچ باز و موتور خاموش، فشار نمایش داده شده باید نزدیک به فشار هوای محیط (حدود ۱۰۰ کیلوپاسکال در سطح دریا) باشد. با روشن شدن موتور، این عدد در دور آرام باید به حدود ۳۰-۴۰ کیلوپاسکال کاهش یابد. با فشردن ناگهانی پدال گاز، باید به‌سرعت به سمت ۱۰۰ برود.
• با مولتی‌متر: ولتاژ سیگنال را اندازه‌گیری کنید. در حالت سوئیچ باز، باید حدود ۴.۵ تا ۵ ولت باشد. در دور آرام، به حدود ۱ تا ۱.۵ ولت کاهش می‌یابد.

چطور در عیب‌یابی سنسورهای خودروهای کیا و هیوندای حرفه‌ای شویم؟

آیا از یادگیری تکنیک‌های تست سنسور لذت بردید؟ این مقاله تنها بخش کوچکی از دنیای پیچیده و جذاب سیستم‌های الکترونیکی این خودروهاست. برای تسلط کامل و تبدیل شدن به یک متخصص واقعی که هر چالشی را با اطمینان به فرصت تبدیل می‌کند، نیاز به یک نقشه راه عملی و جامع دارید.

آکادمی کارنو با افتخار دوره برق، انژکتور و آپشنال خودروهای کیا و هیوندای را برگزار می‌کند؛ دوره‌ای کاملا عملی و کاربردی که برای علاقه‌مندان به آموزش تعمیرات خودروهای کره ای طراحی شده است. در این دوره، مهارت‌هایی مانند نقشه‌خوانی حرفه‌ای، کار با اسیلوسکوپ، تکنیک‌های پیشرفته دیاگ و عیب‌یابی شبکه‌های مالتی‌پلکس را به‌صورت تخصصی فرا خواهید گرفت.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

نتیجه‌گیری

تست سنسورهای کیا و هیوندای ترکیبی از دانش فنی، تجربه و استفاده صحیح از ابزار است. یک عیب‌یابی موفق همیشه با بررسی کدهای خطا در دیاگ شروع می‌شود، با تحلیل پارامترها ادامه می‌یابد و در نهایت با تست‌های فیزیکی توسط مولتی‌متر یا اسیلوسکوپ تأیید می‌شود. به یاد داشته باشید که تعویض قطعه آخرین راه‌حل است، نه اولین قدم. استفاده هوشمندانه از شبیه‌ساز سنسور نیز می‌تواند در حل معماهای پیچیده الکترونیکی، برگ برنده شما باشد.

آکادمی کارنو مهارت، همواره در کنار شماست تا با ارائه آموزش‌های تخصصی و کاربردی، شما را به یک متخصص تراز اول در زمینه برق و الکترونیک خودرو تبدیل کند. با دنبال کردن مقالات ما و شرکت در دوره‌های تخصصی، دانش خود را به‌روز نگه دارید.

سوالات متداول درباره تست سنسورهای خودروهای کره‌ای

۱. آیا روشن شدن چراغ چک همیشه به معنی خرابی سنسور است؟ خیر، لزوماً این‌طور نیست. چراغ چک می‌تواند به دلایل مختلفی از جمله مشکلات سیم‌کشی، ایرادات مکانیکی، مشکلات عملگرها یا حتی خرابی ECU روشن شود. اولین قدم همیشه خواندن کد خطا با دستگاه دیاگ است.

۲. بهترین روش برای تشخیص خرابی سنسور اکسیژن چیست؟ بهترین و سریع‌ترین روش، مشاهده پارامتر ولتاژ سنسور اکسیژن در دستگاه دیاگ است. نوسان سریع ولتاژ بین ۰.۱ تا ۰.۹ ولت (برای سنسور اول) نشانه عملکرد صحیح آن است.

۳. آیا می‌توان بدون نقشه سیم‌کشی، سنسور را تست کرد؟ این کار بسیار پرریسک و غیرحرفه‌ای است. تست بدون نقشه می‌تواند منجر به اتصال کوتاه، آسیب به سنسور و حتی آسیب به ECU شود. همیشه قبل از هر تست الکتریکی، نقشه سیم‌کشی دقیق همان خودرو را تهیه کنید.

۴. شبیه‌ساز سنسور چه زمانی کاربرد دارد؟ زمانی که شما به سلامت خود سنسور شک دارید ولی می‌خواهید از سلامت سیم‌کشی و ECU مطمئن شوید. با ارسال یک سیگنال مشخص و سالم به ECU و بررسی واکنش آن، می‌توانید مدار را از خود سنسور تفکیک کرده و عیب‌یابی را محدودتر کنید.

۵. ولتاژ تغذیه اکثر سنسورهای کیا و هیوندای چقدر است؟ اکثر سنسورهای مدیریتی موتور که با ECU در ارتباط هستند (مانند سنسور دریچه گاز، سنسور مپ، سنسور دمای آب) با ولتاژ مرجع (Reference Voltage) ۵ ولت کار می‌کنند. برخی سنسورها یا عملگرها نیز ممکن است از ولتاژ ۱۲ ولت استفاده کنند.
