سنسور ضربه چیست و چه تأثیری بر موتور دارد؟
صدای تق‌تق یا ناک (Knock) از موتور، یکی از نگران‌کننده‌ترین صداهایی است که هر راننده یا مکانیکی ممکن است بشنود. اما موتورهای امروزی برای جلوگیری از این مشکلات و مدیریت دقیق عملکرد خود، به شبکه‌ای هوشمند از حسگرها متکی هستند. این قطعات الکترونیکی، چشم و گوش‌های ECU محسوب می‌شوند و اطلاعات حیاتی را به آن گزارش می‌دهند. برای آشنایی کامل با این اجزای حیاتی، می‌توانید مقاله جامع ما درباره انواع سنسور خودرو را مطالعه کنید.
در میان این مجموعه، یکی از مهم‌ترین و حساس‌ترین قطعات، سنسور ضربه یا ناک سنسور (Knock Sensor) است که نقش یک نگهبان هوشیار را برای سلامت موتور ایفا می‌کند. در این مقاله جامع، قصد داریم به دنیای این قطعه حیاتی سفر کنیم. اگر می‌خواهید گوش‌های تیز موتور خودروی خود را بهتر بشناسید، با ما همراه باشید.
پدیده ناک (Knock) چیست و چرا خطرناک است؟
قبل از اینکه به سراغ خود سنسور برویم، باید با دشمن اصلی آن یعنی «پدیده ناک» آشنا شویم. در یک موتور سالم، مخلوط سوخت و هوا توسط جرقه شمع به‌صورت یکنواخت و کنترل‌شده می‌سوزد و پیستون را به پایین هل می‌دهد.
اما گاهی به دلایلی مانند کیفیت پایین بنزین، گرمای بیش‌ازحد موتور یا زمان‌بندی نامناسب جرقه، بخشی از مخلوط سوخت و هوا قبل از رسیدن شعله اصلی شمع، خودبه‌خود و به‌صورت انفجاری محترق می‌شود. این احتراق زودهنگام و غیرقابل‌کنترل، موج‌های فشاری شدیدی در سیلندر ایجاد می‌کند که صدای تق‌تق یا «ناک» را به وجود می‌آورد.
این پدیده بسیار مخرب است و می‌تواند در طولانی‌مدت به پیستون، رینگ‌ها، شاتون و دیواره سیلندر آسیب جدی وارد کند.
سنسور ضربه چیست و دقیقاً چه کاری انجام می‌دهد؟
سنسور ضربه یک قطعه پیزوالکتریک است که معمولاً روی بلوک سیلندر موتور نصب می‌شود. وظیفه اصلی این سنسور، گوش دادن به ارتعاشات موتور و تشخیص فرکانس خاصی است که در اثر پدیده ناک تولید می‌شود.
اجازه دهید ساده‌تر بگوییم:
- گوش دادن دائمی: این سنسور مانند یک میکروفون حساس، به‌طور مداوم به لرزش‌های موتور گوش می‌دهد.
- تشخیص فرکانس ناک: هر لرزشی برای این سنسور اهمیت ندارد. این قطعه طوری طراحی شده است که فقط به فرکانس لرزشی خاص پدیده ناک (معمولاً بین ۵ تا ۱۵ کیلوهرتز) واکنش نشان دهد.
- ارسال سیگنال به ECU: هنگامی که سنسور ضربه این لرزش مخرب را تشخیص می‌دهد، یک سیگنال ولتاژ ضعیف به واحد ایسیو ارسال می‌کند.
- اقدام اصلاحی ECU: ایسیو با دریافت این سیگنال، بلافاصله متوجه وقوع ناک شده و برای جلوگیری از آسیب به موتور، زمان‌بندی جرقه را ریتارد (عقب می‌اندازد) می‌کند. این کار تا زمانی ادامه پیدا می‌کند که سیگنال ناک از سنسور قطع شود.
به‌طور خلاصه، وظیفه سنسور ضربه این است که وقوع احتراق مخرب را به ایسیو گزارش دهد تا ایسیو بتواند با بهینه‌سازی آوانس جرقه، هم از موتور محافظت کند و هم راندمان آن را در بالاترین سطح ممکن نگه دارد.

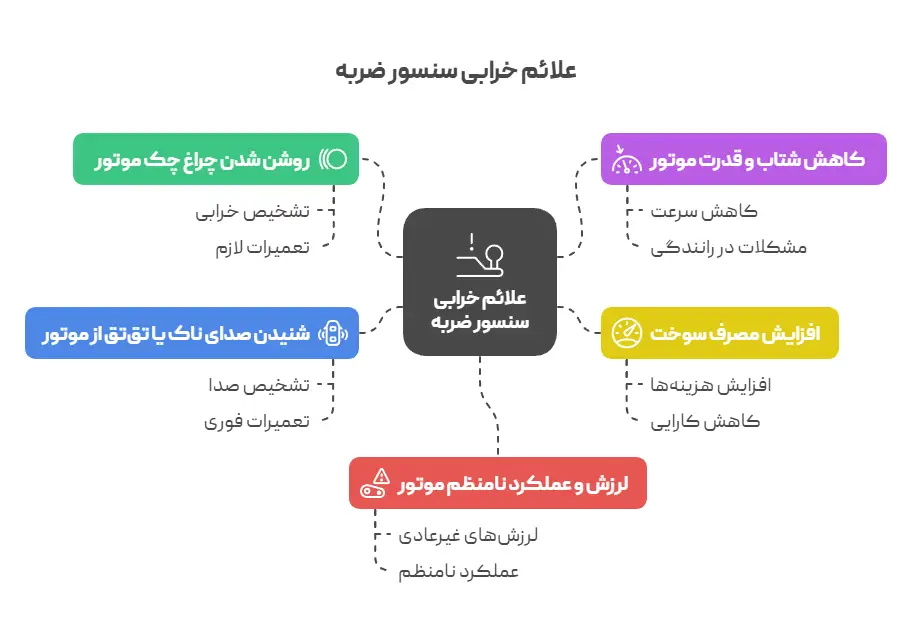

علائم خرابی سنسور ضربه کدامند؟
خرابی این قطعه کوچک می‌تواند تأثیرات بزرگی بر عملکرد کلی خودرو بگذارد. از آنجایی که ایسیو دیگر گزارش دقیقی از وضعیت احتراق دریافت نمی‌کند، معمولاً برای محافظت از موتور، آن را در حالت ایمن قرار می‌دهد که منجر به بروز علائم زیر می‌شود:
۱. روشن شدن چراغ چک موتور
اولین و رایج‌ترین نشانه خرابی سنسور ضربه، روشن شدن چراغ چک است. با اتصال دستگاه دیاگ، کدهای خطای مربوط به این سنسور مانند P0325 (مدار سنسور ناک ۱) قابل مشاهده خواهد بود.
۲. کاهش شتاب و قدرت موتور
وقتی ایسیو سیگنال معتبری از سنسور ضربه دریافت نکند، به صورت پیش‌فرض جرقه را ریتارد می‌کند تا از هرگونه آسیب احتمالی جلوگیری کند. این ریتارد شدن جرقه، باعث کاهش محسوس قدرت و شتاب‌گیری ضعیف خودرو، به‌ویژه در سربالایی‌ها می‌شود.
۳. افزایش مصرف سوخت
زمان‌بندی نادرست جرقه و احتراق ناقص نه‌تنها قدرت موتور را کاهش می‌دهد، بلکه باعث می‌شود بخشی از سوخت به صورت نسوخته از اگزوز خارج شود. این موضوع به مرور زمان، مصرف سوخت خودروی شما را به شکل چشمگیری افزایش خواهد داد.
۴. شنیدن صدای ناک یا تق‌تق از موتور
اگر سنسور ضربه به طور کامل از کار بیفتد، ایسیو دیگر قادر به تشخیص و کنترل پدیده ناک نخواهد بود. در نتیجه، ممکن است صدای تق‌تق خفیف یا شدیدی را، به‌خصوص هنگام شتاب‌گیری یا تحت بار قرار گرفتن موتور، بشنوید.
هشدار مهم: رانندگی طولانی‌مدت با وجود صدای ناک می‌تواند صدمات جبران‌ناپذیری به موتور خودرو وارد کند. در صورت شنیدن این صدا، در اسرع وقت به یک متخصص مراجعه کنید.
۵. لرزش و عملکرد نامنظم موتور
احتراق‌های نامنظم و ناک‌های مکرر می‌توانند باعث شوند موتور روان کار نکند و دچار لرزش، به‌ویژه در دورهای پایین یا حالت درجا شود.

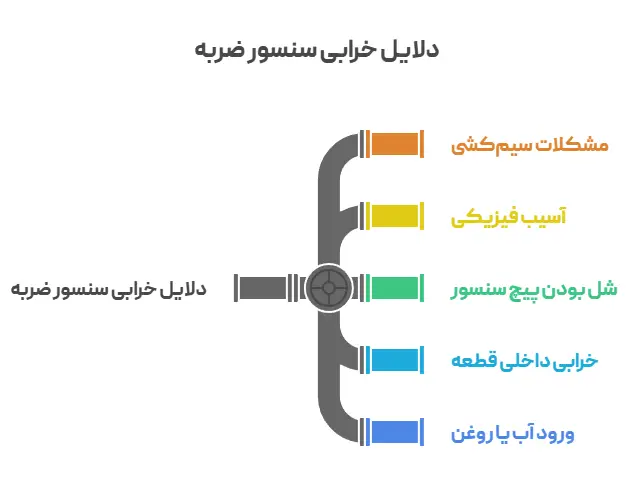

دلایل اصلی خرابی ناک سنسور چیست؟
این سنسور به دلایل مختلفی ممکن است دچار مشکل شود:
- مشکلات سیم‌کشی: قطعی، اتصالی یا خوردگی در سیم‌ها یا سوکت متصل به سنسور.
- آسیب فیزیکی: ضربه خوردن سنسور هنگام تعمیرات دیگر قطعات موتور.
- شل بودن پیچ سنسور: این سنسور باید با گشتاور (Torque) مشخصی روی بلوک موتور سفت شود. شل یا بیش‌ازحد سفت بودن آن، دقت عملکردش را مختل می‌کند.
- خرابی داخلی قطعه: مانند هر قطعه الکترونیکی دیگری، سنسور ضربه نیز به مرور زمان و به دلیل حرارت بالای موتور، عمر مفید خود را از دست می‌دهد.
- ورود آب یا روغن به کانکتور: نفوذ مایعات می‌تواند باعث ایجاد اختلال در ارسال سیگنال شود.

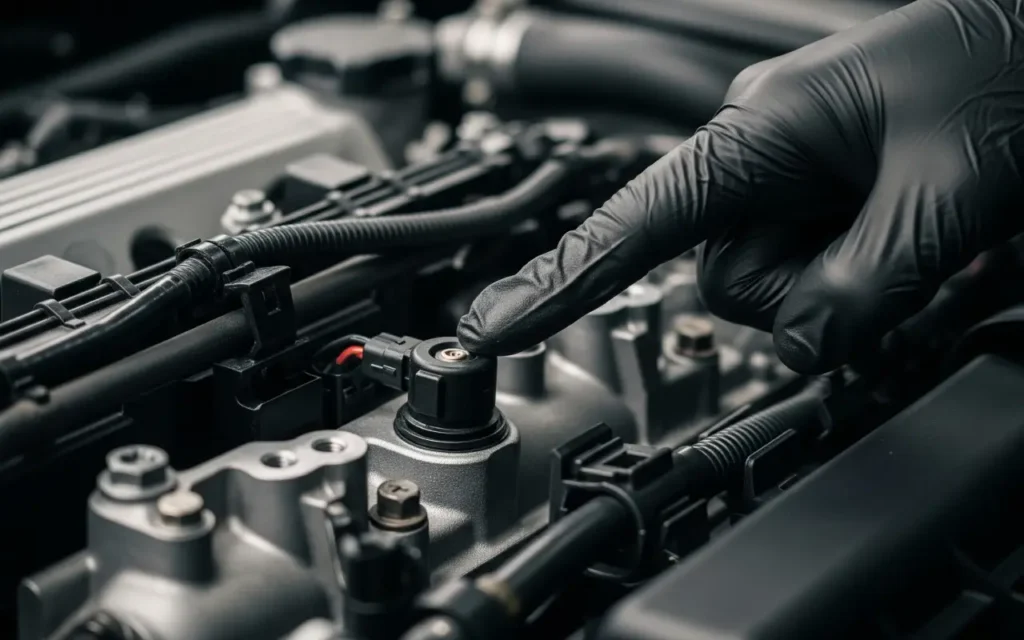

سنسور ضربه کجای موتور قرار دارد؟
محل قرارگیری سنسور ضربه بسته به نوع موتور متفاوت است، اما قاعده کلی این است که همیشه روی بلوک سیلندر یا در برخی موارد روی سرسیلندر نصب می‌شود تا بتواند ارتعاشات ناشی از احتراق را به بهترین شکل دریافت کند.
- موتورهای خطی (Inline): معمولاً در وسط بلوک سیلندر، زیر منیفولد ورودی یا اگزوز قرار دارد. برای مثال، در خودروهایی مانند پژو ۴۰۵، پراید یا تیبا، معمولاً در قسمت جلویی یا پشتی بلوک موتور قابل مشاهده است.
- موتورهای خورجینی (V-Type): در این موتورها ممکن است دو سنسور ضربه وجود داشته باشد، هر کدام برای یک ردیف از سیلندرها که معمولاً در قسمت دره (Valley) موتور و زیر منیفولد هوا نصب می‌شوند.
15.000.000 تومان
با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.
آموزش گام‌به‌گام تست سنسور ضربه
اگر به خرابی سنسور ضربه شک دارید، می‌توانید با روش‌های زیر آن را تست کنید. این کار نیاز به ابزارهایی مانند دیاگ و مولتی‌متر دارد.
گام اول: بررسی با دستگاه دیاگ
ساده‌ترین راه، اتصال دستگاه دیاگ و خواندن کدهای خطا است. خطاهایی مانند P0325 تا P0334 مستقیماً به مدار سنسور ضربه اشاره دارند. همچنین می‌توانید در بخش پارامترها، سیگنال ارسالی از سنسور را مشاهده کنید.
گام دوم: بازرسی چشمی
قبل از هر تست فنی، سیم‌کشی و سوکت سنسور را به دقت بررسی کنید. هرگونه پارگی، سوختگی، خوردگی یا شل بودن کانکتور می‌تواند علت اصلی مشکل باشد. همچنین از محکم بودن پیچ سنسور روی بلوک اطمینان حاصل کنید.
گام سوم: تست مقاومت با مولتی‌متر
- سوکت سنسور را جدا کنید.
- مولتی‌متر را روی حالت اهم (Ω) قرار دهید.
- پراپ‌های مولتی‌متر را به دو پایه سنسور متصل کنید.
- مقاومت نشان‌داده‌شده باید در محدوده استاندارد خودروی شما باشد (این مقدار معمولاً در دفترچه راهنمای تعمیرات ذکر شده است، اما غالباً مقاومت بسیار بالایی در حد مگااهم دارد یا مدار باز (OL) است).
نکته تخصصی: یکی از اشتباهات رایج در هنگام نصب سنسور ضربه جدید، سفت کردن بیش‌ازحد پیچ آن است. این کار به کریستال پیزوالکتریک داخل سنسور آسیب می‌رساند و حساسیت آن را از بین می‌برد. همیشه از تُرکمتر (آچار گشتاور) و مطابق با گشتاور توصیه‌شده توسط کارخانه سازنده استفاده کنید.
گام چهارم: تست ولتاژ
- مولتی‌متر را روی حالت ولتاژ AC (میلی‌ولت) تنظیم کنید.
- یک سر پراپ را به پین سیگنال سنسور و سر دیگر را به بدنه موتور (اتصال منفی) وصل کنید.
- موتور را روشن کنید.
- با یک آچار کوچک، به آرامی چند ضربه به نزدیکی محل نصب سنسور روی بلوک موتور بزنید (این کار صدای ناک را شبیه‌سازی می‌کند).
- با هر ضربه، باید یک ولتاژ کوچک (چند صد میلی‌ولت) روی صفحه مولتی‌متر مشاهده کنید. اگر ولتاژی تولید نشد یا بسیار ضعیف بود، سنسور خراب است.
نتیجه‌گیری: سنسور ضربه، گوش تیز موتور شما
همان‌طور که دیدیم، سنسور ضربه یک قطعه ساده اما فوق‌العاده حیاتی برای سلامت و عملکرد بهینه موتور است. این سنسور با تشخیص به موقع احتراق‌های مخرب، به ایسیو اجازه می‌دهد تا از موتور در برابر آسیب‌های جدی محافظت کرده و همزمان، راندمان و قدرت را در بالاترین سطح ممکن حفظ نماید.
تشخیص دقیق ایراداتی مانند خرابی سنسور ضربه و تحلیل پارامترهای آن با دیاگ، مرز بین یک تعمیرکار معمولی و یک متخصص حرفه‌ای را مشخص می‌کند. اگر به دنبال یادگیری عمیق و اصولی سیستم‌های برق و انژکتور خودروهای داخلی و خارجی هستید، آکادمی کارنو مهارت، افتخار دارد که با برگزاری دوره‌های تخصصی و کاملاً عملی در زمینه برق، انژکتور و سیستم‌های مدرن خودرو، مسیر حرفه‌ای شدن را برای شما هموارتر کند.
با آموزش‌های جامع ما، به یک دیاگ‌زن حرفه‌ای تبدیل شوید.
15.000.000 تومان
یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در ۴۲ فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.
سوالات متداول
۱. آیا می‌توان با سنسور ضربه خراب رانندگی کرد؟ بله، اما توصیه نمی‌شود. رانندگی با سنسور خراب باعث افزایش مصرف سوخت، کاهش قدرت و از همه مهم‌تر، ریسک آسیب به موتور در اثر پدیده ناک کنترل‌نشده می‌شود.
۲. آیا کیفیت بنزین روی عملکرد سنسور ضربه تأثیر دارد؟ به‌طور غیرمستقیم بله. بنزین با اکتان پایین تمایل بیشتری به ایجاد ناک دارد. در این شرایط، سنسور ضربه بیشتر فعال می‌شود و به ایسیو دستور ریتارد کردن جرقه را می‌دهد که نتیجه آن کاهش شتاب خودرو است.
۳. هزینه تعویض سنسور ضربه چقدر است؟ هزینه آن به مدل خودرو و دستمزد تعمیرکار بستگی دارد. قیمت خود قطعه معمولاً چندان بالا نیست، اما در برخی خودروها به دلیل محل قرارگیری دشوار، هزینه اجرت تعویض آن ممکن است بیشتر باشد.
۴. آیا سنسور ناک در همه خودروها یکسان است؟ خیر. اگرچه اصول کار آن‌ها یکسان است، اما از نظر شکل ظاهری، نوع کانکتور، مقاومت داخلی و گشتاور بستن با یکدیگر تفاوت دارند. همیشه از قطعه مخصوص مدل خودروی خود استفاده کنید.
