همه چیز درباره سنسور G خودرو

آیا تا‌به‌حال برایتان پیش آمده که در یک پیچ تند، احساس کنید خودرو در حال خارج شدن از کنترل است، اما ناگهان نیرویی نامرئی آن را به مسیر برمی‌گرداند؟ یا شاید چراغ‌های هشدار پشت آمپر روشن شده‌اند و دستگاه دیاگ خطای «سنسور شتاب» را نشان می‌دهد. قهرمان خاموش این ماجرا، قطعه‌ای کوچک اما حیاتی به نام سنسور G خودرو (G Sensor) یا شتاب‌سنج است.

نکته مهم: در بسیاری از متون فنی، ممکن است نام‌های دیگری مانند «سنسور شتاب جانبی» (Lateral Acceleration Sensor) یا «سنسور شتاب طولی» (Longitudinal Acceleration Sensor) را بشنوید. همه این‌ها زیرمجموعه سنسورهای شتاب‌سنج هستند.

در دنیای تعمیرات خودرو، شناخت دقیق سنسورها مرز بین یک تعویض‌کار و یک متخصص واقعی است. در این مقاله جامع، قرار است به کالبدشکافی سنسور جی بپردازیم و ببینیم این قطعه چگونه امنیت جان سرنشینان را تضمین می‌کند. اگر می‌خواهید در عیب‌یابی سیستم‌های پایداری و ایمنی خودرو استاد شوید، این مطلب دقیقاً برای شما نوشته شده است.

سنسور G خودرو چیست و چه وظیفه‌ای دارد؟

سنسور G که مخفف عبارت Gravity Sensor (سنسور گرانش) یا Accelerometer (شتاب‌سنج) است، وظیفه اندازه‌گیری شتاب‌های وارده به بدنه خودرو را بر عهده دارد. به زبان ساده‌تر، این سنسور به کامپیوتر خودرو (ECU یا واحد کنترل ESP/Airbag) می‌گوید که بدنه خودرو با چه سرعتی در حال تغییر سرعت یا تغییر جهت است.

وقتی شما پدال ترمز را به شدت فشار می‌دهید (شتاب منفی طولی) یا فرمان را ناگهانی می‌چرخانید (شتاب جانبی)، نیروی اینرسی ایجاد می‌شود. سنسور G این نیروها را به سیگنال‌های الکتریکی تبدیل کرده و گزارش می‌دهد.

چرا وجود سنسور شتاب حیاتی است؟

بدون این سنسور، سیستم‌های ایمنی مدرن عملاً کور هستند. این قطعه داده‌های ورودی حیاتی را برای سیستم‌های زیر فراهم می‌کند:

1. سیستم ترمز ABS: تشخیص شدت ترمزگیری.
2. سیستم کنترل پایداری الکترونیکی (ESP/ESC): تشخیص لیز خوردن یا انحراف خودرو.
3. سیستم کیسه هوا (Airbag): تشخیص شدت ضربه تصادف برای فعال‌سازی ایربگ‌ها.
4. سیستم تعلیق فعال: تنظیم سفتی کمک‌فنرها بر اساس نوسانات جاده.

ساختار داخلی و نحوه عملکرد سنسور شتاب‌سنج

برای اینکه بتوانیم این قطعه را درست عیب‌یابی کنیم، باید بدانیم داخل آن چه می‌گذرد. سنسورهای G در خودروهای قدیمی مکانیکی بودند، اما در خودروهای مدرن از تکنولوژی MEMS (سیستم‌های میکرو الکترومکانیکی) استفاده می‌کنند.

۱. تکنولوژی پیزوالکتریک (Piezoelectric)

در این مدل، از کریستال‌هایی استفاده می‌شود که وقتی تحت فشار ناشی از شتاب قرار می‌گیرند، ولتاژ تولید می‌کنند. هرچه شتاب (ترمز یا ضربه) شدیدتر باشد، ولتاژ تولیدی بیشتر خواهد بود.

۲. تکنولوژی خازنی (Capacitive)

این مدل رایج‌تر است. در داخل سنسور، صفحات متحرک میکروسکوپی وجود دارد. وقتی خودرو شتاب می‌گیرد، این صفحات جابه‌جا می‌شوند و ظرفیت خازنی تغییر می‌کند. مدار الکترونیکی این تغییر ظرفیت را به ولتاژ (معمولاً بین ۰ تا ۵ ولت) یا سیگنال دیجیتال تبدیل می‌کند.

جدول مقایسه انواع سنسور G بر اساس کاربرد

برای درک بهتر تفاوت سنسورهای به‌کاررفته در سیستم‌های مختلف، به جدول زیر دقت کنید:

نقش سنسور G در سیستم کنترل پایداری (ESP)

شاید پیچیده‌ترین وظیفه سنسور جی، در سیستم ESP باشد. زمانی که خودرو وارد پیچ می‌شود، نیروی گریز از مرکز سعی دارد خودرو را به خارج از پیچ پرتاب کند. در اینجا سنسور شتاب جانبی وارد عمل می‌شود.

این سنسور معمولاً با سنسور نرخ چرخش (Yaw Rate Sensor) در یک پکیج واحد قرار می‌گیرد که به آن «سنسور ترکیبی» (Cluster Sensor) می‌گویند. اگر داده‌های سنسور زاویه فرمان (که راننده درخواست کرده) با داده‌های سنسور G (که حرکت واقعی خودرو را نشان می‌دهد) مطابقت نداشته باشد، یونیت ESP متوجه می‌شود که خودرو در حال لیز خوردن است. بلافاصله ترمز یکی از چرخ‌ها فعال شده و خودرو به مسیر برمی‌گردد.

اگر علاقه‌مند هستید که بدانید دقیقاً کدام پین‌های ایسیو مربوط به این سنسورها هستند و چگونه باید سیم‌کشی آن‌ها را بررسی کرد، شرکت در دوره‌های تخصصی آموزش برق خودرو در آکادمی کارنو مهارت، مسیر حرفه‌ای شدن شما را هموار می‌کند. در این دوره‌ها نقشه‌خوانی و تحلیل مدارهای پیچیده را به صورت عملی فرا خواهید گرفت.

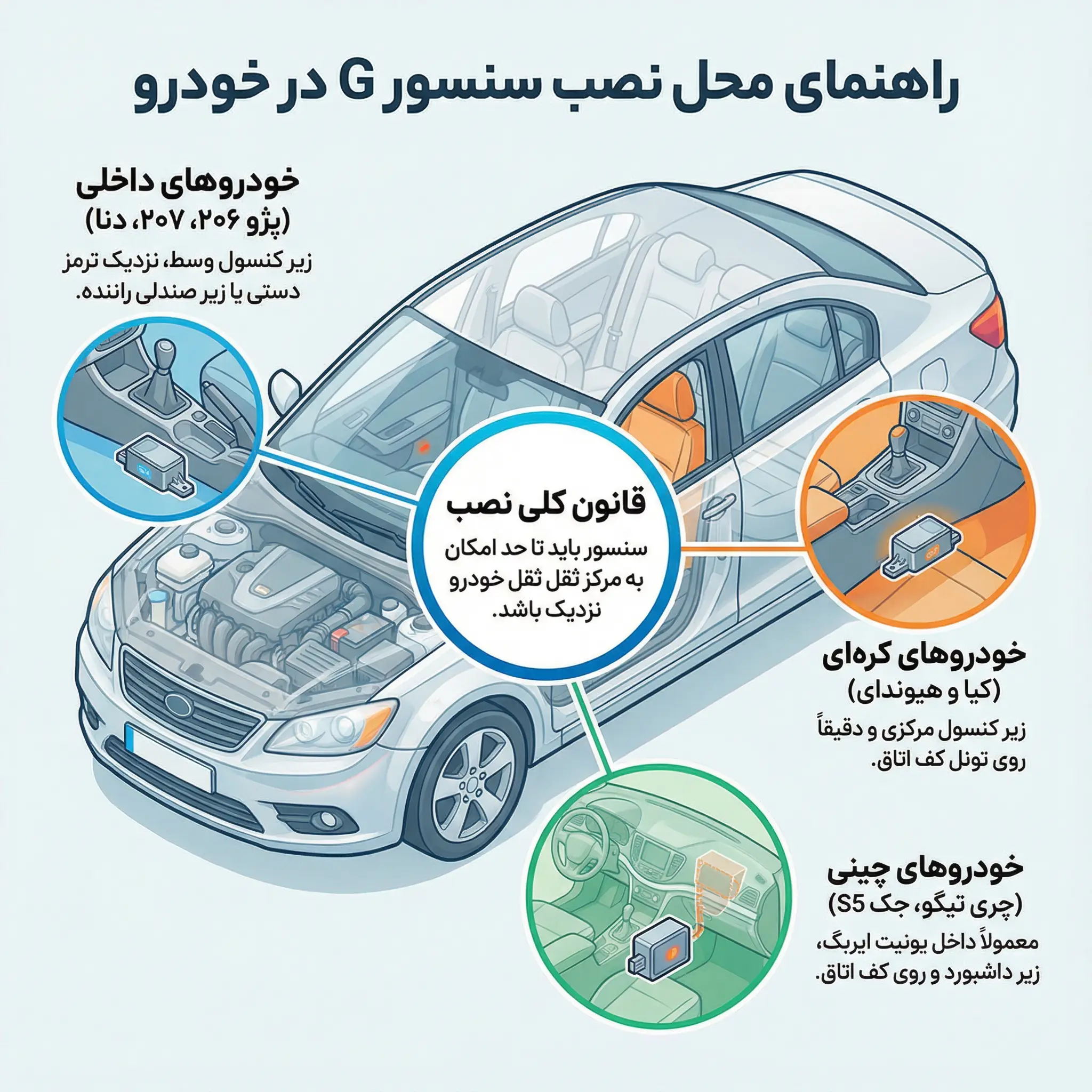

محل نصب سنسور G در خودروهای مختلف

یکی از چالش‌های تعمیرکاران، پیدا کردن محل نصب این قطعه است. محل نصب بسته به نوع خودرو و استراتژی سازنده متفاوت است، اما قانون کلی این است: سنسور باید تا حد امکان به مرکز ثقل خودرو نزدیک باشد.

• خودروهای داخلی (پژو ۲۰۶، ۲۰۷، دنا با سیستم ESP): معمولاً در زیر کنسول وسط، نزدیک ترمز دستی یا زیر صندلی راننده نصب می‌شود.
• خودروهای کره‌ای (کیا و هیوندای): در اکثر مدل‌ها مثل سانتافه یا اپتیما، این سنسور (سنسور ترکیبی شتاب و Yaw) در زیر کنسول مرکزی و دقیقا روی تونل کف اتاق پیچ شده است. نکات ریز مربوط به باز و بست اصولی کنسول و کالیبراسیون این سنسورها در دوره‌های آموزش تعمیرات کیا و هیوندای کارنو مهارت به طور کامل تدریس می‌شود تا از آسیب به قطعات گران‌قیمت دکوراتیو جلوگیری شود.
• خودروهای چینی: در خودروهایی مثل چری تیگو یا جک S5، یونیت ایربگ که حاوی سنسور شتاب است، معمولاً زیر داشبورد و روی کف اتاق نصب شده است.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

۵ علت اصلی خرابی سنسور شتاب خودرو

خرابی این سنسور می‌تواند هم خطرناک باشد و هم آزاردهنده. سیستم‌های ایمنی خودرو طوری طراحی شده‌اند که به محض دریافت سیگنال نامعتبر از سنسور G، کل سیستم (مثلاً ESP) را از مدار خارج می‌کنند تا از ترمزگیری اشتباه جلوگیری کنند. علائم شایع عبارت‌اند از:

1. روشن شدن چراغ‌های هشدار: روشن شدن چراغ ABS، ESP (تصویر خودروی در حال لیز خوردن) و گاهی چراغ ترمز دستی.
2. ترمزگیری ناگهانی و بی‌دلیل: در موارد نادر، اگر سنسور اطلاعات غلط درباره شتاب منفی بدهد، ممکن است سیستم ترمز اضطراری فعال شود.
3. سفتی فرمان: در خودروهایی که سیستم فرمان برقی وابسته به ESP دارند.
4. عدم فعال شدن کروز کنترل: زیرا کروز کنترل هوشمند برای ایمنی نیاز به تاییدیه سیستم پایداری دارد.
5. خطا در دیاگ: مشاهده کدهایی مانند “Lateral Acceleration Sensor Circuit Malfunction”.

هشدار جدی: اگر چراغ ایربگ خودرو روشن است، ممکن است سنسور شتاب مربوط به ایربگ (High-G) آسیب دیده باشد. در این حالت، در صورت تصادف، کیسه‌های هوا عمل نخواهند کرد. این موضوع را شوخی نگیرید.

راهنمای گام‌به‌گام تست و عیب‌یابی سنسور G

برای عیب‌یابی اصولی، شما به یک دستگاه دیاگ (Scan Tool) مناسب نیاز دارید. مراحل زیر را دنبال کنید:

۱. بررسی کدهای خطا

ابتدا وارد منوی ترمز ضد قفل (ABS/ESP) شوید و کدها را بخوانید. کدهایی که با حرف C شروع می‌شوند (Chassis) معمولاً مربوط به این بخش هستند. مثلاً کد C1234 در برخی مدل‌ها اشاره به خرابی سنسور Yaw یا شتاب دارد.

۲. خواندن پارامترها

این مهم‌ترین بخش عیب‌یابی است. وارد قسمت پارامترها شوید و گزینه Lateral Acceleration (شتاب جانبی) و Longitudinal Acceleration (شتاب طولی) را پیدا کنید.

• تست در حالت سکون: وقتی خودرو در سطح صاف پارک است، میزان شتاب جانبی و طولی باید نزدیک به صفر باشد (حدود ۰.۱ ± متر بر مجذور ثانیه قابل قبول است).
• تست تکان دادن: خودرو را از بیرون به سمت چپ و راست تکان دهید. باید تغییرات جزئی در اعداد دیاگ مشاهده کنید.

۳. بررسی ولتاژ و سیم‌کشی

اگر دیاگ اصلا سنسور را نمی‌شناسد، باید به سراغ مولتی‌متر بروید. طبق نقشه برقی، تغذیه (معمولاً ۵ ولت)، اتصال بدنه و سیم‌های سیگنال شبکه CAN را بررسی کنید. قطعی در سیم‌کشی شایع‌تر از خرابی خود سنسور است.

۴. کالیبراسیون

بسیاری از اوقات سنسور سالم است اما از کالیبره خارج شده (Zero Point Calibration). این اتفاق معمولاً بعد از باز کردن باتری، تعمیرات جلوبندی یا تعویض یونیت رخ می‌دهد. مخصوصاً در آموزش تعمیرات خودروهای چینی که سیستم‌های الکترونیکی آن‌ها حساسیت بالایی دارند، عملیات تعریف و کالیبره کردن سنسور زاویه فرمان و شتاب‌سنج یکی از سرفصل‌های مهم آموزشی ماست. با استفاده از دستگاه دیاگ و گزینه “Sensor Calibration”، نقطه صفر را مجدداً به ایسیو معرفی کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

نکات کلیدی برای جلوگیری از خرابی و تعمیرات

به عنوان یک متخصص، رعایت نکات زیر باعث می‌شود عمر این قطعه افزایش یابد و از دوباره‌کاری جلوگیری شود:

• ضربه ممنوع: سنسورهای G بسیار به ضربه حساس هستند. هرگز سنسور را روی زمین نیندازید یا با چکش به اطراف محل نصب آن ضربه نزنید.
• جهت نصب: این سنسورها جهت‌دار هستند (معمولاً با یک فلش روی بدنه مشخص شده است). اگر آن را برعکس نصب کنید، سیستم کاملاً مختل می‌شود.
• نفوذ آب: از آنجا که این سنسورها اغلب در کف خودرو نصب می‌شوند، نفوذ آب (مثلاً هنگام صفرشویی داخل کابین) دشمن اصلی آن‌هاست.

نتیجه‌گیری

سنسور G خودرو، قطعه‌ای کوچک با مسئولیتی بزرگ است. همان‌طور که در این مقاله بررسی کردیم، عیب‌یابی آن نیازمند درک اصول فیزیک خودرو، نقشه‌خوانی و کار با دستگاه دیاگ است. بازار کار تعمیرات خودروهای مدرن، تشنه متخصصانی است که به جای «آزمون و خطا»، بر اساس «دانش و استدلال» کار می‌کنند.

اگر می‌خواهید به این سطح از تخصص برسید و روی انواع خودروهای داخلی و خارجی مسلط شوید، پیشنهاد می‌کنیم از دوره‌های عملی آکادمی «کارنو مهارت» دیدن کنید. ما در کنار شما هستیم تا مهارت شما را به سطح استانداردهای جهانی برسانیم. برای مشاوره رایگان یا ثبت‌نام در دوره‌ها، همین حالا با کارشناسان ما تماس بگیرید یا به وب‌سایت ما سر بزنید.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

برای دیدن ویدیوهای آموزشی رایگان و ترفندهای تعمیراتی روزانه، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

در این بخش به پرتکرارترین سوالاتی که کارآموزان و مشتریان از ما می‌پرسند پاسخ می‌دهیم:

۱. آیا سنسور G قابل تعمیر است؟

خیر. این سنسور یک قطعه الکترونیکی کاملاً بسته و حساس است. در صورت خرابی داخلی، باید تعویض شود. تلاش برای باز کردن آن فقط باعث آسیب بیشتر می‌شود.

۲. هزینه تعویض سنسور شتاب چقدر است؟

قیمت این قطعه بسته به مدل خودرو بسیار متفاوت است. در خودروهای داخلی قیمت پایین‌تری دارد اما در خودروهای وارداتی (مثل هیوندای و کیا) به دلیل ادغام با سنسور Yaw، قطعه‌ای گران‌قیمت محسوب می‌شود.

۳. آیا خرابی سنسور جی باعث گاز نخوردن ماشین می‌شود؟

بله، در برخی خودروها اگر سیستم ESP تشخیص دهد که شتاب جانبی غیرعادی است (به دلیل خرابی سنسور)، برای حفظ ایمنی قدرت موتور را محدود می‌کند و اجازه گاز خوردن نمی‌دهد.

۴. آیا بعد از تعویض سنسور باید کاری انجام داد؟

بله، حتماً. در ۹۰ درصد خودروهای مدرن، بعد از تعویض سنسور شتاب، باید با دستگاه دیاگ عملیات «کالیبراسیون نقطه صفر» انجام شود، در غیر این صورت چراغ هشدار خاموش نمی‌شود.
