کد خطای C1604 چیست؟ عیب‌یابی کامل ایراد سخت‌افزاری ECU

روشن شدن چراغ چک، بد کار کردن موتور، یا حتی روشن نشدن خودرو، همگی نشانه‌هایی هستند که می‌توانند لرزه بر اندام هر مالک خودرو و البته تعمیرکاری بیندازند. زمانی که دیاگ را متصل می‌کنید و با کدی مانند C1604 مواجه می‌شوید، نگرانی‌ها بیشتر هم می‌شود؛ زیرا این کد مستقیماً به قلب تپنده الکترونیکی خودرو، یعنی ECU (یونیت کنترل موتور)، اشاره دارد.

کد خطای C1604 به معنای «ایراد سخت‌افزاری در ECU موتور» (Hardware Failure in Engine ECU) است. این خطا، برخلاف بسیاری از خطاهای دیگر که ممکن است ناشی از سنسورها یا مشکلات نرم‌افزاری باشند، مستقیماً به وجود یک نقص فیزیکی در داخل خود یونیت کنترل اشاره می‌کند.

اما آیا این کد همیشه به معنای پایان عمر ECU و نیاز به تعویض آن است؟ چگونه می‌توان این خطا را به درستی عیب‌یابی کرد؟

در این مقاله جامع، به صورت تخصصی به سراغ این کد خطای حیاتی می‌رویم. ما به شما نشان خواهیم داد که دلایل بروز این خطا چیست و چگونه به عنوان یک تعمیرکار حرفه‌ای، قدم‌به‌قدم آن را ریشه‌یابی و مدیریت کنید.

کد خطای C1604 به چه معناست؟

اجازه دهید کمی فنی‌تر شویم. ECU مغز متفکر خودروی شماست؛ یک کامپیوتر پیچیده که صدها قطعه، از جمله پردازنده (CPU)، حافظه (ROM, RAM, EPROM) و مدارهای ورودی و خروجی را در خود جای داده است. این قطعات بر روی یک برد مدار چاپی (PCB) قرار دارند و وظیفه پردازش اطلاعات سنسورها و صدور فرمان به عملگرها (مانند انژکتورها و کوئل‌ها) را بر عهده دارند.

کد C1604 زمانی ثبت می‌شود که سیستم عیب‌یابی داخلی خود ECU (On-Board Diagnostics) تشخیص دهد که یکی از این اجزای سخت‌افزاری داخلی، عملکرد درستی ندارد. این مشکل می‌تواند شامل موارد زیر باشد:

• خرابی پردازنده اصلی (CPU Failure): ناتوانی CPU در پردازش صحیح اطلاعات.
• مشکل در حافظه (Memory Error): عدم توانایی در خواندن یا نوشتن اطلاعات روی حافظه‌های داخلی.
• نقص در مدارهای داخلی: سوختن یک مقاومت، خازن، دیود یا آی‌سی (IC) روی برد.
• مشکل در بخش ارتباطی (Communication Chip): ناتوانی در برقراری ارتباط با سایر یونیت‌های خودرو.

این خطا به‌ویژه در برخی خودروهای کیا و هیوندای (مانند سوناتا، آزرا، سانتافه، اسپورتیج و…) بیشتر دیده می‌شود و نشان‌دهنده یک مشکل جدی داخلی است.

علائم رایج همزمان با کد خطای C1604

زمانی که ECU دچار ایراد سخت‌افزاری می‌شود، خودرو نمی‌تواند به درستی کار کند. علائم بسته به شدت آسیب داخلی متفاوت است، اما شایع‌ترین آن‌ها عبارت‌اند از:

• روشن شدن قطعی چراغ چک موتور (CEL): این اولین و بارزترین نشانه است.
• خودرو استارت نمی‌خورد یا به سختی روشن می‌شود: ECU قادر به ارسال فرمان صحیح برای پاشش سوخت و جرقه‌زنی نیست.
• کارکرد نامنظم موتور (Misfire): به دلیل عدم کنترل صحیح انژکتورها یا کوئل‌ها، موتور دچار لرزش و ریپ زدن می‌شود.
• خاموش شدن ناگهانی خودرو در حین حرکت: ECU در وسط پردازش اطلاعات «کرش» می‌کند و موتور از کار می‌افتد.
• عدم ارتباط دستگاه دیاگ با ECU: در موارد حاد، ECU به قدری آسیب دیده که حتی پورت OBD-II نیز پاسخی دریافت نمی‌کند.
• فعال شدن حالت اضطراری (Limp Mode): خودرو قدرت خود را به شدت از دست می‌دهد و دور موتور از حد مشخصی بالاتر نمی‌رود.

دلایل اصلی بروز ایراد سخت‌افزاری در ECU

هیچ قطعه الکترونیکی، به خصوص ECU، بی‌دلیل خراب نمی‌شود. کد C1604 معمولاً نتیجه یک عامل خارجی مخرب یا استهلاک شدید است. شناخت این دلایل، نیمی از راه عیب‌یابی است:

۱. نوسانات ولتاژ و مشکلات باتری

این مورد، قاتل شماره یک قطعات الکترونیکی است. ECU برای کارکرد دقیق، به یک ولتاژ ثابت (معمولاً بین ۱۲ تا ۱۴.۵ ولت) نیاز دارد.

• باتری به باتری کردن غیراصولی: اتصال معکوس کابل‌ها یا استفاده از دستگاه‌های استارتر نامناسب، شوک ولتاژ شدیدی به ECU وارد می‌کند.
• خرابی دینام (Overcharging): اگر دینام ولتاژ بیش از حد (مثلاً بالای ۱۵ یا ۱۶ ولت) تولید کند، اولین قربانیان، ECU و سایر یونیت‌های حساس خواهند بود.
• اتصال کوتاه در سیستم برق: یک اتصالی در سیم‌کشی می‌تواند جریان لحظه‌ای شدیدی را از مدارهای ECU عبور دهد.

۲. نفوذ آب و رطوبت

ECU ها معمولاً در محفظه‌های آب‌بندی‌شده قرار دارند، اما این آب‌بندی ممکن است به مرور زمان یا پس از باز شدن، خاصیت خود را از دست بدهد.

• شستشوی موتور: شستن موتور با آب پرفشار (کارواش) یکی از دلایل اصلی نفوذ آب به کانکتورها و داخل ECU است.
• آب‌گرفتگی: عبور از مناطق سیل‌زده یا جمع شدن آب در محفظه‌ای که ECU در آن قرار دارد.
• نشت آب از رادیاتور بخاری: در برخی خودروها، ECU در داخل کابین و نزدیک به رادیاتور بخاری نصب می‌شود و نشت ضدیخ می‌تواند مستقیماً روی برد آن بریزد.

رطوبت باعث اکسیداسیون (سولفاته شدن) پایه‌ها و اتصالات داخلی شده و به مرور زمان مدارهای ظریف را از بین می‌برد.

۳. حرارت بیش از حد

ECU ها معمولاً در جایی نصب می‌شوند که جریان هوا وجود داشته باشد، اما اگر موتور بیش از حد داغ کند (مثلاً به دلیل خرابی سیستم خنک‌کننده)، این حرارت می‌تواند به ECU نیز منتقل شود و باعث آسیب به لحیم‌کاری‌ها و قطعات داخلی شود.

۴. دستکاری غیراصولی و ریمپ

اگرچه ریمپ اصولی مشکلی ایجاد نمی‌کند، اما برنامه‌ریزی یا ریمپ ECU توسط افراد غیرمتخصص و با استفاده از تجهیزات نامناسب می‌تواند فاجعه‌بار باشد. خواندن و نوشتن ناقص اطلاعات روی حافظه (EPROM) یا اعمال ولتاژ نادرست در هنگام برنامه‌ریزی، می‌تواند منجر به قفل شدن پردازنده یا سوختن حافظه و بروز خطای C1604 شود.

۵. پایان عمر قطعات

مانند هر وسیله الکترونیکی دیگری، قطعات داخلی ECU (به‌خصوص خازن‌ها) عمر مفیدی دارند. در خودروهای با کارکرد بسیار بالا و عمر زیاد، ممکن است این قطعات به سادگی فرسوده شده و از کار بیفتند.

چگونه خطای C1604 را به صورت اصولی عیب‌یابی کنیم؟

مواجهه با کد C1604 ترسناک است، اما نباید فوراً به سراغ تعویض ECU بروید. یک تعمیرکار حرفه‌ای باید مراحل زیر را طی کند:

مرحله اول: بررسی مجدد و بررسی ولتاژ

1. پاک کردن خطا: ابتدا سعی کنید خطا را با دستگاه دیاگ پاک کنید. اگر خطا بلافاصله بازگشت (Hard Fault)، مشکل قطعاً جدی است.
2. بررسی ولتاژ باتری: ولتاژ باتری در حالت خاموش (حدود ۱۲.۶ ولت) و در حالت روشن (۱۳.۵ تا ۱۴.۵ ولت) را بررسی کنید. ولتاژ نامناسب می‌تواند باعث ثبت خطاهای کاذب سخت‌افزاری شود.
3. بررسی کدهای دیگر: آیا کدهای خطای دیگری نیز وجود دارند؟ گاهی اوقات، یک اتصالی شدید در یک سنسور (مثلاً سنسور اکسیژن) می‌تواند به مدار داخلی ECU آسیب بزند.

مرحله دوم: بازرسی چشمی ECU و کانکتورها

1. اتصال باتری را قطع کنید. (این مرحله بسیار حیاتی است)
2. محل نصب ECU را پیدا کنید (در محفظه موتور، زیر داشبورد، یا پشت جعبه فیوز).
3. کانکتورهای ECU را به آرامی جدا کنید.
4. با دقت به دنبال علائم نفوذ آب، رطوبت، سولفاته شدن (زنگار سبز یا سفید) یا خوردگی روی پین‌های کانکتور (هم سمت سیم‌کشی و هم سمت ECU) باشید.
5. خود محفظه ECU را برای هرگونه ترک، شکستگی یا آثار حرارت بررسی کنید.

نکته تخصصی: اگر کوچک‌ترین اثری از رطوبت یا سولفاته بودن مشاهده کردید، به احتمال زیاد مشکل از همان‌جاست. قبل از هر اقدامی، باید آن بخش به طور کامل با اسپری‌های پاک‌کننده الکترونیکی تمیز شود.

مرحله سوم: تست سیم‌کشی (برق و بدنه)

مهم‌ترین بخش قبل از محکوم کردن ECU، اطمینان از صحت تغذیه آن است.

1. با استفاده از نقشه سیم‌کشی (Wiring Diagram) خودروی مورد نظر، پین‌های مربوط به برق مستقیم (B+)، برق سوئیچ (IGN) و اتصال بدنه (Ground) را روی کانکتور ECU پیدا کنید.
2. با استفاده از مولتی‌متر (و بهتر از آن، لامپ تست)، مطمئن شوید که تمامی این تغذیه‌ها به درستی به کانکتور می‌رسند.
3. اهمیت تست اتصال بدنه (Earth): بسیاری از مشکلات ECU که به نظر سخت‌افزاری می‌آیند، در واقع ناشی از ضعف اتصال بدنه هستند. اتصال بدنه را نه تنها با مولتی‌متر، بلکه با لامپ تست (برای اطمینان از جریان‌کشی) نیز بررسی کنید.

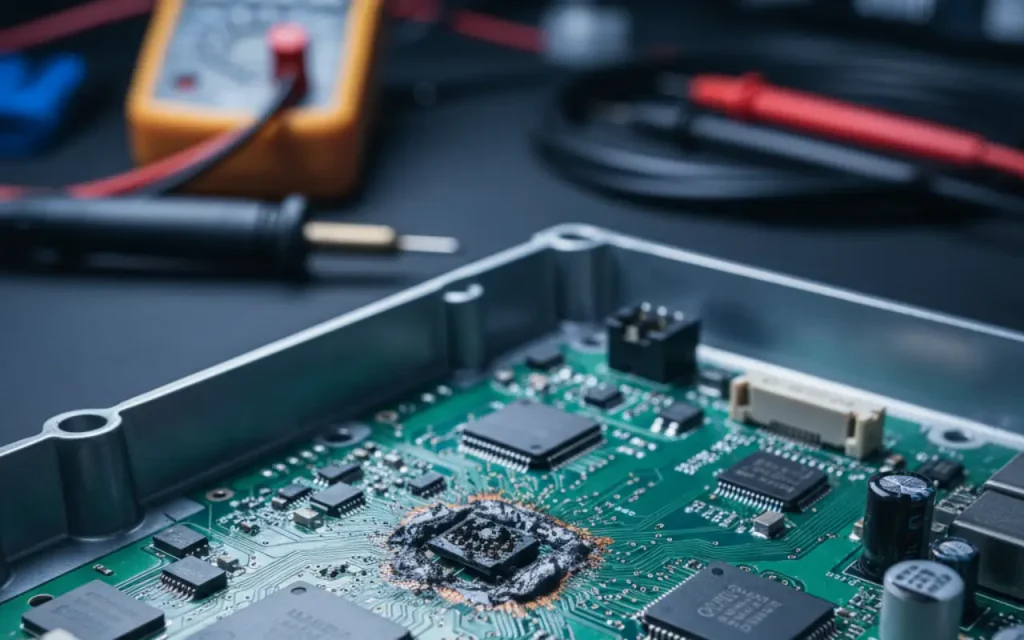

مرحله چهارم: باز کردن و بررسی داخلی ECU

اگر مراحل قبل همگی سالم بودند، نوبت به بررسی خود ECU می‌رسد.

⚠️ هشدار جدی: باز کردن ECU و کار بر روی برد آن نیازمند دانش تخصصی الکترونیک، تجهیزات ضد الکتریسیته ساکن (ESD) و هویه‌های مخصوص است. اقدام ناشیانه می‌تواند آسیب را چند برابر کند.

در این مرحله، ECU باز شده و برد آن زیر ذره‌بین بررسی می‌شود:

• آثار سوختگی، ترک‌های مویی روی برد، یا قطعاتی که تغییر رنگ داده‌اند.
• خازن‌های بادکرده یا نشت‌کرده.
• قلع‌مردگی یا لحیم‌سردی در پایه‌های پردازنده یا آی‌سی‌های اصلی.

آیا خطای C1604 همیشه به معنای تعویض ECU است؟

خیر، نه همیشه. این بزرگترین ترس مشتری و چالش تعمیرکار است.

1. قابل تعمیر (Repairable): در بسیاری از موارد (به‌خصوص مشکلات ناشی از نفوذ آب یا خرابی قطعات رایج مانند خازن‌ها و رگولاتورهای ولتاژ)، ECU قابل تعمیر است. یک متخصص تعمیرات ECU می‌تواند قطعه معیوب را شناسایی و جایگزین کند.
2. نیازمند تعویض (Replacement): اگر پردازنده اصلی (CPU) یا حافظه اصلی سوخته باشد، یا برد (PCB) چندلایه دچار آسیب فیزیکی شدید شده باشد، معمولاً تعمیر مقرون‌به‌صرفه یا ممکن نیست و ECU باید تعویض شود.

تشخیص تفاوت بین یک ECU قابل تعمیر و یک ECU سوخته، مرز بین یک تعمیرکار معمولی و یک متخصص حرفه‌ای است. در دوره‌های آموزش برق خودرو و تعمیرات تخصصی ECU در آکادمی کارنو مهارت، ما به صورت عملی و با تجهیزات پیشرفته، به شما یاد می‌دهیم که چگونه این عیوب سخت‌افزاری را دقیقاً ریشه‌یابی و تعمیر کنید.

با توجه به پیچیدگی ECUها، به‌ویژه در خودروهای مدرن، عیب‌یابی این خطا نیازمند دانش عمیق است.

• تشخیص صحیح: عجله در تعویض ECU می‌تواند هزینه‌ای هنگفت (چندین میلیون تومان) روی دست مشتری بگذارد، در حالی که شاید مشکل صرفاً یک اتصال بدنه ضعیف بوده است.
• تخصص در برند: دانش تخصصی در مورد ECUهای به کار رفته در برندهای مختلف حیاتی است. به عنوان مثال، عیب‌یابی در دوره‌های آموزش تعمیرات کیا و هیوندای نیازمند شناخت دقیق ECUهای Kefico یا Bosch به کار رفته در آن‌هاست.

دوره برق و انژکتور و آپشنال خودروهای کره ای

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

• خودروهای چینی: در خودروهایی مانند MVM، جک و لیفان، تنوع ECUها (Delphi, Bosch, Continental) بسیار زیاد است. داشتن دانش به‌روز در زمینه آموزش تعمیرات خودروهای چینی برای عیب‌یابی صحیح این یونیت‌ها الزامی است.

دوره برق و انژکتور و آپشنال خودروهای چینی

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

یک تعمیرکار حرفه‌ای با تکیه بر دانش خود، ابتدا تمام راه‌های ساده‌تر و ارزان‌تر (سیم‌کشی، تغذیه) را بررسی کرده و در نهایت به سراغ تعمیر یا تعویض ECU می‌رود.

نتیجه‌گیری: C1604، خطایی جدی اما قابل مدیریت

کد خطای C1604 (ایراد سخت‌افزاری ECU) بدون شک یکی از جدی‌ترین کدهایی است که یک تعمیرکار می‌تواند با آن مواجه شود. این کد نشان می‌دهد که مغز خودرو دچار یک مشکل فیزیکی شده است.

همان‌طور که دیدیم، دلایل آن از نوسانات برق و نفوذ آب گرفته تا دستکاری‌های غیراصولی متغیر است. نکته کلیدی، عیب‌یابی قدم‌به‌قدم و اصولی است. هرگز قبل از بررسی کامل ولتاژ تغذیه، اتصالات بدنه و بازرسی چشمی کانکتورها، ECU را محکوم به تعویض نکنید.

در بسیاری از موارد، این یونیت‌ها با دانش الکترونیک و ابزار مناسب، قابل تعمیر هستند. تبدیل شدن به متخصصی که می‌تواند این قبیل مشکلات پیچیده را حل کند، شما را از سایر تعمیرکاران متمایز می‌سازد.

آکادمی کارنو، با برگزاری دوره‌های تخصصی برق، انژکتور و تعمیرات ECU، آماده است تا این دانش پیشرفته را در اختیار شما قرار دهد.

سوالات متداول

۱. آیا ریمپ غیراصولی می‌تواند باعث خطای C1604 شود؟ بله. اگر فرآیند خواندن یا نوشتن فایل روی حافظه ECU به درستی انجام نشود، یا ولتاژ نامناسبی در حین برنامه‌ریزی به آی‌سی‌ها اعمال شود، می‌تواند منجر به آسیب سخت‌افزاری دائمی و ثبت کد C1604 شود.

۲. آیا می‌توان با وجود خطای C1604 رانندگی کرد؟ اکیداً توصیه نمی‌شود. رانندگی با ECU معیوب در بهترین حالت منجر به کارکرد بد موتور و مصرف سوخت بالا می‌شود و در بدترین حالت، ممکن است خودرو در حین حرکت ناگهان خاموش شود که بسیار خطرناک است.

۳. تفاوت C1604 با خطاهای نرم‌افزاری (P06xx) چیست؟ خطاهای سری P06xx (مانند P0601 – Checksum Error) معمولاً به خطاهای نرم‌افزاری یا عدم همخوانی اطلاعات در حافظه اشاره دارند که اغلب با برنامه‌ریزی مجدد (Re-flashing) قابل حل هستند. اما C1604 مشخصاً به یک «نقص فیزیکی و سخت‌افزاری» در قطعات داخلی اشاره دارد.

۴. آیا تمیز کردن کانکتور ECU خطای C1604 را رفع می‌کند؟ تنها در صورتی که مشکل از سولفاته شدن یا کثیفی شدید پین‌های کانکتور باشد، تمیز کردن اصولی ممکن است مشکل را حل کند. اما اگر آسیب به داخل برد نفوذ کرده باشد، تمیز کردن به تنهایی کافی نیست.

۵. هزینه تعمیر ECU چقدر است؟ هزینه تعمیر بستگی به میزان آسیب و نوع قطعه معیوب دارد و معمولاً از هزینه تعویض بسیار کمتر است. اما اگر ECU قابل تعمیر نباشد، هزینه تهیه ECU نو یا استوک (بسته به مدل خودرو) متغیر خواهد بود.
