راهنمای جامع رفع کد خطای C1234

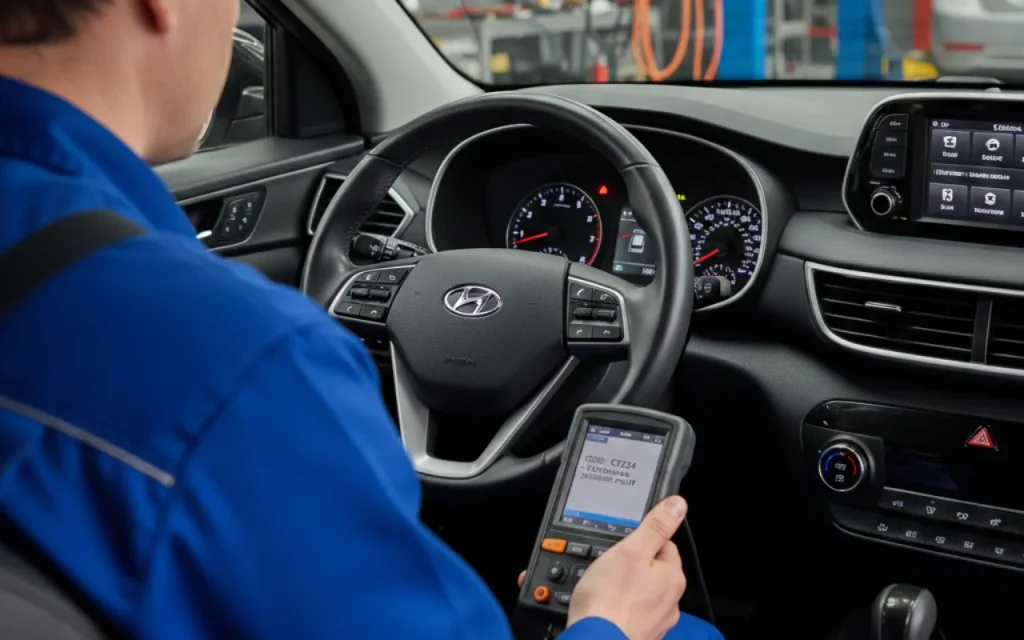

تصور کنید مشتری با یک خودروی کیا هیوندای یا حتی یکی از خودروهای جدید چینی وارد تعمیرگاه شما می‌شود. چراغ‌های هشدار ESP و ABS در صفحه آمپر روشن شده‌اند و فرمان خودرو حس‌وحال طبیعی همیشگی را ندارد. بلافاصله دستگاه دیاگ را متصل می‌کنید و با یک کد آشنا اما دردسرساز مواجه می‌شوید: کد خطای C1234.

برای بسیاری از همکاران برق‌کار و مکانیک، این کد می‌تواند آغاز یک چالش باشد. آیا سنسور خراب است؟ آیا سیم‌کشی قطع شده؟ یا شاید فقط به یک کالیبره ساده نیاز داریم؟ در این مقاله جامع، می‌خواهیم پرونده‌ی این خطا را یک‌بار برای همیشه ببندیم. اگر می‌خواهید از ضررهای مالی ناشی از تشخیص اشتباه جلوگیری کنید و به عنوان یک متخصص حرفه‌ای در ذهن مشتری ماندگار شوید، تا انتهای این مقاله همراه ما باشید.

کد خطای C1234 چیست؟

در زبان فنی خودرو، کد خطای C1234 معمولاً به معنای “Steering Angle Sensor Signal” یا ایراد در سیگنال سنسور زاویه فرمان است. این خطا یکی از رایج‌ترین مشکلات در سیستم‌های پایداری الکترونیکی (ESP/ESC) محسوب می‌شود.

سیستم پایداری خودرو برای اینکه بتواند در پیچ‌ها و شرایط لغزنده، خودرو را کنترل کند، نیاز دارد بداند راننده دقیقاً فرمان را به کدام سمت و با چه زاویه‌ای چرخانده است. این وظیفه بر عهده قطعه‌ای به نام سنسور زاویه فرمان است. زمانی که یونیت کنترل (ECU یا ماژول ABS) سیگنالی غیرمنطقی، قطع و وصل شده، یا خارج از محدوده تعریف‌شده از این سنسور دریافت کند، کد C1234 را ثبت کرده و سیستم کنترل پایداری را از مدار خارج می‌کند.

نکته فنی:

توجه داشته باشید که در برخی برندهای خودرویی، ممکن است تعریف این کد اندکی متفاوت باشد، اما در اکثر خودروهای کره‌ای (کیا و هیوندای) و بسیاری از خودروهای چینی که سیستم‌های مشابه دارند، این کد مستقیماً به سنسور زاویه فرمان اشاره دارد.

علائم ظاهری بروز خطای C1234

قبل از اینکه کاپوت را بالا بزنید یا ابزار را دست بگیرید، باید به نشانه‌هایی که خودرو به شما می‌دهد توجه کنید. راننده معمولاً با شکایات زیر به شما مراجعه می‌کند:

1. روشن ماندن چراغ ESP/ESC: این واضح‌ترین علامت است. چراغی که معمولاً تصویر یک خودروی در حال لیز خوردن را نشان می‌دهد، به صورت دائم روشن می‌ماند.
2. سفتی یا نرمی غیرعادی فرمان: در خودروهای دارای فرمان برقی (EPS)، اطلاعات سنسور زاویه فرمان برای تنظیم میزان نیروی کمکی موتور برقی حیاتی است. خرابی این سنسور می‌تواند رفتار فرمان را تغییر دهد.
3. غیرفعال شدن کروز کنترل: سیستم‌های ایمنی به هم متصل هستند. وقتی سیستم پایداری خطا دهد، سیستم‌هایی مثل کروز کنترل هوشمند نیز برای ایمنی بیشتر از کار می‌افتند.
4. رفتار عجیب گیربکس اتوماتیک: در برخی موارد نادر، گیربکس‌های هوشمند برای تعویض دنده در پیچ‌ها به اطلاعات زاویه فرمان نیاز دارند و نبود این اطلاعات می‌تواند تعویض دنده را با مشکل مواجه کند.

دلایل اصلی ایجاد کد خطای C1234

این خطا معمولاً ناشی از یکی از موارد زیر است:

۱. از کالیبره خارج شدن سنسور (شایع‌ترین دلیل)

گاهی اوقات قطعه سالم است، سیم‌کشی سالم است، اما “نقطه صفر” سنسور گم شده است. این اتفاق معمولاً بعد از موارد زیر رخ می‌دهد:

• باز و بست کردن جعبه فرمان.
• انجام میزان فرمان (جلوبندی‌سازی).
• باز کردن غربیلک فرمان برای تعمیرات (مثلاً تعویض کلیدهای روی فرمان).
• ضعیف شدن یا تعویض باتری خودرو.

۲. خرابی خودِ سنسور زاویه فرمان

سنسورهای زاویه فرمان قطعاتی الکترومکانیکی یا نوری هستند. نفوذ گردوغبار، رطوبت یا استهلاک قطعات داخلی می‌تواند باعث ارسال سیگنال‌های غلط شود.

۳. مشکل در سیم‌کشی و کانکتورها

قطعی در سیم‌های ارتباطی بین سنسور و یونیت ABS، شل شدن سوکت‌ها یا اکسید شدن پین‌ها می‌تواند باعث شود سیگنال به مقصد نرسد.

۴. لقی یا خرابی در ستون فرمان

اگر ستون فرمان لقی داشته باشد، سنسور نمی‌تواند زاویه دقیق را بخواند و نوساناتی در سیگنال ایجاد می‌شود که یونیت آن را به عنوان خطا شناسایی می‌کند.

مراحل گام‌به‌گام عیب‌یابی و رفع خطای C1234

در این بخش، نقشه‌ی گنجِ عیب‌یابی را در اختیار شما قرار می‌دهیم. لطفاً مراحل را به ترتیب طی کنید تا از تعویض بی‌مورد قطعات گران‌قیمت جلوگیری شود.

مرحله اول: بررسی پارامترها با دستگاه دیاگ

قبل از هر کاری، دستگاه دیاگ را وصل کنید. وارد منوی سیستم ترمز (ABS/ESP) شوید و به بخش “Live Data” یا “پارامترها” بروید.

• گزینه Steering Angle Sensor را پیدا کنید.
• فرمان را صاف نگه دارید. عدد نشان‌داده‌شده باید صفر درجه (یا عددی بسیار نزدیک به صفر، مثلاً ±۳ درجه) باشد.
• فرمان را به چپ و راست بچرخانید. آیا عدد به‌صورت روان و بدون پرش تغییر می‌کند؟
• اگر عدد روی یک مقدار ثابت گیر کرده است: احتمالاً سنسور خراب است یا برق آن قطع شده است.
• اگر عدد نوسان دارد یا پرش‌های ناگهانی دارد: سنسور کثیف یا معیوب است.
• اگر عدد تغییر می‌کند اما وقتی فرمان صاف است، عدد صفر نیست: سنسور نیاز به کالیبراسیون دارد.

مرحله دوم: کالیبراسیون سنسور زاویه فرمان

بسیاری از مواقع، مشکل با همین مرحله حل می‌شود. این کار دقیقاً همان چیزی است که یک متخصص را از یک تعویض‌کار متمایز می‌کند.

1. خودرو را روی سطح صاف پارک کنید.
2. فرمان را کاملاً صاف کنید (چرخ‌ها مستقیم باشند).
3. در دستگاه دیاگ، وارد منوی Special Functions یا عملیات ویژه شوید.
4. گزینه Steering Angle Sensor Calibration یا SAS Reset را انتخاب کنید.
5. طبق دستورالعمل دستگاه عمل کنید (معمولاً از شما می‌خواهد سوییچ را باز بگذارید و موتور خاموش باشد، یا بالعکس).
6. پس از اتمام عملیات، کد خطا را پاک کنید و دوباره پارامترها را چک کنید.

تکنیک اقتصادی:

مشتریان عاشق “تعمیر” هستند، نه “تعویض”. اگر بتوانید با یک کالیبراسیون نرم‌افزاری مشکل را حل کنید، در نظر مشتری قهرمانی هستید که هزینه‌های او را به شدت کاهش داده است. این یعنی وفاداری مشتری و تبلیغات دهان‌به‌دهان رایگان برای شما.

مرحله سوم: بررسی سخت‌افزاری و سیم‌کشی

اگر کالیبراسیون انجام نشد یا خطا بلافاصله برگشت، باید دست‌به‌آچار شوید.

• بررسی فیوزها: گاهی یک فیوز سوخته باعث قطع برق سنسور می‌شود.
• بررسی سوکت سنسور: قاب زیر فرمان را باز کنید. سوکت سنسور زاویه فرمان (معمولاً زرد یا نارنجی رنگ در کنار سوکت ایربگ) را بررسی کنید. آیا پین‌ها سولفاته شده‌اند؟ آیا سوکت شل شده است؟
• تست ولتاژ: با استفاده از مولتی‌متر و نقشه‌ی برق خودرو، مطمئن شوید که برق و بدنه (Ground) به سنسور می‌رسد.

اگر می‌خواهید نحوه صحیح نقشه‌خوانی و تست سیم‌کشی خودروهای مدرن را به‌صورت کاملاً عملی یاد بگیرید، پیشنهاد می‌کنیم حتماً نگاهی به سرفصل‌های دوره‌های آموزش برق خودرو در آکادمی کارنو مهارت بیندازید. تسلط بر مالتی‌پلکس، کلید حل این معماهاست.

مرحله چهارم: تعویض سنسور

اگر تمام مراحل بالا را طی کردید و مشکل پابرجاست، متأسفانه سنسور زاویه فرمان معیوب است و باید تعویض شود.

• هشدار: هنگام تعویض سنسور، مراقب کلاک اسپرینگ (Clock Spring) یا فنر ساعتی باشید. چرخش اشتباه می‌تواند باعث پارگی روبان ایربگ شود.
• پس از تعویض قطعه، حتماً باید مجدداً عملیات کالیبراسیون را انجام دهید. قطعه‌ی نو بدون کالیبره کار نخواهد کرد.

نکات طلایی برای خودروهای کیا و هیوندای

در خودروهای کره‌ای مثل سانتافه، توسان، اسپورتیج و اپتیما، خطای C1234 بسیار رایج است.

• در برخی مدل‌های قدیمی‌تر (مثل سانتافه ۲۰۰۸)، سنسور زاویه فرمان در پایین ستون فرمان نصب شده است، اما در مدل‌های جدیدتر (۲۰۱۴ به بعد)، معمولاً پشت غربیلک فرمان و مجتمع با کلاک اسپرینگ است.
• برخی اوقات خرابی سنسور سرعت چرخ (ABS Sensor) نیز می‌تواند سیستم را گیج کند و کدهای گمراه‌کننده ایجاد کند. همیشه همه‌ی کدهای خطا را با هم تحلیل کنید.

تأثیر سیستم تعلیق بر خطای C1234

یک نکته که اغلب نادیده گرفته می‌شود، وضعیت جلوبندی خودرو است. اگر خودروی مشتری ضربه خورده باشد، شاسی کج شده باشد یا غربیلک فرمان در حالت حرکت مستقیم خودرو، کج بایستد (میزان فرمان نباشد)، حتی اگر سنسور را صد بار کالیبره کنید، باز هم خطا برمی‌گردد.

ECU متوجه می‌شود که وقتی سنسور زاویه فرمان عدد صفر را نشان می‌دهد، خودرو در حال حرکت مستقیم نیست (از طریق سنسور شتاب جانبی یا Yaw Rate Sensor). این تضاد اطلاعات باعث ثبت مجدد خطا می‌شود.

بنابراین قبل از هر کار برقی، از سلامت جلوبندی و میزان بودن فرمان اطمینان حاصل کنید.

اهمیت آموزش در کاهش هزینه‌ها و خطاها

دنیای خودروهای امروزی، دنیای سنسورها و داده‌هاست. خودروهای چینی جدید که بازار ایران را پر کرده‌اند، سیستم‌های الکترونیکی بسیار پیچیده‌ای دارند. تعمیرکارانی که هنوز با روش‌های “آزمون و خطا” کار می‌کنند، به زودی جایگاه خود را در بازار از دست خواهند داد.

تشخیص دقیق خطاهایی مثل C1234 نیازمند دانش عمیق در زمینه برق، انژکتور و کار با دستگاه‌های دیاگ پیشرفته است. ما در آکادمی کارنو مهارت دقیقاً روی همین موضوع تمرکز داریم: تبدیل شما از یک مکانیک سنتی به یک تکنسین متخصص خودروهای مدرن.

نتیجه‌گیری

کد خطای C1234 اگرچه در نگاه اول ترسناک به نظر می‌رسد، اما با یک رویکرد سیستماتیک و اصولی کاملاً قابل حل است.

بیایید مرور کنیم:

1. ابتدا علائم را بررسی کنید.
2. با دیاگ پارامترهای سنسور زاویه فرمان را چک کنید.
3. قبل از تعویض قطعه، حتماً کالیبراسیون را انجام دهید.
4. سیم‌کشی و سلامت جلوبندی را نادیده نگیرید.

فراموش نکنید که یادگیری اصول آموزش برق خودرو سرمایه‌گذاری روی آینده شغلی شماست. اگر می‌خواهید در تعمیرات خودروهای هیوندای، کیا و چینی به یک مرجع تبدیل شوید، دوره‌های تخصصی کارنو مهارت مسیر میان‌بر شماست.

برای دیدن ویدیوهای آموزشی کوتاه، ترفندهای عیب‌یابی و اطلاع از دوره‌ها، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید. ما در اینستاگرام نکاتی را آموزش می‌دهیم که در هیچ کتابی پیدا نمی‌کنید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

سوالات متداول

1. آیا با وجود خطای C1234 می‌توان به رانندگی ادامه داد؟

بله، معمولاً ترمزهای معمولی کار می‌کنند، اما سیستم‌های ایمنی حیاتی مثل کنترل پایداری (ESP) و در برخی موارد ABS غیرفعال می‌شوند. رانندگی در شرایط بارانی یا پیچ‌های تند با این خطا خطرناک است و توصیه می‌شود سریعاً برای رفع آن اقدام کنید.

2. هزینه رفع خطای C1234 چقدر است؟

هزینه کاملاً بستگی به علت خطا دارد. اگر مشکل با یک کالیبراسیون نرم‌افزاری حل شود، هزینه آن جزئی است (هزینه دیاگ و اجرت). اما اگر نیاز به تعویض سنسور زاویه فرمان باشد، هزینه قطعه (به‌خصوص در خودروهای کره‌ای) می‌تواند قابل توجه باشد.

3. آیا خودم می‌توانم سنسور زاویه فرمان را کالیبره کنم؟

خیر، برای کالیبراسیون (Zero Point Calibration) نیاز به دستگاه دیاگ تخصصی است که قابلیت پشتیبانی از سیستم ESP خودروی شما را داشته باشد. این کار باید توسط متخصص انجام شود.

4. چرا بعد از میزان فرمان، چراغ ESP روشن شده است؟

این اتفاق بسیار شایع است. وقتی زاویه چرخ‌ها توسط جلوبندی‌ساز تغییر می‌کند، موقعیت فیزیکی چرخ با اطلاعاتی که سنسور فرمان به کامپیوتر می‌دهد، همخوانی ندارد. در این حالت حتماً باید سنسور زاویه فرمان مجدداً با دستگاه دیاگ کالیبره شود.

5. آیا قطع کردن سرباتری خطای C1234 را پاک می‌کند؟

معمولاً خیر. خطاهای مربوط به سیستم‌های ایمنی (Safety) در حافظه دائم ECU ذخیره می‌شوند و با برداشتن سرباتری پاک نمی‌شوند. حتی اگر چراغ خاموش شود، احتمالاً پس از کمی رانندگی دوباره روشن خواهد شد.
