راهنمای جامع عیب‌یابی و رفع مشکل کد خطای C1223

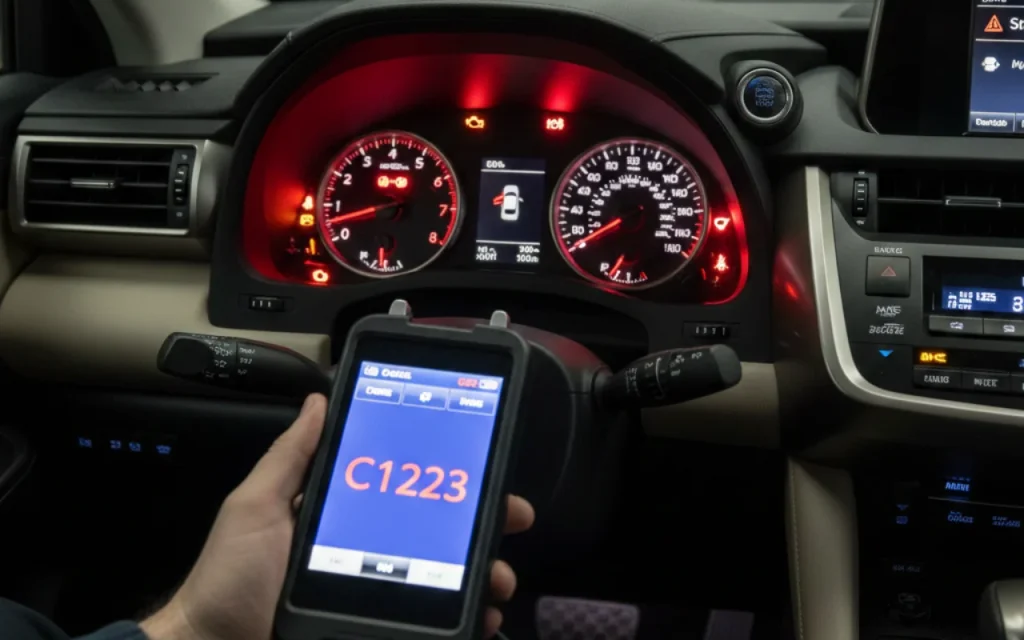

آیا تا‌به‌حال با خودرویی (مخصوصاً از خانواده تویوتا یا لکسوس) مواجه شده‌اید که چراغ‌های اخطار ABS، VSC و TRC OFF در پشت آمپر آن مانند یک درخت کریسمس روشن شده باشند؟ وقتی دستگاه دیاگ را متصل می‌کنید، با کد خطای C1223 روبه‌رو می‌شوید. این لحظه دقیقاً همان جایی است که تفاوت یک تعویض‌کار و یک تعمیرکار متخصص مشخص می‌شود.

بسیاری از تکنسین‌ها با دیدن این کد، بلافاصله به سراغ تعویض سنسورها می‌روند، اما کد C1223 کمی پیچیده‌تر و در عین حال ساده‌تر از آن چیزی است که فکر می‌کنید. در آکادمی کارنو مهارت، ما معتقدیم که درک منطقِ پشتِ خطا، کلید حل آن است. در این مقاله تخصصی، قرار است به عمق این خطا نفوذ کنیم، دلایل ایجاد آن را بررسی کنیم و روش‌های اصولی رفع آن را یاد بگیریم.

نکته کلیدی: کد C1223 به‌ندرت به تنهایی ظاهر می‌شود و اغلب نقش یک «پیام‌رسان» را بازی می‌کند که خبر از وجود مشکل در سیستم کنترل موتور یا سیستم پایداری می‌دهد.

کد خطای C1223 چیست؟

در دنیای مهندسی خودرو، به‌ویژه در خودروهای تویوتا (مانند کمری، پرادو، لندکروز) و لکسوس، کد خطای C1223 با عنوان “ABS Control System Malfunction” یا «اختلال در سیستم کنترل ABS» شناخته می‌شود.

برخلاف تصور رایج، این کد لزوماً به این معنی نیست که ماژول ABS سوخته است. این خطا اغلب نشان‌دهنده یک ناهماهنگی یا خطا در ارتباط بین ECU موتور و ECU کنترل لغزش است. به زبان ساده‌تر، سیستم کنترل پایداری خودرو (VSC) متوجه شده است که مشکلی در سیستم مدیریت موتور یا سیستم ترمز وجود دارد و برای حفظ ایمنی، سیستم‌های کمکی ترمز را غیرفعال کرده است.

چرا این کد اهمیت دارد؟

شاید مشتری شما بگوید: «ترمز که کار می‌کند، چرا باید هزینه کنم؟» به او توضیح دهید که روشن ماندن این خطا یعنی غیرفعال شدن سیستم‌های حیاتی مانند ABS (ترمز ضدقفل) و VSC (کنترل پایداری). در یک ترمزگیری شدید یا در جاده لغزنده، خودروی او هیچ‌گونه حمایتی نخواهد داشت و خطر تصادف به شدت افزایش می‌یابد. هزینه تعمیر این خطا بسیار کمتر از هزینه تصادف احتمالی است.

علائم ظاهری و فنی خطای C1223

تشخیص این خطا معمولاً با علائم بصری واضحی همراه است. به عنوان یک متخصص برق خودرو، باید به دنبال نشانه‌های زیر باشید:

1. روشن شدن چراغ ABS: اولین و رایج‌ترین نشانه است.
2. روشن شدن چراغ VSC یا VSC TRC: سیستم کنترل پایداری از مدار خارج می‌شود.
3. روشن شدن چراغ اخطار لغزش: نماد خودرویی که در حال لیز خوردن است.
4. سفت شدن پدال ترمز (در برخی موارد): اگر مشکل مربوط به بوستر یا پمپ باشد.
5. عدم عملکرد کروز کنترل: در بسیاری از موارد، ECU برای ایمنی، کروز کنترل هوشمند را غیرفعال می‌کند.

دلایل اصلی بروز کد خطای C1223

این خطا می‌تواند ریشه‌های متفاوتی داشته باشد. بیایید این دلایل را دسته‌بندی کنیم:

۱. مشکل در سنسورهای سرعت چرخ

اگر یکی از سنسورهای سرعت چرخ کثیف شده باشد، سیم‌کشی آن قطع شده باشد یا خود سنسور سرعت چرخ خراب باشد، اطلاعات غلط به یونیت ABS ارسال می‌شود و این کد ظاهر می‌گردد.

۲. سوئیچ پدال ترمز

یکی از دلایل بسیار شایع و ارزان‌قیمت است. اگر سوئیچ پدال ترمز خراب باشد یا تنظیم نباشد، ECU سیگنال ترمزگیری را دریافت نمی‌کند اما کاهش سرعت خودرو را حس می‌کند؛ این تضاد منجر به خطا می‌شود.

۳. پایین بودن ولتاژ باتری

سیستم‌های ABS و VSC به افت ولتاژ بسیار حساس هستند. یک باتری ضعیف یا دینام معیوب می‌تواند باعث ایجاد کدهای کاذب، از جمله C1223 شود.

۴. نیاز به کالیبراسیون نقطه صفر

این مورد بسیار تخصصی است. گاهی پس از تعویض قطعات جلوبندی، تنظیم فرمان یا جدا شدن باتری، سنسور زاویه فرمان و سنسور شتاب جانبی موقعیت صفر خود را گم می‌کنند. در این حالت، یونیت ABS گیج شده و خطا می‌دهد.

۵. خرابی یونیت کنترل لغزش

در موارد نادرتر، خودِ یونیت دچار مشکل سخت‌افزاری یا نفوذ رطوبت شده است.

مراحل گام‌به‌گام عیب‌یابی و رفع خطا

این بخش مخصوص شماست؛ شمایی که می‌خواهید کار را اصولی انجام دهید. ابزار خود را آماده کنید (دیاگ، مولتی‌متر و نقشه برقی).

گام اول: بررسی سایر کدهای خطا

همان‌طور که گفته شد، C1223 معمولاً تنها نیست. با دستگاه دیاگ، تمامی ماژول‌ها (موتور و ABS) را اسکن کنید.

• آیا کد خطای مربوط به سنسور اکسیژن یا کویل دارید؟ (گاهی خطای موتور باعث روشن شدن چراغ VSC می‌شود).
• آیا کد خطای مربوط به سنسور سرعت چرخ خاصی (مثلاً C0200) وجود دارد؟ اگر بله، ابتدا آن مشکل را حل کنید.

گام دوم: بررسی و تست سنسورهای سرعت

• پارامترخوانی: وارد منوی “Live Data” یا پارامترها در دستگاه دیاگ شوید.
• تست جاده: خودرو را برانید و سرعت هر ۴ چرخ را در دستگاه مقایسه کنید. همه باید عدد یکسانی را نشان دهند. اگر یکی صفر بود یا پرش داشت، همان چرخ مشکل دارد.

توصیه فنی: همیشه قبل از تعویض سنسور، چرخ‌دنده یا رینگِ مغناطیسیِ روی پلوس یا توپی چرخ را از نظر شکستگی و کثیفی بررسی کنید.

گام سوم: بررسی سوئیچ پدال ترمز

در پارامترهای دیاگ، وضعیت “Stop Light Switch” را چک کنید. با فشردن پدال باید ON و با رها کردن OFF شود. اگر پاسخ نمی‌دهد، سوئیچ را باز کرده، تمیز کنید یا تعویض نمایید.

گام چهارم: کالیبراسیون نقطه صفر

اگر هیچ کد خطای دیگری ندارید و فقط C1223 (و گاهی C1246) وجود دارد، به احتمال ۹۰٪ خودروی شما نیاز به کالیبراسیون دارد.

روش انجام (در اکثر تویوتاها):

1. خودرو را در سطحی کاملاً صاف پارک کنید.
2. فرمان را کاملاً صاف کنید.
3. دنده را در حالت P قرار دهید.
4. با استفاده از دستگاه دیاگ، وارد منوی “Special Functions” یا “Utility” در بخش ABS شوید.
5. گزینه “Test Mode” یا “Zero Point Calibration” را انتخاب کنید و دستورالعمل‌ها را دنبال نمایید.

هشدار: در حین کالیبراسیون، خودرو به هیچ وجه نباید تکان بخورد. حتی بستن درب خودرو می‌تواند کالیبراسیون را با شکست مواجه کند.

گام پنجم: بررسی اتصالات و سیم‌کشی

اگر مشکل حل نشد، باید به سراغ نقشه‌خوانی بروید. برای تسلط بر این بخش، پیشنهاد می‌کنیم حتماً در دوره‌های تخصصی کارنو مهارت شرکت کنید، اما به طور خلاصه:

• کانکتور یونیت ABS را بررسی کنید (سولفاته نشده باشد).
• مسیر سیم‌کشی از سنسورها تا یونیت را از نظر قطعی یا اتصال کوتاه چک کنید.

اهمیت آموزش اصولی برق خودرو

تشخیص کدهایی مانند C1223 مرز بین یک تعمیرکار معمولی و یک متخصص حرفه‌ای است. سیستم‌های مالتی‌پلکس و الکترونیک خودروهای امروزی (چه چینی، چه کره‌ای و چه داخلی) پیچیدگی‌هایی دارند که بدون آموزش آکادمیک و عملی، عیب‌یابی آن‌ها غیرممکن یا بسیار پرهزینه خواهد بود.

در آکادمی کارنو مهارت، ما در دوره‌های جامع آموزش برق خودرو تمامی این مباحث را از پایه تا پیشرفته، شامل نقشه‌خوانی، کار با دیاگ‌های تخصصی، تعمیرات ایسیو و سیستم‌های مالتی‌پلکس آموزش می‌دهیم. اگر می‌خواهید در بازار کار خودرو یک سر و گردن از رقبا بالاتر باشید، یادگیری اصولی، بهترین سرمایه‌گذاری شماست.

نکات طلایی برای جلوگیری از بازگشت خطا

برای اینکه مشتری شما با رضایت کامل از تعمیرگاه خارج شود و دوباره با همان مشکل برنگردد (که باعث کاهش اعتبار شما می‌شود)، این نکات را رعایت کنید:

• بررسی سطح روغن ترمز: پایین بودن سطح روغن می‌تواند باعث اختلال در فشار هیدرولیک و بروز خطا شود.
• سلامت باتری: همیشه سلامت باتری و دینام را چک کنید. نوسان ولتاژ دشمن سیستم‌های الکترونیکی است.
• تایرهای استاندارد: استفاده از تایرهایی با سایزهای متفاوت در محورهای مختلف، باعث چرخش با سرعت‌های متفاوت و گیج شدن یونیت ABS می‌شود.

نتیجه‌گیری

کد خطای C1223 در خودروهای تویوتا و لکسوس، هشداری است مبنی بر اینکه سیستم کنترل پایداری به دلیل وجود یک نقص (در موتور، ترمز یا سنسورها) غیرفعال شده است. رفع این مشکل نیازمند یک رویکرد سیستماتیک است: اسکن کامل خطاها، بررسی پارامترها، تست سنسورها و در نهایت کالیبراسیون نقطه صفر.

فراموش نکنید که دنیای خودروهای امروزی، دنیای داده‌ها و سنسورهاست. برای اینکه همیشه به‌روز باشید و بتوانید پیچیده‌ترین عیوب خودروهای کیا، هیوندای، چینی و داخلی را رفع کنید، آکادمی کارنو مهارت در کنار شماست.

برای دیدن ویدیوهای آموزشی کوتاه، ترفندهای عیب‌یابی و آشنایی با تجهیزات روز، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

سوالات متداول

۱. آیا با وجود کد خطای C1223 می‌توان رانندگی کرد؟

بله، سیستم ترمز معمولی خودرو کار می‌کند، اما سیستم‌های ایمنی کمکی مانند ABS (ضد قفل) و VSC (کنترل پایداری) غیرفعال هستند. توصیه می‌شود برای حفظ ایمنی، هرچه سریع‌تر نسبت به تعمیر اقدام کنید.

۲. هزینه رفع کد خطای C1223 چقدر است؟

هزینه بستگی به علت اصلی دارد. اگر مشکل با کالیبراسیون نقطه صفر یا تعویض سوئیچ پدال ترمز حل شود، هزینه کم است. اما اگر نیاز به تعویض سنسورهای سرعت یا تعمیر یونیت ABS باشد، هزینه بالاتر خواهد بود.

۳. آیا خودم می‌توانم خطای C1223 را پاک کنم؟

شما می‌توانید با جدا کردن کابل منفی باتری برای چند دقیقه، خطا را موقتاً پاک کنید؛ اما اگر مشکل سخت‌افزاری (مثل خرابی سنسور) وجود داشته باشد، چراغ‌ها دوباره روشن خواهند شد. برای رفع دائمی نیاز به دیاگ و تعمیر اصولی دارید.

۴. کالیبراسیون نقطه صفر (Zero Point Calibration) چیست؟

این یک فرآیند نرم‌افزاری است که در آن سنسورهای زاویه فرمان و شتاب جانبی را ریست می‌کنیم تا یونیت ABS بفهمد حالت صاف و بدون حرکت خودرو دقیقاً چه وضعیتی است. این کار اغلب برای رفع خطای C1223 در تویوتا ضروری است.

۵. آیا خطای C1223 مربوط به لنت ترمز است؟

به طور مستقیم خیر. تمام شدن لنت ترمز معمولاً باعث پایین آمدن سطح روغن ترمز و روشن شدن چراغ ترمز دستی می‌شود، اما مستقیماً کد C1223 را ایجاد نمی‌کند، مگر اینکه باعث اختلال در عملکرد کالیپرهای ترمز شود.
