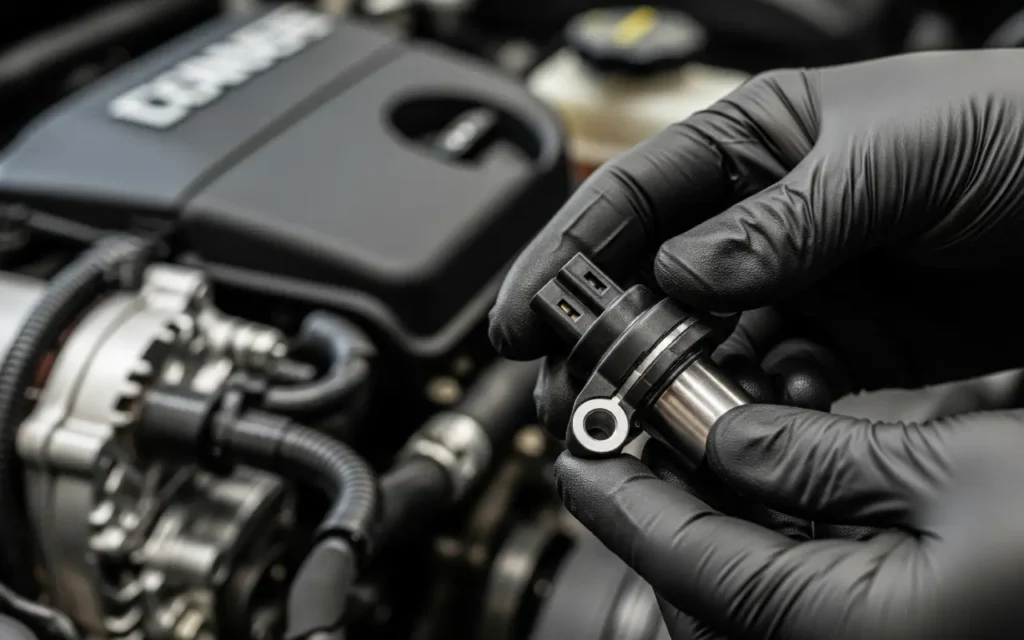

سنسور میل لنگ (CKP) چیست؟

تا به حال پیش آمده که خودروی شما ناگهان خاموش شود یا هرچقدر استارت می‌زنید، روشن نشود؟ شاید هم در حین رانندگی، موتور ریپ می‌زند و قدرت همیشگی را ندارد. این مشکلات کلافه‌کننده، اغلب به یک قطعه کوچک اما حیاتی به نام سنسور میل لنگ (Crankshaft Position Sensor)CPS یا CKP مربوط می‌شوند.

سنسور موقعیت میل لنگ، یکی از حیاتی‌ترین قطعات در سیستم مدیریت موتور است. این سنسور عضوی از یک خانواده بزرگ و هوشمند از حسگرهاست که اطلاعات دقیقی را به ECU ارسال می‌کنند. درک عملکرد آن، مقدمه‌ای عالی برای ورود به دنیای پیچیده و جذاب انواع سنسور خودرو و نقش هرکدام در عملکرد بهینه موتور است.

در این مقاله جامع قصد داریم به زبان ساده اما تخصصی، شما را با صفر تا صد این قطعه مهم آشنا کنیم. از وظیفه و نحوه عملکرد آن گرفته تا شناسایی دقیق علائم خرابی سنسور میل لنگ، روش‌های تست و نکات کلیدی تعویض آن. پس اگر یک تعمیرکار حرفه‌ای هستید یا به مباحث فنی خودرو علاقه دارید، این راهنما برای شما نوشته شده است.

سنسور موقعیت میل لنگ چیست و چه وظیفه‌ای دارد؟

سنسور موقعیت میل لنگ، یک قطعه الکترونیکی است که وظیفه اصلی آن، تشخیص دقیق موقعیت و سرعت چرخش میل لنگ است. میل لنگ، محوری است که حرکت خطی پیستون‌ها را به حرکت دورانی تبدیل می‌کند. ECU برای دو عملیات حیاتی زیر به اطلاعات این سنسور نیاز فوری دارد:

1. زمان‌بندی دقیق جرقه: ایسیو باید بداند که هر پیستون دقیقاً در چه موقعیتی قرار دارد تا در بهترین زمان ممکن، دستور جرقه زدن را به شمع‌ها ارسال کند. یک جرقه نابهنگام می‌تواند باعث احتراق ناقص، کاهش قدرت و افزایش مصرف سوخت شود.
2. تنظیم پاشش سوخت: ایسیو با استفاده از اطلاعات سنسور موقعیت میل لنگ، زمان دقیق پاشش سوخت توسط انژکتورها را تنظیم می‌کند تا سوخت بهینه و متناسب با نیاز موتور تزریق شود.

به‌طور خلاصه، سنسور دور موتور (نام دیگر سنسور میل لنگ) به ایسیو می‌گوید: «موتور با چه سرعتی می‌چرخد و پیستون شماره یک الان کجاست؟» بدون این اطلاعات، ایسیو کور می‌شود و نمی‌تواند موتور را به درستی مدیریت کند. به همین دلیل است که خرابی کامل این سنسور، معمولاً منجر به روشن نشدن خودرو می‌شود.

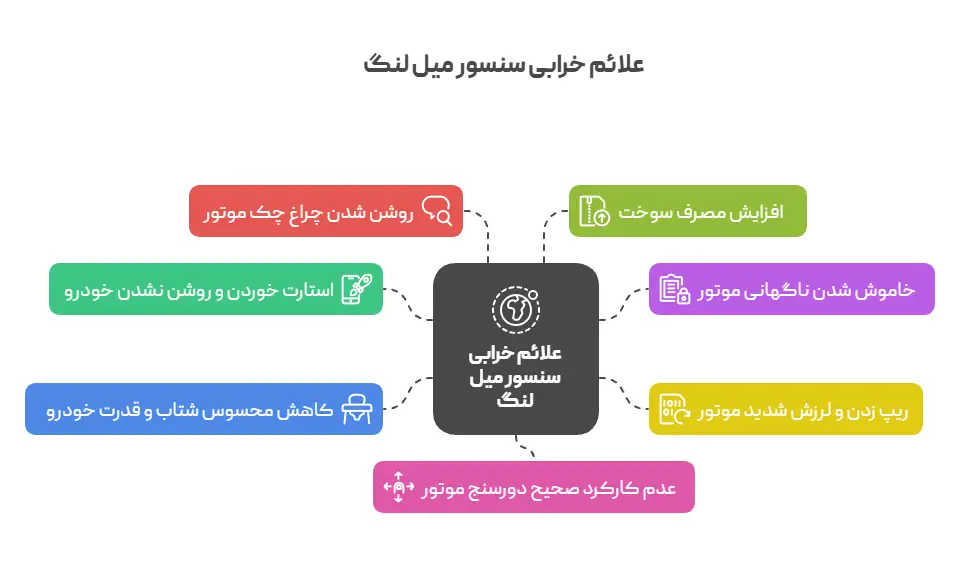

مهم‌ترین علائم خرابی سنسور میل لنگ

خرابی سنسور CKP همیشه ناگهانی اتفاق نمی‌افتد و معمولاً با علائم و نشانه‌هایی همراه است. شناخت این علائم به شما کمک می‌کند تا قبل از اینکه در جاده بمانید، مشکل را تشخیص دهید.

• ۱. استارت خوردن و روشن نشدن خودرو: این شایع‌ترین و قطعی‌ترین نشانه خرابی کامل سنسور موقعیت میل لنگ است. وقتی ایسیو هیچ سیگنالی از موقعیت میل لنگ دریافت نکند، نه جرقه‌ای ارسال می‌کند و نه سوختی پاشش می‌شود؛ در نتیجه موتور روشن نخواهد شد.
• ۲. خاموش شدن ناگهانی موتور در حین رانندگی: اگر سنسور دچار قطعی لحظه‌ای شود، ممکن است خودرو در حالت‌های مختلف (چه در دور آرام و چه در سرعت بالا) ناگهان خاموش شود.
• ۳. ریپ زدن و لرزش شدید موتور: سیگنال‌های ضعیف یا اشتباه از طرف سنسور باعث می‌شود زمان‌بندی جرقه و پاشش به هم بریزد. این ناهماهنگی خود را به صورت ریپ زدن، تکان‌های شدید و عملکرد نامنظم موتور نشان می‌دهد.
• ۴. کاهش محسوس شتاب و قدرت خودرو: وقتی موتور احتراق بهینه نداشته باشد، نمی‌تواند حداکثر توان خود را تولید کند. در نتیجه احساس می‌کنید خودرو تنبل شده و شتاب‌گیری آن مثل قبل نیست.
• ۵. روشن شدن چراغ چک موتور: در بسیاری از موارد، ایسیو پس از تشخیص سیگنال غیرعادی یا عدم دریافت سیگنال از سنسور میل لنگ، با ثبت یک کد خطا، چراغ چک را روشن می‌کند.
• ۶. افزایش مصرف سوخت: عملکرد ناهماهنگ موتور و احتراق ناقص، به معنی هدر رفتن سوخت است که نتیجه آن، افزایش مصرف سوخت خواهد بود.
• ۷. عدم کارکرد صحیح دورسنج موتور: در برخی خودروها، اطلاعات دور موتور مستقیماً از سنسور میل لنگ گرفته می‌شود. اگر عقربه دورسنج شما حرکت نامنظم دارد یا کلاً کار نمی‌کند، می‌تواند یکی از نشانه‌ها باشد.

نکته مهم: برخی از این علائم، به‌خصوص ریپ زدن و کاهش قدرت، می‌توانند با مشکلات دیگری مانند خرابی شمع، وایر یا کوئل مشترک باشند. بنابراین، تشخیص قطعی نیازمند بررسی و تست سنسور موقعیت میل لنگ است.

چرا سنسور موقعیت میل لنگ خراب می‌شود؟

این قطعه الکترونیکی معمولاً به دلایل زیر عمر مفید خود را از دست می‌دهد:

• گرمای بیش از حد موتور: محل قرارگیری این سنسور نزدیک به بلوک موتور است و حرارت بالا به‌مرور زمان به اجزای الکترونیکی آن آسیب می‌زند.
• نشت روغن: نشت روغن از واشرها و کاسه نمدها می‌تواند روی سنسور یا کانکتور آن بریزد و باعث اختلال در عملکرد یا اتصالی شود.
• مشکلات سیم‌کشی: پوسیدگی، پارگی یا قطعی در سیم‌کشی متصل به سنسور، ارتباط آن با ایسیو را مختل می‌کند.
• آلودگی و کثیفی: نوک سنسور که خاصیت مغناطیسی دارد، ممکن است با براده‌های فلزی یا آلودگی‌های دیگر پوشانده شود و نتواند سیگنال درستی تولید کند.
• پایان عمر مفید قطعه: مانند هر قطعه الکترونیکی دیگری، سنسور CKP نیز عمر مفیدی دارد و پس از مدتی کارکرد، کارایی خود را از دست می‌دهد.

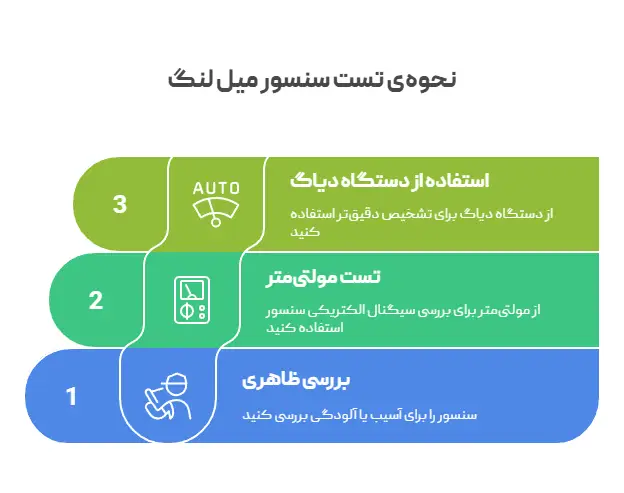

چگونه سنسور میل لنگ را تست کنیم؟

اگر به خرابی این قطعه شک دارید، قبل از تعویض، بهتر است آن را تست کنید. در ادامه سه روش اصلی برای این کار را توضیح می‌دهیم.

۱. بررسی ظاهری و تمیز کردن سنسور

ساده‌ترین و اولین قدم، باز کردن سنسور و بررسی چشمی آن است. به دنبال ترک‌خوردگی، شکستگی، سوختگی یا آثار نشت روغن باشید. نوک سنسور را با یک پارچه تمیز و کمی اسپری تمیزکننده (مانند اسپری کنتاکت‌شور خشک) به آرامی تمیز کنید تا هرگونه براده فلزی یا آلودگی پاک شود. گاهی اوقات، همین کار ساده مشکل را برطرف می‌کند!

۲. تست با مولتی‌متر

این روش نیاز به دانش فنی و یک مولتی‌متر دارد. سنسورهای میل لنگ معمولاً از نوع القایی (Inductive) هستند و دارای دو یا سه پایه می‌باشند.

• تست مقاومت: مولتی‌متر را روی حالت اهم (Ω) قرار دهید. سوکت سنسور را جدا کرده و پراپ‌های مولتی‌متر را به پایه‌های سیگنال سنسور وصل کنید. مقاومت آن باید در محدوده مشخصی باشد (این عدد برای هر خودرو متفاوت است و باید به دفترچه راهنمای تعمیراتی آن مراجعه کرد؛ اما معمولاً بین ۵۰۰ تا ۱۵۰۰ اهم است). مقاومت بی‌نهایت یا صفر، نشانه خرابی سنسور است.
• تست ولتاژ AC: مولتی‌متر را روی حالت ولتاژ متناوب (AC Volts) قرار دهید. پراپ‌ها را به همان پایه‌ها متصل کرده و از یک نفر بخواهید استارت بزند. با چرخش میل لنگ، سنسور باید یک ولتاژ AC کوچک (معمولاً بین ۰.۵ تا ۲ ولت) تولید کند. عدم تولید ولتاژ، نشانه قطعی خرابی است.

۳. استفاده از دستگاه دیاگ

بهترین و دقیق‌ترین روش، اتصال خودرو به دستگاه دیاگ است. دیاگ به شما اجازه می‌دهد:

• کدهای خطا را بخوانید: خطاهایی مانند P0335 (Crankshaft Position Sensor “A” Circuit Malfunction) به طور مستقیم به خرابی این سنسور اشاره دارند.
• پارامترها را زنده ببینید: یک تعمیرکار حرفه‌ای می‌تواند از طریق دیاگ، پارامتر دور موتور (RPM) را در هنگام استارت زدن مشاهده کند. اگر با وجود استارت خوردن، عدد RPM همچنان صفر باقی بماند، یعنی ایسیو هیچ سیگنالی از سنسور میل لنگ دریافت نمی‌کند.

توصیه: اگر دانش فنی کافی ندارید، استفاده از دستگاه دیاگ بهترین راهکار است. تشخیص اشتباه می‌تواند منجر به صرف هزینه‌های اضافی برای تعویض قطعات سالم شود.

محل قرارگیری سنسور موقعیت میل لنگ در خودروهای مختلف کجاست؟

مکان این سنسور بسته به مدل خودرو متفاوت است، اما معمولاً در یکی از دو نقطه زیر قرار دارد:

1. پشت پولی میل لنگ: در قسمت جلویی موتور، نزدیک به تسمه‌ها، سنسور روی بلوک سیلندر نصب شده و دندانه‌های پولی میل لنگ را می‌خواند.
2. روی پوسته گیربکس یا بلوک سیلندر: در این حالت، سنسور دندانه‌های فلایویل (Flywheel) را که بین موتور و گیربکس قرار دارد، شمارش می‌کند. این محل در خودروهایی مانند پژو ۴۰۵، پارس و سمند با موتور XU7 رایج است.

در خودروهای خانواده پراید، تیبا و ساینا معمولاً در قسمت پشتی موتور و روی پوسته کلاچ نصب می‌شود. برای پیدا کردن محل دقیق، بهترین راه مراجعه به دفترچه راهنمای خودرو یا جستجوی تصویری مدل خودروی خودتان است.

نتیجه‌گیری: از تشخیص درست تا عملکرد بی‌نقص

سنسور میل لنگ شاید قطعه کوچکی باشد، اما نقش آن در سلامت و عملکرد موتور غیرقابل انکار است. شناخت علائم خرابی سنسور موقعیت میل لنگ، از روشن نشدن خودرو گرفته تا ریپ زدن‌های مداوم، اولین قدم برای یک تشخیص درست و جلوگیری از هزینه‌های اضافی است. همان‌طور که دیدیم، روش‌های مختلفی برای تست این قطعه وجود دارد، اما استفاده از دستگاه دیاگ توسط یک فرد متخصص، همواره مطمئن‌ترین راهکار است.

آکادمی کارنو مهارت همواره تلاش می‌کند تا با ارائه محتوای آموزشی دقیق و کاربردی، دانش فنی شما عزیزان را افزایش دهد. به یاد داشته باشید که تشخیص و تعمیر اصولی، نه‌تنها عمر خودروی شما را افزایش می‌دهد، بلکه پایه‌ای برای تبدیل شدن به یک تعمیرکار حرفه‌ای و قابل اعتماد است.

در دوره‌های تخصصی آموزش برق و انژکتور خودرو در آکادمی کارنو مهارت نه‌تنها با سنسور میل لنگ، بلکه با تمام سنسورها، عملگرها و نحوه کار با دیاگ به‌صورت عملی و روی خودروهای داخلی، چینی، کیا و هیوندای آشنا می‌شوید. همین امروز برای آینده شغلی خود سرمایه‌گذاری کنید!

سوالات متداول

۱. آیا خرابی سنسور موقعیت میل لنگ می‌تواند به موتور آسیب جدی بزند؟ به‌طور مستقیم خیر، اما عملکرد ناصحیح آن و احتراق‌های ناقص مکرر در طولانی‌مدت می‌تواند به قطعاتی مانند کاتالیزور آسیب برساند و فشار مضاعفی بر سایر اجزای موتور وارد کند.

۲. تفاوت سنسور میل لنگ (CKP) با سنسور میل سوپاپ (CMP) چیست؟ هر دو سنسور موقعیت را گزارش می‌دهند، اما سنسور میل لنگ موقعیت پیستون‌ها و سرعت کلی موتور را مشخص می‌کند، درحالی‌که سنسور میل سوپاپ موقعیت سوپاپ‌ها را به ایسیو گزارش می‌دهد. ایسیو از اطلاعات هر دو برای تنظیم دقیق‌تر پاشش سوخت و جرقه استفاده می‌کند.

۳. آیا می‌توانم با سنسور موقعیت میل لنگ خراب رانندگی کنم؟ اگر خودرو روشن می‌شود اما علائمی مانند ریپ زدن دارد، رانندگی با آن توصیه نمی‌شود. احتمال خاموش شدن ناگهانی خودرو در شرایط خطرناک (مانند سبقت گرفتن یا در ترافیک سنگین) وجود دارد. بهتر است در اولین فرصت خودرو را به تعمیرگاه برسانید.

۴. هزینه تعویض سنسور موقعیت میل لنگ چقدر است؟ هزینه شامل قیمت خود قطعه و اجرت تعویض آن است. قیمت سنسور میل لنگ بسته به نوع خودرو (داخلی یا خارجی) و برند قطعه، بسیار متفاوت است. اجرت تعویض نیز به محل قرارگیری سنسور و میزان دشواری دسترسی به آن بستگی دارد.
