راهنمای جامع عیب‌یابی شیر برقی کنیستر؛ از علائم خرابی تا تست فنی

سیستم کنترل بخارات بنزین (EVAP) یکی از حیاتی‌ترین و در عین حال مظلوم‌ترین سیستم‌ها در خودروهای انژکتوری است که اغلب تعمیرکاران از نقش کلیدی آن در سلامت موتور غافل می‌شوند. در قلب این سیستم، قطعه‌ای به نام شیر برقی کنیستر قرار دارد که وظیفه‌ی مدیریت ورود بخارات بنزین از مخزن زغالی (کنیستر) به منیفولد گاز را بر عهده دارد.

اگر شما یک متخصص سیستم‌های انژکتور هستید، حتماً می‌دانید که کوچک‌ترین نقص در عملکرد این قطعه می‌تواند کل استراتژی سوخت‌رسانی ECU را به هم بریزد. در این مقاله‌ی تخصصی، قصد داریم با نگاهی مهندسی و کارگاهی، صفر تا صد عیب‌یابی این قطعه را در خودروهای داخلی و خارجی بررسی کنیم.

وظیفه شیر برقی کنیستر در انژکتور و منطق عملکردی آن

بسیاری تصور می‌کنند وظیفه‌ی کنیستر صرفاً کاهش آلایندگی است؛ اما از دیدگاه یک متخصص برق خودرو، این قطعه بخشی از سیکل تامین سوخت است. بنزین ماده‌ای بسیار فرار است و در باک خودرو بخارات زیادی تولید می‌کند. برای جلوگیری از هدررفت این بخارات و ممانعت از انتشار بوی نامطبوع، این گازها در مخزن کنیستر جذب می‌شوند.

وظیفه شیر برقی کنیستر در انژکتور این است که در زمان‌های مشخص (معمولاً در دورهای بالای موتور و زمانی که موتور گرم است)، با دستور ECU باز شده و اجازه دهد خلاء منیفولد، بخارات ذخیره‌شده را به داخل محفظه‌ی احتراق بکشد. این کار نه تنها مصرف سوخت را کاهش می‌دهد، بلکه از ایجاد فشار مثبت کاذب در باک نیز جلوگیری می‌کند.

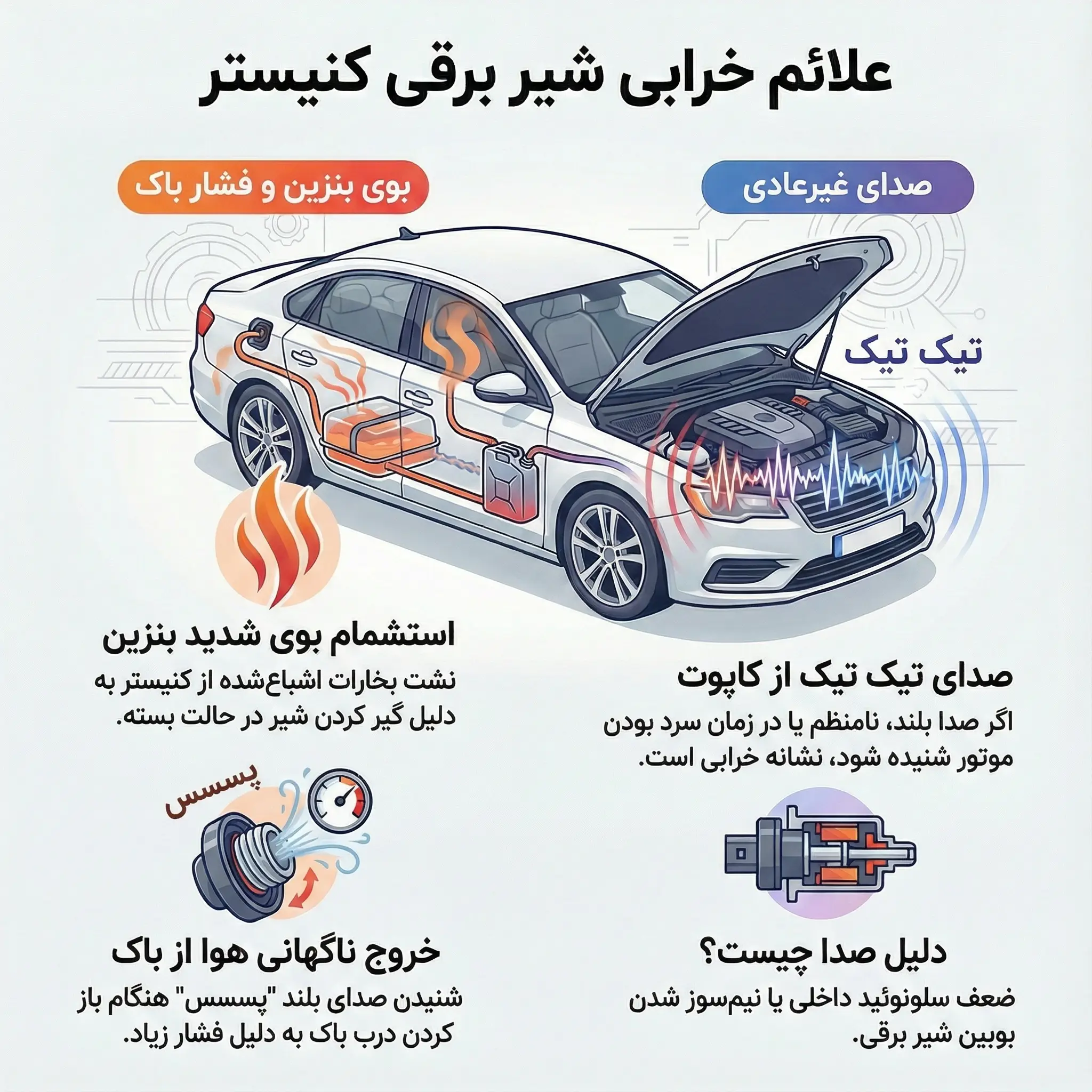

علائم خرابی شیر برقی کنیستر؛ چرا بوی بنزین به داخل اتاق می‌آید؟

یکی از رایج‌ترین شکایات مشتریان در تعمیرگاه، استشمام بوی تند بنزین در داخل کابین یا اطراف خودرو است. اما آیا همیشه مقصر پمپ بنزین است؟ خیر.

۱. بوی بنزین و فشار داخل باک

وقتی شیر برقی در حالت «بسته» گیر کند، بخارات بنزین راهی برای تخلیه ندارند. این بخارات پس از اشباع کردن زغال‌های کنیستر، از منافذ تخلیه به بیرون نشت کرده و بوی بنزین شدیدی ایجاد می‌کنند. همچنین در این حالت، هنگام باز کردن درب باک، خروج ناگهانی هوا با فشار زیاد (صدای “پسسس”) کاملاً محسوس است.

۲. صدای تیک تیک شیر برقی کنیستر

بسیاری از رانندگان از شنیدن یک صدای ضربه‌ای مداوم از داخل کاپوت شکایت دارند. صدای تیک تیک شیر برقی کنیستر در حالت عادی نشان‌دهنده‌ی کارکرد آن است؛ اما اگر این صدا بیش از حد بلند، نامنظم یا در زمان سرد بودن موتور به گوش برسد، نشانه‌ی ضعف سلونوئید داخلی یا نیم‌سوز شدن بوبین آن است.

تأثیر خرابی کنیستر بر ریپ زدن موتور و نوسان دور آرام

این بخش جایی است که تفاوت میان یک تعویض‌کار و یک متخصص انژکتورکار مشخص می‌شود.

وقتی شیر برقی باز می‌ماند، هوای اضافی به همراه بخارات غلیظ بنزین بدون کنترل وارد منیفولد می‌شود. ECU که انتظار این حجم از سوخت را ندارد، نمی‌تواند نسبت استوکیومتری را تنظیم کند و در نتیجه موتور با نوسان دور آرام (Hunting) مواجه می‌شود.

نشانه‌های خرابی در خودروهای داخلی (تمرکز بر پراید و خانواده پژو)

در خودروهایی مانند پراید و پژو ۴۰۵ که سیستم‌های قدیمی‌تری دارند، علائم خرابی شیر برقی کنیستر پراید معمولاً با بد روشن شدن خودرو در هنگام صبح یا بعد از بنزین زدن همراه است. اگر بلافاصله بعد از سوخت‌گیری، موتور با استارت طولانی روشن می‌شود، شک نکنید که بخارات بنزین از شیر برقی معیوب عبور کرده و منیفولد را غرق در سوخت کرده‌اند.

آموزش تست شیر برقی کنیستر (ویژه انژکتورکاران)

برای عیب‌یابی دقیق، نباید صرفاً به حدس و گمان اکتفا کرد. در آکادمی کارنو مهارت، ما به کارآموزان خود می‌آموزیم که با ابزارهای دقیق تست‌های زیر را انجام دهند:

۱. تست سلامت با دستگاه دیاگ

اولین قدم، بررسی کدهای خطا و پارامترهاست. در زمان کارکرد موتور، باید پارامتر شیر کنیستر در دیاگ را چک کنید. این پارامتر معمولاً به صورت درصد (Duty Cycle) نمایش داده می‌شود.

• اگر در دور آرام عدد پارامتر روی ۰٪ است اما باز هم بوی بنزین می‌آید، احتمال نشتی مکانیکی شیر وجود دارد.
• در منوی تست عملگرها (Actuator Test)، شیر برقی را فعال کنید. باید صدای “تیک تیک” منظمی از قطعه شنیده شود.

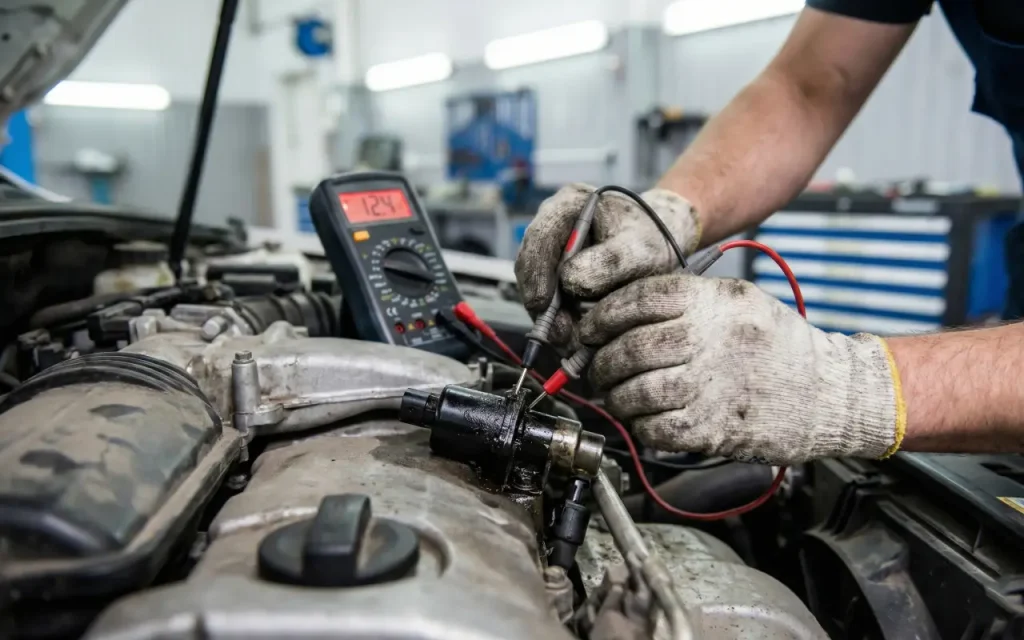

۲. تست شیر برقی کنیستر با مولتی متر

برای اطمینان از سلامت سیم‌پیچ داخلی (بوین)، مولتی‌متر را روی مد اهم قرار دهید.

• مقاومت استاندارد در اکثر خودروهای داخلی بین ۲۰ تا ۳۰ اهم است.
• اگر مقاومت بی‌نهایت باشد، مدار باز (سوخته) است.
• اگر مقاومت بسیار پایین باشد، اتصال کوتاه رخ داده که می‌تواند به درایور ECU آسیب بزند.

۳. تست با پمپ خلأ (وکیوم)

شیر برقی را از خودرو جدا کنید. در حالت عادی (بدون برق)، این شیر باید کاملاً بسته باشد. با استفاده از یک پمپ وکیوم دستی، خلاء ایجاد کنید. اگر عقربه افت کند، یعنی شیر نشتی دارد و باید تعویض شود.

تحلیل کدهای خطا در سیستم EVAP

هنگامی که چراغ چک روشن می‌شود، معمولاً با دو کد خطای رایج روبرو هستیم:

1. کد خطای P0441: این خطا نشان‌دهنده‌ی جریان نادرست در سیستم تخلیه است. یعنی ECU فرمان باز شدن صادر کرده اما سنسورها تغییری در فشار یا غلظت سوخت حس نکرده‌اند.
2. کد خطای P0444: این کد مستقیماً به بخش برقی اشاره دارد: مدار کنترل شیر برقی کنیستر باز است. این یعنی سیم‌کشی قطع شده یا بوبین شیر سوخته است.

تحلیل مدار برقی و نقش ECU در کنترل شیر کنیستر

در خودروهای مدرن و تعمیرات خودروهای چینی یا کره‌ای، ECU از طریق ماژول PWM شیر برقی را کنترل می‌کند. این یعنی شیر دائماً باز و بسته می‌شود تا دبی بخارات بنزین دقیقاً کنترل شود.

یکی از نکات کلیدی در آموزش تعمیرات کیا و هیوندای، بررسی سلامت منفی ارسالی از سمت ECU است. در بسیاری از موارد، نفوذ رطوبت به سوکت یا خرابی داخلی ECU باعث می‌شود که شیر برقی دائم در حالت فعال بماند که منجر به تخریب باک (جمع شدن باک در اثر مکش شدید) می‌گردد.

دوره برق و انژکتور و آپشنال خودروهای کره ای

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

جدول مقایسه‌ای وضعیت‌های شیر برقی کنیستر

فواید تعویض به موقع کنیستر و شیر برقی در کاهش مصرف سوخت

شاید مشتری بپرسد: «اصلاً چرا باید این قطعه را عوض کنم؟». پاسخ شما به عنوان یک متخصص باید مبتنی بر اقتصاد باشد. خرابی این سیستم می‌تواند تا ۱۰٪ مصرف سوخت را افزایش دهد. بخارات بنزین که باید در موتور بسوزند، هدر می‌روند و از سوی دیگر، به دلیل غنی شدن مخلوط، سنسور اکسیژن فرمان پاشش بیشتر می‌دهد.

تعویض به‌موقع نه تنها محیط زیست را حفظ می‌کند، بلکه عمر کاتالیزور خودرو را نیز به دلیل جلوگیری از احتراق ناقص، به شدت افزایش می‌دهد.

اگر می‌خواهید از یک تعمیرکار سنتی به یک مهندس عیب‌یاب حرفه‌ای تبدیل شوید، نیاز به آموزش‌های تخصصی و کارگاهی دارید. در مجموعه‌ی کارنو مهارت، تمامی مباحث از جمله عیب‌یابی پیشرفته سیستم‌های EVAP، کار با اسیلوسکوپ در تحلیل سیگنال‌های PWM و نقشه‌خوانی سیستم‌های انژکتور به صورت کاملاً عملی تدوین شده است.

بسیاری از متخصصان با گذراندن دوره آموزش برق خودرو در کارنو مهارت، توانسته‌اند پیچیده‌ترین عیوب خودروهای لوکس و داخلی را در کمترین زمان ممکن شناسایی کنند.

نتیجه‌گیری

در این مقاله آموختیم که وظیفه شیر برقی کنیستر در انژکتور بسیار فراتر از یک قطعه‌ی تزئینی محیط زیستی است. دیدیم که چگونه یک قطعه‌ی کوچک می‌تواند باعث ریپ زدن، بوی بنزین و افزایش مصرف سوخت شود. یادتان باشد در عیب‌یابی، همیشه ابتدا پارامترها را در دیاگ چک کنید و سپس به سراغ تست‌های فیزیکی بروید.

اگر به دنبال تسلط کامل بر این مباحث هستید و می‌خواهید در عیب‌یابی خودروهای جدید چینی و کره‌ای حرف اول را در شهر خود بزنید، پیشنهاد می‌کنیم در دوره سوخت رسانی انژکتور آکادمی کارنو مهارت شرکت کنید.

همچنین برای مشاهده ویدیوهای کوتاه آموزشی و ترفندهای روزانه عیب‌یابی، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید تا از جدیدترین متدهای دنیای خودرو عقب نمانید. فراموش نکنید که در دنیای امروز، دانش فنی تنها سرمایه‌ای است که مستهلک نمی‌شود.

دوره آنلاین سوخت رسانی خودروهای داخلی

15.000.000 تومان قیمت اصلی 15.000.000 تومان بود.7.490.000 تومانقیمت فعلی 7.490.000 تومان است.

50% تخفیف

با شرکت در این دوره، از سطح مقدماتی تا پیشرفته، مهارت‌های لازم برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای داخلی را کسب کنید. این آموزش جامع، با بهره‌گیری از تجربیات عملی و تدریس مهندس سپهر علیمحمدی، شما را برای ورود به بازار کار آماده می‌کند.

سوالات متداول

۱. آیا می‌توان شیر برقی کنیستر را تعمیر کرد؟

خیر؛ این قطعه به صورت پرسی ساخته شده و هرگونه باز کردن یا شستشو با اسپری انژکتورشور می‌تواند به دیافراگم داخلی آسیب بزند. بهترین راهکار، تعویض با برند معتبر است.

۲. علت صدای تیک تیک مداوم شیر برقی چیست؟

اگر صدا بسیار بلند است، نشانه‌ی خشک شدن دیافراگم یا ضعیف شدن فنر داخلی است. البته در برخی خودروها مثل خانواده پژو، کمی صدا طبیعی است اما نباید داخل اتاق شنیده شود.

۳. آیا خرابی کنیستر باعث خاموش شدن خودرو در سربالایی می‌شود؟

بله، اگر شیر برقی باز بماند و همزمان فشار بخارات بنزین در باک بالا باشد، غنی شدن بیش از حد سوخت می‌تواند باعث خفه کردن موتور و خاموش شدن آن زیر بار شود.
