بررسی جامع علائم خرابی سنسور مپ

خودروی شما ریپ می‌زند، مصرف سوختش به‌طرز عجیبی بالا رفته و گاهی دود سیاه از اگزوز خارج می‌شود؟ قبل از اینکه به سراغ قطعات گران‌قیمت بروید، بهتر است یکی از کوچک‌ترین اما حیاتی‌ترین سنسورهای موتور را بررسی کنید:

سنسور مپ (MAP Sensor). این قطعه کوچک، اطلاعات کلیدی را برای ایسیو ارسال می‌کند و خرابی آن می‌تواند کل عملکرد موتور را مختل کند. بسیاری از تعمیرکاران با مشاهده خطای فشار بالای سنسور منیفولد در دستگاه دیاگ، مستقیماً به سراغ تعویض این قطعه می‌روند؛ اما همیشه مشکل از خود سنسور نیست.

در این مقاله، قصد داریم به صورت تخصصی و قدم‌به‌قدم، شما را با تمام علائم خرابی سنسور مپ و دلایل اصلی آن، به‌ویژه علت بالا نشان دادن فشار، آشنا کنیم. اگر می‌خواهید بدانید که اگر سنسور مپ خراب شود چه می‌شود و چگونه می‌توان آن را به‌درستی عیب‌یابی کرد، تا انتهای این مطلب با ما همراه باشید.

سنسور مپ (MAP) چیست و چه وظیفه‌ای دارد؟

سنسور مپ، وظیفه اندازه‌گیری فشار (یا بهتر است بگوییم، خلأ) داخل منیفولد ورودی هوا را بر عهده دارد. این سنسور اطلاعات لحظه‌ای از میزان بار واردشده بر موتور را به ایسیو گزارش می‌دهد.

بنابراین، هرگونه اختلال در عملکرد این سنسور، مستقیماً روی مصرف سوخت، شتاب و آلایندگی خودرو تأثیر می‌گذارد.

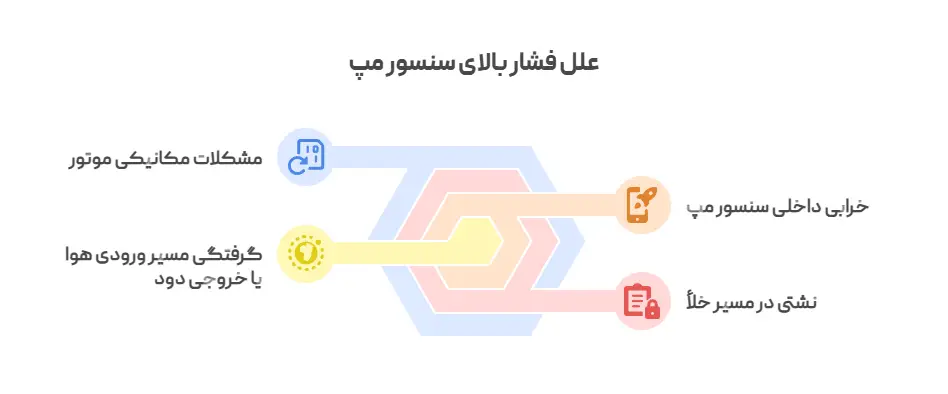

چرا فشار سنسور مپ بالا می‌رود؟

یکی از رایج‌ترین خطاهایی که در دستگاه دیاگ مشاهده می‌شود، «فشار بالای منیفولد» است. این خطا به این معناست که ECU در شرایطی که انتظار خلأ بالا (فشار پایین) را دارد، یک سیگنال فشار بالا از سنسور مپ دریافت می‌کند. این مشکل می‌تواند ناشی از دلایل مختلفی باشد که در ادامه به بررسی آن‌ها می‌پردازیم.

۱. خرابی داخلی خود سنسور مپ

اولین و ساده‌ترین علت از علل فشار بالای منیفولد، خرابی خود قطعه است. سنسور مپ یک قطعه الکترونیکی حساس است که ممکن است به مرور زمان به دلایلی مانند نوسانات برق، حرارت زیاد یا پایان عمر مفید، از کار بیفتد و سیگنال اشتباه (معمولاً ولتاژ بالا) به ایسیو ارسال کند.

۲. نشتی در مسیر خلأ

این مورد یکی از شایع‌ترین دلایلی است که اغلب نادیده گرفته می‌شود. هرگونه نشتی هوا در مسیر منیفولد ورودی، پس از دریچه گاز، باعث می‌شود خلأ واقعی موتور از بین برود. در این حالت، سنسور مپ فشار هوای بالاتری را حس کرده و به ECU گزارش می‌دهد. این نشتی می‌تواند از نقاط زیر باشد:

• شلنگ‌های متصل به منیفولد (مانند شلنگ بوستر ترمز)
• واشر منیفولد هوا
• واشر دریچه گاز
• اورینگ‌های انژکتورها

نکته مهم: قبل از تعویض سنسور مپ، همیشه تمام مسیرهای خلأ را به دقت بررسی کنید. گاهی یک شلنگ کوچک و ارزان‌قیمت، عامل اصلی مشکل است.

۳. مشکلات مکانیکی موتور

اگر تایم موتور به هم ریخته باشد (مثلاً تسمه تایم یک یا چند دندانه رد کرده باشد)، زمان‌بندی باز و بسته شدن سوپاپ‌ها مختل می‌شود. این اتفاق باعث کاهش شدید خلأ تولیدی توسط موتور شده و سنسور مپ به درستی فشار بالایی را گزارش می‌دهد. در این حالت، مشکل از سنسور نیست، بلکه گزارش آن کاملاً صحیح است.

۴. گرفتگی مسیر ورودی هوا یا خروجی دود

• فیلتر هوای کثیف: اگر فیلتر هوا بیش از حد کثیف و مسدود باشد، موتور برای مکش هوا تقلا می‌کند و این امر می‌تواند بر فشار منیفولد تأثیر بگذارد.
• گرفتگی کاتالیزور: یک کاتالیزور گرفته یا مسدود، مانع خروج راحت دود از اگزوز می‌شود. این فشار برگشتی به محفظه احتراق، باعث کاهش خلأ موتور در دور آرام شده و سنسور مپ فشار بالایی را نشان می‌دهد.

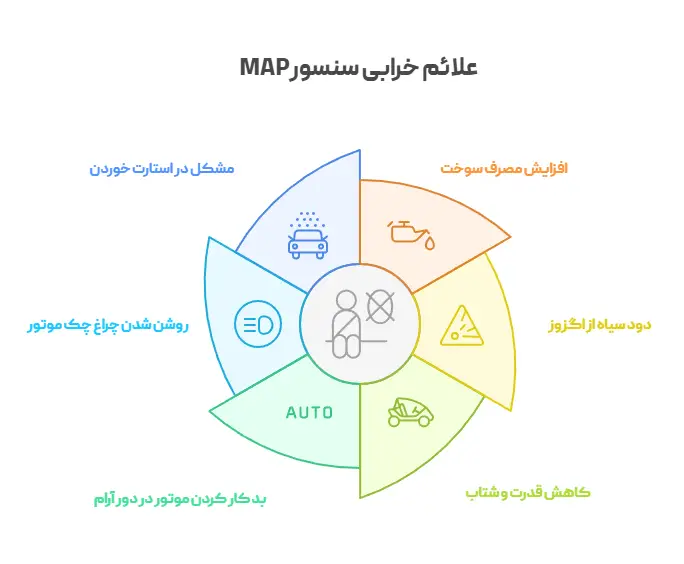

شایع‌ترین علائم خرابی سنسور MAP

حالا که با دلایل فنی آشنا شدیم، بیایید ببینیم خرابی سنسور مپ چه علائمی دارد که یک راننده یا تعمیرکار باید به آن‌ها توجه کند.

• افزایش شدید مصرف سوخت: این اولین و بارزترین نشانه است. وقتی ای سی یو اطلاعات غلطی از حجم هوا دریافت می‌کند، دستور پاشش سوخت بیش از حد می‌دهد که نتیجه آن، بالا رفتن مصرف بنزین است.
• خروج دود سیاه از اگزوز: دود سیاه نشانه احتراق ناقص و وجود سوخت خام در اگزوز است. این اتفاق زمانی می‌افتد که به دلیل گزارش اشتباه سنسور مپ، نسبت هوا به سوخت بیش از حد غنی (Rich) می‌شود.
• کاهش قدرت و شتاب خودرو (کپ کردن): با بهم‌ریختگی نسبت سوخت و هوا و زمان‌بندی جرقه، موتور توان واقعی خود را از دست می‌دهد و خودرو در شتاب‌گیری، به‌خصوص در سربالایی‌ها، ضعیف عمل می‌کند.
• بد کار کردن موتور در دور آرام (ریپ زدن): موتور در حالت درجا لرزش دارد و دور موتور نوسان می‌کند، زیرا ECU در تلاش است تا با اطلاعات غلط، وضعیت پایداری ایجاد کند.
• روشن شدن چراغ چک موتور: در اکثر موارد، ایسیو با تشخیص سیگنال غیرعادی از سنسور مپ، چراغ چک را روشن کرده و یک کد خطا (مانند P0106, P0107, P0108) در حافظه خود ثبت می‌کند.
• مشکل در استارت خوردن: در موارد حاد، به‌خصوص در هوای سرد، ممکن است خودرو به سختی روشن شود یا اصلاً روشن نشود.

چرب بودن سنسور مپ، یک مشکل رایج اما قابل حل

یکی از سوالات پرتکرار این است که علت چرب شدن سنسور مپ چیست؟ این چربی و دوده، ناشی از بخارات روغن است که از طریق سیستم تهویه کارتر (PCV) به منیفولد هوا راه پیدا می‌کند. با گذشت زمان، این بخارات روی نوک حساس سنسور می‌نشینند و یک لایه عایق ایجاد می‌کنند.

این لایه چربی باعث می‌شود سنسور نتواند تغییرات فشار را به درستی و با سرعت کافی تشخیص دهد. در نتیجه، سیگنال ارسالی آن با تأخیر و خطا همراه خواهد بود. در بسیاری از موارد، تمیز کردن دقیق سنسور با اسپری تمیزکننده مخصوص قطعات الکترونیکی (اسپری خشک) می‌تواند مشکل را حل کند.

توصیه کاربردی: هنگام تمیز کردن سنسور مپ، به‌هیچ‌وجه از اشیای نوک‌تیز یا اسپری‌های چرب (مانند WD-40) استفاده نکنید. این کار باعث آسیب دائمی به دیافراگم حساس سنسور می‌شود.

چگونه بفهمیم سنسور مپ خراب است؟

خب، به بخش عملی ماجرا رسیدیم. چگونگی تشخیص خرابی سنسور مپ نیازمند یک رویکرد سیستماتیک است. برای اینکه با اطمینان بگویید مشکل از سنسور است، مراحل زیر را دنبال کنید:

مرحله اول: بررسی ظاهری

ابتدا سنسور را از جای خود باز کنید. به دنبال ترک‌خوردگی، شکستگی در بدنه پلاستیکی یا چربی و کثیفی بیش از حد روی نوک آن باشید. همچنین، سوکت و سیم‌کشی متصل به آن را از نظر پارگی، سولفاته شدن یا قطعی بررسی کنید.

مرحله دوم: تست با دستگاه دیاگ

دستگاه دیاگ بهترین دوست شما در این مرحله است.

1. خواندن کدهای خطا: ابتدا کدهای خطای ثبت‌شده در ECU را بخوانید.
2. بررسی پارامترها: به بخش پارامترهای موتور بروید و مقدار «فشار منیفولد» را مشاهده کنید.
   • در حالت سوئیچ باز، موتور خاموش (KOEO): فشار نشان‌داده‌شده باید تقریباً برابر با فشار هوای محیط باشد (حدود ۱۰۰ کیلوپاسکال یا ۱ بار در سطح دریا). اگر عدد بسیار متفاوتی می‌بینید، احتمالاً سنسور خراب است.
   • در حالت دور آرام (Idle): فشار باید به میزان قابل توجهی کاهش یابد و به حدود ۳۰ تا ۴۵ کیلوپاسکال برسد. این عدد نشان‌دهنده وجود خلأ قوی در موتور است.
   • با گاز دادن ناگهانی (WOT): با تخته کردن گاز، فشار باید به سرعت به سمت فشار محیط (حدود ۱۰۰ کیلوپاسکال) افزایش یابد.

اگر در این تست‌ها، پارامتر فشار تغییرات منطقی و سریعی نداشت، به خرابی سنسور یا مشکلات مرتبط (مانند نشتی) شک کنید.

مرحله سوم: تست ولتاژی با مولتی‌متر

برای تست دقیق‌تر، می‌توانید از یک مولتی‌متر استفاده کنید. سنسور مپ معمولاً دارای سه پایه است:

• ولتاژ تغذیه (معمولاً ۵ ولت)
• اتصال بدنه (GND)
• سیم سیگنال خروجی

1. سوکت را به سنسور متصل کرده و با استفاده از سوزن‌های مخصوص، از پشت سوکت به سیم‌ها دسترسی پیدا کنید.
2. مولتی‌متر را روی حالت ولتاژ DC قرار دهید.
3. پراب مشکی را به بدنه خودرو و پراب قرمز را به سیم سیگنال وصل کنید.
4. در حالت سوئیچ باز و موتور خاموش، ولتاژ باید حدود ۴.۵ تا ۴.۸ ولت باشد.
5. با روشن کردن موتور، ولتاژ باید به حدود ۱ تا ۱.۷ ولت در دور آرام کاهش یابد.
6. با گاز دادن، ولتاژ باید متناسب با فشار، به صورت خطی افزایش یابد.

هشدار: هنگام تست ولتاژی، مراقب باشید که با اتصال اشتباه پین‌ها، به ایسیو آسیب نرسانید. اگر از دانش فنی کافی برخوردار نیستید، این کار را به متخصص بسپارید.

نتیجه‌گیری

سنسور مپ (MAP) یکی از کلیدی‌ترین قطعات در سیستم مدیریت موتورهای انژکتوری است. همان‌طور که دیدیم، علائم خرابی سنسور مپ بسیار گسترده بوده و از افزایش مصرف سوخت و دود سیاه گرفته تا کاهش شتاب و ریپ زدن را شامل می‌شود. خطای «فشار بالای منیفولد» لزوماً به معنای خرابی خود سنسور نیست و می‌تواند ناشی از مشکلات دیگری مانند نشتی خلأ، ایرادات مکانیکی موتور یا گرفتگی کاتالیزور باشد.

یک تشخیص صحیح و اصولی، نیازمند بررسی قدم‌به‌قدم و استفاده از ابزارهای مناسب مانند دیاگ و مولتی‌متر است. با درک عمیق از نحوه عملکرد این سنسور و دلایل احتمالی خرابی آن، می‌توانید از تعویض بی‌مورد قطعات و تحمیل هزینه‌های اضافی به مشتری جلوگیری کرده و به عنوان یک تعمیرکار حرفه‌ای شناخته شوید.

سوالات متداول

۱. آیا سنسور مپ قابل تعمیر است؟ خیر، سنسور مپ یک قطعه الکترونیکی پلمب‌شده است و در صورت خرابی داخلی، قابل تعمیر نیست و باید با یک قطعه نو و باکیفیت تعویض شود.

۲. تمیز کردن سنسور مپ همیشه تأثیرگذار است؟ اگر مشکل ناشی از چرب شدن یا کثیفی سطح سنسور باشد، تمیز کردن با اسپری خشک مخصوص می‌تواند عملکرد آن را بهبود بخشد. اما اگر قطعه از نظر الکترونیکی آسیب دیده باشد، تمیز کردن هیچ تأثیری نخواهد داشت.

۳. هزینه تعویض سنسور مپ چقدر است؟ هزینه بسته به نوع خودرو (داخلی، چینی، کیا و هیوندای) و برند قطعه متفاوت است. اما به طور کلی، سنسور مپ جزو قطعات نسبتاً ارزان‌قیمت محسوب می‌شود.

۴. آیا خرابی سنسور MAP باعث ناک زدن موتور می‌شود؟ بله. اطلاعات غلط از سنسور مپ می‌تواند باعث تنظیم نادرست آوانس جرقه توسط ECU شود. آوانس بیش از حد جرقه در شرایط بار زیاد، یکی از دلایل اصلی پدیده ناک یا ضربه زدن موتور است.
