شیر برقی OCV چیست؟ نحوه عملکرد شیر برقی OCV

موتور خودروهای امروزی، سمفونی دقیقی از قطعات مکانیکی و الکترونیکی است. کوچک‌ترین ناهماهنگی در این ارکستر پیچیده می‌تواند به کاهش راندمان، افزایش مصرف سوخت و تجربه رانندگی نامطلوب منجر شود. در قلب این سیستم هوشمند، قطعه‌ای کوچک اما حیاتی به نام شیر برقی OCV یا Oil Control Valve قرار دارد. احتمالاً شما به‌عنوان یک تعمیرکار یا علاقه‌مند به خودرو، نام او سی وی یا شیر برقی روغن را شنیده‌اید و با خطاهایی مواجه شده‌اید که به این قطعه اشاره دارند. اما دقیقاً ocv در خودرو چیست و چرا درک عملکرد آن برای هر متخصص فنی یک ضرورت است؟

در این مقاله جامع، قصد داریم سفری عمیق به دنیای این عملگر مهم داشته باشیم. ما نه‌تنها به سؤال شیر ocv چیست پاسخ می‌دهیم، بلکه به شما نشان می‌دهیم که کار شیر برقی در خودرو چیست، علائم خرابی آن کدام‌اند و چگونه می‌توان با تست شیر برقی ocv از سلامت آن مطمئن شد.

OCV چیست و چه ارتباطی با تکنولوژی VVT دارد؟

برای درک کامل کار شیر برقی ocv، ابتدا باید به سراغ یک نوآوری مهندسی به نام VVT یا سیستم زمان‌بندی متغیر سوپاپ‌ها برویم. تصور کنید که انسان هنگام راه رفتن آرام و دویدن سرعت، به یک الگو و عمق تنفس یکسان نیاز ندارد. موتور خودرو نیز دقیقاً همین‌طور است.

در موتورهای قدیمی، زمان باز و بسته شدن سوپاپ‌ها ثابت بود که یک مصالحه بین قدرت در دور بالا و پایداری در دور پایین محسوب می‌شد. اما تکنولوژی VVT این محدودیت را از بین برد. این سیستم به ECU اجازه می‌دهد تا زمان‌بندی سوپاپ‌ها را بر اساس شرایط لحظه‌ای موتور (مانند دور موتور، بار و دمای موتور) به‌صورت هوشمند تغییر دهد.

مزایای سیستم VVT چیست؟

• گشتاور بهتر در دورهای پایین: موتور نرم‌تر و قوی‌تر حرکت اولیه را انجام می‌دهد.
• قدرت بیشتر در دورهای بالا: با بهبود تنفس موتور، حداکثر توان خروجی افزایش می‌یابد.
• کاهش مصرف سوخت: احتراق در بهینه‌ترین حالت ممکن انجام می‌شود.
• کاهش آلایندگی: سوخت به‌طور کامل‌تری می‌سوزد و گازهای مضر کمتری تولید می‌شود.

در این میان، شیر برقی OCV نقش بازوی اجرایی و تنظیم‌کننده اصلی سیستم VVT را بازی می‌کند. این قطعه یک شیر الکترومکانیکی است که دستورات الکتریکی ارسال‌شده از ECU را به فشار هیدرولیکی (فشار روغن) تبدیل کرده و از این طریق، موقعیت میل‌سوپاپ را تنظیم می‌کند.

سنسور موقعیت میل‌سوپاپ، عملکرد صحیح OCV و سیستم VVT را به ایسیو گزارش می‌دهد.

 تفاوت شیر برقی OCV با سنسور OCV چیست؟

بسیاری از افراد به اشتباه از عبارت «سنسور OCV» استفاده می‌کنند. لازم است بدانید قطعه‌ای که عموماً به این نام شناخته می‌شود، در واقع همان سنسور موقعیت میل‌سوپاپ است.

وظیفه این سنسور، تشخیص دقیق زاویه و موقعیت میل‌سوپاپ و ارسال این اطلاعات به ایسیو است. سپس ایسیو با تحلیل این داده‌ها و در نظر گرفتن شرایط موتور، فرمان لازم را به شیر برقی OCV که یک عملگر است، صادر می‌کند.

به بیان ساده، این دو قطعه در یک حلقه کنترلی با هم کار می‌کنند:

• سنسور موقعیت میل‌سوپاپ (CMP): نقش گزارش‌دهنده (Sensor) را دارد. به ای سی یو می‌گوید میل‌سوپاپ در حال حاضر در چه موقعیتی قرار دارد.
• شیر برقی OCV: نقش اجراکننده (Actuator) را دارد. فرمان ECU را گرفته و با تغییر فشار روغن، موقعیت میل‌سوپاپ را عملاً تنظیم می‌کند.

بنابراین، این دو قطعه یکی نیستند، اما عملکرد صحیح سیستم VVT به همکاری بی‌نقص و وابستگی شدید آن‌ها به یکدیگر بستگی دارد.

نام‌های دیگر شیر برقی  OCV

 گرچه نام علمی و رایج این قطعه شیر کنترل روغن (Oil Control Valve) است، اما در بازار، راهنماهای تعمیراتی و بین تعمیرکاران با نام‌های مختلفی شناخته می‌شود. آشنایی با این نام‌ها به شما در تشخیص سریع‌تر کمک می‌کند:

• سلونوئید VVT
• شیر VVT
• سلونوئید موقعیت میل‌سوپاپ
• شیر کنترل روغن میل‌سوپاپ

کار شیر برقی در خودرو چیست؟

وظیفه شیر برقی ocv به‌طور خلاصه، مدیریت هوشمندانه جریان و فشار روغن موتور است. اما این فرایند چگونه انجام می‌شود؟

ایسیو با تحلیل داده‌های دریافتی از سنسورهای مختلف، تصمیم می‌گیرد که میل‌سوپاپ باید در حالت پایه (ریتارد) باقی بماند یا برای افزایش راندمان به سمت آوانس حرکت کند. سپس یک سیگنال PWM (Pulse Width Modulation) به شیرocv ارسال می‌کند. این سیگنال یک ولتاژ روشن/خاموش ساده نیست، بلکه یک پالس متغیر است که به شیر اجازه می‌دهد تا به‌صورت تدریجی و بسیار دقیق باز یا بسته شود.

داخل ocv شیر برقی یک سلونوئید، یک فنر و یک اسپول (پیستون) متحرک وجود دارد. با اعمال سیگنال PWM، میدان مغناطیسی ایجادشده در سیم‌پیچ، اسپول را برخلاف نیروی فنر به حرکت درمی‌آورد. این حرکت، مسیرهای روغن را باز، بسته یا نیمه‌باز می‌کند. روغن تحت فشار از طریق این مسیرها به سمت فیزر میل‌سوپاپ (Camshaft Phaser) که روی سر میل‌سوپاپ نصب شده، هدایت می‌شود. فیزر با پر یا خالی شدن از روغن، زاویه میل‌سوپاپ را نسبت به چرخ‌دنده تایم تغییر می‌دهد.

بنابراین، وظیفه سوپاپ کنترل فشار روغن یا همان شیر برقی او سی وی شامل موارد زیر است:

• کنترل دقیق جریان روغن: مانند یک شیر آب هوشمند، حجم دقیق روغن ورودی به فیزر را کنترل می‌کند.
• اجرای فرمان ECU: تبدیل سیگنال الکتریکی PWM به نیروی مکانیکی برای تنظیم زمان‌بندی سوپاپ‌ها.
• بهینه‌سازی لحظه‌ای عملکرد موتور: تضمین می‌کند که موتور در هر شرایطی، از حالت درجا گرفته تا شتاب‌گیری کامل، در بهینه‌ترین حالت تنفس کند.

کاربرد شیربرقی OCV

حالا که با وظیفه آن آشنا شدیم، بهتر است بدانیم کاربرد شیر برقی ocv در دستیابی به چه اهدافی است:

• ۱. بهینه‌سازی مصرف سوخت: در شرایط رانندگی آرام و دورهای پایین، ای سی یو از طریق شیر OCV زمان‌بندی سوپاپ‌ها را به حالتی می‌برد که کمترین میزان «همپوشانی سوپاپ‌ها» وجود داشته باشد. این کار باعث کاهش اتلاف سوخت و بهینه‌سازی مصرف می‌شود.
• ۲. افزایش قدرت و گشتاور: هنگام شتاب‌گیری و در دورهای بالا، شیر OCV با آوانس کردن میل‌سوپاپ ورودی، همپوشانی سوپاپ‌ها را افزایش می‌دهد. این امر به تخلیه بهتر دود و پر شدن کامل سیلندر از مخلوط هوا و سوخت کمک کرده و منجر به افزایش چشمگیر قدرت و گشتاور خروجی می‌شود.
• ۳. کاهش آلایندگی گازهای خروجی: یکی از مهم‌ترین کاربردهای این سیستم، کمک به کاهش آلایندگی است. با ایجاد همپوشانی دقیق سوپاپ‌ها، مقداری از گازهای اگزوز دوباره به محفظه احتراق بازمی‌گردد (اثر شیربرقی EGR داخلی). این کار دمای احتراق را کاهش داده و باعث کاهش تولید اکسیدهای نیتروژن (NOx) می‌شود که یکی از آلاینده‌های اصلی هواست.
• ۴. بهبود پایداری موتور در دور آرام: در حالت درجا، شیر OCV همپوشانی سوپاپ‌ها را به حداقل می‌رساند. این کار از ورود گازهای اگزوز به منیفولد هوا جلوگیری کرده و باعث می‌شود موتور بسیار نرم، پایدار و بدون لرزش کار کند.

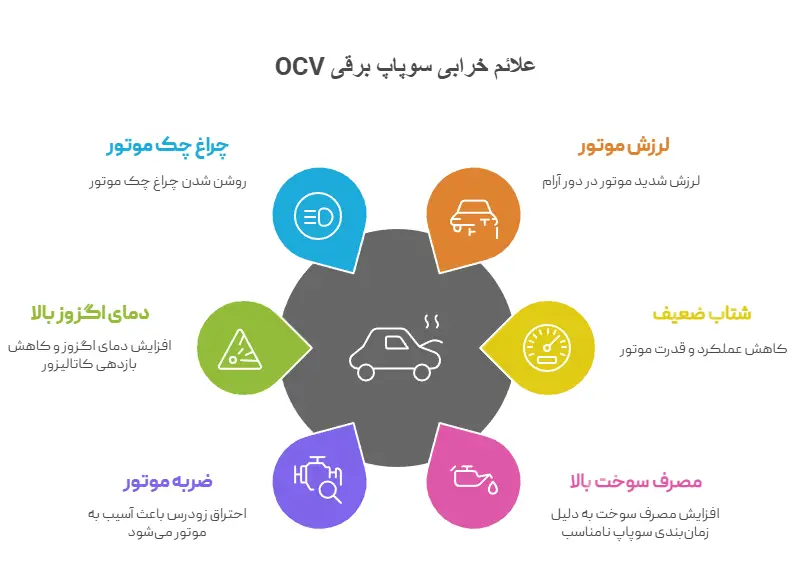

علائم خرابی شیر برقی OCV

ازآنجایی‌که شیر اوسی وی با روغن موتور سروکار دارد، به کیفیت و تمیزی آن بسیار حساس است. روغن کثیف، وجود براده‌های فلزی یا استفاده از روغن با ویسکوزیته نامناسب، اولین متهمان خرابی این قطعه هستند.

علائم خرابی شیر برقی ocv معمولاً واضح هستند اما گاهی با مشکلات دیگر اشتباه گرفته می‌شوند:

1. روشن شدن چراغ چک موتور: این اولین و شایع‌ترین نشانه روشن شدن چراغ چک است. کدهای خطای رایج شامل P0010 (اشکال در مدار عملگر موقعیت میل‌سوپاپ ورودی)، P0011 (زمان‌بندی بیش از حد آوانس میل‌سوپاپ ورودی) و کدهای مشابه برای میل‌سوپاپ دود (مانند P0013 و P0014) هستند.
2. کارکرد نامنظم و خشن موتور در دور آرام: وقتی شیر ocv در حالت باز گیر کند، میل‌سوپاپ در حالت آوانس باقی می‌ماند. این وضعیت در دور آرام باعث تداخل سوپاپ‌ها، احتراق ناقص و لرزش شدید موتور می‌شود.
3. کاهش محسوس شتاب و قدرت: اگر شیر در حالت بسته گیر کند، موتور نمی‌تواند در دورهای بالا به حالت آوانس برود. در نتیجه، خودرو تنبل شده و شتاب‌گیری ضعیف می‌شود.
4. افزایش غیرعادی مصرف سوخت: وقتی زمان‌بندی سوپاپ‌ها از حالت بهینه خارج شود، احتراق کامل صورت نمی‌گیرد و بخشی از انرژی سوخت هدر می‌رود.
5. خاموش شدن ناگهانی موتور: در موارد حاد، نوسان شدید در عملکرد سیستم VVT می‌تواند باعث خاموش شدن موتور در دور آرام یا هنگام رها کردن پدال گاز شود.
6. صدای غیرعادی از قسمت بالای موتور: گاهی اوقات صدای شبیه به «تیک تیک» یا «تق تق» از ناحیه فیزر میل‌سوپاپ به گوش می‌رسد که می‌تواند ناشی از عملکرد نادرست شیر او سی وی و نرسیدن روغن کافی به فیزر باشد.

شیر برقی OCV در خودروهای رایج ایرانی کجاست؟

محل نصب شیر ocv همیشه در نزدیکی قطعاتی است که کنترل می‌کند؛ یعنی میل‌سوپاپ‌ها و فیزرها. معمولاً آن را روی سرسیلندر یا درپوش سوپاپ پیدا خواهید کرد.

• یک قاعده کلی: در موتورهای DOHC (دو میل‌سوپاپ) که هر دو میل‌سوپاپ به VVT مجهز هستند (Dual VVT)، دو عدد شیر برقی ocv وجود دارد، یکی برای میل‌سوپاپ ورودی و دیگری برای خروجی.

شیر برقی OCV پراید کجاست؟

در مدل‌های جدید پراید با موتور یورو ۴ (M13)، شیر ocv پراید روی درپوش سوپاپ، در نزدیکی چرخ‌دنده میل‌سوپاپ دود (سمت منیفولد دود) قرار دارد. یک کانکتور دوپایه به آن متصل است که شناسایی آن را آسان می‌کند.

شیر برقی OCV سمند EF7 کجاست؟

موتور EF7 به سیستم Dual VVT مجهز است، بنابراین دو سنسور ocv سمند ef7 دارد. این دو شیر برقی به‌صورت عمودی در جلوی سرسیلندر، درست بالای قاب زنجیر تایم و بین دو پولی میل‌سوپاپ نصب شده‌اند.

شیر برقی OCV پژو پارس کجاست؟

در پژو پارس و ۲۰۶ با موتور TU5، شیر برقی ocv معمولاً یک عدد بوده و روی میل‌سوپاپ ورودی (هوا) قرار دارد. محل آن در جلوی سرسیلندر، سمت تسمه تایم است و به‌راحتی قابل دسترسی است.

عیب‌یابی و تست شیر برقی OCV

قبل از اینکه هزینه کنید و یک ocv شیر برقی جدید بخرید، با چند تست ساده می‌توانید از خرابی آن مطمئن شوید.

مرحله اول: بازرسی چشمی و سرویس اولیه

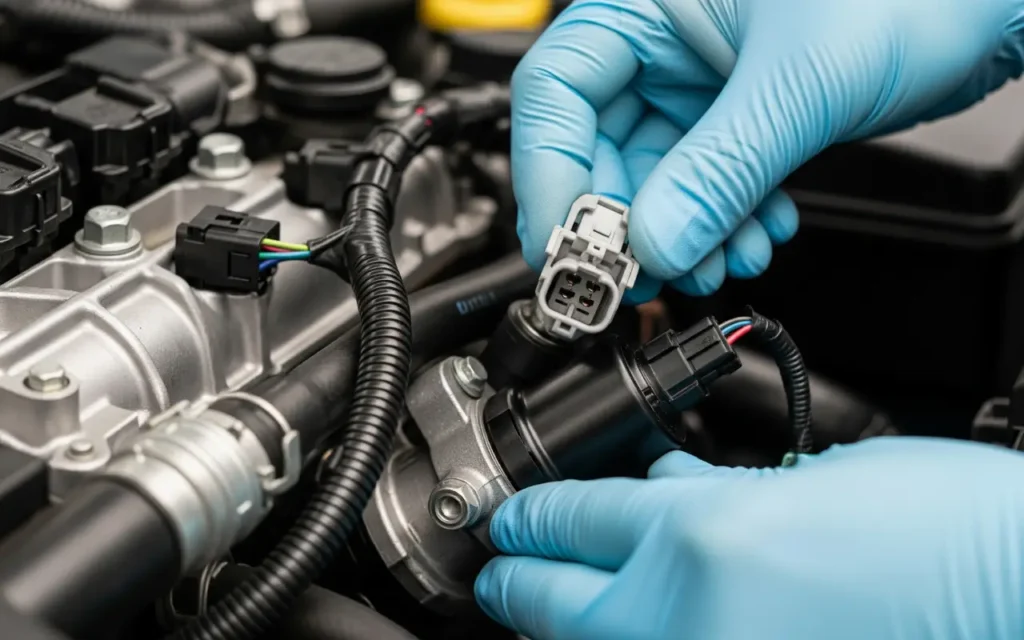

سوکت شیر برقی ocv را جدا کنید و آن را از نظر خوردگی، شکستگی یا سولفاته بودن پین‌ها بررسی کنید. سپس شیر را از جای خود باز کنید. اغلب این شیرها دارای یک یا چند توری فلزی ریز در ورودی‌های روغن هستند. این توری‌ها را به‌دقت بررسی کنید. گرفتگی این توری‌ها با لجن روغن، شایع‌ترین دلیل عملکرد نادرست OCV است. با استفاده از اسپری پاک‌کننده کاربراتور یا انژکتور می‌توانید توری و بدنه شیر را تمیز کنید. این کار همان سرویس شیر برقی ocv است و گاهی مشکل را حل می‌کند.

مرحله دوم: تست مقاومت الکتریکی سیم‌پیچ

مولتی‌متر خود را روی حالت اُهم‌سنج (Ω) قرار دهید و پراپ‌ها را به دو پایه کانکتور شیر برقی متصل کنید. مقاومت استاندارد شیر برقی ocv در اکثر خودروها بین ۷ تا ۱۵ اُهم در دمای اتاق است.

• مقاومت صفر (اتصال کوتاه): سیم‌پیچ داخلی سوخته و اتصال کوتاه شده است.
• مقاومت بی‌نهایت (OL): سیم‌پیچ داخلی قطع شده است.
• در هر دو حالت فوق، شیر برقی از نظر الکتریکی معیوب است و باید تعویض شود.

نکته مهم: همیشه بهتر است مقدار مقاومت استاندارد را از دفترچه راهنمای تعمیراتی همان خودرو چک کنید، زیرا این مقدار می‌تواند بین مدل‌های مختلف کمی متفاوت باشد.

مرحله سوم: تست عملکرد مکانیکی

این تست به شما نشان می‌دهد که آیا اسپول داخلی شیر گیر کرده است یا خیر.

هشدار جدی: این تست را باید به‌سرعت و به‌صورت لحظه‌ای انجام دهید. اتصال طولانی‌مدت ولتاژ مستقیم باتری می‌تواند به سیم‌پیچ شیر آسیب بزند.

دو سیم را به باتری خودرو متصل کرده و به‌صورت لحظه‌ای (یک ثانیه یا کمتر) به پایه‌های شیر ولتاژ ۱۲ ولت اعمال کنید. با هر بار اتصال، باید صدای واضح «تق» یا «کلیک» از داخل شیر شنیده شود که نشان‌دهنده حرکت اسپول داخلی است. اگر صدایی نمی‌آید یا صدای ضعیفی دارد، اسپول از نظر مکانیکی گیر کرده و شیر خراب است.

مرحله چهارم: تشخیص پیشرفته با اسکنر

حرفه‌ای‌ترین روش، استفاده از دستگاه دیاگ است. در بخش تست عملگرها (Actuator Test)، می‌توانید شیر برقی OCV را فعال کنید. دستگاه دیاگ سیگنال PWM لازم را به شیر ارسال می‌کند و شما می‌توانید تغییر در پارامترهای موتور (مانند زاویه میل‌سوپاپ) را مشاهده کرده و از عملکرد صحیح کل سیستم مطمئن شوید.

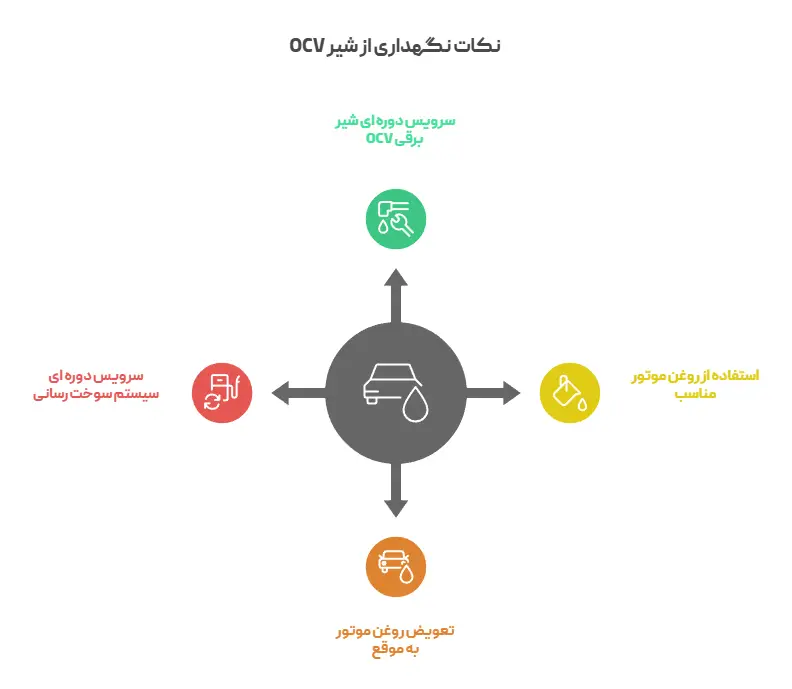

نکات مهم نگهداری از شیر برقی OCV

برای افزایش طول عمر شیر برقی OCV، باید نکات زیر را رعایت کرد:

1. سرویس دوره ای شیر برقی OCV
2. استفاده از روغن موتور مناسب
3. تعویض روغن موتور به موقع
4. سرویس دوره ای سیستم سوخت رسانی

نتیجه‌گیری: شیر OCV، قطعه‌ای کوچک با تأثیری بزرگ

در پایان، شیر OCV  پلی حیاتی بین دنیای الکترونیک (ECU) و مکانیک (میل‌سوپاپ‌ها) در موتورهای مدرن است. درک اینکه کار شیر ocv و وظیفه شیر ocv چیست، به شما کمک می‌کند تا با دیدی بازتر به عیب‌یابی مشکلات مربوط به عملکرد موتور بپردازید. این قطعه کوچک اما تأثیرگذار، نمونه‌ای عالی از چگونگی دستیابی به راندمان بالا و آلایندگی کمتر در صنعت خودروسازی است. به خاطر داشته باشید که بهترین راه برای افزایش طول عمر شیر ocv و کل سیستم VVT، استفاده از روغن موتور استاندارد و باکیفیت و تعویض منظم آن است.

همان‌طور که مشاهده کردید، عیب‌یابی یک کد خطا می‌تواند به یک فرایند تشخیص پیچیده تبدیل شود. تسلط بر این روش‌ها، تفاوت یک تعمیرکار عادی و یک متخصص حرفه‌ای است. در دوره‌های تخصصی برق و انژکتور آکادمی کارنو مهارت، شما به‌صورت کاملاً عملی یاد می‌گیرید که چگونه سیستم‌های پیشرفته مانند VVT را در خودروهای داخلی، چینی، کیا و هیوندای عیب‌یابی کنید.

دوره برق و انژکتور و آپشنال خودروهای چینی

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

سوالات متداول

۱. آیا می‌توان با شیر OCV خراب رانندگی کرد؟ گرچه خودرو حرکت می‌کند، اما این کار به‌شدت مضر است. رانندگی با شیر ocv خراب باعث افت عملکرد، افزایش مصرف سوخت، بالا رفتن آلایندگی و مهم‌تر از همه، وارد آمدن فشار مضاعف به اجزای سیستم تایمینگ و موتور می‌شود.

۲. اصلی‌ترین دلیل خرابی شیر برقی OCV چیست؟ بدون شک، کیفیت و تمیزی روغن موتور. استفاده از روغن نامناسب، تأخیر در تعویض روغن و وجود رسوبات و براده در آن، باعث گرفتگی یا گیرپاژ شدن این شیر برقی حساس می‌شود.

۳. تفاوت سنسور OCV با شیر برقی OCV چیست؟ این یک تصور اشتباه رایج است، OCV یک سنسور نیست، بلکه یک عملگر است. سنسورها (مانند سنسور موقعیت میل‌سوپاپ) اطلاعات را به ECU گزارش می‌دهند، اما عملگرها (مانند شیر ocv) دستورات ایسیو را اجرا می‌کنند.

۴. آیا تمیز کردن شیر OCV همیشه مشکل را حل می‌کند؟ خیر. اگر مشکل صرفاً به دلیل گرفتگی فیلترها با لجن روغن باشد، سرویس شیر برقی ocv ممکن است مشکل را حل کند. اما اگر سیم‌پیچ داخلی آن سوخته یا اسپول آن از نظر مکانیکی گیر کرده باشد، تمیز کردن فایده‌ای نخواهد داشت و قطعه باید تعویض شود.

۵. آیا صدای موتور در هنگام استارت سرد می‌تواند به شیر OCV مربوط باشد؟ بله، این احتمال وجود دارد. صدای «تق تق» برای چند ثانیه پس از استارت سرد می‌تواند به دلیل خالی شدن روغن از فیزر میل‌سوپاپ باشد. اگر شیر برقی OCV به‌درستی عمل نکند و نتواند فشار روغن را به‌سرعت در سیستم VVT برقرار کند، این صدا می‌تواند تشدید شود.
