TCU یا کامپیوتر گیربکس اتوماتیک چیست؟

تا به حال فکر کرده‌اید که خودروی اتوماتیک شما چگونه دقیقاً می‌فهمد چه زمانی باید دنده را تعویض کند؟ آن تعویض‌های نرم و بی‌صدا، شتاب‌گیری هوشمندانه و هماهنگی بی‌نقص بین موتور و چرخ‌ها، همگی مدیون یک مغز متفکر الکترونیکی به نام TCU (Transmission Control Unit) یا کامپیوتر گیربکس اتوماتیک هستند. این ماژول، قهرمان گمنام سیستم انتقال قدرت در خودروهای مدرن است.

این قطعه‌ی الکترونیکی حیاتی، وظیفه مدیریت و هماهنگی تعویض دنده‌ها را بر عهده دارد تا رانندگی نرم، بهینه و لذت‌بخشی را تجربه کنید. اما زمانی که این مغز متفکر دچار اختلال می‌شود، عملکرد کل خودرو تحت تأثیر قرار می‌گیرد؛ از تقه‌زدن‌ گیربکس هنگام تعویض دنده گرفته تا افزایش ناگهانی مصرف سوخت و کاهش شتاب.

درک عمیق قطعاتی مانند TCU، مرز بین یک تعمیرکار معمولی و یک متخصص حرفه‌ای را مشخص می‌کند. به همین دلیل، در این مقاله جامع، به زبان ساده اما تخصصی، به شما خواهیم گفت که TCU چیست، چگونه کار می‌کند، چه علائمی نشان‌دهنده خرابی آن است و روش‌های عیب‌یابی و تعمیر آن کدام‌اند.

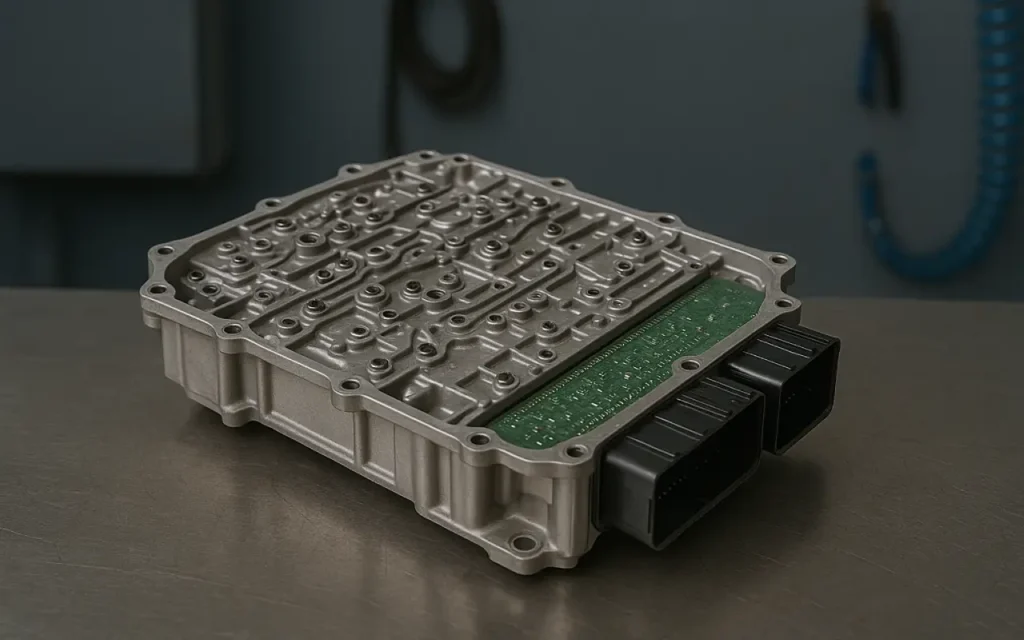

TCU چیست و چه نقشی در خودرو دارد؟

برای درک اهمیت تعمیر TCU ، ابتدا باید بدانیم این قطعه دقیقاً چه کاری انجام می‌دهد. TCU یک واحد پردازشگر الکترونیکی (ECU) است که به طور مداوم داده‌های مختلفی را از سنسورهای نصب‌شده در سراسر موتور و گیربکس دریافت می‌کند. این داده‌ها شامل موارد زیر است:

• سرعت خودرو: سنسور سرعت مشخص می‌کند خودرو با چه سرعتی در حال حرکت است.
• موقعیت دریچه گاز: میزان فشردن پدال گاز توسط راننده را نشان می‌دهد.
• دور موتور (RPM):سرعت چرخش موتور را اندازه‌گیری می‌کند.
• دمای روغن گیربکس: برای جلوگیری از داغ‌شدن بیش از حد سیستم.
• فشار روغن گیربکس: برای اطمینان از عملکرد صحیح مکانیزم‌های هیدرولیکی.
• حالت انتخاب‌شده توسط راننده: (P، R، N، D)

TCU این اطلاعات را در کسری از ثانیه تجزیه‌وتحلیل کرده و بر اساس آن، بهترین و دقیق‌ترین زمان را برای تعویض دنده مشخص می‌کند. این فرآیند هوشمندانه تضمین می‌کند که تعویض دنده‌ها نرم، سریع و متناسب با شرایط رانندگی باشد. در نتیجه، عملکرد صحیح TCU تأثیر مستقیمی بر شتاب‌گیری، مصرف سوخت و راحتی سرنشینان دارد.

اهمیت و تعریف TCU در گیربکس‌های اتوماتیک

گیربکس‌های اتوماتیک به دلیل پیچیدگی ساختاری و نیاز به هماهنگی لحظه‌ای با شرایط رانندگی، به یک واحد کنترل الکترونیکی هوشمند نیازمندند. اینجا است که اهمیت یونیت کنترل گیربکس یا TCU مشخص می‌شود.

چرا گیربکس‌های اتوماتیک به یک واحد کنترلی نیاز دارند؟

برخلاف گیربکس‌های دستی که راننده با تکیه بر تجربه و حس خود، بهترین زمان تعویض دنده را انتخاب می‌کند، در گیربکس‌های اتوماتیک این مسئولیت سنگین بر عهده TCU گذاشته شده است. این ماژول الکترونیکی، یک کامپیوتر کوچک و قدرتمند است که با استفاده از الگوریتم‌های پیچیده، وظیفه کنترل و مدیریت کامل عملکرد گیربکس را بر عهده دارد. بدون وجود TCU، تعویض دنده‌ها ناهماهنگ، همراه با ضربه و تکان شدید خواهد بود و مصرف سوخت نیز به شکل چشمگیری افزایش می‌یابد.

اجزای تشکیل‌دهنده TCU و نقش هر کدام

برای درک بهتر عملکرد این قطعه حیاتی، باید با اجزای اصلی آن آشنا شویم. TCU همانند یک سیستم عصبی عمل می‌کند که از سه بخش اصلی تشکیل شده است:

1. پردازنده مرکزی (CPU) و الگوریتم‌های کنترلی

قلب تپنده TCU، پردازنده مرکزی آن است. این پردازنده داده‌های دریافتی از سنسورهای مختلف را در کسری از ثانیه پردازش کرده و بر اساس الگوریتم‌های تعریف‌شده توسط کارخانه سازنده، بهترین تصمیم را برای عملکرد گیربکس می‌گیرد. این الگوریتم‌ها پارامترهایی مانند فشار روغن، میزان گشتاور و سبک رانندگی شما را تحلیل می‌کنند.

2. سنسورهای مرتبط (ورودی‌ها)

سنسورها، چشم و گوش TCU هستند. این قطعات اطلاعات حیاتی زیر را به کامپیوتر گیربکس ارسال می‌کنند:

• سنسور سرعت خودرو (VSS): سرعت دقیق خودرو را گزارش می‌دهد.
• سنسور دور موتور (RPM): دور موتور را برای هماهنگی با گیربکس اعلام می‌کند.
• سنسور موقعیت دریچه گاز (TPS): میزان فشار پای شما بر پدال گاز را مشخص می‌کند.
• سنسور دمای روغن گیربکس (TFT): دمای روغن را کنترل می‌کند تا از حد مجاز فراتر نرود.
• سنسورهای سرعت ورودی و خروجی شفت گیربکس: لغزش داخلی و عملکرد کلاچ‌ها را بررسی می‌کنند.
• سوئیچ حالت دنده (Range Sensor): موقعیت دسته دنده (P, R, N, D) را به TCU اطلاع می‌دهد.

3. عملگرها و شیرهای برقی (خروجی‌ها)

پس از پردازش داده‌ها، TCU دستورات لازم را به عملگرها، یعنی شیرهای برقی (Solenoids)، ارسال می‌کند. این شیرها مسیر جریان روغن هیدرولیک را باز و بسته می‌کنند تا کلاچ‌ها و باندهای داخل گیربکس درگیر یا آزاد شوند و فرآیند تعویض دنده به درستی انجام گیرد.

مهم‌ترین وظایف TCU در گیربکس‌های اتوماتیک

کامپیوتر گیربکس وظایف متعددی را مدیریت می‌کند که مهم‌ترین آن‌ها عبارت‌اند از:

• مدیریت هوشمند تعویض دنده: تنظیم زمان تعویض دنده‌ها بر اساس سرعت، بار موتور و سبک رانندگی (شهری، جاده‌ای یا پرشتاب).
• کنترل فشار خط روغن: تنظیم دقیق فشار روغن هیدرولیک برای جلوگیری از سایش قطعات و تضمین تعویض دنده نرم.
• مدیریت قفل شدن مبدل گشتاور (Torque Converter Lock-up): برای کاهش اتلاف انرژی و بهینه‌سازی مصرف سوخت در سرعت‌های ثابت.
• اجرای حالت‌های مختلف رانندگی: هماهنگی با ECU برای اجرای حالت‌های رانندگی مانند اسپرت (Sport)، اقتصادی (Eco) یا برفی (Snow).
• سیستم‌های محافظتی: در صورت تشخیص شرایط بحرانی مانند دمای بیش از حد روغن، TCU خودرو را در حالت اضطراری (Limp Mode) قرار می‌دهد (معمولاً دنده ۳) تا از آسیب‌های جدی به گیربکس جلوگیری شود.
• ارتباط با سایر یونیت‌ها: هماهنگی کامل با واحد کنترل موتور (ECU)، سیستم ترمز ضد قفل (ABS) و کنترل پایداری (ESP) برای تضمین ایمنی و عملکرد یکپارچه.

تأثیر مستقیم TCU بر روی تجربه رانندگی شما

عملکرد دقیق کامپیوتر گیربکس تأثیر مستقیمی بر سه جنبه کلیدی رانندگی دارد:

1. نرمی تعویض دنده: با پردازش دقیق اطلاعات، تعویض دنده‌ها در بهترین زمان ممکن و به نرم‌ترین شکل انجام می‌شود.
2. شتاب‌گیری بهینه: TCU با هماهنگی کامل با موتور (ECU)، از افت گشتاور جلوگیری کرده و شتاب‌گیری یکنواخت و قدرتمندی را فراهم می‌کند.
3. مصرف سوخت اقتصادی: با انتخاب دنده مناسب در هر لحظه، دور موتور در محدوده بهینه باقی می‌ماند که این امر به کاهش مصرف سوخت و کاهش آلایندگی کمک شایانی می‌کند.

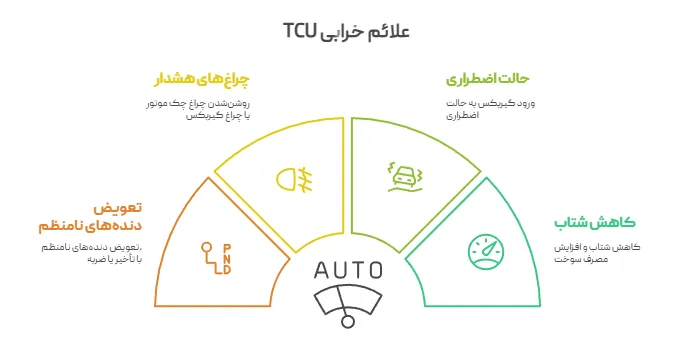

علائم خرابی TCU چیست؟

خرابی کامپیوتر گیربکس معمولاً با نشانه‌های واضحی همراه است که نادیده‌گرفتن آن‌ها می‌تواند به آسیب‌های جدی‌تر و پرهزینه‌تر منجر شود. اگر هر یک از علائم زیر را در خودروی خود مشاهده کردید، احتمالاً زمان عیب‌یابی و تعمیر TCU  فرا رسیده است.

1. تعویض دنده‌های نامنظم، با تأخیر یا ضربه (تقه‌زدن)

یکی از شایع‌ترین نشانه‌های خرابی  TCU ، اختلال در فرآیند تعویض دنده است. ممکن است احساس کنید خودرو:

• دنده‌ها را دیر عوض می‌کند و دور موتور بیش از حد بالا می‌رود.
• هنگام تعویض دنده، ضربه یا لرزش غیرعادی دارد.
• در یک دنده خاص گیر می‌کند و به دنده بالاتر یا پایین‌تر نمی‌رود.

این مشکلات به این دلیل رخ می‌دهند که TCU نمی‌تواند فرمان درستی را به سلونوئیدهای گیربکس ارسال کند.

2. روشن‌شدن چراغ چک موتور یا چراغ گیربکس

خودروهای مدرن دارای سیستم‌های عیب‌یابی داخلی هستند. وقتی TCU دچار مشکل جدی می‌شود، یک کد خطا در حافظه خود ثبت کرده و چراغ هشدار مربوطه (معمولاً چراغ چک موتور یا چراغی با نماد چرخ‌دنده) را روی صفحه کیلومتر روشن می‌کند.

3. ورود گیربکس به حالت اضطراری (Limp Mode)

حالت اضطراری یک مکانیزم حفاظتی است. زمانی که TCU یک خطای حیاتی را تشخیص دهد، برای جلوگیری از آسیب بیشتر به قطعات مکانیکی، گیربکس را در یک دنده مشخص (معمولاً دنده ۳) قفل می‌کند. در این حالت، شتاب و سرعت خودرو به شدت محدود می‌شود تا شما بتوانید خود را به نزدیک‌ترین تعمیرگاه برسانید.

4. کاهش شتاب و افزایش مصرف سوخت

اگر کامپیوتر گیربکس نتواند دنده‌ها را در زمان بهینه تعویض کند، موتور تحت فشار بیشتری کار خواهد کرد. این ناهماهنگی باعث می‌شود قدرت موتور به درستی به چرخ‌ها منتقل نشود که نتیجه آن کاهش شتاب و افزایش غیرمنطقی مصرف سوخت است.

مهم‌ترین دلایل خرابی TCU کدام‌اند؟

آگاهی از دلایل خرابی این قطعه به شما کمک می‌کند تا با پیشگیری صحیح، از هزینه‌های سنگین تعمیر TCU جلوگیری کنید. برخی از اصلی‌ترین عوامل آسیب‌رسان عبارت‌اند از:

• نوسانات برق و مشکلات سیم‌کشی: TCU یک قطعه الکترونیکی حساس است. هرگونه نوسان ولتاژ ناشی از باتری ضعیف، دینام خراب یا اتصالی در سیم‌کشی می‌تواند به مدارهای داخلی آن آسیب بزند.
• خرابی سنسورهای ورودی: TCU برای تصمیم‌گیری به داده‌های دقیق نیاز دارد. اگر سنسوری مانند سنسور سرعت یا سنسور دمای روغن اطلاعات اشتباهی ارسال کند، TCU دچار خطای محاسباتی شده و عملکرد گیربکس مختل می‌شود.
• نفوذ آب و رطوبت: قرارگرفتن TCU در معرض آب یا رطوبت بالا باعث خوردگی و اتصالی در برد الکترونیکی آن می‌شود که یکی از دلایل شایع سوختن این قطعه است.
• گرمای بیش از حد: دمای بالای موتور و گیربکس، به خصوص در ترافیک‌های سنگین یا فصول گرم، می‌تواند به قطعات الکترونیکی حساس TCU آسیب برساند.
• استفاده از روغن گیربکس نامناسب: هر گیربکس اتوماتیک به روغن با ویسکوزیته و ترکیبات مشخص نیاز دارد. استفاده از روغن اشتباه یا عدم تعویض به موقع آن، باعث افزایش دما و فشار در سیستم شده و به طور غیرمستقیم بر عملکرد و سلامت TCU تأثیر منفی می‌گذارد.

نکته کاربردی: همیشه از روغن گیربکسی که توسط کارخانه سازنده خودروی شما توصیه شده است، استفاده کنید. این کار ساده، نقش مهمی در پیشگیری از خرابی‌های پرهزینه گیربکس و نیاز به تعمیر TCU دارد.

مراحل عیب‌یابی و تعمیر TCU

عیب‌یابی دقیق کامپیوتر گیربکس اتوماتیک (TCU) یک فرآیند مرحله‌به‌مرحله و حیاتی است. برای جلوگیری از تشخیص اشتباه و تحمیل هزینه‌های غیرضروری، یک متخصص باید با صبر و دقت، از بررسی‌های کلی شروع کرده و به‌تدریج به سراغ تست‌های جزئی‌تر برود. این رویکرد سیستماتیک تضمین می‌کند که علت اصلی مشکل، خواه نرم‌افزاری باشد یا سخت‌افزاری، به درستی شناسایی شود. در ادامه، مراحل کلیدی این فرآیند تشریح می‌شود.

مرحله 1: دیاگ تخصصی و خواندن کدهای خطا

اولین و مهم‌ترین قدم، اتصال دستگاه دیاگ پیشرفته به خودرو است. این دستگاه به شما اجازه می‌دهد تا با کامپیوتر گیربکس ارتباط برقرار کرده و کدهای خطای ثبت‌شده (DTCs) را بخوانید. این کدها اطلاعات ارزشمندی درباره منشأ مشکل، مانند خرابی یک سنسور خاص، مشکل در ارتباطات شبکه یا نقص داخلی  TCU ، به شما می‌دهند.

مرحله 2: بررسی پارامترهای زنده و تست سنسورها

صرفاً خواندن کد خطا کافی نیست. در مرحله بعد، پارامترهای زنده گیربکس را در حین کارکردن خودرو بررسی کنید. مواردی مانند فشار روغن، دمای گیربکس، ولتاژ ورودی به TCU و سیگنال‌های ارسالی از سنسورها به دقت باید تحلیل شوند تا از صحت عملکرد آن‌ها اطمینان حاصل شود. گاهی مشکل از خود TCU نیست، بلکه از یک سنسور معیوب است.

مرحله 3: بازرسی فیزیکی سیم‌کشی و اتصالات

بسیاری از مشکلات به ظاهر پیچیده، ریشه در مسائل ساده‌ای مانند یک کانکتور شل‌شده، سیم‌کشی آسیب‌دیده یا فیوز سوخته دارند.

مرحله 4: تست و تعمیر برد الکترونیکی TCU

اگر مراحل قبلی نشان دهند که مشکل از خود کامپیوتر گیربکس است، ماژول TCU از روی خودرو باز شده و برای تست‌های تخصصی به آزمایشگاه الکترونیک منتقل می‌شود. در این مرحله:

• تعمیر یا تعویض قطعات آسیب‌دیده: قطعاتی مانند پردازنده‌ها، خازن‌ها، مقاومت‌ها و رگولاتورهای ولتاژ که روی برد دچار سوختگی یا نقص شده‌اند، با نمونه‌های باکیفیت تعویض می‌شوند.
• برنامه‌ریزی و ریست نرم‌افزاری: گاهی مشکلات به دلیل اختلالات نرم‌افزاری (Software Glitch) رخ می‌دهند. در این موارد، با استفاده از تجهیزات تخصصی، نرم‌افزار TCU ریست شده یا به آخرین نسخه آپدیت می‌شود. این کار بسیاری از مشکلات مربوط به تعویض دنده را برطرف می‌سازد.

تعمیر TCU به‌صرفه‌تر است یا تعویض TCU ؟

یکی از بزرگ‌ترین دغدغه‌های مالکان خودرو، هزینه تعمیر TCU است. واقعیت این است که تعویض کامل ماژول TCU، به خصوص برای خودروهای وارداتی، می‌تواند بسیار گران باشد. در مقابل، تعمیر تخصصی TCU در بیش از ۸۰٪ موارد امکان‌پذیر بوده و مزایای قابل توجهی دارد:

بنابراین، تا زمانی که آسیب فیزیکی به برد اصلی غیرقابل جبران نباشد، تعمیر TCU همیشه گزینه اول، هوشمندانه‌تر و اقتصادی‌تر است.

تفاوت عملکرد TCU در انواع گیربکس‌های اتوماتیک

نقش TCU در گیربکس‌های مختلف، کمی متفاوت است:

• گیربکس‌های اتوماتیک سنتی (AT): در این نوع، TCU عمدتاً فشار هیدرولیک را برای کنترل تعویض دنده‌ها مدیریت می‌کند.
• گیربکس‌های CVT (متغیر پیوسته): در اینجا، TCU وظیفه کنترل نسبت انتقال قدرت را به‌صورت پیوسته و بدون پله بر عهده دارد تا موتور همیشه در بهینه‌ترین دور ممکن کار کند.
• گیربکس‌های دوکلاچه (DCT): در این سیستم‌های پیشرفته، TCU با کنترل هم‌زمان دو کلاچ، دنده بعدی را از قبل آماده کرده و تعویض دنده را در کسری از ثانیه و بدون هیچ‌گونه افت گشتاور انجام می‌دهد.

این دانش را به مهارت و درآمد تبدیل کنید!

اطلاعاتی که در این مقاله مطالعه کردید، دروازه ورود به دنیای تخصصی و پرسود تعمیرات الکترونیک خودرو است. مجموعه «کارنو مهارت» با مدیریت مهندس علیمحمدی، با برگزاری دوره‌های حضوری و کارگاهی، این دانش نظری را به یک مهارت عملی و پول‌ساز برای شما تبدیل می‌کند.

اگر می‌خواهید آینده شغلی خود را به عنوان یک متخصص حرفه‌ای تضمین کنید، میتوانید برای کسب اطلاعات کامل و ثبت‌نام در جدیدترین دوره‌های آموزشی ما، از جمله دوره تعمیر گیربکس CVT، با کارشناسان ما تماس بگیرید.

سؤالات متداول

۱. آیا هر نوع TCU قابل تعمیر است؟ در بیشتر موارد (بیش از ۸۰٪)، TCU  قابل تعمیر است. تنها در صورتی که برد اصلی دچار شکستگی فیزیکی شدید یا سوختگی چندلایه و غیرقابل ترمیم شده باشد، تعویض آن ضروری خواهد بود. تشخیص این موضوع نیازمند بررسی تخصصی است.

۲. هزینه تعمیر TCU چقدر است؟ هزینه تعمیر بستگی به نوع خودرو، مدل TCU و میزان آسیب واردشده دارد. با این حال، به طور کلی هزینه تعمیر TCU به مراتب (معمولاً کمتر از نصف) هزینه تعویض کامل آن است. برای اطلاع دقیق از هزینه‌ها، پس از عیب‌یابی اولیه، قیمت نهایی به شما اعلام خواهد شد.

۳. چه مدت زمانی برای تعمیر کامپیوتر گیربکس لازم است؟ زمان تعمیر به نوع خرابی بستگی دارد. مشکلات نرم‌افزاری و برخی تعمیرات سخت‌افزاری معمولاً در کمتر از یک روز کاری انجام می‌شوند. در موارد پیچیده‌تر که نیاز به قطعات خاصی باشد، زمان دقیق پس از بررسی اولیه مشخص می‌گردد.
