جامعترین راهنمای عیب یابی مشکل فن مزدا ۳
مواجهه با بالا رفتن آمپر آب یا کارکرد دائم فن در خودروی مزدا ۳، تجربهای پرتکرار برای بسیاری از صاحبان
مواجهه با بالا رفتن آمپر آب یا کارکرد دائم فن در خودروی مزدا ۳، تجربهای پرتکرار برای بسیاری از صاحبان این خودرو است. این موضوع که یکی از اصلیترین دلایل مراجعه به تعمیرگاهها برای سیستم خنککننده این مدل محسوب میشود، در نگاه اول ممکن است پیچیده به نظر برسد. اما جالب است بدانید که در حدود ۹۰٪ موارد، این مشکل از یک یا دو ایراد کاملاً شناختهشده نشأت میگیرد که راهحلهای دقیقی دارند.
این مقاله به عنوان یک راهنمای کامل، یکی از همین ایرادات کلیدی را زیر ذرهبین قرار میدهد. در ادامه خواهید آموخت که چگونه با درک صحیح عملکرد سیستم و دنبال کردن چند گام ساده، مشکل فن مزدا ۳ را به سرعت تشخیص داده و برطرف کنید. این مطلب هم برای تعمیرکاران حرفهای که به دنبال بهینهسازی زمان خود هستند و هم برای صاحبان خودرو که میخواهند از این ایراد شایع آگاه شوند، کاربردی و مفید خواهد بود.
چرا تسلط بر ایرادات رایج، کلید موفقیت تعمیرکاران حرفهای است؟
قبل از اینکه مستقیماً به سراغ عیب یابی فن مزدا ۳ برویم، لازم است به یک اصل مهم در حرفه تعمیرات خودرو اشاره کنم. اکثر خودروهایی که توسط شرکتهای مختلف تولید میشوند، یک سری «عیبهای مادرزادی» یا به قول تعمیرکاران، «ایرادات شایع» دارند.
این موضوع یک نکته طلایی برای تعمیرکاران است. برای مثال:
در خودروهای چینی، مدل تیگو ۵ حدود ۹ تا ۱۰ ایراد مشخص دارد که میتوان گفت ۹۰٪ پذیرشها در تعمیرگاه مربوط به همین موارد است.
یا در مثالی دیگر، لیفان ۸۲۰ نزدیک به ۱۰ عیب پرتکرار دارد که با تسلط بر آنها، بخش بزرگی از مشکلات این خودرو قابل حل است.
این یعنی اگر شما به عنوان یک تکنسین فنی، فقط بر روی ایرادات شایع چند مدل خودروی پرتردد در بازار مسلط شوید، عملاً در ۷۰٪ موارد، یک گام از مشکل جلوتر هستید و میتوانید با سرعت و دقت بیشتری عیبیابی کنید. مشکل فن مزدا ۳ نیز دقیقاً یکی از همین موارد است.
آشنایی با سیستم خنککننده و یونیت فن مزدا ۳
یکی از دلایل اصلی سردرگمی برخی تعمیرکاران در مواجهه با این خودرو، تفاوت ساختاری سیستم فن آن است. به طور کلی دو نوع سیستم کنترل فن در خودروها داریم:
- سیستمهای سنتی (رلهای): در این سیستم که روی اکثر خودروهای داخلی و بسیاری از خودروهای خارجی استفاده میشود، دو رله برای کنترل دور کند و دور تند فن وجود دارد. با بالا رفتن دمای آب، ایسیو ابتدا رله دور کند و در صورت نیاز، رله دور تند را فعال میکند. عملکرد پلهای و مشخصی دارد.
- سیستمهای دور متغیر (PWM): خودروی مزدا ۳ از این سیستم پیشرفتهتر استفاده میکند. در اینجا خبری از رله دور کند و تند نیست. در عوض، سرعت فن با افزایش دمای موتور به صورت تدریجی و پیوسته زیاد میشود.
برای درک بهتر، تصور کنید یک پنکه خانگی دارید که به جای سه دکمه سرعت (کند، متوسط، تند)، یک دیمر چرخان دارد و شما میتوانید سرعت آن را از صفر تا صد به نرمی تنظیم کنید. سیستم فن مزدا ۳ نیز دقیقاً به همین شکل عمل میکند و مشکل فن مزدا ۳ اکثرا با همین مورد است.
ماژول کنترل فن مزدا ۳ کجاست و چه میکند؟

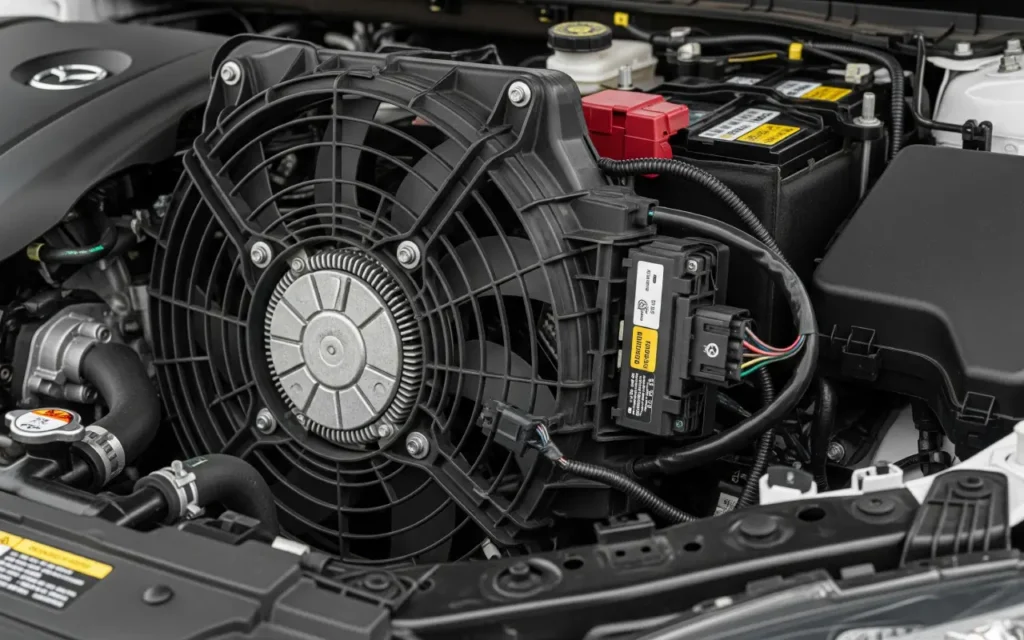

نکته کلیدی در سیستم PWM مزدا ۳ این است که کنترل سرعت فن مستقیماً توسط ECU انجام نمیشود. در این خودرو، یک قطعه الکترونیکی مجزا به نام ماژول کنترل فن (Fan Control Module) وجود دارد که معمولاً کنار یا روی مجموعه فن نصب شده است.
وظیفه این ماژول به این شرح است:
- یک سیگنال کنترلی به نام PWM (Pulse Width Modulation) از سمت ECU دریافت میکند.
- این سیگنال را تفسیر کرده و ولتاژ ورودی به موتور فن را بر اساس آن تنظیم میکند.
- در نتیجه، سرعت گردش فن به صورت دقیق و متناسب با نیاز لحظهای موتور، کنترل میشود.
همین قطعه کوچک، یعنی ماژول کنترل فن مزدا ۳، منشأ اصلی تقریباً ۹۰٪ از مشکلاتی است که در ادامه به آن میپردازیم.
شایعترین علائم و دلایل خرابی فن مزدا ۳
زمانی که یک مزدا ۳ با شکایت از سیستم خنککننده وارد تعمیرگاه شما میشود، معمولاً یکی از دو سناریوی زیر را از زبان مشتری میشنوید:
- فن اصلاً کار نمیکند: آمپر آب بالا میرود، بهخصوص در ترافیک، اما فن روشن نمیشود.
- فن به صورت یکسره کار میکند: بلافاصله پس از باز کردن سوئیچ یا روشن کردن خودرو، فن با حداکثر سرعت شروع به کار کرده و خاموش نمیشود.
در هر دو حالت، اولین و محتملترین متهم، ماژول کنترل فن است. این ماژول به دلایل مختلفی از جمله نوسانات برق، کارکرد طولانیمدت و استهلاک قطعات داخلی، خراب میشود و دیگر نمیتواند سیگنال دریافتی از ECU را به درستی پردازش کند.
نکته کاربردی: در برخی موارد نادر، خرابی خود موتور فن (مثلاً گیرپاژ کردن یا اتصال کوتاه شدن سیمپیچ) میتواند باعث فشار آمدن به ماژول و سوختن آن شود. بنابراین، بررسی سلامت موتور فن نیز اهمیت دارد.
راهنمای گامبهگام و عملی عیب یابی مشکل فن مزدا ۳
خب، به بخش عملیاتی مقاله رسیدیم. فرض کنید یک مزدا ۳ با علائم بالا به شما مراجعه کرده است. خودتان را درگیر سیمکشیهای پیچیده نکنید و طبق مراحل زیر پیش بروید:
گام اول: تست با دستگاه دیاگ (Actuator Test)
سریعترین و مطمئنترین راه برای بررسی صحت عملکرد سیستم، استفاده از دستگاه دیاگ است.
- دستگاه دیاگ را به خودرو متصل کنید.
- وارد بخش عیبیابی موتور (PCM) شوید.
- گزینه تست عملگرها (Actuator Test) را انتخاب کنید.
- تست مربوط به فن خنککننده (Cooling Fan) را پیدا و فعال کنید.
در این مرحله دو حالت پیش میآید:
✅حالت ایدهآل: با فعال کردن تست، فن از دور پایین شروع به کار کرده و با افزایش درصد درخواستی شما در دیاگ، سرعت آن نیز به نرمی و به صورت تدریجی افزایش مییابد. این نشان میدهد که کل سیستم، از ECU گرفته تا ماژول و موتور فن، سالم است.
❌حالت معیوب: اگر پس از فعال کردن تست، فن هیچ واکنشی نشان نداد یا بلافاصله با دور تند شروع به کار کرد، تقریباً با اطمینان ۹۵٪ میتوانید گفت که ماژول کنترل فن خراب است.
گام دوم: بررسی مقاومت موتور فن
قبل از اینکه با عجله ماژول جدید را جایگزین کنید، یک کار کوچک اما مهم را انجام دهید: مقاومت موتور فن را بررسی کنید.
- سوکت ورودی موتور فن (که از ماژول میآید) را جدا کنید.
- با استفاده از یک مولتیمتر، مقاومت بین دو پایه موتور فن را اندازهگیری کنید.
این کار دو دلیل مهم دارد:
- اطمینان از سلامت موتور فن: اگر مقاومت موتور فن در حد نرمال (معمولاً مقدار بسیار پایینی در حد چند اهم) بود، یعنی سیمپیچ آن سالم است.
- جلوگیری از آسیب به ماژول جدید: اگر موتور فن معیوب باشد و جریانکشی بالایی داشته باشد (مقاومت نزدیک به صفر یا اتصال کوتاه)، با نصب ماژول جدید، آن ماژول نیز به سرعت خواهد سوخت.
هشدار: اگر مقاومت موتور فن خارج از محدوده استاندارد بود یا جریانکشی بالایی داشت، باید کل مجموعه فن (که شامل موتور و پروانه است) به همراه ماژول تعویض گردد. خرید ماژول به تنهایی در این حالت، هدر دادن هزینه است.
گام سوم: تعویض قطعه معیوب
پس از انجام تستهای بالا، تکلیف مشخص است:
- اگر موتور فن سالم بود: فقط ماژول کنترل فن را تعویض کنید. این قطعه هم به صورت نو و هم استوک باکیفیت در بازار موجود است.
- اگر موتور فن معیوب بود: مجموعه کامل فن که معمولاً به صورت یک کیت شامل موتور، پروانه و گاهی خود ماژول است، باید تعویض شود.
پس از تعویض، یک بار دیگر تست با دیاگ را انجام دهید تا از عملکرد صحیح سیستم مطمئن شوید.
نتیجهگیری: هوشمندانه عیبیابی کنید!
همانطور که در این مقاله به تفصیل بررسی کردیم، مشکل فن مزدا ۳ که با علائم کار نکردن یا یکسره شدن خود را نشان میدهد، یک ایراد پرتکرار با راهحلی مشخص است. کلید عیبیابی سریع و دقیق این خودرو، درک تفاوت سیستم فن دور متغیر (PWM) آن با سیستمهای سنتی و شناخت نقش حیاتی ماژول کنترل فن است.
با دنبال کردن مراحل سادهای که شامل تست با دستگاه دیاگ و بررسی مقاومت موتور فن بود، شما به عنوان یک تعمیرکار حرفهای میتوانید بدون اتلاف وقت و با اطمینان کامل، قطعه معیوب را شناسایی و تعویض کنید.
تسلط بر چنین ایرادات شایعی، تنها بخش کوچکی از دانش مورد نیاز برای موفقیت در بازار کار امروز است. ما در آکادمی تخصصی کارنو مهارت، دورههای جامع و کاملاً عملی برق و انژکتور خودروهای داخلی، چینی، کیا و هیوندای را برگزار میکنیم. در این دورهها، شما تجربیات واقعی تعمیرگاهی را در کنار دانش تئوری عمیق فرا میگیرید و برای ورود قدرتمند به بازار کار آماده میشوید.
برای کسب اطلاعات بیشتر و مشاوره رایگان با کارشناسان ما در تماس باشید.
سوالات متداول
۱. آیا میتوان ماژول کنترل فن مزدا ۳ را تعمیر کرد؟
خیر، این ماژولها به صورت یکپارچه و پلمپ طراحی شدهاند و قطعات داخلی آنها در بازار موجود نیست. تلاش برای تعمیر آنها معمولاً نتیجهبخش نبوده و از نظر اقتصادی و زمانی نیز به صرفه نیست. تعویض، بهترین و مطمئنترین راهحل است.
۲. اگر مشکل فن مزدا ۳ را نادیده بگیرم چه اتفاقی میافتد؟
نادیده گرفتن این مشکل بسیار خطرناک است. کار نکردن فن باعث بالا رفتن بیش از حد دمای موتور و در نهایت سوختن واشر سرسیلندر و آسیبهای جدی به موتور میشود. یکسره کار کردن فن نیز علاوه بر ایجاد صدای آزاردهنده، باعث افزایش مصرف سوخت و فشار مضاعف بر روی سیستم برق خودرو و دینام میشود.
۳. آیا این مشکل فن مزدا ۳ در همه مدلهای وجود دارد؟
بله، این ایراد در نسلهای مختلف مزدا ۳ که از سیستم فن PWM استفاده میکنند (بهخصوص مزدا ۳ نیو)، یک مشکل شایع و شناختهشده است.
۴. آیا به جز ماژول، دلایل دیگری هم برای کار نکردن فن وجود دارد؟
بله، اما بسیار نادر هستند. مواردی مانند قطعی در سیمکشی بین ECU و ماژول، خرابی خود ECU (که بسیار بعید است) یا سوختن فیوز اصلی مربوط به مدار فن میتوانند دلایل دیگر باشند. اما همانطور که تاکید شد، در ۹۰٪ موارد، مشکل از خود ماژول است.
