منیفولد چیست؟

تا به حال به این فکر کرده‌اید که هوای مورد نیاز برای احتراق چگونه به تمام سیلندرها به طور مساوی می‌رسد؟ یا دود حاصل از انفجار چطور به شکلی منظم و کارآمد از موتور خارج می‌شود؟ پاسخ این سوالات در قطعه‌ای به نام منیفولد (Manifold) نهفته است. منیفولد، که می‌توان آن را «سیستم تنفسی موتور» نامید، یکی از حیاتی‌ترین اجزای پیشرانه است که عملکرد صحیح آن، تاثیر مستقیمی بر قدرت، مصرف سوخت و آلایندگی خودرو دارد.

در این مقاله قصد داریم به زبانی ساده و در عین حال تخصصی، به این سوال پاسخ دهیم که منیفولد چیست، چه انواعی دارد و مهم‌تر از همه، علائم خرابی آن کدام‌اند. اگر شما یک تعمیرکار حرفه‌ای، یک کارآموز علاقه‌مند یا حتی یک راننده کنجکاو هستید، این مطلب تمام اطلاعاتی را که نیاز دارید در اختیارتان قرار می‌دهد.

وظیفه اصلی منیفولد در موتور خودرو چیست؟

موتور خودرو برای تولید قدرت به سه عنصر اصلی نیاز دارد: هوا، سوخت و جرقه. وظیفه اصلی منیفولد، مدیریت دو مورد از این سه عنصر در بخش ورودی و خروجی است. به طور کلی، منیفولد یک شاه‌راه انشعابی است که وظیفه توزیع یا جمع‌آوری گازها را بر عهده دارد.

• توزیع یکنواخت: در بخش ورودی، منیفولد هوا را از دریچه گاز دریافت کرده و آن را به طور مساوی بین تمام سیلندرها تقسیم می‌کند.
• جمع‌آوری کارآمد: در بخش خروجی، منیفولد دودهای داغ حاصل از احتراق را از تمام سیلندرها جمع‌آوری کرده و به سمت سیستم اگزوز هدایت می‌کند.

عملکرد صحیح این قطعه تضمین می‌کند که هر سیلندر در زمان مناسب، مقدار هوای دقیقی دریافت کرده و دودهای خود را نیز به سرعت تخلیه کند. هرگونه اختلال در این فرآیند، کل چرخه احتراق را مختل خواهد کرد.

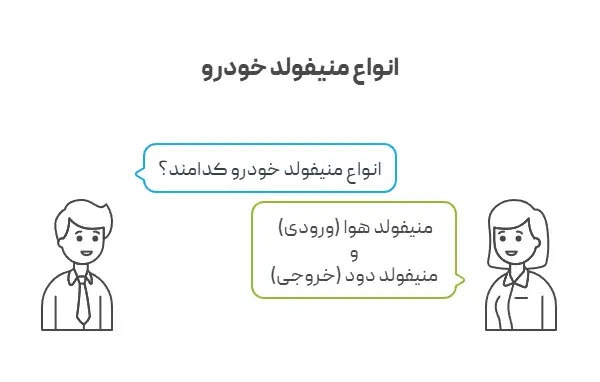

انواع منیفولد خودرو

در هر موتور احتراق داخلی، حداقل دو نوع منیفولد وجود دارد: منیفولد هوا (ورودی) و منیفولد دود (خروجی). هرچند هر دو «منیفولد» نامیده می‌شوند، اما وظایف، ساختار و جنس آن‌ها کاملاً متفاوت است.

۱. منیفولد هوا (ورودی)

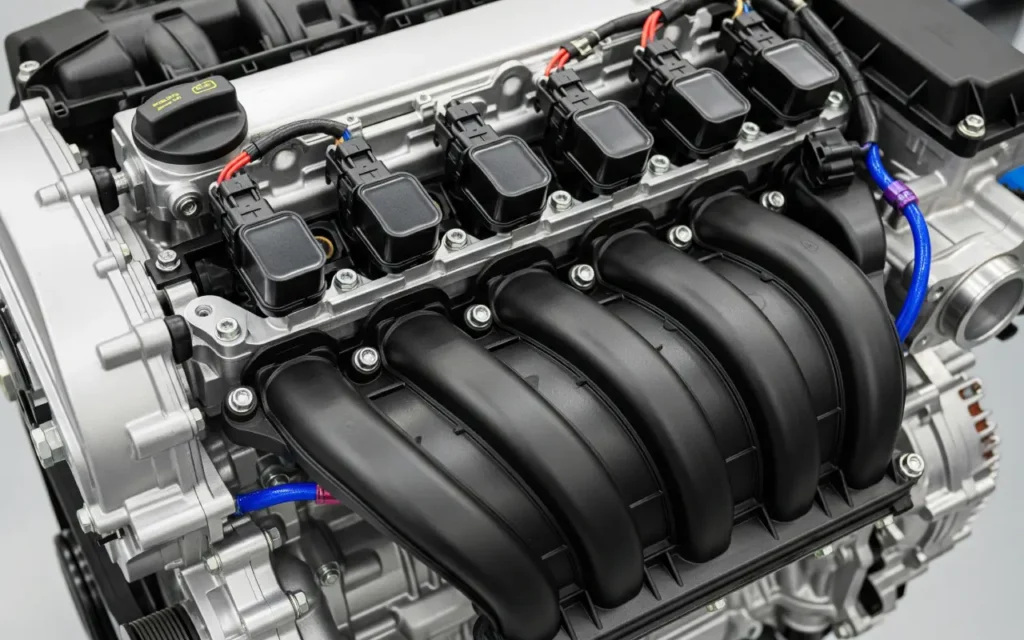

منیفولد هوا که به آن منیفولد ورودی یا مکش نیز گفته می‌شود، پلی بین دریچه گاز و سرسیلندر است. این قطعه وظیفه دارد مخلوط هوا و سوخت (در موتورهای انژکتور پاشش غیرمستقیم) یا فقط هوا (در موتورهای GDI) را به ورودی هر سیلندر برساند.

• جنس: در خودروهای قدیمی‌تر، منیفولدهای هوا معمولاً از چدن یا آلومینیوم ساخته می‌شدند. اما در خودروهای مدرن، برای کاهش وزن، بهبود جریان هوا و کاهش هزینه‌ها، بیشتر از کامپوزیت‌های پلاستیکی مقاوم به حرارت استفاده می‌شود.
• اهمیت طراحی: طراحی داخلی لوله‌های منیفولد هوا (رانرها) تاثیر چشمگیری بر گشتاور و قدرت موتور در دورهای مختلف دارد. منیفولدهای با رانرهای بلند، گشتاور را در دور پایین بهبود می‌بخشند، در حالی که رانرهای کوتاه به تولید قدرت بیشتر در دورهای بالا کمک می‌کنند.

نکته مهم: سطح داخلی منیفولد هوا باید کاملاً صاف و صیقلی باشد تا هوا با کمترین مقاومت و به صورت یکنواخت به سیلندرها برسد. تجمع کربن و دوده در این قسمت می‌تواند راندمان موتور را به شدت کاهش دهد.

۲. منیفولد دود (خروجی)

منیفولد دود که به آن منیفولد خروجی یا اگزوز نیز می‌گویند، اولین قطعه از سیستم تخلیه گازهای خودرو است. این قطعه مستقیماً به خروجی‌های سرسیلندر متصل شده و دودهای داغ و پرفشار حاصل از احتراق را از سیلندرها جمع‌آوری می‌کند و به سمت لوله اگزوز، کاتالیزور و در نهایت صدا خفه کن هدایت می‌کند.

• جنس: به دلیل دمای بسیار بالای گازهای خروجی (گاهی تا ۸۰۰ درجه سانتی‌گراد)، منیفولد دود همیشه از مواد مقاوم به حرارت مانند چدن یا فولاد ضد زنگ (استیل) ساخته می‌شود.
• تاثیر بر عملکرد: طراحی منیفولد دود نیز در عملکرد موتور موثر است. منیفولدهایی با طراحی بهینه‌تر (مانند هدرزها) می‌توانند خروج دود را تسهیل کرده و با کاهش فشار منفی، به افزایش قدرت موتور کمک کنند.

علائم خرابی منیفولد

خرابی منیفولد، چه از نوع ورودی و چه خروجی، می‌تواند مشکلات جدی و پرهزینه‌ای برای موتور ایجاد کند. آشنایی با علائم خرابی این قطعه به شما کمک می‌کند تا قبل از وقوع آسیب‌های جدی، مشکل را تشخیص دهید.

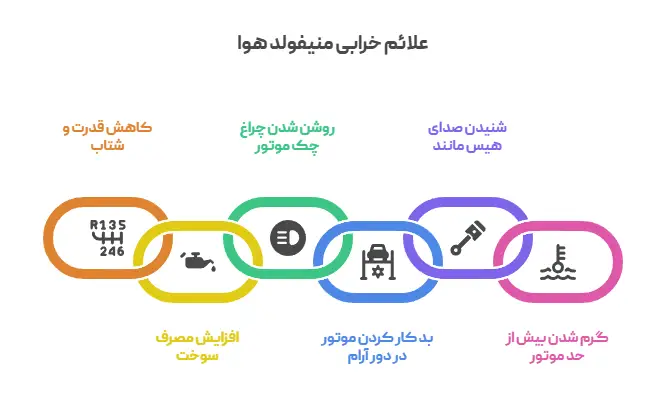

علائم خرابی منیفولد هوا

مشکلات منیفولد هوا معمولاً به دلیل نشتی (ترک‌خوردگی یا خرابی واشر) یا گرفتگی (تجمع کربن) رخ می‌دهد.

• کاهش قدرت و شتاب خودرو: نشتی هوا باعث می‌شود نسبت هوا به سوخت از تنظیم خارج شده و ای سی یو نتواند احتراق را به درستی مدیریت کند.
• افزایش مصرف سوخت: ایسیو برای جبران هوای اضافی ناشی از نشتی، سوخت بیشتری پاشش می‌کند.
• روشن شدن چراغ چک موتور: سنسورهای اکسیژن و سنسور مپ، اطلاعات نادرستی از نسبت هوا به سوخت دریافت کرده و باعث ثبت کد خطا و روشن شدن چراغ چک می‌شوند.
• بد کار کردن موتور در دور آرام: نشتی هوا باعث می‌شود موتور در حالت درجا، لرزش داشته باشد و دور موتور نوسان کند.
• شنیدن صدای هیس مانند از موتور: این صدا معمولاً ناشی از مکش هوا از طریق ترک یا واشر خراب منیفولد است.
• گرم شدن بیش از حد موتور: در موارد شدید، ترکیب سوخت رقیق ناشی از نشتی هوا، دمای احتراق را بالا برده و می‌تواند به موتور آسیب بزند.

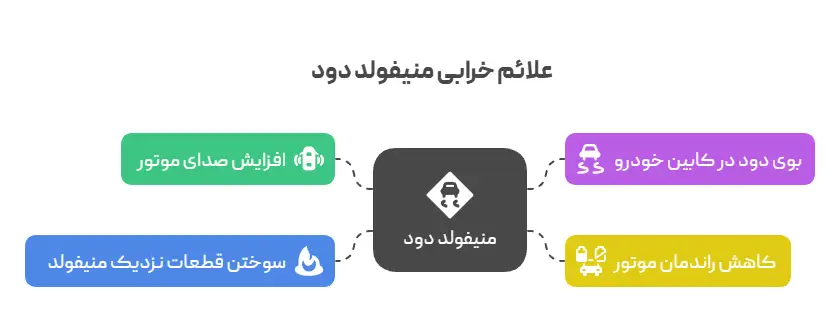

علائم خرابی منیفولد دود

خرابی منیفولد دود معمولاً به صورت ترک‌خوردگی یا تاب برداشتن اتفاق می‌افتد.

• افزایش صدای موتور: شنیدن صدای “تیک تیک” یا “پت پت” بلند، مخصوصاً هنگام سرد بودن موتور و در زمان شتاب‌گیری، یکی از شایع‌ترین نشانه‌های ترک‌خوردگی منیفولد دود است. این صدا با گرم شدن موتور ممکن است کمتر شود.
• بوی دود در کابین خودرو: ترک‌خوردگی منیفولد باعث نشت گازهای سمی اگزوز به داخل محفظه موتور می‌شود. این گازها، از جمله مونوکسید کربن که بسیار خطرناک است، می‌توانند از طریق سیستم تهویه وارد کابین شوند.
• کاهش راندمان موتور: نشت دود قبل از سنسور اکسیژن، اطلاعات غلطی به ECU ارسال کرده و باعث بهم‌ریختگی پاشش سوخت و کاهش قدرت می‌شود.
• سوختن قطعات نزدیک منیفولد: حرارت بسیار بالای گازهای خروجی که از ترک‌ها نشت می‌کنند، می‌تواند به سیم‌کشی‌ها، شلنگ‌ها و قطعات پلاستیکی اطراف آسیب برساند.

اهمیت واشر منیفولد و علائم خرابی آن

بین منیفولدها و سرسیلندر، یک قطعه به نام واشر منیفولد قرار دارد. وظیفه این واشر، ایجاد یک آب‌بندی کامل و جلوگیری از هرگونه نشتی است. این واشرها به مرور زمان به دلیل حرارت و فشار بالا، خشک شده و خاصیت آب‌بندی خود را از دست می‌دهند.

هشدار: خرابی واشر منیفولد دقیقاً همان علائم خرابی خود منیفولد (مانند نشتی هوا یا دود) را ایجاد می‌کند. در بسیاری از موارد، مشکل اصلی از واشر است و نه خود منیفولد. بنابراین، تشخیص دقیق توسط یک متخصص ضروری است.

نتیجه‌گیری

همان‌طور که دیدیم، پاسخ به سوال منیفولد چیست، ما را به یکی از کلیدی‌ترین بخش‌های موتور خودرو رساند. منیفولد هوا و دود به عنوان سیستم تنفسی پیشرانه، نقشی غیرقابل انکار در قدرت، مصرف سوخت و سلامت کلی خودرو ایفا می‌کنند. نادیده گرفتن علائم خرابی این قطعه می‌تواند منجر به مشکلات زنجیره‌ای و هزینه‌های سنگین شود.

تشخیص دقیق ایرادات منیفولد و سیستم‌های مرتبط با آن، نیازمند دانش فنی و تجربه عملی است. درک تاثیر نشتی هوا بر داده‌های سنسورها و نحوه تحلیل پارامترهای ایسیو، تفاوتی است که یک تعمیرکار حرفه‌ای را از دیگران متمایز می‌کند.

در دوره های جامع آموزش برق و انژکتور خودرو در آکادمی کارنو مهارت، هنرجویان به صورت عملی و تئوری با نحوه عیب‌یابی دقیق منیفولدها، تست نشتی، تحلیل داده‌های سنسور اکسیژن و سنسور مپ و تاثیر این قطعه بر عملکرد کلی موتور آشنا می‌شوند.

دوره برق و انژکتور و آپشنال خودروهای چینی

18.800.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

سوالات متداول

در این بخش به چند سوال پرتکرار درباره منیفولد پاسخ می‌دهیم.

۱. آیا ترک خوردن منیفولد دود خطرناک است؟ بله، بسیار خطرناک است. نشت گازهای اگزوز، به ویژه مونوکسید کربن، به داخل کابین می‌تواند باعث سرگیجه، حالت تهوع و حتی مرگ شود. همچنین حرارت ناشی از آن می‌تواند باعث آتش‌سوزی در محفظه موتور گردد.

۲. تمیز کردن منیفولد هوا چه تاثیری دارد؟ تجمع کربن در منیفولد ورودی، جریان هوا را مختل کرده و باعث کاهش شتاب و افزایش مصرف سوخت می‌شود. تمیز کردن دوره‌ای آن (کربن‌زدایی) می‌تواند به بازگشت راندمان موتور کمک شایانی کند.

۳. تفاوت منیفولد چدنی و پلاستیکی چیست؟ منیفولدهای چدنی بسیار مقاوم اما سنگین هستند و بیشتر برای منیفولد دود استفاده می‌شوند. منیفولدهای پلاستیکی (کامپوزیتی) سبک‌تر هستند، جریان هوای بهتری دارند و هزینه ساخت کمتری دارند و به همین دلیل در منیفولدهای هوای خودروهای جدید رایج شده‌اند.

۴. آیا منیفولد قابل تعمیر است؟ منیفولدهای چدنی در برخی موارد با جوشکاری تخصصی قابل تعمیر هستند، اما این کار همیشه موفقیت‌آمیز نیست. منیفولدهای پلاستیکی معمولاً قابل تعمیر نبوده و در صورت ترک‌خوردگی باید تعویض شوند.
