تعمیر و عیب‌یابی کیا اپتیما هیبرید؛ راهنمای کامل تعمیرکار

کیا اپتیما هیبرید یکی از خودروهای مهم در خانواده خودروهای هیبریدی کیا است که با ترکیب موتور بنزینی، موتور الکتریکی، باتری ولتاژبالا و سامانه مدیریت انرژی، تلاش می‌کند مصرف سوخت و آلایندگی را کاهش دهد. بااین‌حال، ساختار این خودرو فقط به اضافه‌شدن یک موتور برقی به موتور بنزینی محدود نمی‌شود؛ بلکه مجموعه‌ای از واحدهای کنترلی، مدارهای ولتاژبالا، سامانه خنک‌کاری، تجهیزات انتقال قدرت و شبکه‌های ارتباطی در کنار یکدیگر کار می‌کنند.

به همین دلیل، تعمیر کیا اپتیما هیبرید به دانش هم‌زمان در زمینه مکانیک، برق خودرو، الکترونیک قدرت، باتری و عیب‌یابی نرم‌افزاری نیاز دارد. تعمیرکاری که تنها به تعویض قطعه یا خواندن یک کد خطا اکتفا کند، ممکن است علت اصلی مشکل را پیدا نکند و حتی باعث آسیب بیشتر به سیستم شود.

در این راهنما، ساختار فنی کیا اپتیما هیبرید، مهم‌ترین بخش‌های قابل‌بررسی، خطاهای رایج، روش منطقی عیب‌یابی و مهارت‌های موردنیاز تعمیرکار بررسی می‌شود. توجه داشته باشید که جزئیات سیستم ممکن است با توجه به سال تولید، نسل خودرو، بازار عرضه و نسخه نرم‌افزاری متفاوت باشد؛ بنابراین اطلاعات این مقاله جایگزین دستورالعمل تعمیراتی مخصوص شماره شناسایی خودرو یا VIN نیست.

کیا اپتیما هیبرید چگونه کار می‌کند؟

کیا اپتیما هیبرید از یک سامانه قوای محرکه ترکیبی استفاده می‌کند. در این ساختار، موتور بنزینی و موتور الکتریکی می‌توانند به‌صورت مستقل یا هماهنگ، گشتاور موردنیاز چرخ‌ها را تأمین کنند.

در شرایط مختلف رانندگی، سیستم مدیریت هیبرید تصمیم می‌گیرد انرژی از کدام مسیر تأمین شود. برای مثال:

• هنگام شروع حرکت یا رانندگی با بار کم، موتور الکتریکی می‌تواند نقش اصلی را بر عهده بگیرد.
• هنگام شتاب‌گیری، موتور بنزینی و موتور الکتریکی ممکن است هم‌زمان فعال شوند.
• هنگام کاهش سرعت، موتور الکتریکی می‌تواند مانند ژنراتور عمل کند و بخشی از انرژی حرکتی را به انرژی الکتریکی تبدیل کند.
• هنگام توقف، موتور بنزینی در شرایط مناسب خاموش می‌شود تا مصرف سوخت کاهش پیدا کند.
• در زمان نیاز به شارژ باتری، موتور بنزینی و سامانه تولید برق می‌توانند در مدیریت سطح شارژ نقش داشته باشند.

در منابع تعمیراتی کیا اپتیما هیبرید، بخش‌هایی مانند موتور محرک، موتور استارت و ژنراتور هیبریدی، واحد کنترل موتور، واحد کنترل هیبرید، باتری ولتاژبالا، مبدل ولتاژ، اینورتر و رله‌های اصلی سیستم به‌عنوان اجزای مهم سامانه هیبریدی معرفی شده‌اند.

تفاوت سیستم هیبریدی کیا اپتیما با خودروهای بنزینی معمولی

در خودروهای بنزینی معمولی، تعمیرکار بیشتر با موتور احتراقی، گیربکس، سیستم سوخت‌رسانی، مدار شارژ ۱۲ ولت و واحد کنترل موتور سروکار دارد. اما در کیا اپتیما هیبرید، علاوه بر این بخش‌ها باید با مدارهای ولتاژبالا و اجزای الکتریکی قدرت نیز آشنا باشد.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

1. وجود باتری کششی با ولتاژ بسیار بالاتر از باتری ۱۲ ولت.
2. استفاده از اینورتر برای تبدیل و مدیریت انرژی الکتریکی.
3. وجود موتور الکتریکی و سامانه تولید برق هیبریدی.
4. استفاده از واحدهای کنترلی اختصاصی برای مدیریت انرژی.
5. وابستگی عملکرد موتور بنزینی و موتور برقی به تصمیم‌های نرم‌افزاری.
6. وجود مدارهای ایمنی و اینترلاک در مسیرهای ولتاژبالا.
7. ارتباط گسترده میان ECU ها از طریق شبکه‌های ارتباطی خودرو.
8. وجود سامانه‌های خنک‌کاری و کنترل دمای اختصاصی برای بخش‌های هیبریدی.

بنابراین، عیب‌یابی این خودرو باید به‌صورت سیستمی انجام شود؛ یعنی تعمیرکار نباید یک قطعه را جدا از سایر اجزا بررسی کند.

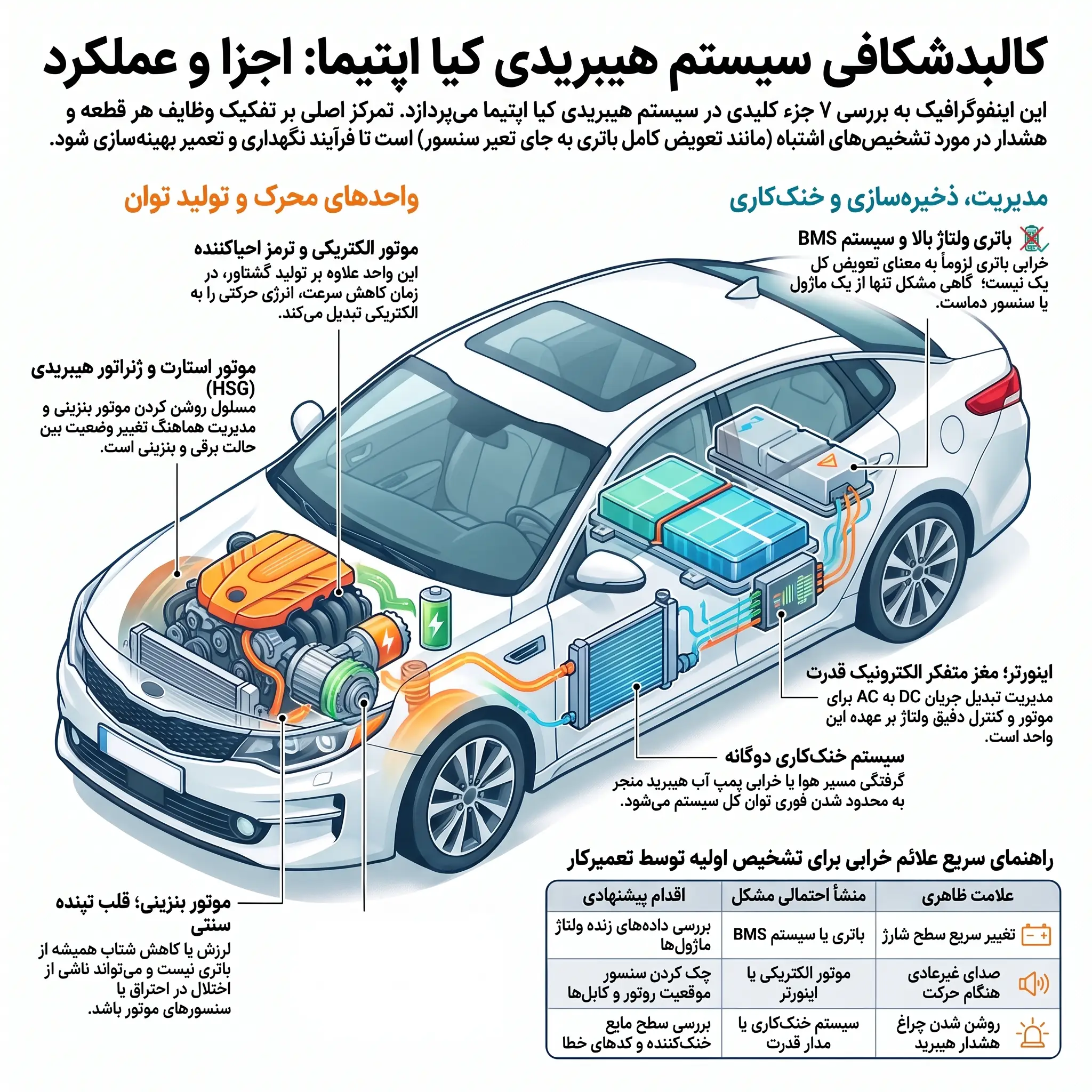

اجزای مهم سیستم هیبریدی کیا اپتیما

1. موتور بنزینی

موتور بنزینی همچنان یکی از منابع اصلی تولید توان در کیا اپتیما هیبرید است. مشکلاتی مانند احتراق ناقص، ضعف سیستم سوخت‌رسانی، خرابی سنسورها، ایراد دریچه گاز، اختلال در سیستم خنک‌کاری یا کاهش کمپرس می‌توانند عملکرد کل سامانه هیبریدی را تحت‌تأثیر قرار دهند.

گاهی راننده تصور می‌کند هر نوع لرزش یا کاهش شتاب، ناشی از باتری هیبریدی است؛ درحالی‌که مشکل ممکن است از موتور احتراقی یا تجهیزات جانبی آن باشد.

در زمان بررسی موتور باید موارد زیر ارزیابی شوند:

• کدهای خطای مربوط به موتور و سیستم سوخت‌رسانی؛
• وضعیت احتراق و عملکرد سیلندرها؛
• داده‌های سنسور اکسیژن و سنسور فشار هوای ورودی؛
• دمای مایع خنک‌کننده؛
• عملکرد دریچه گاز؛
• وضعیت شمع‌ها و کوئل‌ها؛
• فشار و کیفیت سوخت؛
• نشتی‌های هوا یا خلأ؛
• ارتباط میان ECU موتور و واحد کنترل هیبرید.

2. موتور محرک الکتریکی

موتور الکتریکی وظیفه تولید گشتاور برای حرکت خودرو را بر عهده دارد و در شرایط کاهش سرعت نیز می‌تواند انرژی حرکتی را به انرژی الکتریکی تبدیل کند.

در برخی شرایط، علائم خرابی موتور الکتریکی ممکن است شامل موارد زیر باشد:

• کاهش توان یا شتاب؛
• ایجاد صدای غیرعادی؛
• لرزش هنگام حرکت؛
• محدودشدن عملکرد هیبریدی؛
• ثبت خطای موقعیت روتور؛
• افزایش دمای موتور؛
• قطع‌شدن کمک الکتریکی در زمان شتاب‌گیری.

بااین‌حال، مشاهده این علائم به‌تنهایی به معنی خرابی خود موتور نیست. خرابی سنسور موقعیت، اشکال در اینورتر، مشکل کابل‌ها، ضعف سیستم خنک‌کاری یا اختلال ارتباطی نیز می‌تواند علائم مشابه ایجاد کند.

3. موتور استارت و ژنراتور هیبریدی

کیا اپتیما هیبرید از سامانه‌ای برای راه‌اندازی موتور بنزینی و مدیریت تولید انرژی استفاده می‌کند. این بخش ممکن است در زمان روشن‌شدن موتور احتراقی، تغییر وضعیت میان حالت الکتریکی و بنزینی یا مدیریت انرژی نقش داشته باشد.

خرابی در سنسور موقعیت، مدار قدرت، سیم‌کشی یا واحد کنترل این مجموعه می‌تواند باعث بروز خطاهایی در عملکرد موتور یا سیستم هیبرید شود.

برای عیب‌یابی این بخش باید به موارد زیر توجه کرد:

• وضعیت سنسور موقعیت روتور؛
• سلامت اتصالات و سوکت‌ها؛
• داده‌های زنده مربوط به سرعت و موقعیت موتور؛
• دمای موتور الکتریکی؛
• عملکرد مدار قدرت؛
• کدهای خطای ثبت‌شده در واحد کنترل موتور الکتریکی؛
• هماهنگی میان واحد کنترل هیبرید، موتور بنزینی و سامانه انتقال قدرت.

4.باتری ولتاژبالا

باتری ولتاژبالا یا باتری کششی، انرژی موردنیاز موتور الکتریکی را ذخیره می‌کند. این باتری از مجموعه‌ای از ماژول‌ها، حسگرهای دما، مدارهای اندازه‌گیری ولتاژ، سنسور جریان، تجهیزات خنک‌کاری و واحد مدیریت باتری تشکیل شده است.

خرابی باتری لزوماً به معنای خراب‌شدن تمام پک نیست. ممکن است مشکل فقط در یک ماژول، یک اتصال، سنسور دما، فن خنک‌کننده، مدار اندازه‌گیری یا بخش مدیریت باتری ایجاد شده باشد. به همین دلیل، تشخیص دقیق علت خرابی اهمیت زیادی دارد و نباید صرفاً بر اساس یک نشانه یا کد خطا درباره تعویض کل پک تصمیم‌گیری کرد.

اگر می‌خواهید با نشانه‌هایی که می‌توانند به وجود مشکل در باتری هیبریدی اشاره کنند و روش‌های بررسی آن آشنا شوید، می‌توانید راهنمای علائم خرابی باتری خودرو هیبریدی را نیز مطالعه کنید.

نشانه‌های احتمالی مشکل در باتری عبارت‌اند از:

• کاهش محسوس توان الکتریکی؛
• تغییر سریع و غیرعادی سطح شارژ نمایش‌داده‌شده؛
• روشن‌شدن چراغ هشدار هیبرید؛
• افزایش مصرف سوخت؛
• محدودشدن حالت رانندگی الکتریکی؛
• ثبت خطاهای مربوط به اختلاف ولتاژ ماژول‌ها؛
• افزایش دمای باتری؛
• عملکرد نامنظم فن خنک‌کننده باتری؛
• خاموش‌شدن یا محدودشدن سیستم هیبرید.

تعمیرکار نباید تنها با مشاهده یک کد خطا، باتری کامل را تعویض کند. ابتدا باید داده‌های زنده، اختلاف ولتاژ، دمای ماژول‌ها، وضعیت جریان و شرایط ثبت خطا بررسی شود. در واقع، کد خطا بیشتر یک سرنخ برای ادامه فرایند عیب‌یابی است و به‌تنهایی نمی‌تواند مشخص کند که کل پک باتری نیاز به تعویض دارد.

BMS در کیا اپتیما هیبرید چه نقشی دارد؟

BMSیا سیستم مدیریت باتری وظیفه نظارت بر وضعیت باتری ولتاژبالا را بر عهده دارد. این سیستم اطلاعات مربوط به ولتاژ، جریان، دما و شرایط شارژ و تخلیه را بررسی می‌کند و در صورت تشخیص وضعیت غیرعادی، می‌تواند عملکرد باتری یا کل سیستم هیبرید را محدود کند.

مهم‌ترین وظایف BMS عبارت‌اند از:

• پایش ولتاژ بخش‌های مختلف باتری؛
• اندازه‌گیری جریان ورودی و خروجی؛
• کنترل و ارزیابی دمای باتری؛
• تشخیص اختلاف غیرعادی میان ماژول‌ها؛
• نظارت بر شرایط شارژ و تخلیه؛
• ارسال اطلاعات به واحد کنترل هیبرید؛
• کمک به حفاظت باتری در برابر دمای بیش از حد یا شرایط غیرمجاز.

در عیب‌یابی BMS، تعمیرکار باید به تفاوت میان «خرابی واقعی باتری» و «اختلال در اندازه‌گیری یا ارتباط» توجه کند. برای نمونه، یک سنسور دمای معیوب یا اتصال ضعیف می‌تواند داده‌ای نادرست به واحد کنترل ارسال کند و باعث ثبت خطایی شود که در ظاهر شبیه خرابی باتری است.

اینورتر و مبدل ولتاژ چه وظیفه‌ای دارند؟

اینورتر یکی از مهم‌ترین اجزای الکترونیک قدرت در خودروهای هیبریدی است. این بخش انرژی الکتریکی باتری را برای استفاده موتور الکتریکی مدیریت می‌کند و در زمان بازگشت انرژی از موتور به باتری نیز نقش دارد.

اینورتر باید بتواند:

• انرژی الکتریکی را به شکل مناسب برای موتور الکتریکی تبدیل کند؛
• جریان و ولتاژ موتور را کنترل کند؛
• هنگام ترمز احیاکننده، انرژی تولیدشده را مدیریت کند؛
• دما و شرایط عملکرد مدار قدرت را پایش کند؛
• با واحدهای کنترلی دیگر ارتباط داشته باشد.

مبدل ولتاژ نیز می‌تواند برای تبدیل سطح ولتاژ میان مدارهای مختلف استفاده شود. در خودروهای هیبریدی، نباید وظیفه اینورتر، مبدل ولتاژ و مبدل DC/DC را با یکدیگر اشتباه گرفت؛ زیرا هرکدام ساختار، ورودی، خروجی و روش عیب‌یابی مخصوص خود را دارند.

علائم احتمالی مشکل در این بخش‌ها عبارت‌اند از:

• کاهش توان موتور الکتریکی؛
• روشن‌شدن هشدار سیستم هیبرید؛
• ثبت خطاهای مربوط به مدار قدرت؛
• افزایش دما؛
• قطع‌شدن عملکرد موتور الکتریکی؛
• ایجاد خطای ارتباطی میان واحد کنترل و مدار قدرت؛
• بروز مشکل در تأمین برق برخی مصرف‌کننده‌ها.

سیستم خنک‌کاری در کیا اپتیما هیبرید

دمای مناسب برای عملکرد باتری، موتور الکتریکی، اینورتر و سایر اجزای قدرت اهمیت زیادی دارد. افزایش بیش از حد دما می‌تواند موجب کاهش توان، ثبت خطا یا ورود سیستم به حالت حفاظتی شود.

تعمیرکار باید وضعیت موارد زیر را بررسی کند:

• سطح و کیفیت مایع خنک‌کننده؛
• وجود نشتی در مدار؛
• عملکرد پمپ آب مربوط به سامانه هیبرید؛
• سلامت رادیاتور و مسیرهای گردش مایع؛
• وضعیت فن‌ها؛
• گرفتگی مسیرهای عبور هوا؛
• دمای ثبت‌شده توسط حسگرها؛
• عملکرد مدارهای کنترلی سیستم خنک‌کاری.

در مورد باتری، آلودگی یا گرفتگی مسیر هوای ورودی و خروجی می‌تواند موجب افزایش دمای سلول‌ها شود. به همین دلیل، بررسی مسیر خنک‌کاری باید بخشی از سرویس‌های دوره‌ای خودرو باشد.

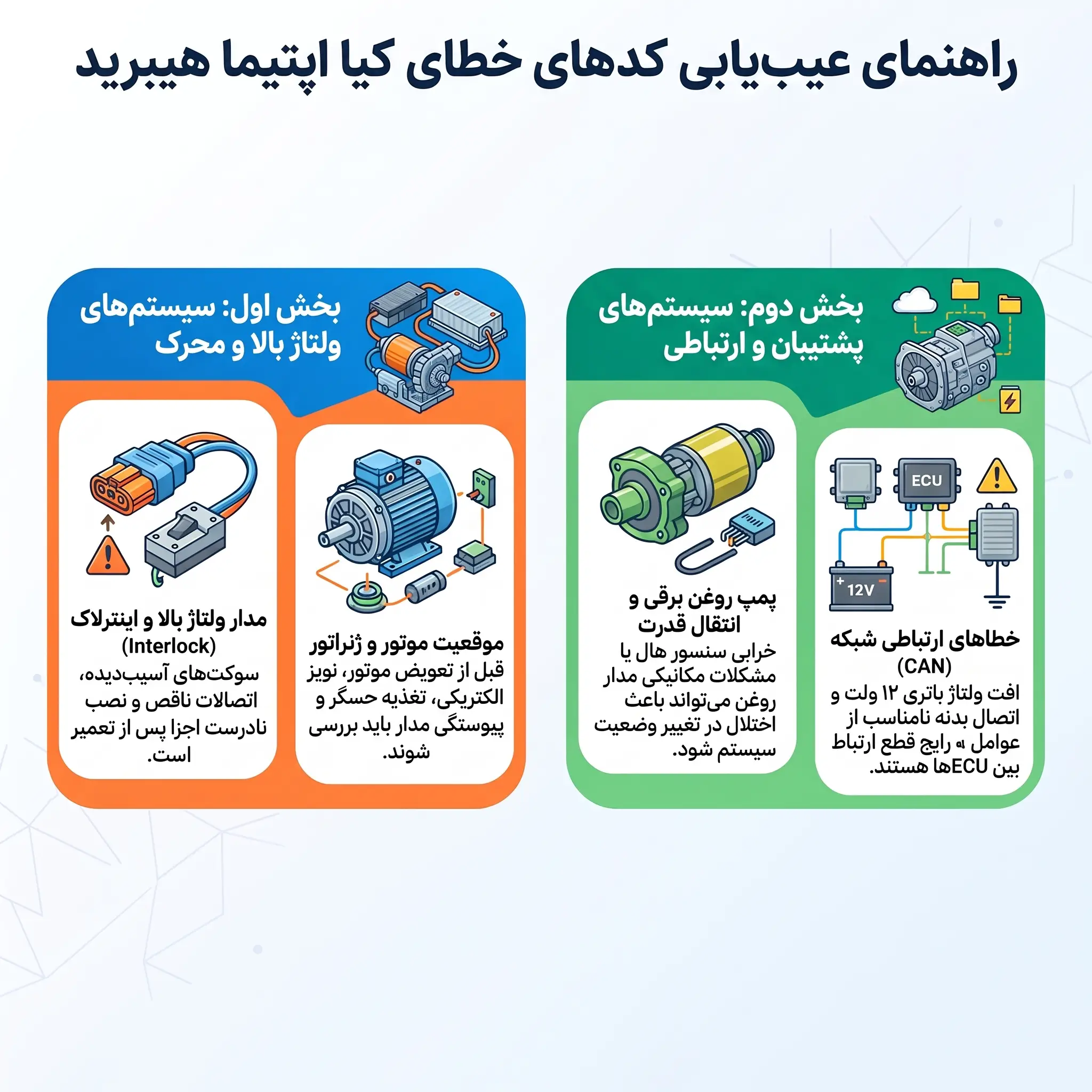

مهم‌ترین کدهای خطا در عیب‌یابی کیا اپتیما هیبرید

کدهای خطا یا DTCها، نقطه شروع مناسبی برای عیب‌یابی هستند؛ اما نباید آن‌ها را نتیجه نهایی تشخیص در نظر گرفت. هر کد خطا باید با توجه به شرایط ثبت، داده‌های زنده، نقشه سیم‌کشی و دستورالعمل تعمیراتی سازنده تحلیل شود.

در منابع تعمیراتی کیا اپتیما هیبرید، نمونه‌هایی از خطاهای مرتبط با بخش‌های مختلف دیده می‌شود؛ ازجمله:

خطاهای مربوط به مدار ولتاژبالا و اینترلاک

برخی خطاها به بازبودن مدار، اختلال در اتصال یا مشکل در مسیر کابل‌های ولتاژبالا مربوط هستند. برای نمونه، خطاهای مرتبط با مدار اینترلاک می‌توانند نشان دهند که سیستم، پیوستگی یا شرایط ایمنی مسیر ولتاژبالا را مناسب تشخیص نداده است.

علت‌های احتمالی عبارت‌اند از:

• اتصال ناقص؛
• سوکت آسیب‌دیده؛
• بازبودن مدار؛
• مشکل در کابل یا رابط ولتاژبالا؛
• خطا در مدار تشخیص اینترلاک؛
• نصب نادرست برخی اجزا پس از تعمیر.

خطاهای مربوط به موقعیت موتور یا ژنراتور

خطاهایی مانند خطاهای سنسور موقعیت می‌توانند به مشکل در حسگر، سیم‌کشی، مدار تغذیه، نویز الکتریکی یا خود مجموعه موتور مربوط باشند.

در این شرایط، تعویض فوری موتور تصمیم مناسبی نیست. ابتدا باید داده‌های موقعیت، تغذیه حسگر، پیوستگی مدار و وضعیت سوکت‌ها بررسی شود.

خطاهای مربوط به پمپ روغن برقی

در برخی نسخه‌های کیا اپتیما هیبرید، پمپ روغن برقی در مدیریت فشار موردنیاز مجموعه انتقال قدرت نقش دارد. خطاهای مربوط به سنسور هال یا عملکرد این پمپ ممکن است موجب اختلال در تغییر وضعیت سیستم یا عملکرد انتقال قدرت شود.

علت خطا می‌تواند به موارد زیر مربوط باشد:

• خرابی سنسور موقعیت موتور پمپ؛
• ایراد در مدار تغذیه؛
• مشکل در موتور پمپ؛
• اختلال در ارتباطات کنترلی؛
• ضعف اتصال یا خوردگی سوکت؛
• مشکل مکانیکی در مدار روغن.

خطاهای ارتباطی

کدهای ارتباطی نشان می‌دهند که یکی از واحدهای کنترل نمی‌تواند اطلاعات موردنیاز را از واحد دیگر دریافت کند. در چنین شرایطی، احتمال خرابی خود ECU تنها یکی از گزینه‌هاست.

مواردی مانند قطعی سیم، اتصال بدنه نامناسب، افت ولتاژ باتری ۱۲ ولت، خرابی سوکت، مقاومت نامناسب شبکه یا اختلال در تغذیه واحد کنترل نیز باید بررسی شوند.

روش اصولی عیب‌یابی کیا اپتیما هیبرید

عیب‌یابی کیا اپتیما هیبرید نباید با تعویض قطعه یا پاک‌کردن کد خطا شروع شود. در این خودرو، چندین واحد کنترلی و مدار الکتریکی در عملکرد سیستم هیبرید نقش دارند و یک خطا ممکن است از بخش دیگری از سیستم ناشی شده باشد. به همین دلیل، بهتر است عیب‌یابی به‌صورت مرحله‌ای و بر اساس اطلاعات ثبت‌شده توسط خودرو انجام شود.

مرحله اول: دریافت شرح دقیق مشکل

پیش از اتصال دستگاه دیاگ، باید شرایط بروز مشکل از راننده پرسیده شود. برای مثال:

• خودرو در حالت سرد مشکل دارد یا پس از گرم‌شدن؟
• مشکل هنگام شتاب‌گیری رخ می‌دهد یا در زمان توقف؟
• چراغ هشدار دائماً روشن است یا به‌صورت مقطعی؟
• آیا خودرو وارد حالت محدودشده شده است؟
• آیا اخیراً باتری ۱۲ ولت، باتری هیبرید، موتور یا قطعه‌ای از سیستم خنک‌کاری تعمیر یا تعویض شده است؟
• آیا خودرو سابقه تصادف، آب‌گرفتگی یا تعمیر سیم‌کشی داشته است؟

همین اطلاعات اولیه می‌تواند محدوده بررسی را مشخص‌تر کند و از انجام آزمون‌های غیرضروری جلوگیری شود.

مرحله دوم: بررسی وضعیت باتری ۱۲ ولت

باتری ۱۲ ولت در فعال‌شدن واحدهای کنترلی و فراهم‌کردن شرایط اولیه راه‌اندازی خودرو نقش مهمی دارد. افت ولتاژ یا ضعف این باتری می‌تواند باعث ثبت چندین خطا شود و تعمیرکار را در مسیر تشخیص دچار اشتباه کند.

در این مرحله، موارد زیر بررسی می‌شوند:

• ولتاژ باتری در حالت خاموش؛
• وضعیت باتری هنگام فعال‌شدن سیستم؛
• سلامت اتصالات مثبت و منفی؛
• وضعیت اتصال بدنه؛
• عملکرد سیستم شارژ ۱۲ ولت؛
• سابقه تخلیه یا تعویض باتری.

این بررسی به معنی نادیده‌گرفتن سیستم ولتاژبالا نیست؛ بلکه کمک می‌کند خطاهای ناشی از تغذیه نامناسب با خرابی اجزای اصلی سیستم هیبرید اشتباه گرفته نشوند.

مرحله سوم: اسکن تمام واحدهای کنترل

در کیا اپتیما هیبرید، اسکن ECU موتور به‌تنهایی برای یک عیب‌یابی کامل کافی نیست. در صورت پشتیبانی دستگاه دیاگ، باید واحدهای کنترلی مرتبط با بخش‌های مختلف خودرو بررسی شوند، از جمله:

• موتور احتراقی؛
• سیستم هیبرید؛
• موتور الکتریکی؛
• باتری ولتاژبالا؛
• سیستم انتقال قدرت؛
• سیستم ترمز؛
• سیستم مدیریت بدنه؛
• سیستم تهویه؛
• واحدهای ارتباطی.

گاهی یک کد خطا در یک واحد ثبت می‌شود، اما علت اصلی آن در مدار یا واحد کنترلی دیگری قرار دارد. بنابراین، بررسی ارتباط میان واحدهای مختلف اهمیت زیادی دارد.

مرحله چهارم: بررسی وضعیت کدهای خطا

ثبت یک DTC به‌تنهایی به معنی خرابی قطعه مربوط به آن نیست. هر کد خطا باید بر اساس وضعیت ثبت‌شدن و شرایط ایجاد آن بررسی شود.

موارد مهم عبارت‌اند از:

• خطای فعلی؛
• خطای ذخیره‌شده؛
• خطای مقطعی؛
• تعداد دفعات ثبت خطا؛
• شرایطی که خطا در آن ایجاد شده است؛
• دما، سرعت، ولتاژ و وضعیت سیستم هنگام ثبت خطا.

برای مثال، خطایی که فقط یک‌بار و هم‌زمان با افت ولتاژ ثبت شده، شرایط متفاوتی با خطایی دارد که در هر بار رانندگی تکرار می‌شود.

اگر چراغ هشدار هیبرید روشن شده باشد، بهتر است علت آن به‌صورت جداگانه بررسی شود؛ زیرا روشن‌شدن Check Hybrid System لزوماً به معنی خرابی باتری نیست و می‌تواند به بخش‌های مختلف سیستم مربوط باشد. برای آشنایی بیشتر با دلایل این هشدار و روند عیب‌یابی آن، می‌توانید مقاله علت روشن شدن چراغ Check Hybrid System را نیز مطالعه کنید.

مرحله پنجم: تحلیل داده‌های زنده

پس از بررسی کدهای خطا، نوبت به تحلیل داده‌های زنده می‌رسد. این اطلاعات می‌توانند جزئیاتی را نشان دهند که از روی DTC به‌تنهایی مشخص نیستند.

بسته به نوع خطا، تعمیرکار ممکن است پارامترهایی مانند موارد زیر را بررسی کند:

• اختلاف ولتاژ ماژول‌های باتری؛
• دمای بخش‌های مختلف باتری؛
• سطح و تغییرات شارژ؛
• وضعیت جریان باتری؛
• موقعیت و عملکرد موتور الکتریکی؛
• عملکرد اجزای سیستم خنک‌کاری.

نکته مهم این است که هیچ عددی نباید به‌صورت مستقل تفسیر شود. داده‌های زنده باید با محدوده‌های مجاز و شرایط اعلام‌شده در دستورالعمل همان خودرو مقایسه شوند.

مرحله ششم: بررسی سیم‌کشی و اتصالات

اگر داده‌های دیاگ و شرایط سیستم نشان دهند که باید مدار الکتریکی بررسی شود، نوبت به کنترل سیم‌کشی و اتصالات می‌رسد. بسیاری از خطاهای الکتریکی می‌توانند در اثر مشکلاتی مانند اتصال ضعیف، خوردگی، نفوذ رطوبت، آسیب سوکت یا تعمیرات غیراصولی ایجاد شوند.

موارد قابل‌بررسی شامل موارد زیر است:

• سوکت‌های واحدهای کنترل؛
• سیم‌های تغذیه و اتصال بدنه؛
• مسیر کابل‌های ولتاژبالا؛
• مدارهای اینترلاک؛
• سیم‌های شبکه ارتباطی؛
• آثار آب‌خوردگی یا خوردگی؛
• آسیب ناشی از تعمیرات قبلی؛
• تغییرات غیراصولی در سیم‌کشی.

در بخش‌های ولتاژبالا، بررسی و ایمن‌سازی باید مطابق دستورالعمل سازنده و توسط فرد آموزش‌دیده انجام شود.

مرحله هفتم: تطبیق نتیجه با دستورالعمل تعمیراتی

در آخرین مرحله، یافته‌های به‌دست‌آمده باید با منابع فنی مربوط به همان خودرو تطبیق داده شوند. نقشه سیم‌کشی، دستورالعمل تعمیراتی، بولتن‌های فنی و مشخصات نسخه خودرو می‌توانند در تعیین روش صحیح آزمون و تعمیر نقش داشته باشند.

این موضوع در کیا اپتیما هیبرید اهمیت بیشتری دارد، زیرا تفاوت سال تولید، نسل، نسخه بازار یا مشخصات خودرو می‌تواند روی محل قطعات، شماره سیم‌ها، نوع واحدهای کنترل و روش آزمون تأثیر بگذارد.

بنابراین، نتیجه نهایی عیب‌یابی باید بر اساس مجموعه‌ای از شواهد شامل شرح مشکل، وضعیت باتری ۱۲ ولت، کدهای خطا، داده‌های زنده، وضعیت سیم‌کشی و دستورالعمل فنی همان خودرو شکل بگیرد؛ نه صرفاً بر اساس یک کد خطا یا یک نشانه ظاهری.

ایمنی در تعمیر کیا اپتیما هیبرید

سیستم ولتاژبالا می‌تواند حتی پس از خاموش‌شدن خودرو خطرناک باشد. بنابراین، تعمیرکار نباید صرفاً با خاموش‌کردن خودرو یا جداکردن باتری ۱۲ ولت تصور کند که مدار ولتاژبالا ایمن شده است.

پیش از هرگونه کار روی بخش‌های ولتاژبالا باید:

• دستورالعمل رسمی ایمن‌سازی همان مدل مطالعه شود؛
• از تجهیزات حفاظت فردی مناسب استفاده شود؛
• ابزارهای عایق و سالم به کار گرفته شوند؛
• خودرو از حرکت ناخواسته ایمن شود؛
• وضعیت سیستم طبق روش سازنده بررسی شود؛
• از لمس یا بازکردن اجزای ولتاژبالا بدون آموزش تخصصی خودداری شود.

کار روی باتری کششی، اینورتر، کابل‌های نارنجی، رله‌های اصلی و سایر مدارهای ولتاژبالا باید توسط فرد آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود. علاوه بر رعایت اصول ایمنی، تعمیرکار برای کار روی خودروهای هیبریدی به مهارت‌های تخصصی در زمینه عیب‌یابی، سیستم ولتاژبالا و تجهیزات تشخیصی نیاز دارد. برای آشنایی بیشتر با این مهارت‌ها، می‌توانید مقاله مهارت‌های تعمیرکار خودرو هیبریدی را مطالعه کنید.

ابزارهای موردنیاز برای تعمیر کیا اپتیما هیبرید

برای عیب‌یابی حرفه‌ای این خودرو، ابزارهای عمومی تعمیرگاه به‌تنهایی کافی نیستند. بسته به نوع کار، تجهیزات زیر می‌توانند ضروری باشند:

• دستگاه دیاگ مناسب کیا و هیوندای؛
• مولتی‌متر با رده ایمنی مناسب؛
• ابزارهای عایق استاندارد؛
• تجهیزات حفاظت فردی مخصوص کار با ولتاژبالا؛
• نقشه‌های سیم‌کشی کارخانه‌ای؛
• تجهیزات بررسی باتری و داده‌های ماژول‌ها؛
• ابزار اندازه‌گیری دما؛
• تجهیزات بررسی سیستم خنک‌کاری؛
• منبع تغذیه و شارژر مناسب برای مدار ۱۲ ولت؛
• ابزار بررسی شبکه ارتباطی؛
• تجهیزات ثبت و تحلیل داده‌های زنده.

انتخاب ابزار باید بر اساس نوع تعمیر، سطح ولتاژ، دستورالعمل سازنده و سطح صلاحیت تعمیرکار انجام شود.

اشتباهات رایج در تعمیر کیا اپتیما هیبرید

تعمیر کیا اپتیما هیبرید به دلیل وجود سیستم ولتاژبالا و چندین واحد کنترلی، نیازمند عیب‌یابی مرحله‌ای و دقت در تشخیص است. بعضی اشتباه‌ها نه‌تنها باعث افزایش هزینه تعمیر می‌شوند، بلکه ممکن است مشکل اصلی را پنهان کرده و روند عیب‌یابی را طولانی‌تر کنند. در ادامه، مهم‌ترین خطاهایی را بررسی می‌کنیم که تعمیرکار باید هنگام عیب‌یابی و تعمیر این خودرو از آن‌ها اجتناب کند.

تعویض باتری بدون تشخیص دقیق

یکی از پرهزینه‌ترین اشتباه‌ها، نسبت‌دادن هر خطای هیبریدی به باتری و پیشنهاد تعویض کامل پک است. باتری ممکن است سالم باشد و مشکل از فن، سنسور، سیم‌کشی، واحد مدیریت یا سیستم خنک‌کاری ایجاد شده باشد.

پاک‌کردن کد خطا بدون رفع علت

پاک‌کردن DTC تنها حافظه خطا را تغییر می‌دهد و لزوماً مشکل را برطرف نمی‌کند. اگر علت اصلی باقی مانده باشد، خطا دوباره ثبت خواهد شد.

استفاده از دیاگ نامناسب

برخی دستگاه‌های عمومی فقط به ECU موتور دسترسی دارند و نمی‌توانند اطلاعات کامل سیستم هیبریدی را بخوانند. برای تشخیص دقیق باید از دستگاهی استفاده شود که با واحدهای کنترل همان خودرو سازگار باشد.

نادیده‌گرفتن باتری ۱۲ ولت

افت ولتاژ باتری ۱۲ ولت می‌تواند خطاهای متعدد ایجاد کند. بی‌توجهی به آن باعث می‌شود تعمیرکار به‌اشتباه سراغ اجزای گران‌قیمت سیستم هیبرید برود.

بی‌توجهی به خنک‌کاری

افزایش دما در باتری، اینورتر یا موتور الکتریکی می‌تواند عملکرد سیستم را محدود کند. بررسی خنک‌کاری باید بخشی از عیب‌یابی باشد، نه اقدامی فرعی.

بررسی‌نکردن سوکت‌ها و سیم‌کشی

در بسیاری از خطاهای الکتریکی، یک اتصال ناقص یا سیم آسیب‌دیده می‌تواند عامل اصلی باشد. تعویض ECU بدون بررسی مدار، تصمیمی پرهزینه و غیرحرفه‌ای است.

استفاده از اطلاعات یک مدل دیگر

حتی در خودروهایی که از نظر ظاهری شبیه هستند، ساختار واحدهای کنترل، شماره قطعات، نقشه سیم‌کشی و نرم‌افزار ممکن است متفاوت باشد. اطلاعات مربوط به یک مدل یا سال تولید نباید بدون تطبیق روی خودروی دیگر استفاده شود.

سرویس‌های پیشگیرانه در کیا اپتیما هیبرید

برای کاهش احتمال خرابی‌های جدی، سرویس‌های پیشگیرانه اهمیت زیادی دارند. این اقدامات می‌توانند شامل موارد زیر باشند:

• بررسی دوره‌ای باتری ۱۲ ولت؛
• کنترل نشانه‌های هشدار روی صفحه کیلومتر؛
• بررسی مسیرهای خنک‌کاری؛
• تمیز نگه‌داشتن مسیر هوای خنک‌کننده باتری؛
• بررسی نشتی مایعات؛
• اسکن دوره‌ای سیستم در صورت مشاهده علائم غیرعادی؛
• توجه به کاهش توان یا تغییر رفتار خودرو؛
• استفاده از قطعات و مایعات مناسب؛
• ثبت سوابق تعمیرات و خطاهای قبلی؛
• انجام به‌روزرسانی‌های نرم‌افزاری طبق دستورالعمل سازنده.

سرویس پیشگیرانه به معنی بازکردن بی‌دلیل باتری یا اجزای ولتاژبالا نیست. بسیاری از بررسی‌ها باید بدون دست‌کاری مدارهای خطرناک و با استفاده از روش‌های تشخیصی مناسب انجام شوند.

آیا تعمیر کیا اپتیما هیبرید بازار کار مناسبی دارد؟

با افزایش تعداد خودروهای هیبریدی در بازار، نیاز به تعمیرکارانی که بتوانند سیستم‌های برقی و الکترونیکی این خودروها را به‌درستی عیب‌یابی کنند، بیشتر می‌شود. بااین‌حال، ورود به این حوزه تنها با شناخت نام قطعات یا مشاهده چند ویدئو امکان‌پذیر نیست.

تعمیرکار حرفه‌ای کیا اپتیما هیبرید باید بتواند:

• ساختار سیستم هیبرید را توضیح دهد؛
• تفاوت مدار ۱۲ ولت و ولتاژبالا را بداند؛
• با اصول ایمنی HV آشنا باشد؛
• کدهای خطا را تحلیل کند؛
• داده‌های زنده را تفسیر کند؛
• نقشه سیم‌کشی را بخواند؛
• شبکه‌های ارتباطی را بررسی کند؛
• مشکل باتری را از مشکل سیستم مدیریت باتری تشخیص دهد؛
• عملکرد اینورتر و موتور الکتریکی را بشناسد؛
• از تعویض غیرضروری قطعات جلوگیری کند.

چگونه تعمیرات کیا اپتیما هیبرید را یاد بگیریم؟

مسیر یادگیری بهتر است مرحله‌به‌مرحله باشد.

مرحله اول: تقویت مبانی برق خودرو

در ابتدا باید مفاهیمی مانند ولتاژ، جریان، مقاومت، توان، اتصال بدنه، مدار سری و موازی، رله، فیوز، سنسور و عملگر به‌خوبی آموخته شوند.

مرحله دوم: شناخت سیستم‌های هیبریدی

در این مرحله، هنرجو باید با باتری کششی، اینورتر، موتور الکتریکی، BMS، مبدل‌ها، ترمز احیاکننده و مدیریت انرژی آشنا شود.

مرحله سوم: آموزش ایمنی ولتاژبالا

پیش از هر کار عملی، اصول ایمن‌سازی، تجهیزات حفاظت فردی، شناسایی اجزای ولتاژبالا و خطرات انرژی ذخیره‌شده باید آموزش داده شود.

مرحله چهارم: یادگیری دیاگ و نقشه‌خوانی

خواندن کدهای خطا، بررسی داده‌های زنده، شناخت واحدهای کنترل و دنبال‌کردن مسیرهای سیم‌کشی از مهارت‌های ضروری تعمیرکار هستند.

مرحله پنجم: تمرین روی سناریوهای واقعی

هنرجو باید بتواند سناریوهایی مانند روشن‌شدن چراغ هشدار هیبرید، کاهش توان، خطای ارتباطی، افزایش دمای باتری یا مشکل در راه‌اندازی موتور را تحلیل کند.

مرحله ششم: کار عملی زیر نظر مربی

کار عملی باید با تجهیزات مناسب، خودروی واقعی و نظارت فرد متخصص انجام شود. به‌ویژه در بخش ولتاژبالا، تجربه عملی بدون رعایت اصول ایمنی می‌تواند خطرناک باشد.

جمع‌بندی

تعمیر و عیب‌یابی کیا اپتیما هیبرید به شناخت هم‌زمان موتور بنزینی، موتور الکتریکی، باتری ولتاژبالا، BMS، اینورتر، مبدل‌های ولتاژ، سامانه خنک‌کاری، واحدهای کنترل و شبکه‌های ارتباطی نیاز دارد.

در این خودرو، یک علامت مشخص ممکن است از چند بخش مختلف ناشی شود. برای مثال، کاهش توان می‌تواند به باتری، اینورتر، موتور الکتریکی، سیستم خنک‌کاری، باتری ۱۲ ولت یا حتی موتور بنزینی مربوط باشد. به همین دلیل، روش حرفه‌ای عیب‌یابی باید بر پایه شرح حال دقیق، اسکن کامل، تحلیل DTC، بررسی داده‌های زنده، کنترل سیم‌کشی و تطبیق با دستورالعمل سازنده انجام شود.

اگر می‌خواهید مهارت‌های لازم برای تعمیر و عیب‌یابی خودروهای هیبریدی را به‌صورت اصولی و عملی یاد بگیرید، می‌توانید در دوره آموزش برق خودرو شرکت کنید. همچنین برای مشاهده مطالب آموزشی، نکات فنی و اطلاع از دوره‌ها، صفحه اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

1. آیا تعمیر کیا اپتیما هیبرید با تعمیر اپتیما بنزینی یکسان است؟

خیر. اگرچه بخش‌هایی مانند موتور بنزینی، سیستم تعلیق و برخی تجهیزات بدنه مشابه هستند، اما نسخه هیبریدی دارای باتری کششی، موتور الکتریکی، اینورتر، واحدهای کنترل اختصاصی و مدارهای ولتاژبالاست و به مهارت‌های تخصصی بیشتری نیاز دارد.

2. آیا روشن‌شدن چراغ هشدار هیبرید به معنی خرابی باتری است؟

خیر. روشن‌شدن هشدار هیبرید می‌تواند به مشکلات باتری، سیستم مدیریت باتری، اینورتر، خنک‌کاری، موتور الکتریکی، سیم‌کشی، ارتباط ECUها یا حتی افت ولتاژ باتری ۱۲ ولت مربوط باشد. تشخیص دقیق به بررسی کدهای خطا و داده‌های زنده نیاز دارد.

3. آیا می‌توان با دیاگ معمولی کیا اپتیما هیبرید را عیب‌یابی کرد؟

دیاگ معمولی ممکن است فقط به برخی واحدهای کنترل دسترسی داشته باشد. برای عیب‌یابی کامل باید از دستگاهی استفاده شود که بتواند واحدهای مرتبط با سیستم هیبرید، باتری، موتور الکتریکی و سایر سامانه‌های خودرو را پشتیبانی کند.

4. مهم‌ترین نکته ایمنی در تعمیر کیا اپتیما هیبرید چیست؟

مهم‌ترین نکته، رعایت دستورالعمل ایمن‌سازی سیستم ولتاژبالا و استفاده از تجهیزات حفاظت فردی و ابزارهای مناسب است. خاموش‌کردن خودرو یا جداکردن باتری ۱۲ ولت به‌تنهایی به معنی ایمن‌شدن مدار ولتاژبالا نیست.

5. آیا تعویض کامل باتری همیشه بهترین راه تعمیر است؟

خیر. ابتدا باید مشخص شود مشکل از ماژول، اتصال، حسگر، سیستم خنک‌کاری، BMS یا کل پک باتری است. تعویض کامل باتری بدون تشخیص دقیق می‌تواند هزینه زیادی به مالک خودرو تحمیل کند.

6. چرا بررسی باتری ۱۲ ولت در عیب‌یابی کیا اپتیما هیبرید اهمیت دارد؟

باتری ۱۲ ولت در فعال‌شدن واحدهای کنترلی و آماده‌سازی خودرو نقش دارد. افت ولتاژ آن می‌تواند باعث ثبت خطاهای متعدد یا اختلال در راه‌اندازی سیستم شود؛ بنابراین باید پیش از نتیجه‌گیری درباره خرابی اجزای گران‌قیمت هیبرید بررسی شود.

7. آیا یادگیری تعمیرات کیا اپتیما هیبرید بدون آموزش عملی امکان‌پذیر است؟

مطالعه تئوری برای شناخت ساختار سیستم ضروری است، اما برای عیب‌یابی حرفه‌ای، آموزش عملی با دیاگ، نقشه سیم‌کشی، تجهیزات ایمنی و خودروی واقعی اهمیت زیادی دارد. تمرین باید زیر نظر مربی متخصص و با رعایت کامل ایمنی انجام شود.
