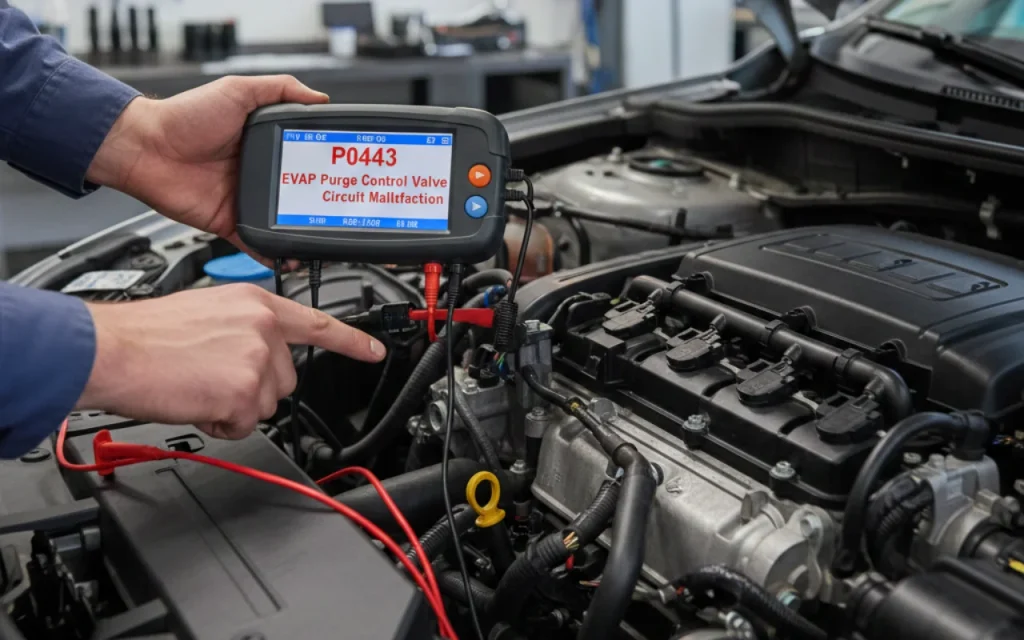

راهنمای جامع عیب‌یابی کد خطای P0443

آیا تا‌به‌حال با خودرویی مواجه شده‌اید که چراغ چک آن روشن است و دستگاه دیاگ کد خطای P0443 را نشان می‌دهد؟ اگر شما یک تکنسین برق خودرو یا یک مالک خودروی حساس هستید، قطعاً می‌دانید که سیستم‌های کنترل آلایندگی در خودروهای انژکتوری امروزی، نقشی حیاتی ایفا می‌کنند. کد P0443 یکی از آن خطاهای رایج، اما گاهی گمراه‌کننده است که مستقیماً به سیستم کنترل بخارات بنزین (EVAP) و به‌طور خاص، مدار الکتریکی شیر برقی کنیستر اشاره دارد.

در این مقاله قصد داریم با نگاهی عمیق و فنی، اما با زبانی ساده و روان، این کد خطا را کالبدشکافی کنیم. ما در اینجا نه‌تنها به دلایل بروز این خطا می‌پردازیم، بلکه روش‌های اصولی تست سیم‌کشی و قطعه را برای خودروهای داخلی، چینی، کیا و هیوندای بررسی خواهیم کرد تا شما بتوانید با اطمینان کامل و بدون تعویض بی‌مورد قطعات، خودرو را تعمیر کنید.

کد خطای P0443 چیست؟

برای درک عمیق این خطا، ابتدا باید وظیفه سیستم EVAP را مرور کنیم. بنزین مایعی فرار است و حتی زمانی که خودرو خاموش است، در باک بخار می‌شود. ورود این بخارات به جو، هم برای محیط‌ زیست مضر است و هم هدررفت سوخت محسوب می‌شود. خودروسازان سیستمی طراحی کرده‌اند که این بخارات را در مخزنی حاوی زغال فعال به نام «کنیستر» ذخیره می‌کند.

شیر برقی کنیستر دروازه‌بان این سیستم است. زمانی که موتور روشن می‌شود و شرایط مناسب است (معمولاً در دور موتورهای بالاتر از دور آرام و دمای کاری نرمال)، ECU فرمانی صادر می‌کند تا این شیر باز شود و مکش منیفولد هوا، بخارات بنزین را از کنیستر به داخل موتور بکشد تا بسوزند.

کد خطای P0443 با عنوان فنی “Evaporative Emission Control System Purge Control Valve Circuit Malfunction” شناخته می‌شود. این عبارت به زبان ساده یعنی: ECU مشکلی در مدار الکتریکی شیر برقی کنیستر تشخیص داده است.

دقت کنید؛ کلمه کلیدی در اینجا «مدار» (Circuit) است. یعنی لزوماً خود شیر خراب نیست، بلکه ممکن است سیم‌کشی، سوکت‌ها یا حتی درایور داخلی ECU دچار مشکل شده باشند.

نکته طلایی برای تعمیرکاران:

هرگز با دیدن این کد، بلافاصله اقدام به تعویض شیر برقی کنیستر نکنید. این کار دقیقاً همان جایی است که تعمیرکاران تازه‌کار ضرر می‌کنند. اصول اقتصاد رفتاری به ما می‌گوید که از زیان گریزان باشیم؛ پس با عیب‌یابی دقیق، از هزینه اضافی برای مشتری و آسیب به اعتبار خود جلوگیری کنید.

علائم و نشانه‌های خرابی شیر برقی کنیستر و کد خطای P0443

اگرچه گاهی اوقات راننده هیچ تغییر محسوسی در عملکرد خودرو حس نمی‌کند، اما خرابی در این مدار می‌تواند علائم زیر را ایجاد کند:

1. روشن شدن چراغ چک: اولین و قطعی‌ترین نشانه است.
2. بوی شدید بنزین: اگر شیر در حالت باز گیر کرده باشد یا مدار قطع شده و تخلیه انجام نشود، ممکن است بوی بنزین در اطراف خودرو یا داخل کابین استشمام شود.
3. نوسان دور موتور: اگر شیر برقی کنیستر در حالت باز قفل شده باشد، مکش دائمی هوا از سمت باک (که سوخت غنی دارد) می‌تواند نسبت سوخت و هوا را به هم بریزد و باعث ریپ زدن خودرو در دور آرام شود.
4. فیس کردن درب باک: هنگام باز کردن درب باک، صدای خروج شدید گاز شنیده می‌شود (فشار بیش‌از‌حد در باک).
5. افزایش مصرف سوخت: هرچند جزئی، اما اختلال در سیستم EVAP می‌تواند روی مصرف سوخت تأثیر بگذارد.

دلایل اصلی بروز کد خطای P0443

چرا ECU این کد را ثبت می‌کند؟ بیایید احتمالات را از شایع‌ترین به نادرترین بررسی کنیم:

• خرابی بوبین داخلی شیر برقی: سیم‌پیچ داخلی شیر ممکن است دچار قطعی (Open Circuit) یا اتصالی (Short Circuit) شده باشد.
• مشکلات سیم‌کشی و سوکت: شایع‌ترین دلیل در خودروهای داخلی و چینی، خشک شدن سیم‌ها، شکستگی سوکت، سولفاته شدن پین‌ها یا قطعی سیم در مسیر دسته سیم موتور است.
• ضعف در اتصال بدنه یا برق تغذیه: شیر کنیستر معمولاً یک برق 12 ولت دائم (یا سوئیچ) و یک پالس منفی از ECU دریافت می‌کند. قطع شدن هر کدام باعث ثبت خطا می‌شود.
• خرابی درایور ECU: در موارد نادر، آی‌سی درایور داخل ایسیو که وظیفه کنترل شیر را دارد، می‌سوزد. (این مورد در برخی مدل‌های هیوندای و کیا دیده شده است).

مراحل گام‌به‌گام عیب‌یابی و رفع خطا

این بخش مخصوص شماست؛ کسانی که می‌خواهند فراتر از یک تعویض‌کار ساده باشند. برای عیب‌یابی اصولی، به یک مولتی‌متر و ترجیحاً دستگاه دیاگ نیاز دارید.

۱. بازرسی چشمی

قبل از دست به آچار شدن، کاپوت را بالا بزنید.

• سوکت شیر برقی کنیستر را بررسی کنید. آیا لق است؟ آیا پین‌ها سولفاته شده‌اند؟
• مسیر سیم‌کشی را دنبال کنید. آیا سیم‌ها به بدنه داغ موتور یا قطعات متحرک ساییده شده‌اند؟
• شلنگ‌های متصل به شیر را چک کنید (هرچند P0443 مربوط به مدار برقی است، اما پارگی شلنگ می‌تواند کدهای مکمل دیگری ایجاد کند).

۲. تست مقاومت شیر برقی

سوکت شیر را جدا کنید. مولتی‌متر را روی حالت اهم (Ω) قرار دهید و مقاومت بین دو پایه شیر برقی را اندازه بگیرید.

• رنج نرمال: معمولاً بین 14 تا 35 اهم (بسته به نوع خودرو متفاوت است. برای خودروهای داخلی مثل پژو و پراید حدود 20 تا 30 اهم و برای هیوندای و کیا مقادیر در دفترچه راهنما ذکر شده است).
• تحلیل: اگر مقاومت بی‌نهایت (OL) بود، سیم‌پیچ قطع شده است. اگر مقاومت بسیار کم (نزدیک به صفر) بود، سیم‌پیچ اتصال کوتاه کرده است. در هر دو صورت، شیر باید تعویض شود.

۳. تست ولتاژ تغذیه

سوئیچ خودرو را باز کنید (موتور خاموش). مولتی‌متر را روی ولتاژ DC قرار دهید.

• پراب مشکی را به بدنه (منفی باتری) و پراب قرمز را به پین تغذیه سوکت (سمت دسته سیم) بزنید.
• باید ولتاژ باتری (حدود 12 ولت) را مشاهده کنید.
• نکته: در اکثر خودروها، برق شیر کنیستر از رله دوبل یا جعبه فیوز اصلی تأمین می‌شود. اگر ولتاژ ندارید، فیوزها و رله‌ها را چک کنید.

۴. تست سیم سیگنال

این مرحله حساس است. یکی از پایه‌های سوکت برق 12 ولت دارد. پایه دیگر مستقیماً به ECU می‌رود.

• باید تداوم این سیم را تا کانکتور ECU با تست بیزر مولتی‌متر چک کنید.
• همچنین مطمئن شوید که این سیم به بدنه یا به برق مثبت اتصالی ندارد. اتصالی این سیم به برق مثبت می‌تواند فوراً درایور ECU را بسوزاند.

هشدار ایمنی:

هنگام تست سیم‌کشی سمت ECU، حتماً سر باتری را جدا کنید تا از آسیب‌های احتمالی ناشی از نوسان برق جلوگیری شود. داشتن دانش کافی در زمینه نقشه‌خوانی برای پیدا کردن پین صحیح روی ECU الزامی است. اگر در این زمینه نیاز به مهارت بیشتری دارید، پیشنهاد می‌کنیم دوره‌های جامع آموزش برق خودرو آکادمی کارنو مهارت را بررسی کنید. در این دوره‌ها، نقشه‌خوانی خودروهای داخلی و خارجی را به صورت کاملاً عملی فرا خواهید گرفت.

۵. تست عملکرد با دیاگ

دستگاه دیاگ را وصل کنید. وارد منوی تست عملگرها (Actuator Test) شوید و گزینه Canister Purge Valve را انتخاب کنید.

• با فعال‌سازی تست، باید صدای «تیک‌تیک» منظمی از شیر بشنوید.
• اگر صدا شنیده شد اما همچنان کد خطا پاک نمی‌شود یا برمی‌گردد، ممکن است شیر به صورت مکانیکی سالم باشد اما در شرایط خاص (دمای بالا) مدار برقی آن قطع و وصل شود.

تفاوت‌های سیستم کنیستر در خودروهای مختلف

به عنوان یک متخصص باید تفاوت‌های ظریف بین برندها را بشناسید:

خودروهای داخلی (ایران‌خودرو و سایپا)

در خودروهایی مثل پژو 206، 405 و پراید، شیر برقی معمولاً در دسترس است. مشکل رایج در این خودروها، شکستگی سوکت به دلیل حرارت بالای موتور و یا گرفتگی شلنگ‌های بخار است که باعث فشار به شیر می‌شود.

خودروهای چینی (JAC, Lifan, MVM)

در خودروهای چینی کیفیت قطعات لاستیکی و پلاستیکی گاهی پایین‌تر است. ترک‌خوردگی بدنه شیر کنیستر یا نشتی از اورینگ‌های آن شایع است. همچنین پین‌اوت‌های ECU در این خودروها تنوع زیادی دارد و دسترسی به نقشه دقیق بسیار مهم است.

خودروهای کره‌ای (Hyundai & Kia)

در خودروهای هیوندای و کیا، سیستم EVAP بسیار پیشرفته‌تر است و شامل سنسور فشار باک و شیر تهویه در عقب خودرو نیز می‌شود. اما کد P0443 همچنان به شیر داخل محفظه موتور اشاره دارد. در این خودروها، الگوریتم ECU برای تست شیر بسیار دقیق است و کوچکترین تغییر در مقاومت شیر را خطا اعلام می‌کند.

راهکارهای پیشگیری از بروز کد خطای P0443

شما به عنوان مدیر یا تعمیرکار، می‌توانید با ارائه توصیه‌های ساده، وفاداری مشتری را افزایش دهید. به مشتریان خود بگویید:

1. باک را لبریز نکنند: بعد از قطع‌کن نازل پمپ بنزین، اصرار به پر کردن باک نداشته باشند. ورود بنزین مایع به جای بخار به داخل سیستم کنیستر، قاتل اصلی شیر برقی و زغال کنیستر است.
2. درب باک را چک کنند: خرابی واشر درب باک می‌تواند باعث ورود هوای اضافه و کارکرد بیش‌از‌حد سیستم شود.

نتیجه‌گیری

کد خطای P0443 هشداری است که نباید نادیده گرفته شود. اگرچه ممکن است خودرو همچنان حرکت کند، اما نادیده گرفتن آن می‌تواند منجر به افزایش مصرف سوخت، آسیب به ECU و آلودگی محیط‌ زیست شود. کلید موفقیت در رفع این عیب، درک صحیح از مدار الکتریکی و استفاده از روش‌های تست اصولی (نه آزمون و خطا) است.

ما در آکادمی کارنو مهارت، معتقدیم که یک تعمیرکار ماهر، یک تعویض‌کار نیست؛ بلکه یک عیب‌یاب دقیق است. اگر علاقه‌مند هستید تا مهارت‌های خود را در زمینه سیستم‌های انژکتوری و برق خودروهای نسل جدید (از داخلی گرفته تا چینی و کره‌ای) ارتقا دهید و به جمع نخبگان این صنعت بپیوندید، دوره‌های تخصصی کارنو مهارت منتظر شما هستند.

برای مشاهده ویدیوهای آموزشی رایگان و نکات فنی روزانه، حتماً به پیج اینستاگرام کارنو مهارت سر بزنید. آینده شغلی شما در گرو مهارت‌هایی است که امروز می‌آموزید.

دوره برق و انژکتور و آپشنال خودروهای کره ای

20.000.000 تومان – 50.000.000 تومانPrice range: 20.000.000 تومان through 50.000.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

سوالات متداول

۱. آیا رانندگی با کد خطای P0443 خطرناک است؟

رانندگی با این خطا معمولاً باعث توقف ناگهانی خودرو نمی‌شود و خطر ایمنی فوری ندارد. اما در درازمدت باعث افزایش مصرف سوخت، آسیب به کنیستر و احتمالاً آسیب به ECU می‌شود. بهتر است در اولین فرصت بررسی شود.

۲. هزینه تعمیر شیر برقی کنیستر چقدر است؟

هزینه بسته به نوع خودرو و ریشه مشکل متفاوت است. اگر مشکل فقط قطعی سیم باشد، هزینه کمتری دارد (هزینه اجرت عیب‌یابی). اما اگر نیاز به تعویض شیر برقی اصلی (مخصوصاً در خودروهای کره‌ای) باشد، هزینه قطعه بیشتر خواهد بود.

۳. چگونه بفهمیم شیر کنیستر سالم است یا خراب؟

مطمئن‌ترین راه، اندازه‌گیری مقاومت (اهم) شیر با مولتی‌متر و مقایسه آن با عدد استاندارد کارخانه است. همچنین با اعمال برق ۱۲ ولت مستقیم (به صورت لحظه‌ای) باید صدای باز و بسته شدن آن شنیده شود و مسیر هوا باز شود.

۴. آیا شستشوی شیر برقی کنیستر مشکل P0443 را حل می‌کند؟

در بسیاری از موارد خیر. کد P0443 مربوط به مدار الکتریکی است. شستشو فقط در صورتی کمک می‌کند که شیر به دلیل آلودگی گیر مکانیکی کرده باشد (که معمولاً کد P0441 می‌دهد)، اما برای مشکل سیم‌پیچ داخلی یا قطعی برق، شستشو بی‌فایده است.
