راهنمای جامع سوکت عیب‌یاب OBD2؛ درگاه ارتباطی تعمیرکار با مغز خودرو

آیا تا‌به‌حال برایتان پیش آمده که دستگاه دیاگ را به خودرو متصل کنید، اما هیچ ارتباطی با ایسیو برقرار نشود؟ در آن لحظه، مشتری با نگرانی به شما نگاه می‌کند و شما به عنوان متخصص، باید سریع‌ترین راهکار را پیدا کنید. اینجاست که شناخت عمیق «سوکت OBD» تفاوت یک تعویض‌کار و یک تعمیرکار حرفه‌ای را مشخص می‌کند. در دنیای پیچیده‌ی خودروهای امروزی، سوکت OBD2 (On-Board Diagnostics) تنها یک درگاه پلاستیکی ساده نیست؛ بلکه دروازه‌ی ورود به دنیای دیجیتال خودرو و زبان مشترک میان شما و کامپیوتر مرکزی ماشین است.

در این مقاله جامع، قصد داریم کالبدشکافی کاملی از این پورت حیاتی داشته باشیم. از بررسی پایه‌ها و پروتکل‌ها گرفته تا قلق‌های عیب‌یابی در خودروهای چینی و داخلی. اگر می‌خواهید در عیب‌یابی برق خودرو یک سر و گردن از رقبا بالاتر باشید، این مقاله دقیقاً برای شما نوشته شده است.

سوکت OBD-II چیست و چه تفاوتی با نسل اول (OBD-I) دارد؟

سیستم عیب‌یابی خودرو یا همان OBD، سیستمی است که به تعمیرکاران اجازه می‌دهد تا وضعیت سلامت سیستم‌های الکترونیکی خودرو را پایش کنند. اما داستان این سوکت به دو دوره تقسیم می‌شود: قبل از سال ۱۹۹۶ و بعد از آن.

دوران هرج‌وجرج (OBD-I)

قبل از سال ۱۹۹۶، هر خودروسازی سازِ خودش را می‌زد. سوکت دیاگ بنز با تویوتا فرق داشت و دیاگ پژو به پراید نمی‌خورد. این سیستم که به OBD-I معروف بود، استاندارد واحدی نداشت. تعمیرکاران مجبور بودند برای هر برند خودرو، کابل‌ها و دستگاه‌های متفاوتی داشته باشند که هم هزینه را بالا می‌برد و هم فرآیند عیب‌یابی را کند می‌کرد.

عصر استانداردسازی (OBD-II)

از سال ۱۹۹۶ به بعد، انجمن مهندسان خودرو (SAE) و سازمان‌های استاندارد جهانی، خودروسازان را ملزم به استفاده از یک پورت واحد کردند: سوکت ۱۶ پین OBD2.

این تغییر انقلابی باعث شد تا شما با یک دستگاه دیاگ واحد، بتوانید هم خودروی پراید را عیب‌یابی کنید و هم یک هیوندای سانتافه را.

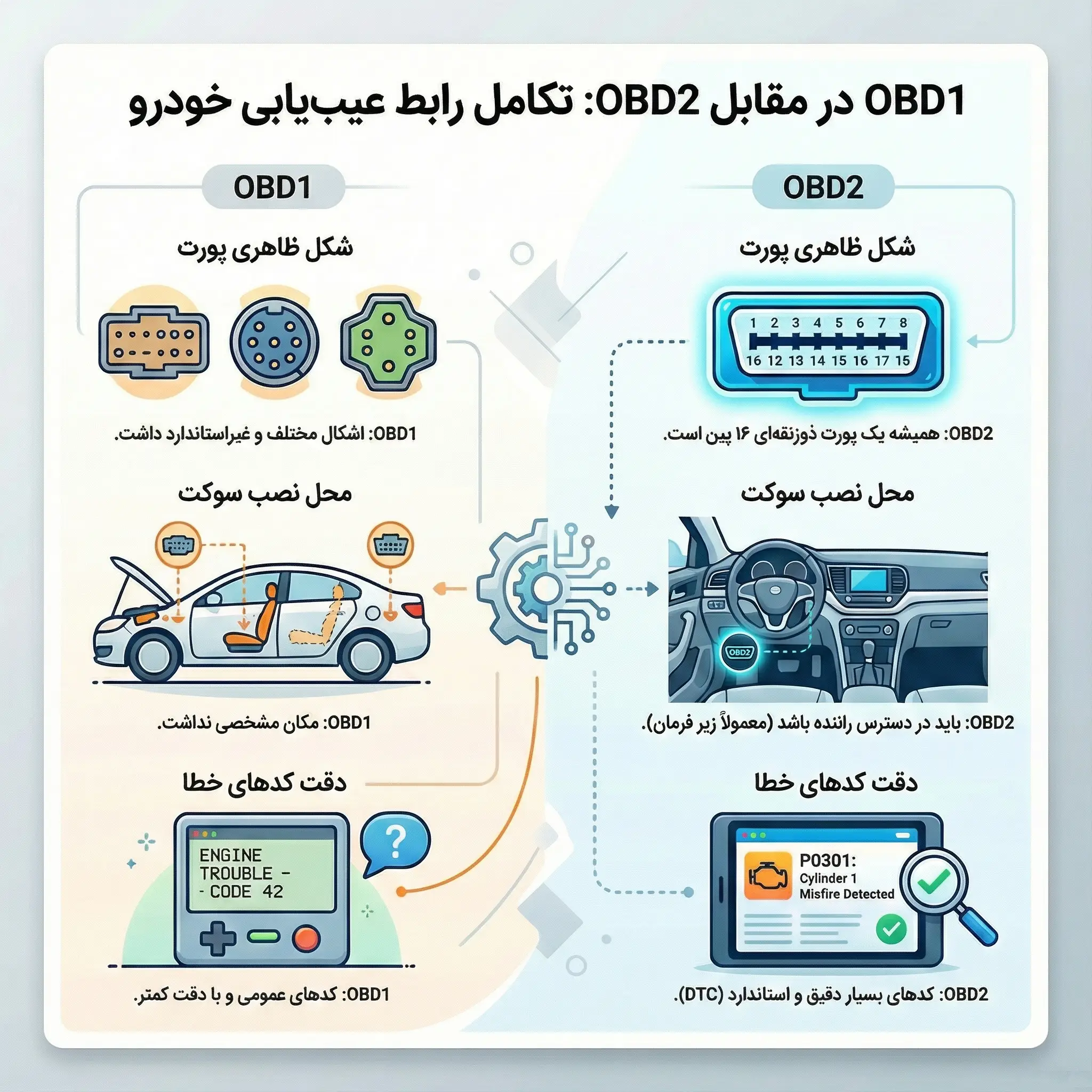

تفاوت‌های کلیدی OBD1 و OBD2

• شکل ظاهری: OBD1 اشکال مختلفی داشت، اما OBD2 همیشه یک ذوزنقه ۱۶ پین است.
• محل نصب: در OBD2، سوکت باید در دسترس راننده (معمولاً زیر فرمان) باشد.
• دقت خطاها: کدهای خطا در OBD2 بسیار دقیق‌تر و استانداردتر (DTC) هستند.

نکته مهم: اگرچه شکل سوکت در تمام خودروهای استاندارد (از ۱۹۹۶ به بعد) یکسان است، اما «پروتکل‌های ارتباطی» یا همان زبان گفتگوی پین‌ها می‌تواند متفاوت باشد که در ادامه به آن می‌پردازیم.

کالبدشکافی پین‌های سوکت OBD2

برای یک متخصص آموزش برق خودرو، شناختن وظیفه هر پین از نان شب واجب‌تر است. وقتی دیاگ به خودرو وصل نمی‌شود، اولین کار بررسی ولتاژ و اتصال این پین‌هاست. بیایید نگاهی دقیق به این ۱۶ پایه بیندازیم.

جدول راهنمای پین‌های استاندارد OBD2

پین ۱۶ (تغذیه ۱۲ ولت) و پین‌های ۴ و ۵ (اتصال بدنه)

این سه پین، مثلث حیاتی روشن شدن دستگاه دیاگ شما هستند.

• پین ۱۶: برق مستقیم باتری است. حتی وقتی سوییچ بسته است، این پایه باید برق داشته باشد. اگر دیاگ شما روشن نمی‌شود، ۹۰ درصد مواقع مشکل از همین پایه است.
• پین ۴ و ۵: پین ۴ به شاسی فلزی خودرو وصل است، اما پین ۵ گراندِ تمیز و بدون نویزی است که از ایسیو یا سیم‌کشی حساس می‌آید. تفاوت ولتاژ بین این دو گراند گاهی نشان‌دهنده‌ی ضعف در اتصال بدنه خودرو است.

پین‌های پروتکل CAN (۶ و ۱۴) و K-Line (۷)

این پین‌ها، مسیرهای انتقال داده هستند.

• شبکه CAN: در خودروهای جدیدتر (مثل دنا پلاس، تارا، و خودروهای چینی و کره‌ای جدید)، ارتباط پرسرعت از طریق پین ۶ (CAN High) و پین ۱۴ (CAN Low) انجام می‌شود. قطع شدن یا اتصالی در این سیم‌ها، کل شبکه خودرو را مختل می‌کند.
• پین ۷ (K-Line): در خودروهای قدیمی‌تر (مثل پراید صبا، پژو ۴۰۵ مدل پایین) و برخی قسمت‌های خودروهای جدید، از این تک سیم برای انتقال داده استفاده می‌شود.

چرا دستگاه دیاگ به سوکت OBD وصل نمی‌شود؟

یکی از چالش‌های روزمره در تعمیرگاه، عدم برقراری ارتباط دیاگ با خودرو است. قبل از اینکه ایسیو را باز کنید یا مشتری را با هزینه‌های سنگین بترسانید، مراحل زیر را طی کنید.

گام اول: بررسی تغذیه سوکت

آیا چراغ‌های روی دستگاه دیاگ روشن می‌شوند؟ اگر نه، برق ۱۲ ولت پین ۱۶ قطع است.

بارها دیده شده که راننده با استفاده از شارژر فندکی بی کیفیت، فیوز را سوزانده و حالا دیاگ به خودرو وصل نمی‌شود. با تعویض یک فیوز ساده، مشکل حل می‌شود.

گام دوم: بررسی شبکه (CAN)

اگر دیاگ روشن می‌شود اما “خطای عدم ارتباط” (Communication Error) می‌دهد:

۱. سوییچ را ببندید.

۲. با مولتی‌متر، مقاومت بین پین ۶ و پین ۱۴ را اندازه بگیرید.

۳. عدد نمایش داده شده باید حدود ۶۰ اهم باشد. (این مقاومت حاصل موازی شدن دو مقاومت ۱۲۰ اهمی در ابتدا و انتهای شبکه CAN است).

۴. اگر عدد ۱۲۰ اهم دیدید، یعنی مدار در یک نقطه قطع شده است. اگر عدد نزدیک صفر بود، شبکه اتصالی دارد.

این مباحث پیچیده و نحوه نقشه‌خوانی دقیق، بخشی از سرفصل‌های تخصصی ما در دوره آموزش تعمیرات کیا و هیوندای است که به صورت کاملاً عملی در کارگاه بررسی می‌شود.

دوره برق و انژکتور و آپشنال خودروهای کره ای

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

یادگیری صفر تا صد برق، انژکتور و آپشنال خودروهای کره ای در 42 فصل آموزشی تئوری و عملی، با تدریس تخصصی مهندس سپهر علیمحمدی، ویژه ارتقای مهارت فنی‌کاران خودرو.مناسب برای فنی‌کارانی که به‌دنبال افزایش درآمد خود هستند.

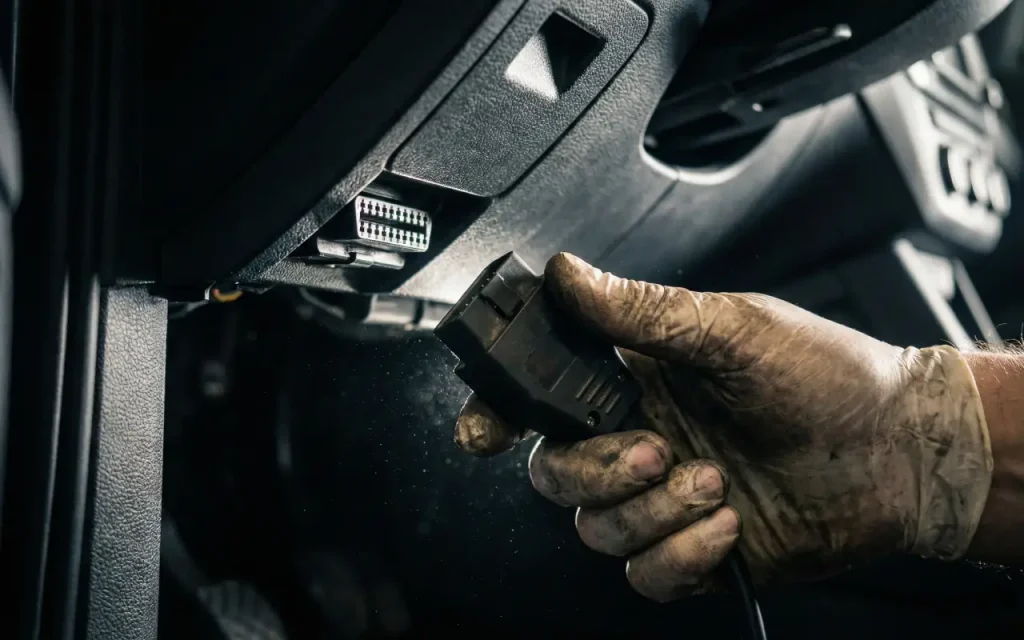

محل نصب سوکت OBD در خودروهای مختلف

اگرچه استاندارد جهانی می‌گوید سوکت باید در دسترس راننده باشد، اما طراحان خودرو (مخصوصاً چینی‌ها و فرانسوی‌ها) گاهی خلاقیت‌های عجیبی به خرج می‌دهند. دانستن جای سوکت، سرعت عمل شما را بالا می‌برد و حس حرفه‌ای بودن به مشتری می‌دهد.

۱. خودروهای داخلی (ایران‌خودرو و سایپا)

• پژو ۴۰۵ و پارس (داشبورد قدیم): معمولاً داخل جعبه فیوز زیر فرمان سمت چپ، یا در برخی مدل‌های خیلی قدیمی داخل محفظه موتور (نادر).
• سمند و دنا: زیر قاب فرمان، سمت چپ (نیاز به باز کردن درب جعبه فیوز).
• پژو ۲۰۶ و ۲۰۷: زیر قاب فرمان، دقیقاً زیر مجموعه فیوزها.
• پراید و تیبا: زیر داشبورد سمت راننده، نزدیک به پدال کلاچ (معمولاً آویزان یا متصل به یک بست فلزی).

۲. خودروهای چینی (جک، لیفان، ام‌وی‌ام)

پیدا کردن سوکت در این خودروها گاهی شبیه به جستجوی گنج است. اگر به دنبال یادگیری عمیق سیستم‌های برقی این خودروها هستید، آموزش تعمیرات خودروهای چینی در مجموعه کارنو مهارت، تمام این نکات ریز را پوشش می‌دهد.

• JAC J5 و J3: زیر داشبورد سمت راننده، اما گاهی بسیار نزدیک به ستون وسط کنسول نصب شده است.
• Lifan X60: زیر فرمان، سمت چپ، گاهی پشت یک کاور پلاستیکی کوچک پنهان شده است.
• MVM 110: این یکی معروف است. سوکت در سمت شاگرد، زیر داشبورد و نزدیک به کنسول وسط قرار دارد. (برخلاف اکثر خودروها).
• MVM X33: زیر فرمان سمت راننده، اما جهت سوکت ممکن است برعکس باشد.
• Brilliance: معمولاً در سمت چپ راننده، زیر دکمه‌های تنظیم ارتفاع نور چراغ.

دوره برق و انژکتور و آپشنال خودروهای چینی

9.980.000 تومان – 24.900.000 تومانPrice range: 9.980.000 تومان through 24.900.000 تومان

با بیش از 80 ساعت آموزش عملی و تخصصی، این دوره شما را برای عیب‌یابی و تعمیر سیستم‌های برق و انژکتور خودروهای چینی آماده می‌کند. مناسب برای فنی‌کارانی که به‌دنبال ورود حرفه‌ای به بازار خودروهای وارداتی هستند.

۳. خودروهای وارداتی (کیا و هیوندای)

در اکثر مدل‌های کیا و هیوندای (مثل سانتافه، سوناتا، اپتیما)، سوکت دیاگ زیر فرمان و پشت یک درپوش پلاستیکی قرار دارد که روی آن عبارت OBD یا Fuses نوشته شده است. دسترسی به آن‌ها معمولاً بسیار راحت است.

معرفی پروتکل‌های ارتباطی استاندارد در درگاه OBD2

وقتی دستگاه دیاگ را وصل می‌کنید، دستگاه سعی می‌کند “زبان” ایسیو را پیدا کند. این زبان‌ها پروتکل نام دارند. ۵ پروتکل اصلی وجود دارد:

1. SAE J1850 PWM: بیشتر در خودروهای فورد استفاده می‌شود.
2. SAE J1850 VPW: مختص جنرال موتورز (GM).
3. ISO 9141-2: پروتکل قدیمی که در خودروهای اروپایی، آسیایی و کرایسلر رایج بود (استفاده از پین ۷).
4. ISO 14230 KWP2000: نسخه پیشرفته‌تر پروتکل قبلی که در بسیاری از خودروهای داخلی مدل میانی استفاده شده است.
5. ISO 15765 CAN: مدرن‌ترین پروتکل که از سال ۲۰۰۸ در تمامی خودروهای آمریکا و اروپا اجباری شد. سرعت بسیار بالا و قابلیت عیب‌یابی همزمان چندین یونیت از ویژگی‌های آن است.

ابزارهای متصل شونده به سوکت OBD

سوکت OBD2 فقط برای دیاگ‌های گران‌قیمت تعمیرگاهی نیست. امروزه ابزارهای متنوعی به این پورت وصل می‌شوند:

• دیاگ‌های پرتابل و تبلتی: ابزار اصلی کار شما. قابلیت خواندن پارامترها، تست عملگرها و تعریف سوییچ.
• دانگل‌های ELM327 (بلوتوثی/وای‌فای): ابزارهای ارزانی که به موبایل وصل می‌شوند. بیشتر برای خواندن کدهای خطا و پاک کردن آن‌ها کاربرد دارند و برای تعمیرات تخصصی توصیه نمی‌شوند.
• Hud (Head-Up Display): دستگاه‌هایی که سرعت و دور موتور را روی شیشه جلو نمایش می‌دهند، اطلاعات خود را از پورت OBD می‌گیرند.
• ردیاب‌ها (GPS): برخی ردیاب‌های ساده مستقیماً به سوکت دیاگ وصل می‌شوند تا برق خود را تأمین کنند (هرچند به راحتی توسط سارق جدا می‌شوند).

نتیجه‌گیری

سوکت OBD2، پنجره‌ای به روح خودرو است. به عنوان یک تعمیرکار، هرچقدر تسلط شما بر پین‌اوت‌ها، پروتکل‌ها و روش‌های عیب‌یابی این سوکت بیشتر باشد، سرعت و دقت کارتان افزایش می‌یابد. دیدیم که چگونه یک فیوز ساده یا یک پین کثیف می‌تواند مانع ارتباط دیاگ شود و چطور مکان سوکت در خودروهای چینی می‌تواند گمراه‌کننده باشد.

در دنیای تعمیرات خودرو، دانش قدرت است و تجربه، سرعت. در آکادمی کارنو مهارت، ما نه تنها تئوری‌ها را آموزش می‌دهیم، بلکه در دوره‌های عملی، شما را با چالش‌های واقعی بازار کار روبرو می‌کنیم.

اگر می‌خواهید از یک مکانیک سنتی به یک متخصص برق و الکترونیک مدرن تبدیل شوید، پیشنهاد می‌کنیم همین حالا نگاهی به سرفصل‌های دوره‌های ما بیندازید یا برای مشاوره رایگان با کارشناسان ما تماس بگیرید. همچنین برای دیدن ویدیوهای آموزشی کوتاه و ترفندهای روزانه، حتماً پیج اینستاگرام کارنو مهارت را دنبال کنید.

سوالات متداول

۱. آیا می‌توان سوکت OBD2 را تعویض کرد؟

بله، اگر پین‌ها گشاد شده باشند یا سوکت شکسته باشد، می‌توان آن را با یک سوکت نری OBD2 نو تعویض کرد. فقط باید دقت کنید که سیم‌ها را دقیقاً طبق نقشه و رنگ‌بندی سر جای خود لحیم کنید.

۲. چرا دیاگ به خودرو وصل می‌شود اما پارامترها را نشان نمی‌دهد؟

این مشکل معمولاً مربوط به انتخاب غلط “نوع خودرو” یا “نوع ایسیو” در منوی دستگاه دیاگ است. همچنین کثیفی پین‌های دیتا (پین ۷ یا ۶ و ۱۴) می‌تواند باعث قطع و وصل شدن ارتباط شود.

۳. آیا اتصال دائم دانگل بلوتوثی به سوکت OBD به باتری آسیب می‌زند؟

بله، از آنجا که پین ۱۶ دارای برق دائم است، اگر دانگل کیفیت پایینی داشته باشد و به حالت خواب (Sleep Mode) نرود، می‌تواند در طولانی‌مدت (چند روز توقف خودرو) باتری را تخلیه کند.

۴. در خودروهای دوگانه‌سوز دستی، چگونه دیاگ بزنیم؟

برای ایسیو بنزین از همان سوکت OBD استفاده می‌شود. اما برای ایسیو گاز (در مدل‌های کارگاهی/دستی)، معمولاً یک سوکت جداگانه ۳ یا ۴ پین در داخل کاپوت وجود دارد که نیاز به کابل مخصوص دارد.

۵. سوکت عیب‌یاب خودروهای قدیمی (مثل زانتیا) کجاست؟

در زانتیا، سوکت داخل جعبه فیوز داخل اتاق (سمت چپ فرمان) قرار دارد. توجه کنید که اگر زانتیا مدل پایین باشد، ممکن است سوکت ۳۰ پین مخصوص پژو-سیتروئن را داشته باشد که نیاز به مبدل OBD2 دارد.
