دستگاه تستر GODIAG GT100 X

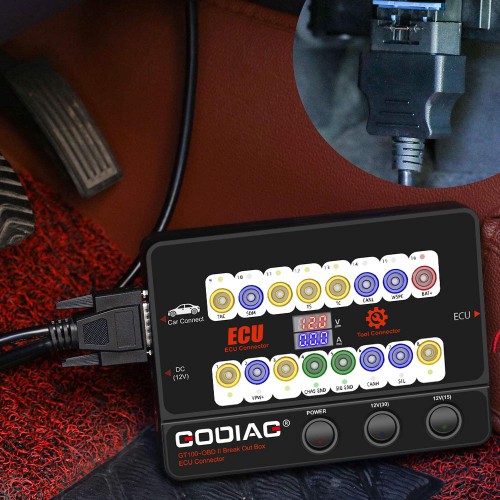

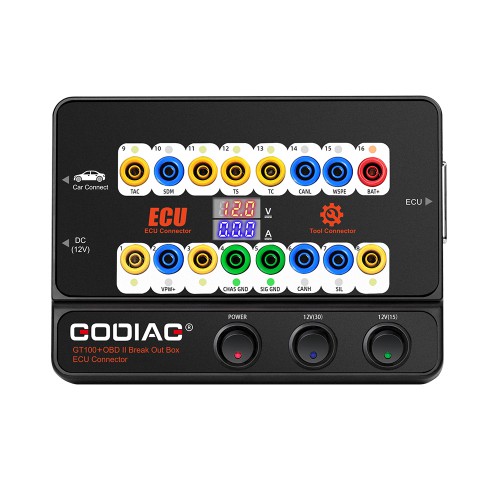

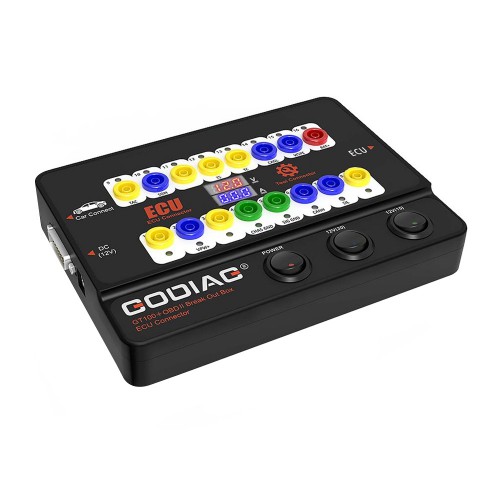

معرفی دستگاه GODIAG GT100+ – پلتفرم تست و عیب‌یابی پیشرفته OBDII

GODIAG GT100+ جدیدترین پلتفرم برای تشخیص ارتباط پروتکل OBDII و انجام تعمیرات، عیب‌یابی، برنامه‌ریزی و کدنویسی ECU است. همچنین، برای خودروهایی که تمامی کلیدهای آن‌ها گم شده است، قابلیت فعال‌سازی اجباری صفحه کیلومتر و سیستم ضدسرقت از طریق اتصال کوتاه را دارد.

ویژگی‌های GODIAG GT100+:

✅ نمایش ولتاژ و جریان در لحظه
✔ مناسب برای تکنسین‌های تعمیرات خودرو جهت بررسی وضعیت عملکرد ECU

✅ تبدیل پورت OBD2 به ۱۶ پین جهت تشخیص سیگنال‌ها
✔ امکان اتصال به ماژول‌های خودرو (تکی یا چندگانه)
✔ اتصال به ابزارهای عیب‌یابی برای بررسی سلامت ارتباط خودرو
✔ تأمین برق خودرو هنگام تعویض باتری برای جلوگیری از قفل شدن ماژول‌ها و از دست رفتن داده‌ها

تفاوت GODIAG GT100+ با GT100 چیست؟

1️⃣ GT100+ شامل تمامی قابلیت‌های GT100 است
2️⃣ GT100+ دارای نمایشگر جریان در واحد اصلی است
3️⃣ پشتیبانی از پروتکل‌های CANBUS غیر استاندارد

امکان مشاهده جریان ECU با اتصال به رابط‌های Banana Connector یا کابل DB25

معرفی عملکردهای GODIAG GT100+:

🔹 بررسی وضعیت ارتباطی OBDII:
✔ نمایشگر LED وضعیت اتصال بین خودرو و دستگاه عیب‌یابی را نشان می‌دهد

🔹 نمایش ولتاژ پورت OBDII خودرو:
✔ نمایش لحظه‌ای ولتاژ
⚠ اگر ولتاژ کمتر از ۱۱ ولت باشد، فرآیند عیب‌یابی و برنامه‌ریزی را متوقف کنید تا از قفل شدن ماژول یا عدم استارت جلوگیری شود

🔹 برنامه‌ریزی کلید برای خودروهای VW، Porsche، Mitsubishi و… در شرایط گم شدن تمامی کلیدها
✔ فعال‌سازی ماژول صفحه کیلومتر یا سیستم ضدسرقت از طریق اتصال کوتاه
✔ روش‌های مختلف برای برندهای مختلف:

VW نسل ۴ و ۵: اتصال کوتاه PIN 16 به PIN 1 برای روشن شدن داشبورد
Toyota: اتصال کوتاه PIN 13 به PIN 4 هنگام تعویض ECU
Mitsubishi: اتصال کوتاه PIN 1 به PIN 4 برای تنظیم مجدد OBDII
Porsche Cayenne: اتصال کوتاه PIN 3 به PIN 7

🔹 اتصال ماژول ECU روی میز تست از طریق Banana Connector یا DB25

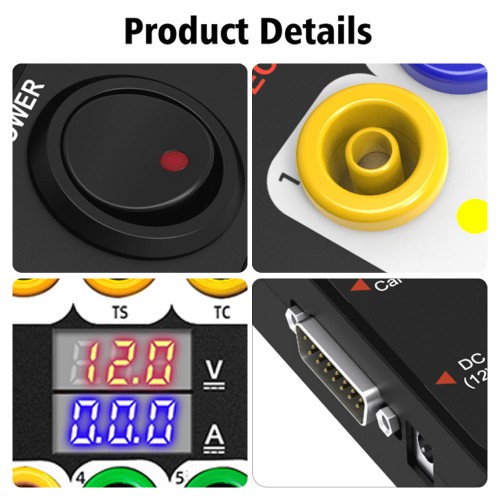

🔹 نمایش مقدار ولتاژ و جریان به‌صورت لحظه‌ای
🔹 در صورت نبود جریان یا نمایش جریان غیرعادی:
✔ بررسی سیم‌کشی (اگر درست باشد، احتمال خرابی ECU بالا است و نیازی به عیب‌یابی بیشتر نیست)
✔ در صورت جریان بیش از حد استاندارد: احتمال اشتباه در سیم‌کشی یا خرابی ECU

پشتیبانی از پروتکل‌های ارتباطی مختلف پروتکل‌های نمایش داده‌شده:

CANBUS
K-Line
PWM
VPW+
KWP 2000
✔ پورت‌های پشتیبانی‌شده: PIN 1، 9، 3، 11، 12، 13، 8 (مربوط به Banana Connector زردرنگ)
✔ GT100+ قادر به نمایش پروتکل CANBUS است، درحالی‌که GT100 فقط K-Line، PWM، VPW+ و KWP 2000 را نمایش می‌دهد

اتصال چندین ماژول ECU به‌صورت همزمان
✔ مناسب برای تکنسین‌هایی که نیاز به اتصال چندین ECU دارند (مانند برنامه‌ریزی ماژول کلید)

تأمین برق کمکی هنگام تعویض باتری
🔹 برخی از خودروها پس از جدا شدن باتری، داده‌های سیستم ضدسرقت را از دست می‌دهند
🔹 GT100+ قبل از تعویض باتری، برق کمکی را تأمین می‌کند تا ماژول ECU خاموش نشود

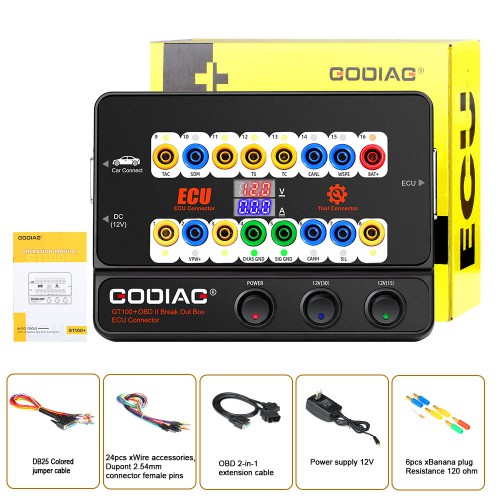

کابل OBD2 با طول ۱.۴ متر
✔ حل مشکل کوتاه بودن کابل ابزارهای عیب‌یابی
✔ اتصال راحت‌تر در محیط‌های تنگ یا پورت‌های OBDII غیرقابل دسترس
✔ نمایش ولتاژ روی صفحه‌نمایش پس از روشن شدن دستگاه

⚠ این قابلیت از آسیب دیدن ابزار عیب‌یابی و برنامه‌ریزی در اثر مشکلات پورت OBD2 خودرو جلوگیری می‌کند

مشخصات فنی GODIAG GT100+:

ویژگی / مشخصات
پورت عیب‌یابی : OBDII
ولتاژ کاری : DC 9V-24V
توان مصرفی : 0.5-0.6W
آداپتور برق ورودی: AC 100V-240V، خروجی: DC 12V 1A
دمای کاری : -20°C تا 70°C
دمای نگهداری : -40°C تا 85°C
ابعاد طول: ۲۳ سانتی‌متر، عرض: ۱۸ سانتی‌متر، ارتفاع: ۷ سانتی‌متر
